План школы волшебства Хогвартс (схема размещения зданий замка на макете)

Давно хочу сделать небольшой макет какого нибудь замка или дворца. Но из-за отсутствия в квартире свободных площадей, приходится откладывать это строительство, ибо для создания такой диорамы, нужно как минимум перекрывать полкомнаты. Поэтому дело дошло пока только до подготовки схемы расположения всех этих башен, зданий, теплиц на будущем макете. Сначала думал построить Нойшвайнштайн, но со временем переключился на школу чародейства и волшебства Хогвартс, уж очень понравился этот дворец своей навороченностью всякими башенками, шпилями и прочими строениями. А чтобы легче было строить замок на будущей основе макета, решил подготовить схему на которой уже были бы нанесены все поперечные размеры зданий и куполов.

Перелопатил кучу разных фотографий со всякими макетами и моделями Хогвартса. Так же пересмотрел схемы и чертежи которые удалось найти в свободном доступе. После чего пришёл к выводу, что чёткого плана того, как должен выглядеть замок Хогвартс, нет даже у автора книги и режиссёров фильмов о Гарри Поттере :-) Так как практически на всех макетах имеются незначительные различия или же глобальные перепланировки карты зданий. С другой стороны, все эти расхождения в чертежах даже в плюс, ибо на своём макете можно будет городить практически всё что угодно. За основу взял макет студии Warner Brothers, на фото ниже он хорошо виден, в левом верхнем углу. Набрал разных любительских фоток с инэта, где этот замок виден под разными углами, и по ним кое как создал в редакторе 3ds Max, 3D-модель этого замка из примитивных фигур.



Разные макеты Хогвартс

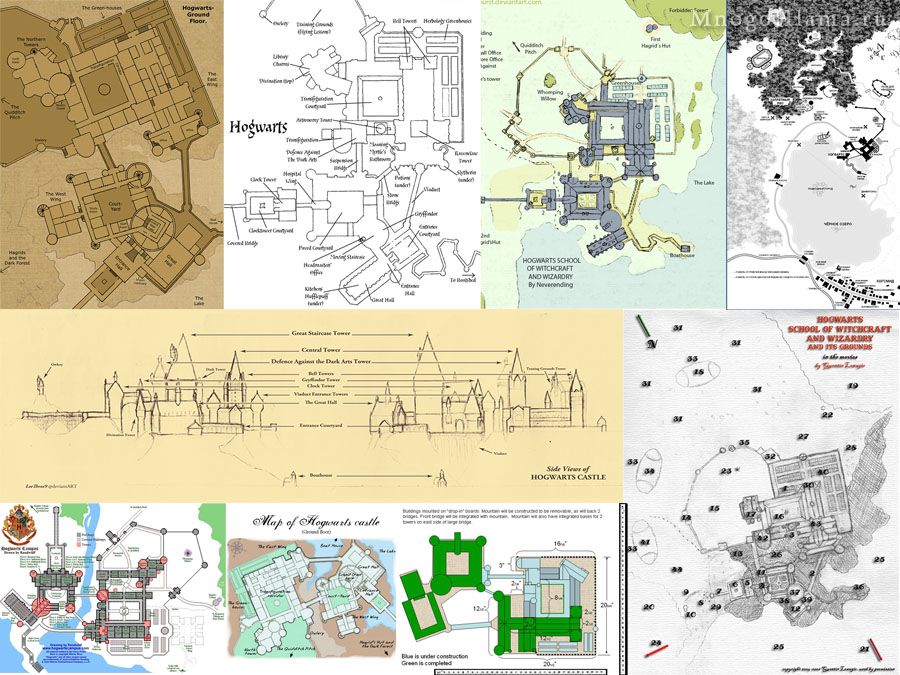

Схемы школы Хогвартс

В итоге получилась вот такая 3д-модель замка Хогвартс (фото ниже), строго не судим, ибо всё слеплено по фотографиям. Вариан 1, тот что от Warner Brothers, что-то не сильно впечатлил, так как правый сектор зданий, смотрится несколько лысо с одной башней Астрономии. Поэтому решил добавить ещё пару высоких зданий, сразу за башней Астрономии, в итоге получилась схема Вариант 2. А заодно пристроил рядом с башней Астрономии, небольшую тюремную башенку в которой сидел Сириус Блэк в фильме Узник Азкабана. Кстати в этом фильме хорошо видно что эта башня Астрономии почему то превращается как раз в эту темницу. Так же по анимации ниже, примерно видно некоторые исправления, которые были сделаны в последствии с первым чертежём.



Анимация 3d макета школы Хогвартс

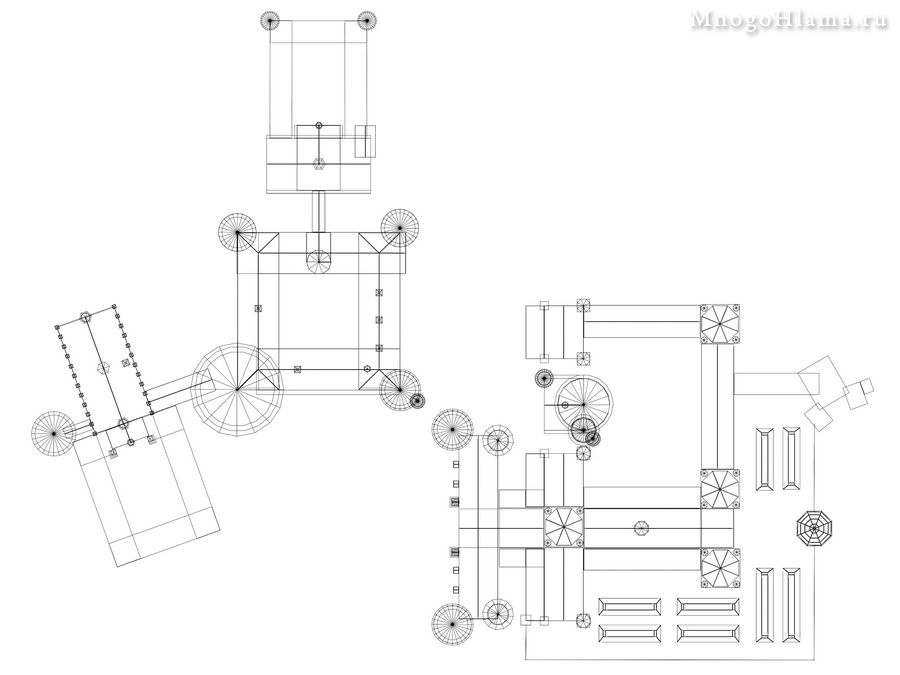

После рендеринга виртуальной модели замка с положения сверху, получаем вот такие чертежи для постройки макета, (фотки ниже и кликабельны). Вариант 1 немного не доделан, так как решил использовать Вариант 2 и про первый в последствии забыл.



Схема школы Хогвартс

План зданий Хогвартс

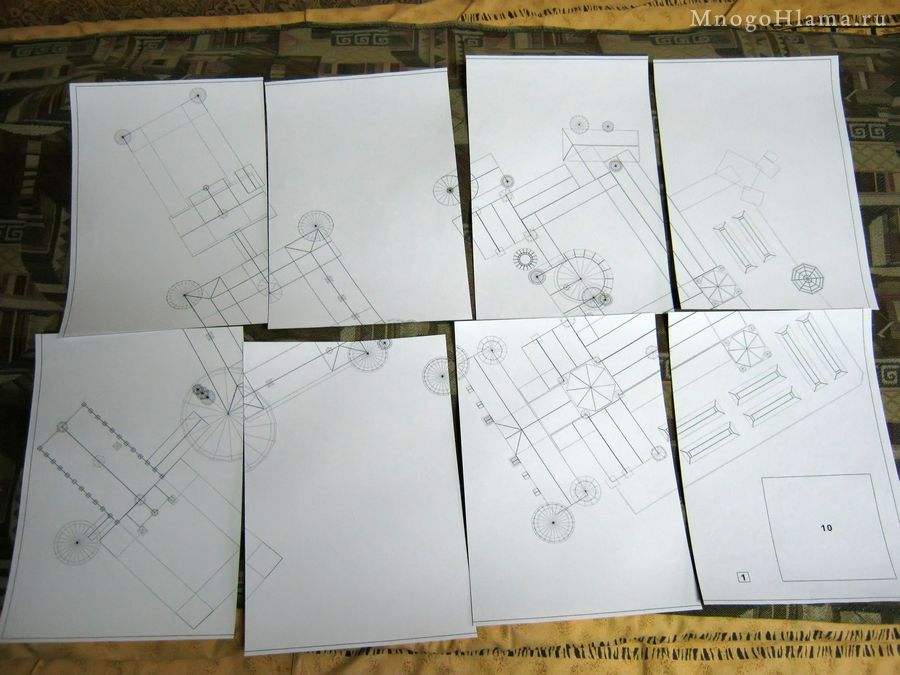

Масштабируем в Photoshop наш чертёж под размер основы будущего макета, разрезаем на куски и распечатываем на принтере. После чего, собираем эту мозаику в один большой план, кладём на ровную основу и строим на нём здания для макета, стараясь придерживаться разметки на схеме. Если будете печатать из Фотошопа на домашнем принтере, то проблем с масштабом не должно возникнуть. Я же носил чертёж в фотосалон, где мне его распечатывали средствами Windows, поэтому получилось некоторое не соответствие в пропорциях, а заодно приволок домой на флешке вирус (здесь чуть подробнее).



Нарезаем фрагменты схемы

Части плана Хогвартс

На фото ниже, уже склеен воедино другой чертёж, на котором были добавлены мосты.



Склеенный план школы Хогвартс

Добавил несколько кадров замка Хогвартс в 3Д. Сама модель практически тупо набрана из боксов, конусов и цилиндров, так как нужно было получить именно карту фундамента, без всяких не нужных линий. Если же делать детализацию в виде оконных проёмов, дверей, этажей и лестниц, то на выходе чертёж стал бы совсем чёрный, да и времени на это ушло бы в разы больше. Как я уже писал ранее, дальше этого чертежа, у меня дело так и не стронулось пока. Может со временем найдётся угол, который можно будет запоганить гипсом и прочими утеплителями, бинтами, газетой.



3D-модель Хогвартс

Хогвартс 3D

Слегка покрыл текстурами эту 3D-модель замка Хогвартс, чтобы картинка была чуть по веселее. К сожалению пока нет времени возиться с каждым текстурным контейнером на объектах, поэтому закрываем глаза на кратность текстур и прочую кривизну.



Hogwarts

3D-модель Хогвартс

Модель Хогвартс

Hogwarts map

Hogwarts castle

Hogwarts map

Tower Hogwarts

Bridge Hogwarts

Большой мост Хогвартс

Castle tower Hogwarts

Castle Hogwarts

Замок Хогвартс

Хогвартс

Теплицы Хогвартса

Школа Хогвартс план

Башня Астрономии

Школа чародейства и волшебства Хогвартс
