Сборка модели крана КС-3575А на базе ЗИЛ-133ГЯ (Автомобиль в деталях)

Это последняя из трёх купленных недавно коробочек с конструкторами от Автомобиль в деталях. Кран преподносится как новинка, но внешний вид коробки почему-то выполнен в старом стиле. В жизни мне на глаза очень редко попадался такой кран, чаще всего видел 130-ые ЗИЛки, Ивановцы, КРАЗы, УРАЛы. Хотелось бы конечно обзавестись моделью Ивановца, но к моему сожалению, пока имеем то что имеем, возможно со временем производитель выпустит и МАЗик.





Коробка - КС-3575А ЗИЛ-133ГЯ (Автомобиль в деталях)

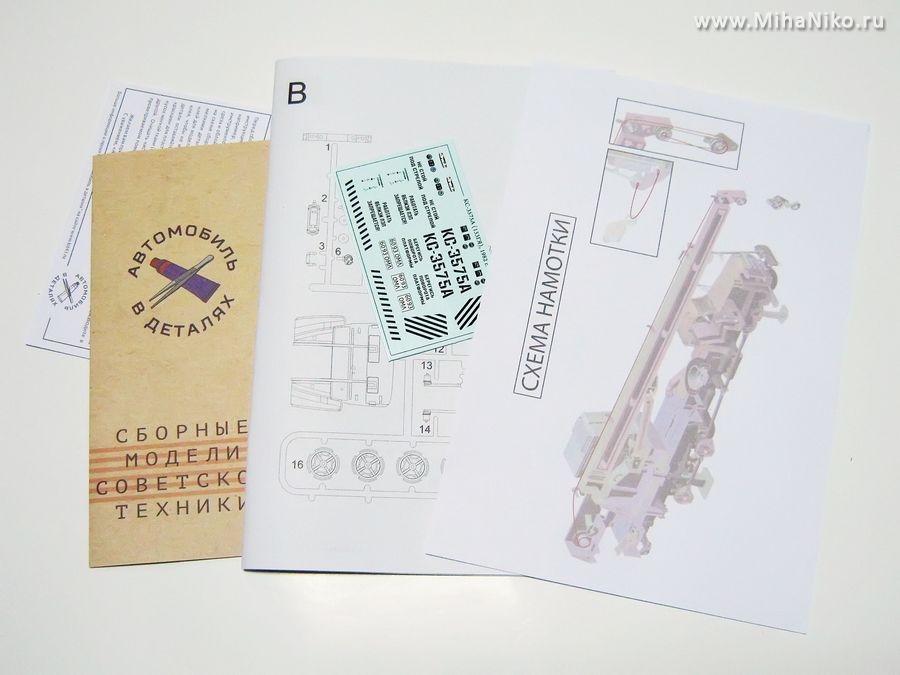

Буклет, инструкция, схема, декали

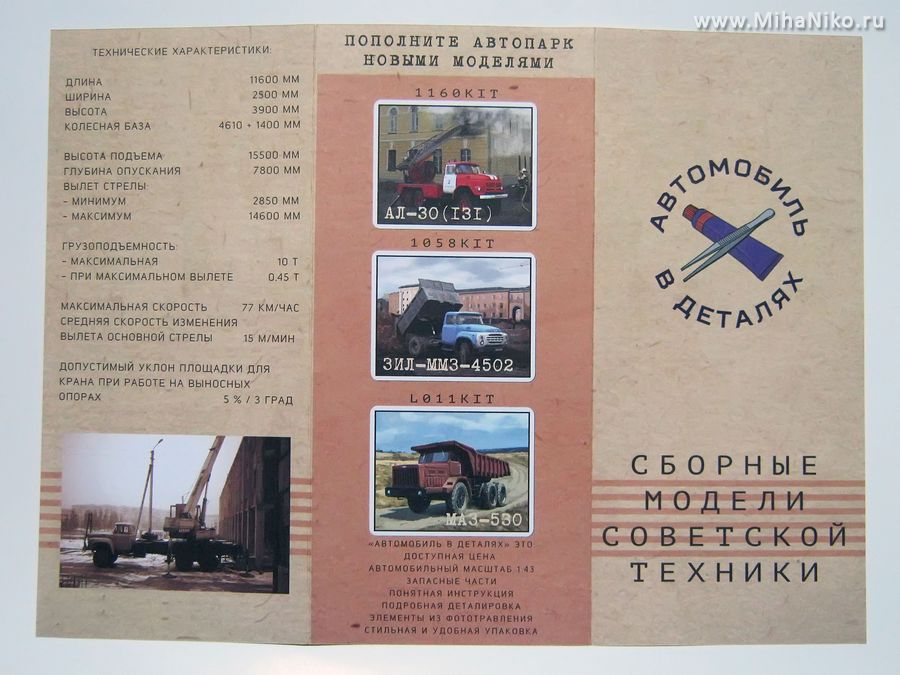

Характеристики крана КС-3575А

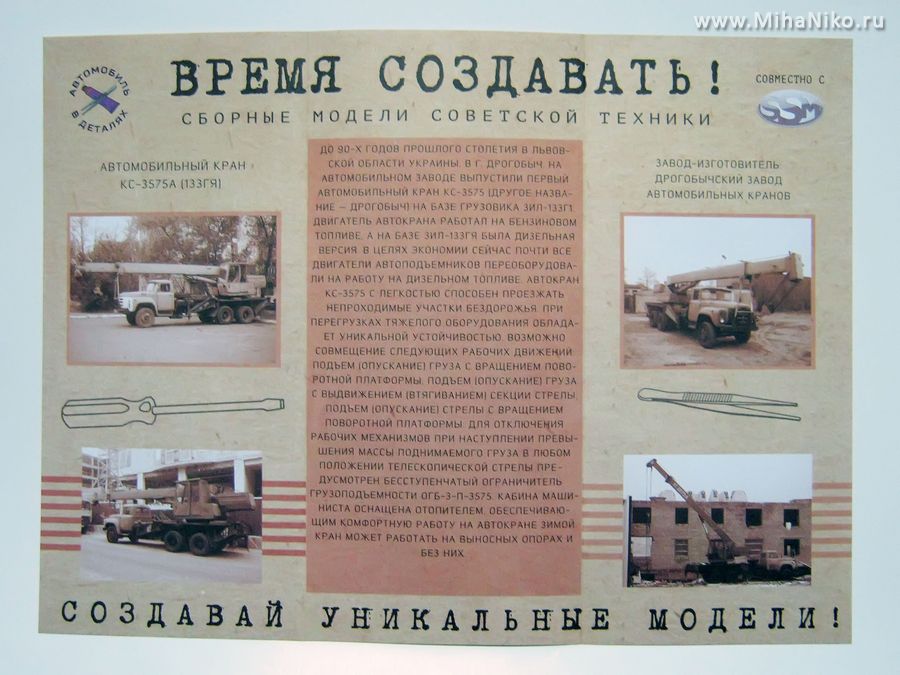

Описание крана КС-3575А ЗИЛ-133ГЯ

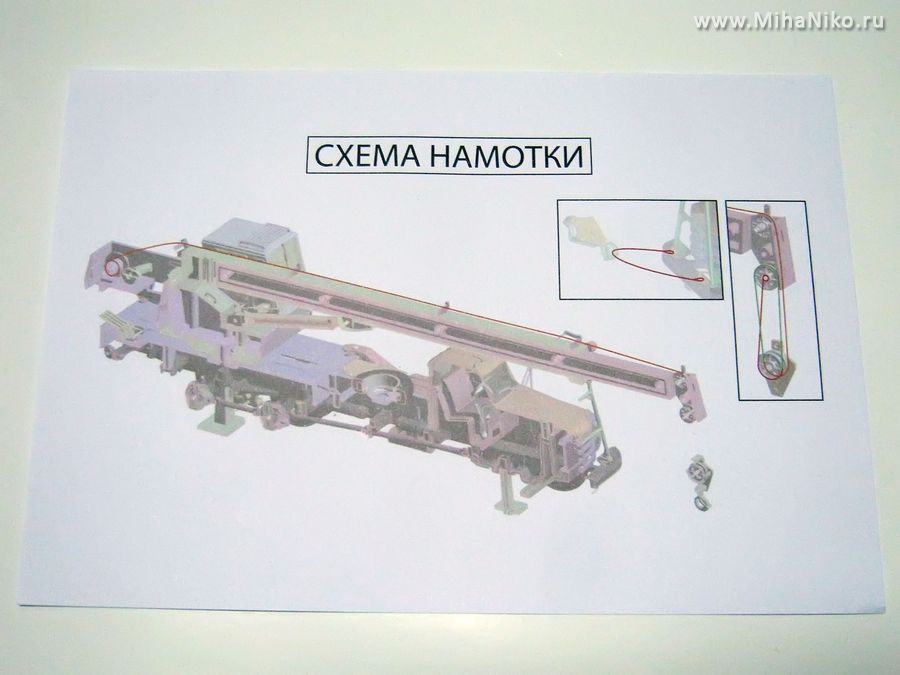

Порадовало наличие в данном наборе схемы намотки и укладки тросов крана на стреле (фото ниже). Вот такую бы схемку хорошо бы добавить к модели этого 130-го ЗИЛка, ибо там шкивов и бабин раза в два больше чем здесь, да и хитросплетения более заковыристей, по крайней мере для начинающих моделистов, таких как я :-)



Схема намотки тросов крана КС-3575А ЗИЛ-133ГЯ

Декали на кран КС-3575А

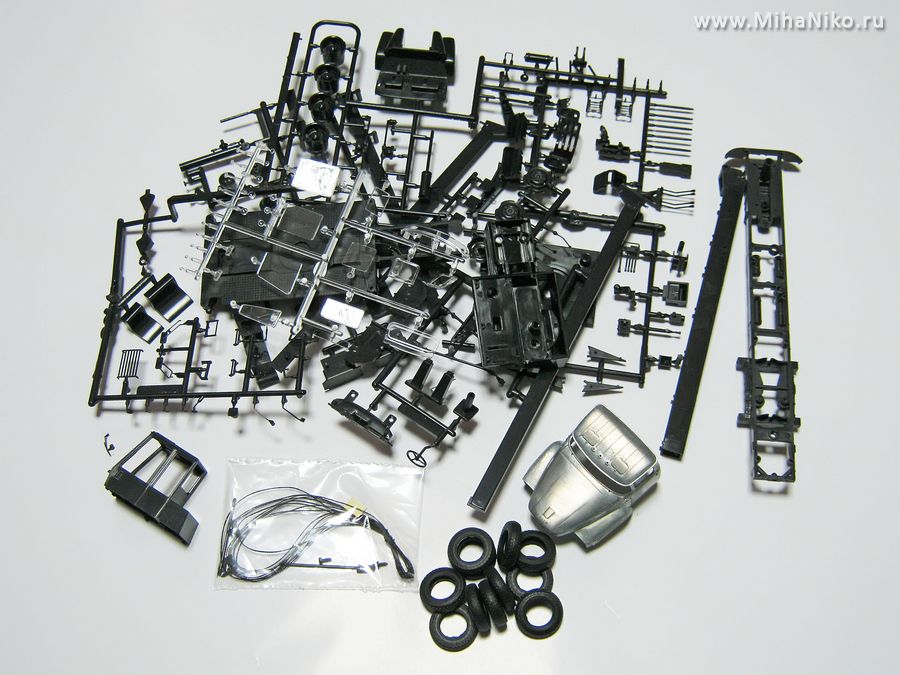

Содержимое набора для сборки крана КС-3575А

Как обычно, подготавливаем детали к грунтованию и покраске.

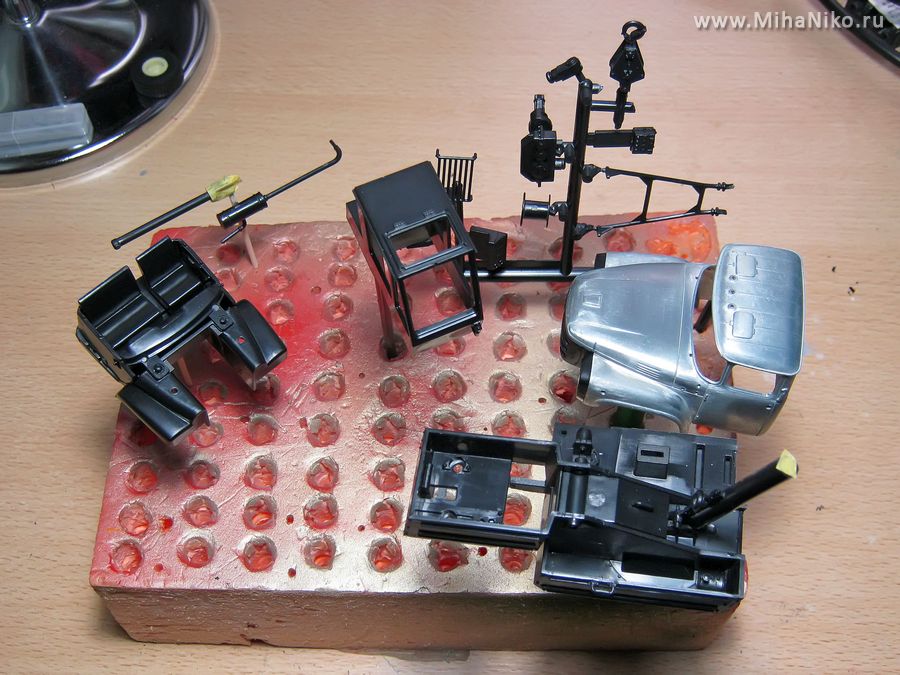

Детали конструктора перед покраской

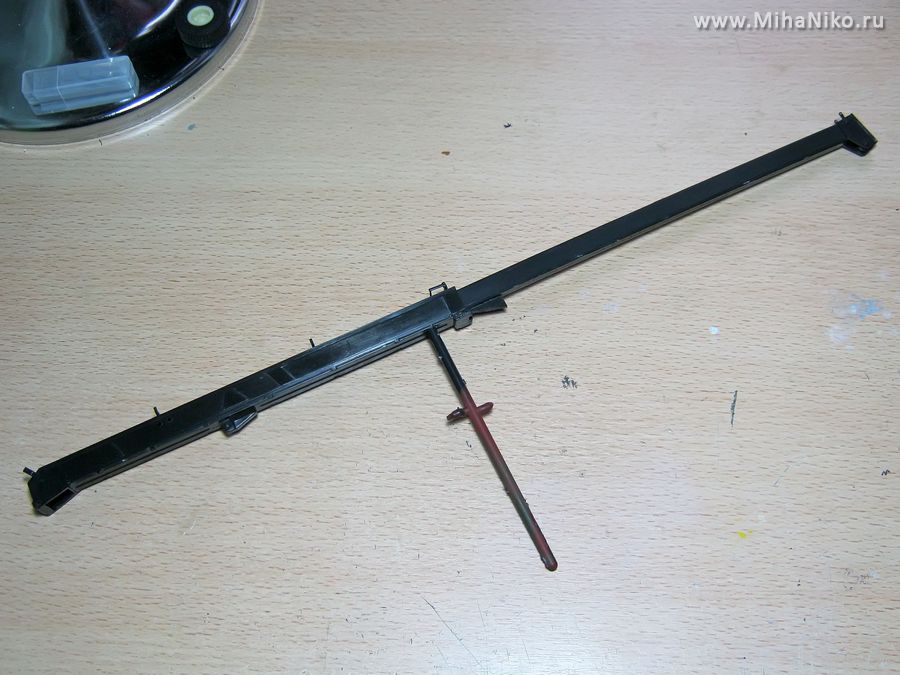

Стрела крана

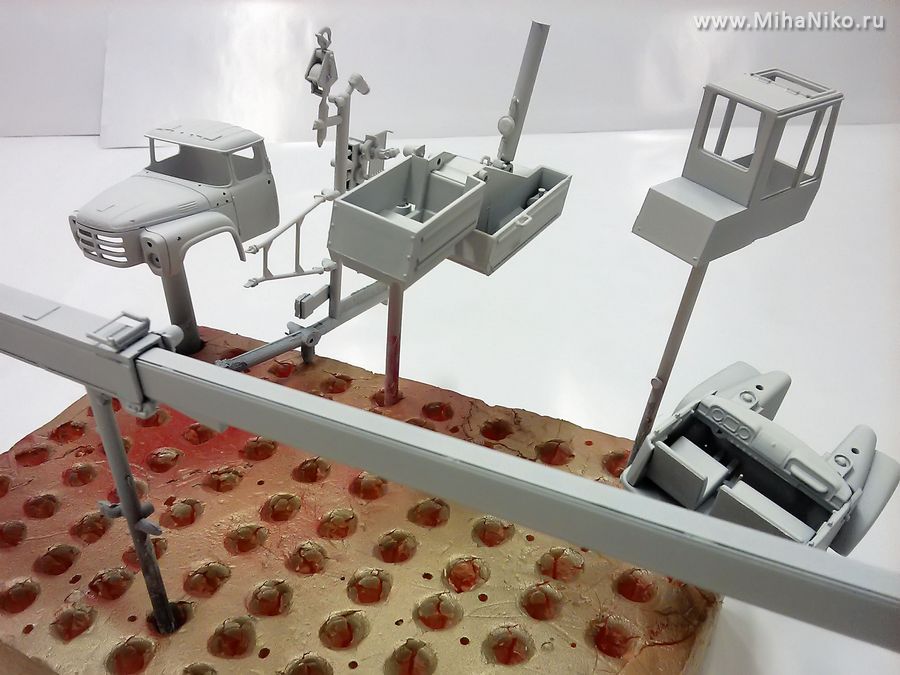

Грунтовка деталей крана

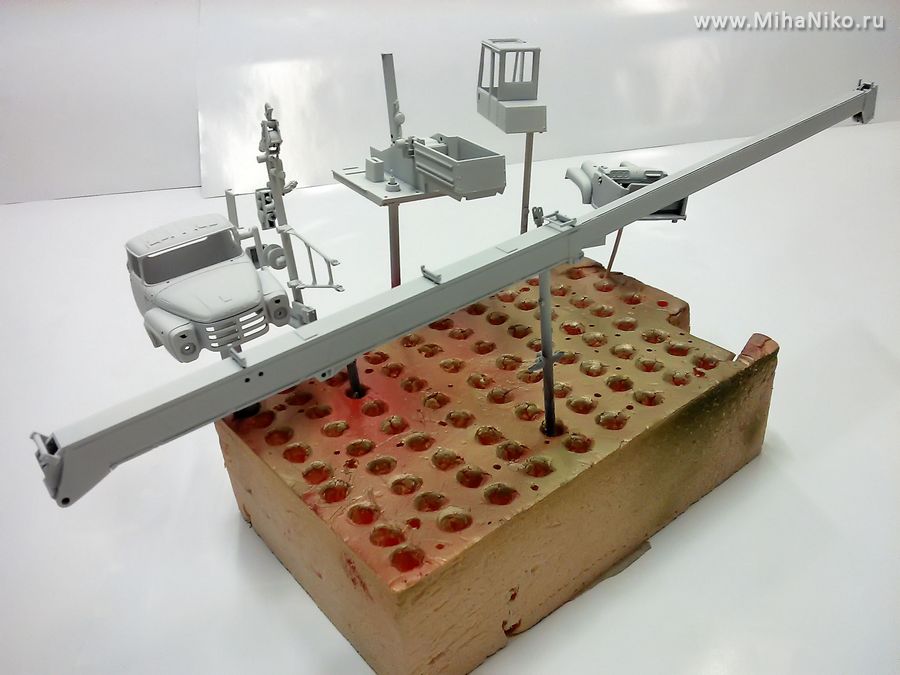

Прогрунтованные детали из набора для сборки крана КС-3575А

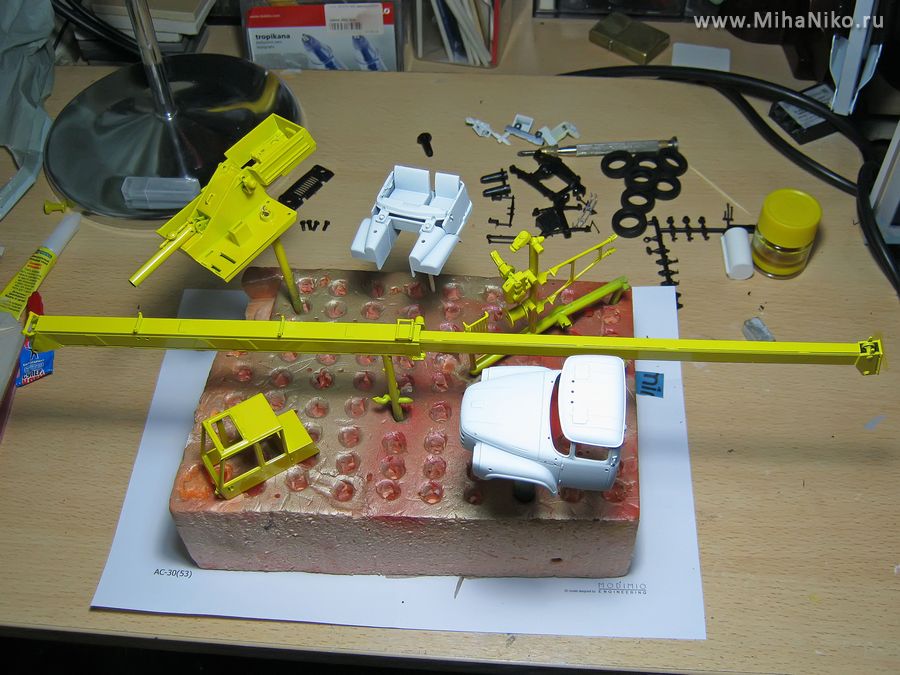

Окрашенные детали конструктора КС-3575А

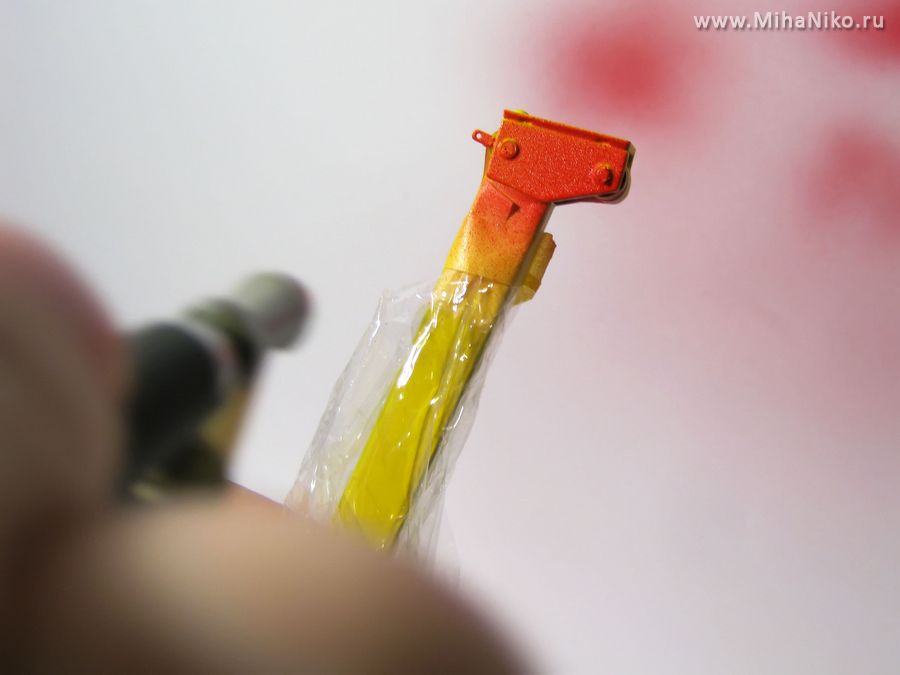

Окраска стрелы крана

С помощью малярного скотча, делаем зебру на опасных элементах машины.



Стрела крана

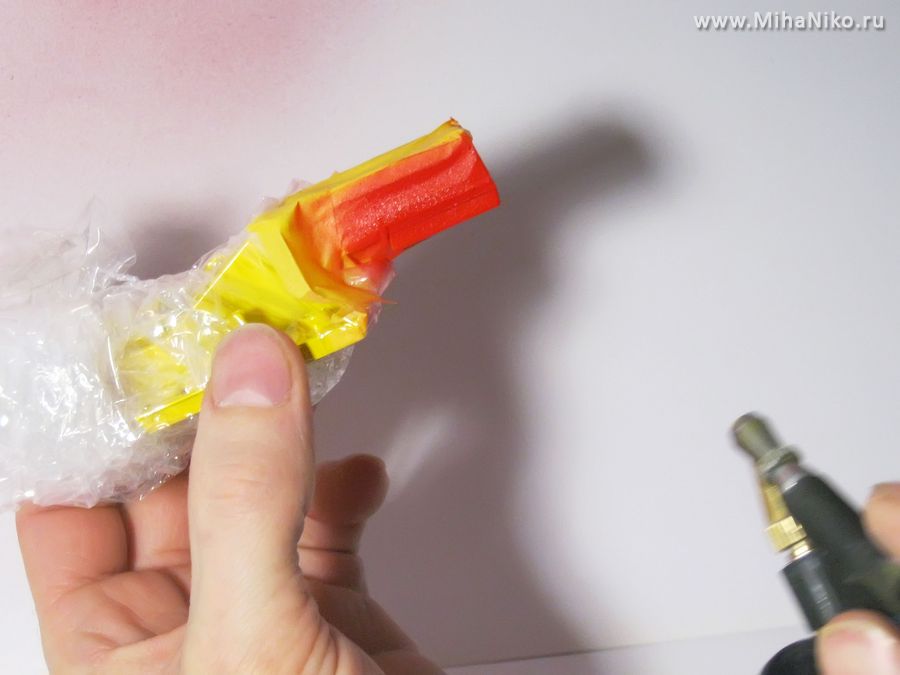

Красим противовес на кране

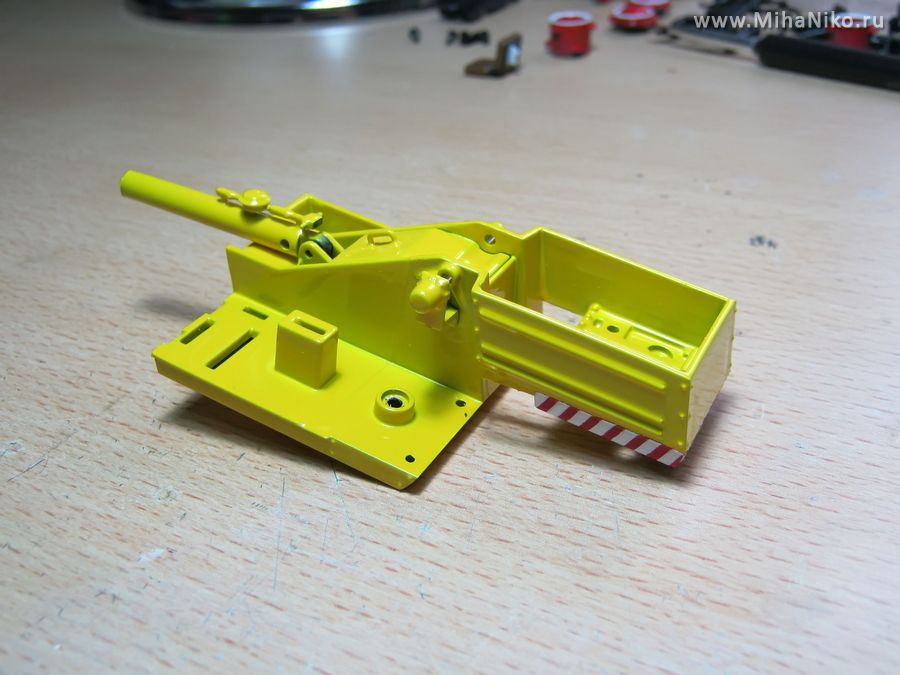

Жёлтая поворотная платформа

Красим аэрографом кабину ЗИЛ-133ГЯ в голубой цвет

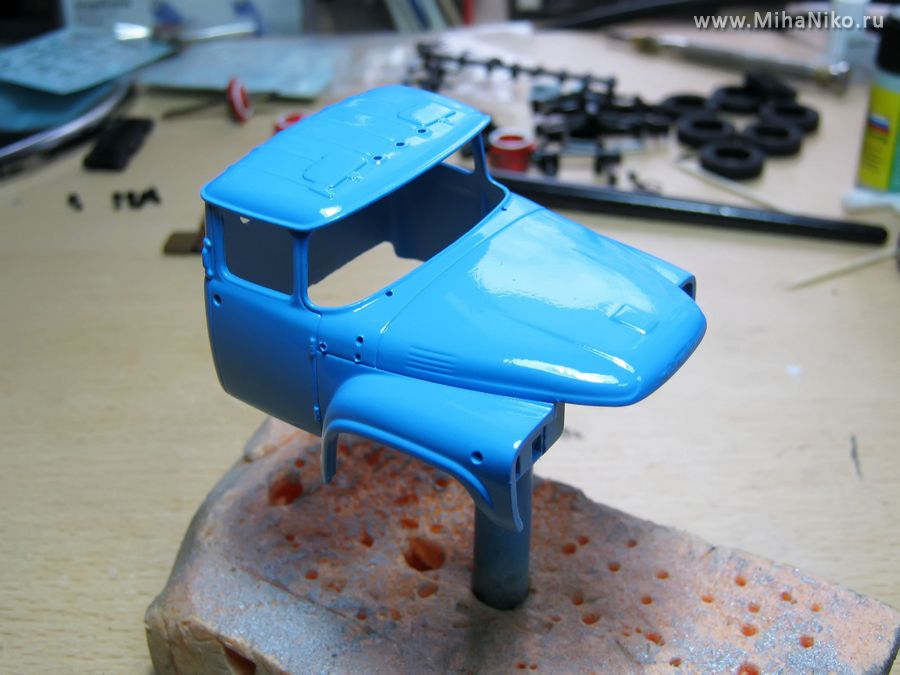

Кабина окрашена в голубой цвет

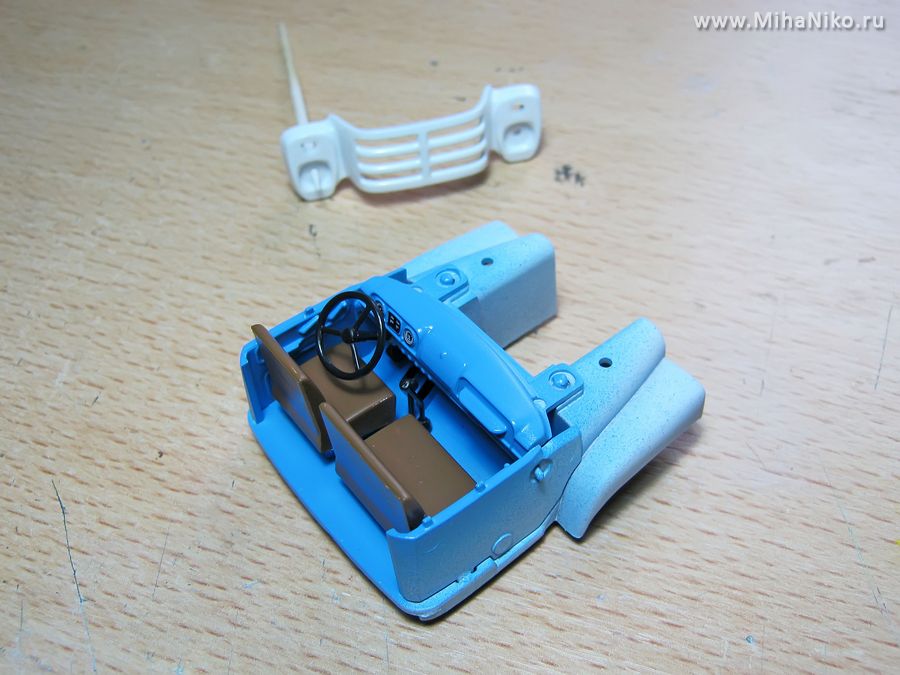

Салон кабины

После основных лакокрасочных работ, с рамы заканчиваем сборку крана :-)

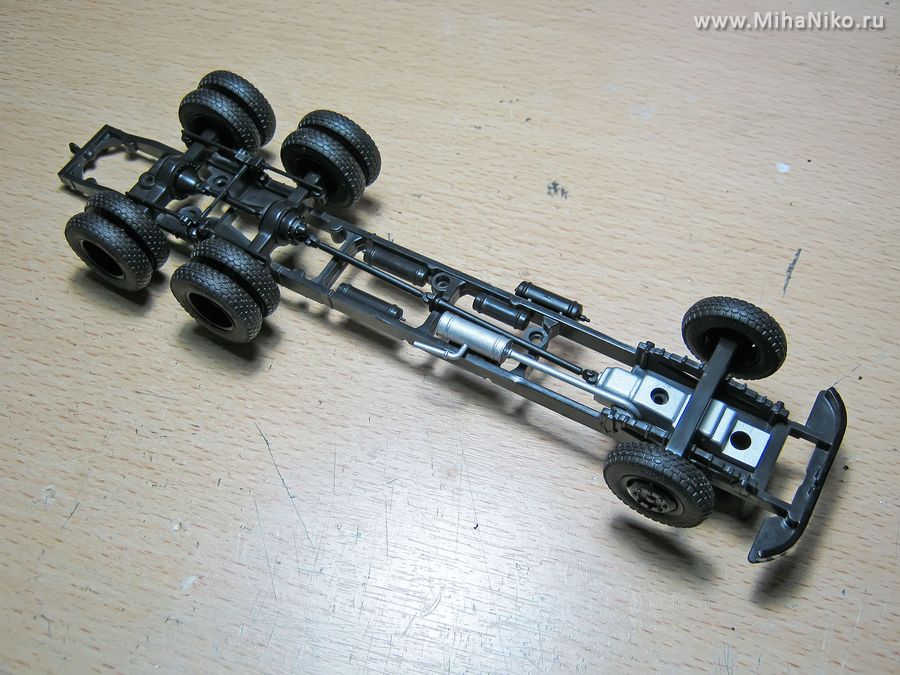

Рама модели ЗИЛ-133ГЯ

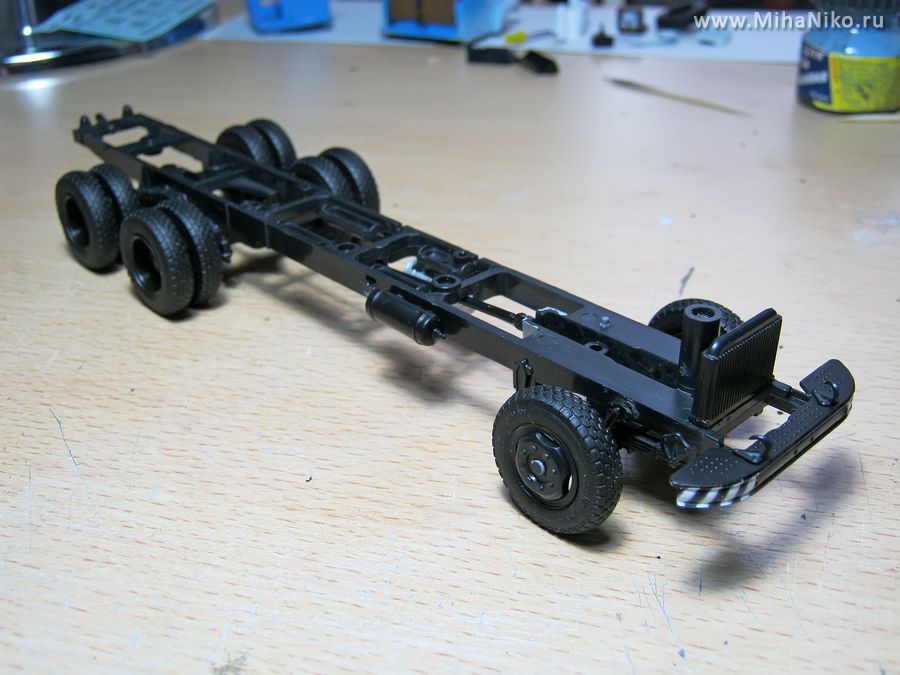

Рама ЗИЛ-133ГЯ

ЗИЛ-133ГЯ

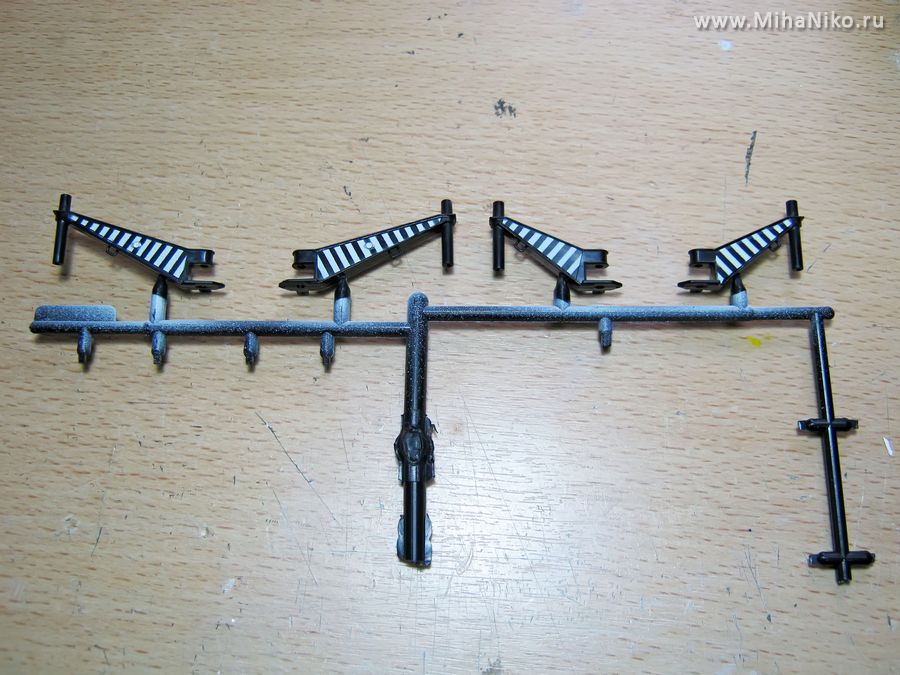

Опоры крана окрашены в полоску

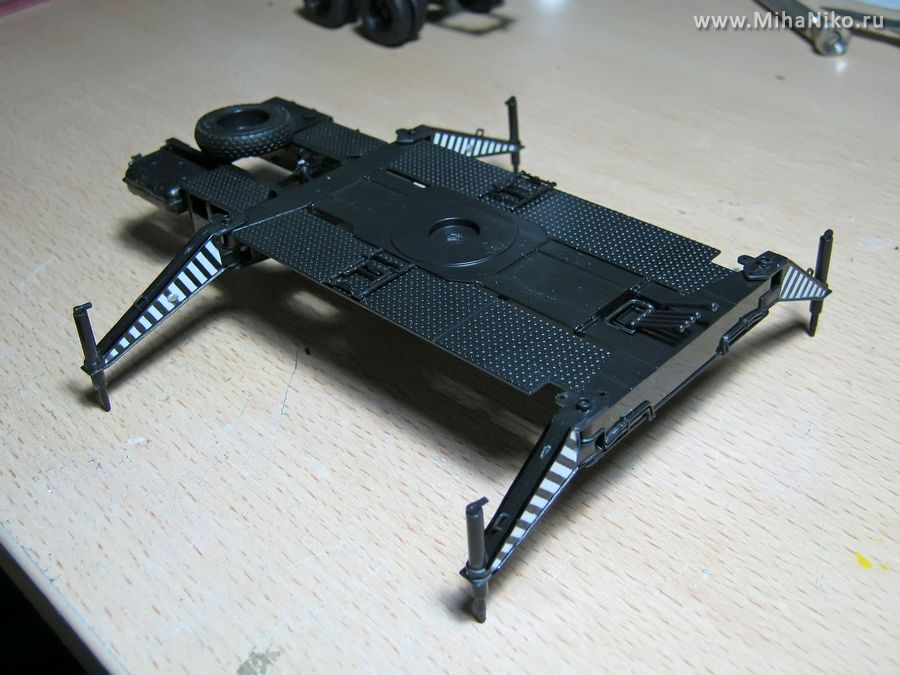

Основание для крана

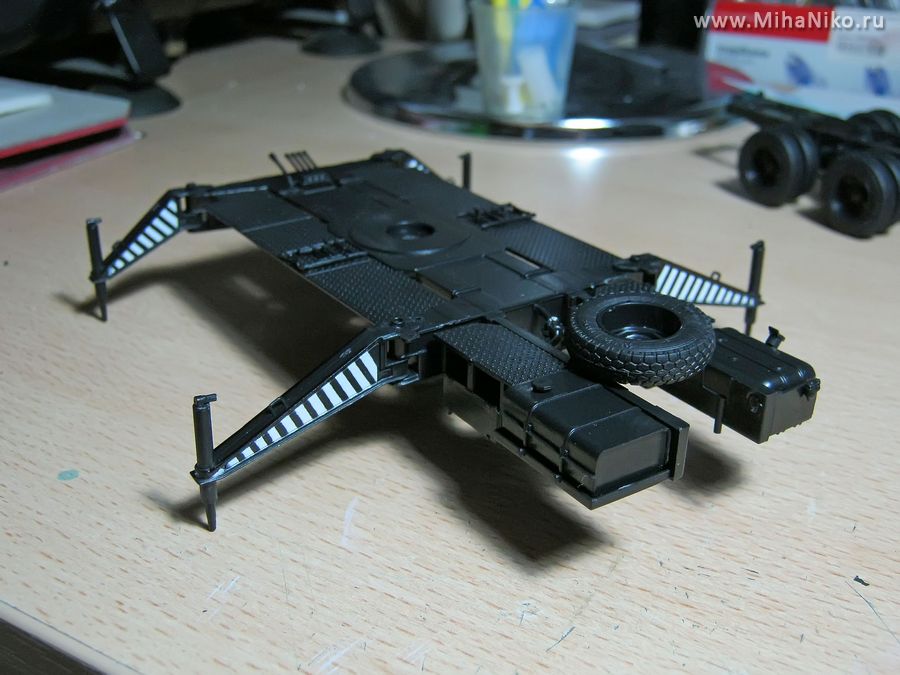

Основание крана с опорами

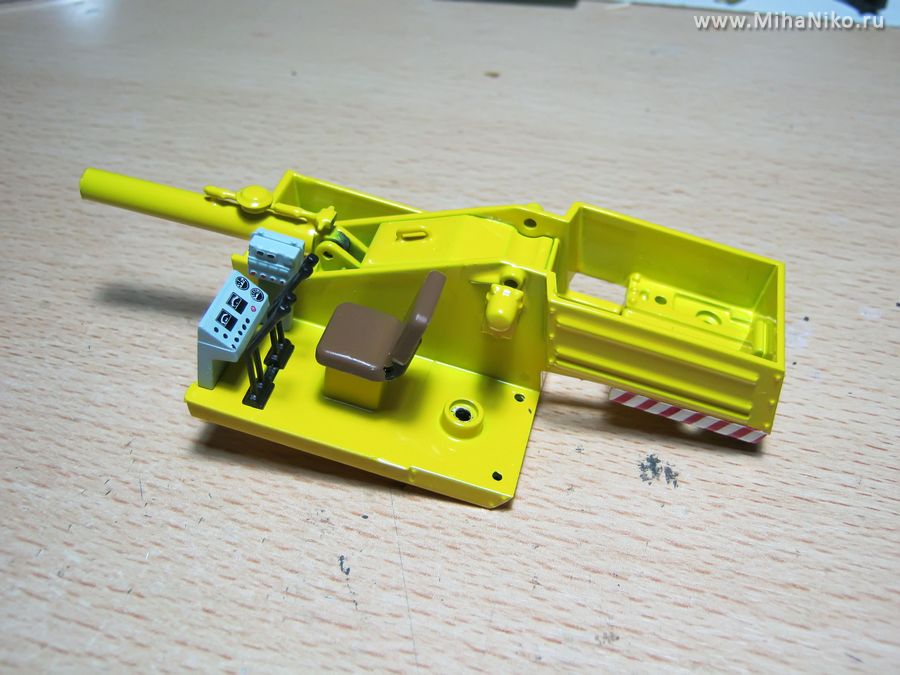

Поворотная платформа

Платформа КС-3575А

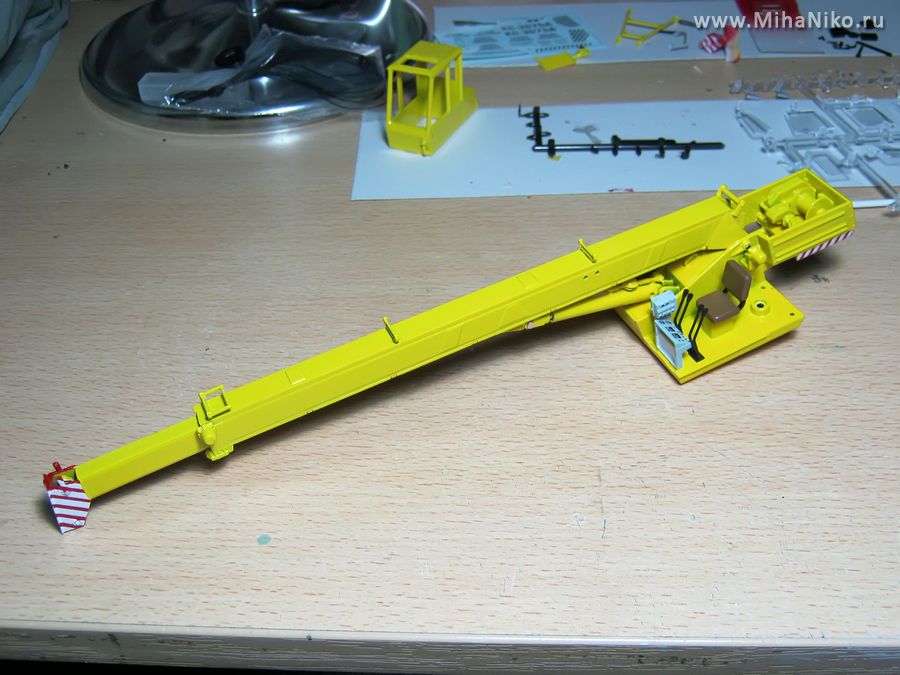

Стрела крана КС-3575А

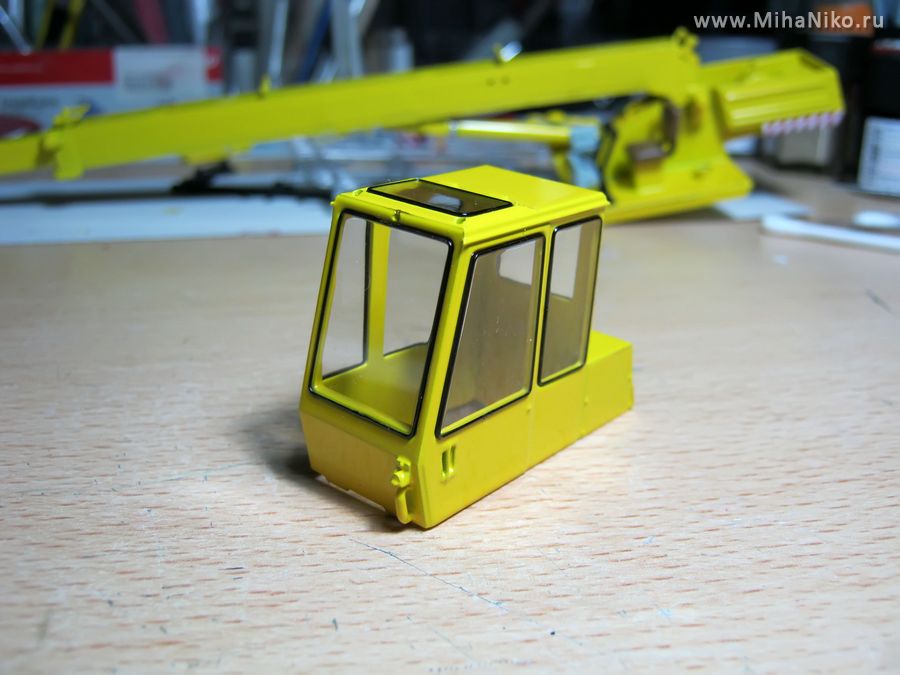

Кабина крана КС-3575А

Остекляем кабину крановщика, перед этим, нарисовав чёрным маркером резиновый уплотнитель на стёклах. После чего, устанавливаем кабину на поворотную платформу, а затем саму платформу на основание крана.



Поворотная платформа на основании крана КС-3575А

Основание с опорами крана

Приклеиваем фонари, декали, зеркала, дворники, ручки и тд. На бампере закрепляем опорную стойку для стрелы крана.



Опорная стойка стрелы на бампере ЗИЛ-133ГЯ

Установка поворотной платформы на основание

Установка крановой платформы на раму

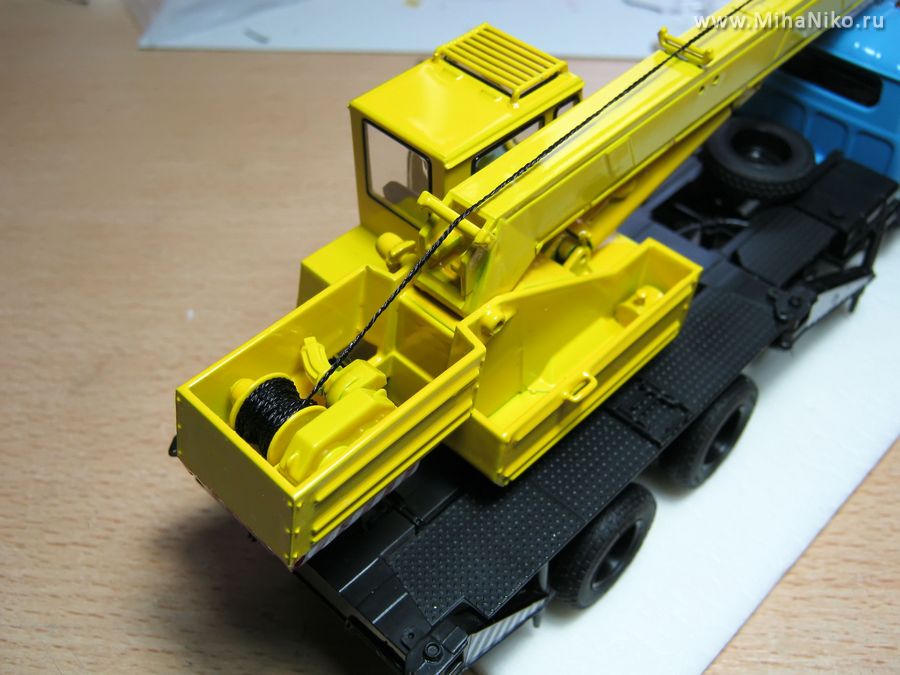

Бабина с тросом на кране

Стандартный трос на модели

В комплекте с предыдущим краном АК-75В, троса были несколько лучше тех, что положили здесь. Троса из данного набора ужасно разочаровали, эта нитка жёсткая, непослушная и сделана она по моему из капрона или чего то подобного, ибо цианкрилат берёт её не охотно. В моём же случае эта нитка оказалась ещё и плоской как ленточный червяк, то ли раздавленные остатки с бабины, то ли так и задумано производителем. В общем посмотрев в итоге на полученный результат с заводской ниткой, решил срезать эти кривые удавки и намотать на шкивы обычную нитку (фотки ниже).

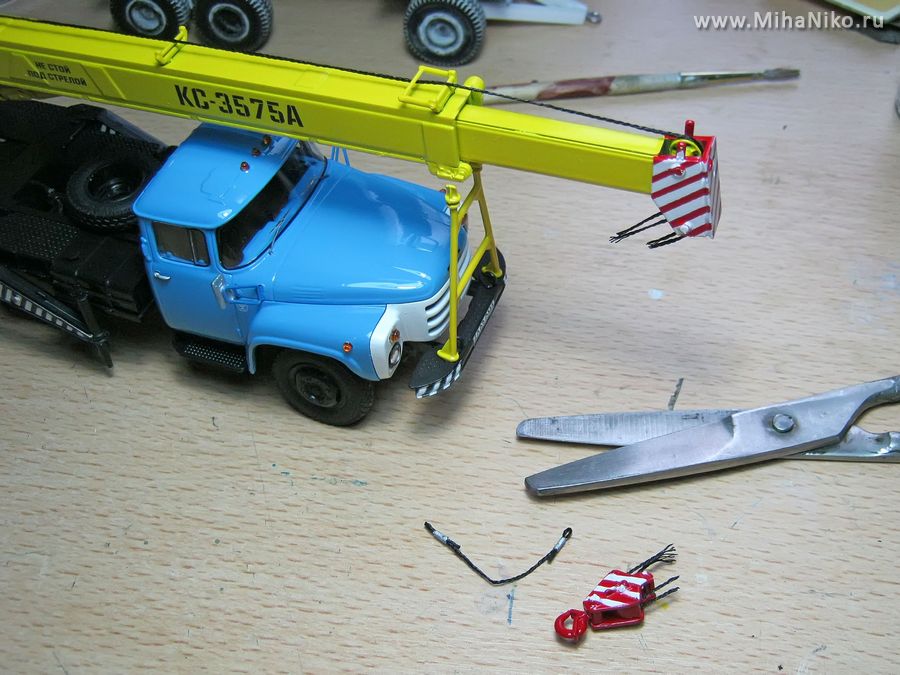

Срезаем крюк с модели крана ЗИЛ-133ГЯ

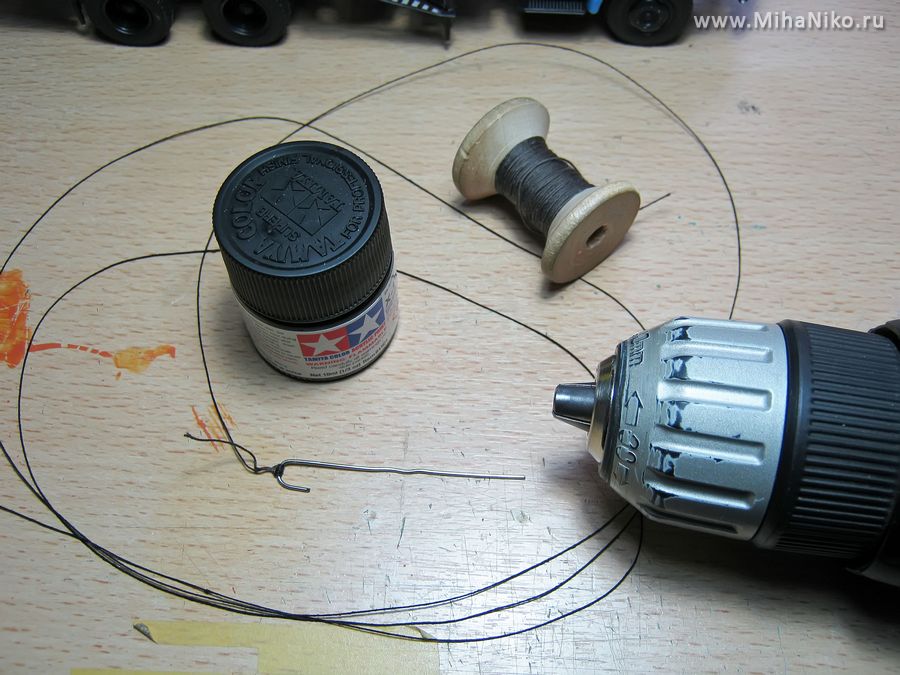

По внешнему виду более-менее подошла коричневая нитка (фото ниже). Но чтобы окрасить её и сгладить неровности плетения, натянул её, немного скрутил шуруповёртом и в таком натянутом положении окрасил по всей длине чёрной краской Tamiya. Краску наносил протягиванием нити через обильно смоченный кусок ветоши, при этом плотно обжимая нить, чтобы не перелить краски, ну и чтобы сгладить ворс.



Трос для модели крана своими руками

После сушки, укладываем нить на шкивы крана. Кстати, на фотках выше видно что штоки опор закреплены частично выдвинутыми из цилиндров, в последствии сложил их практически полностью, ибо этот кран в походном положении и на лапы он у меня не будет вставать.



Наматываем троса на кран КС-3575А

Сборка набора с краном КС-3575А

Модель крана КС-3575А в масштабе 1:43

Crane KS-3575A

KS-3575A model kit

Противовес крана КС-3575А

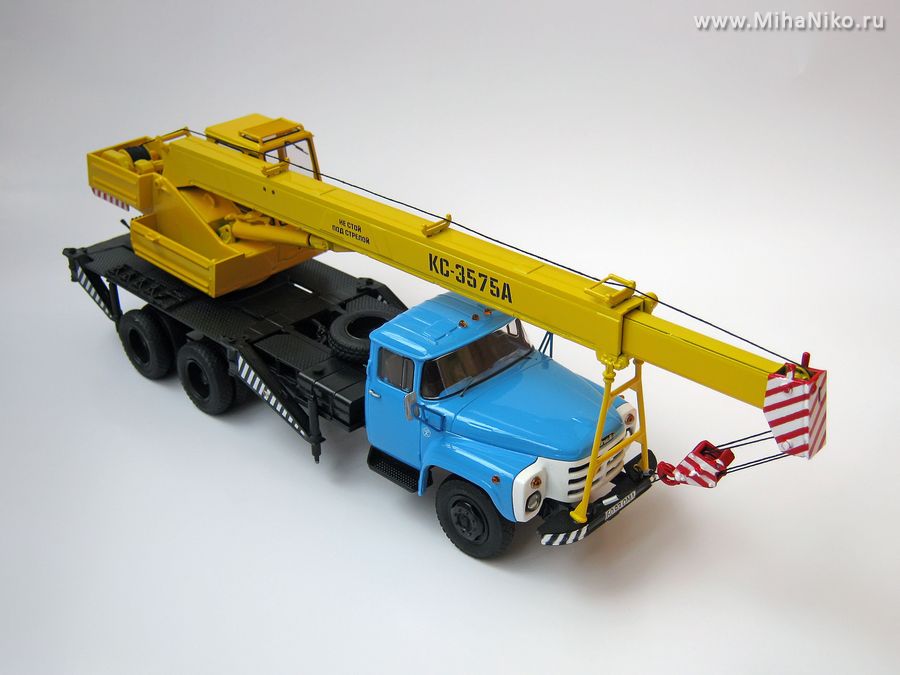

КС-3575А Автомобиль в деталях

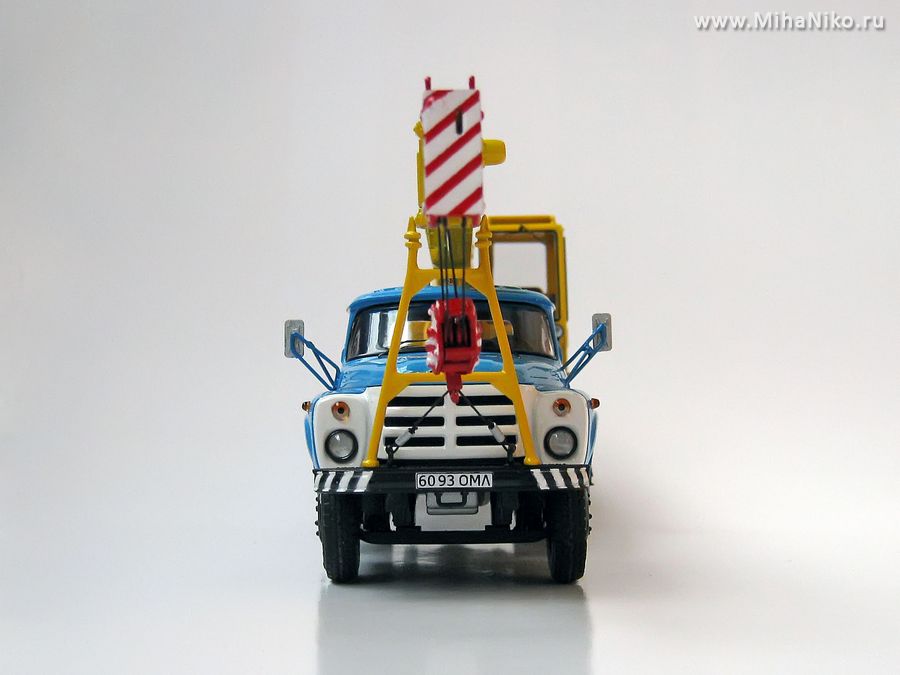

KS-3575A ZIL-133GYA

Кран на базе ЗИЛ-133ГЯ

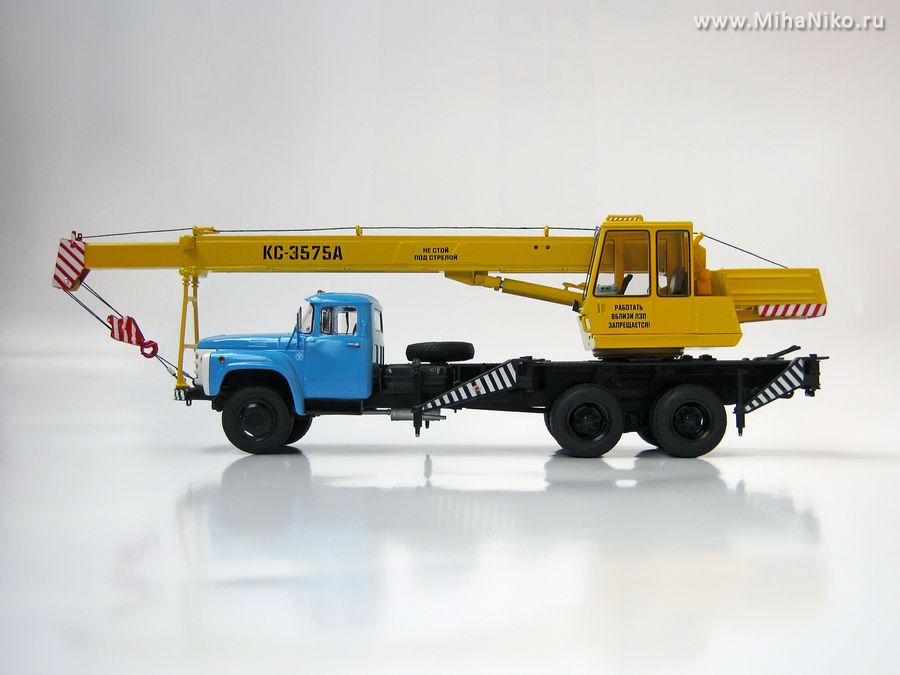

Кит КС-3575А

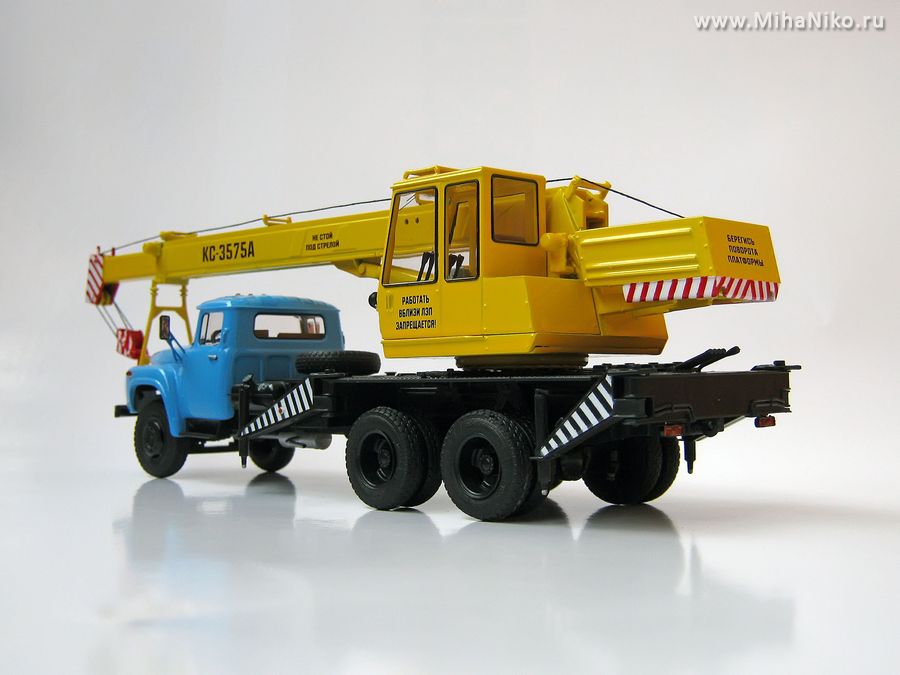

Модель собранного крана КС-3575А

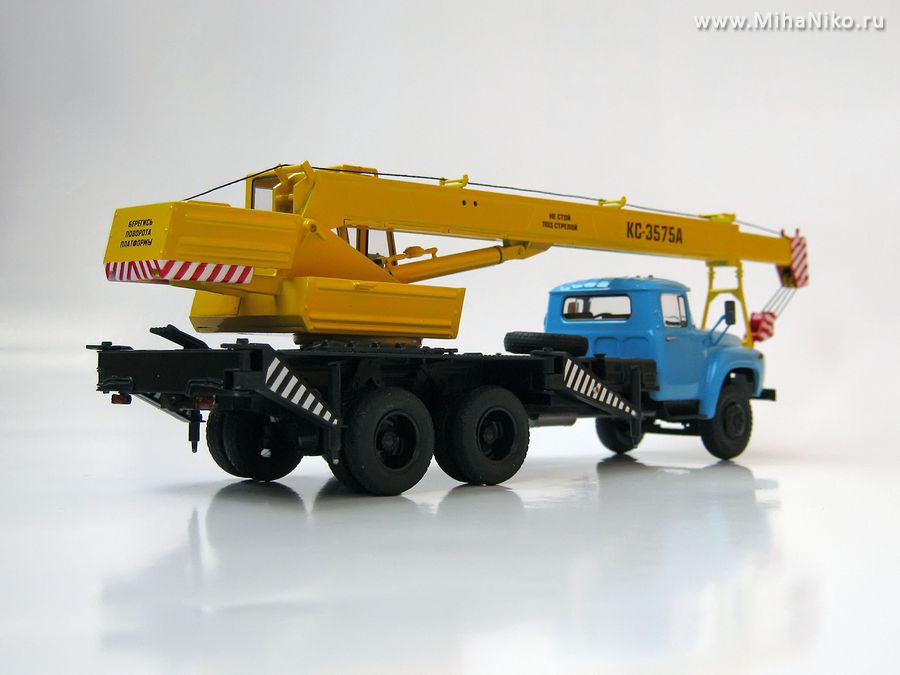

Truck crane KS-3575A ZIL-133GYA

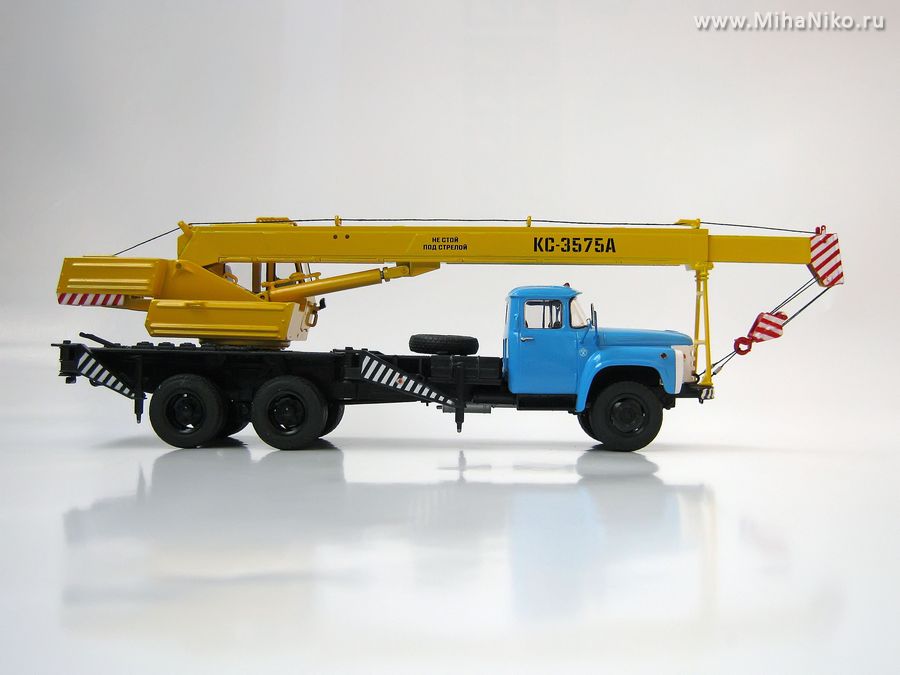

Кран КС-3575А

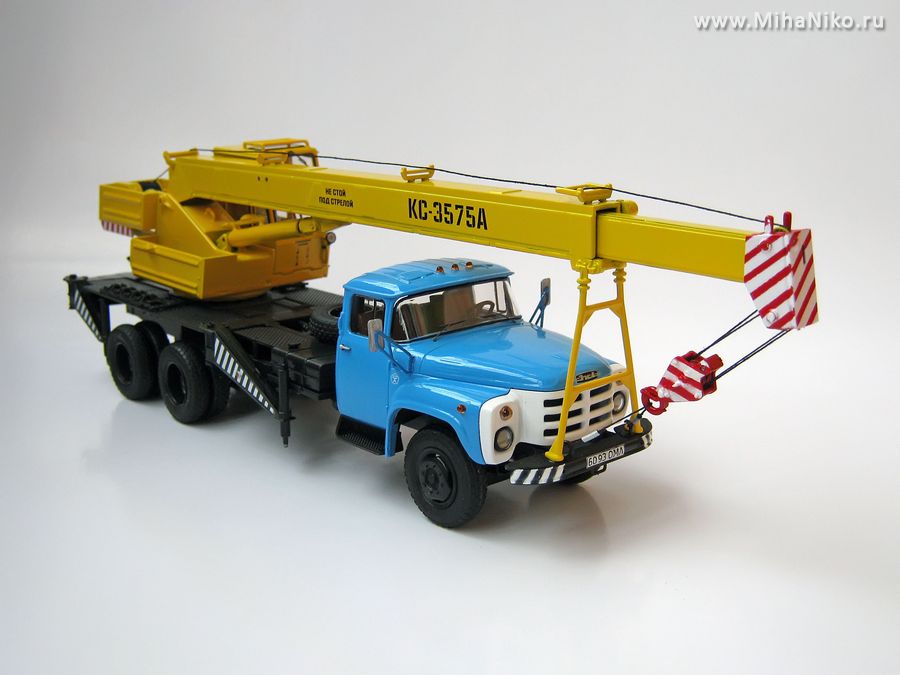

КС-3575А на базе ЗИЛ-133ГЯ
