Сборка модели - Боевая машина РСЗО "ГРАД" 375Д (Автомобиль в деталях)

Мимо такой новинки от AVD просто так нельзя было пройти, поэтому купил эту современную "Катюшу" даже не задумываясь (видео распаковки набора). Это будет вторая моя модель на военную тематику в 43-ем масштабе, так как ранее уже собрал МАЗ-537, тоже от Автомобиль в деталях. Можно было бы ещё и предыдущую техничку собрать с военным уклоном, но уж очень хотелось заполучить её пожарный вариант. Содержимое набора практически стандартно, железная кабина, резиновые колёса и остальные пластиковые элементы конструктора. С комплектацией тоже всё в порядке :-) на этот раз не хватает только одной детали (чуть ниже будет фото). Вообще то про недостачи в этих наборах я уже писал неоднократно, поэтому особо удивляться здесь не стоит, остаётся лишь принимать как должное.





Коробка - Боевая машина РСЗО

Технические характеристики РСЗО

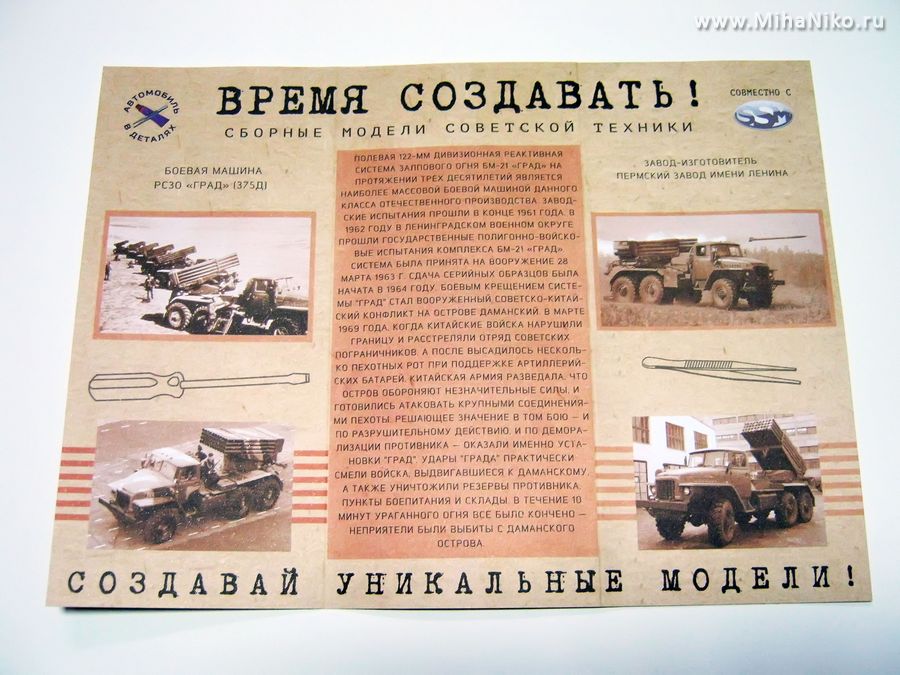

Описание РСЗО

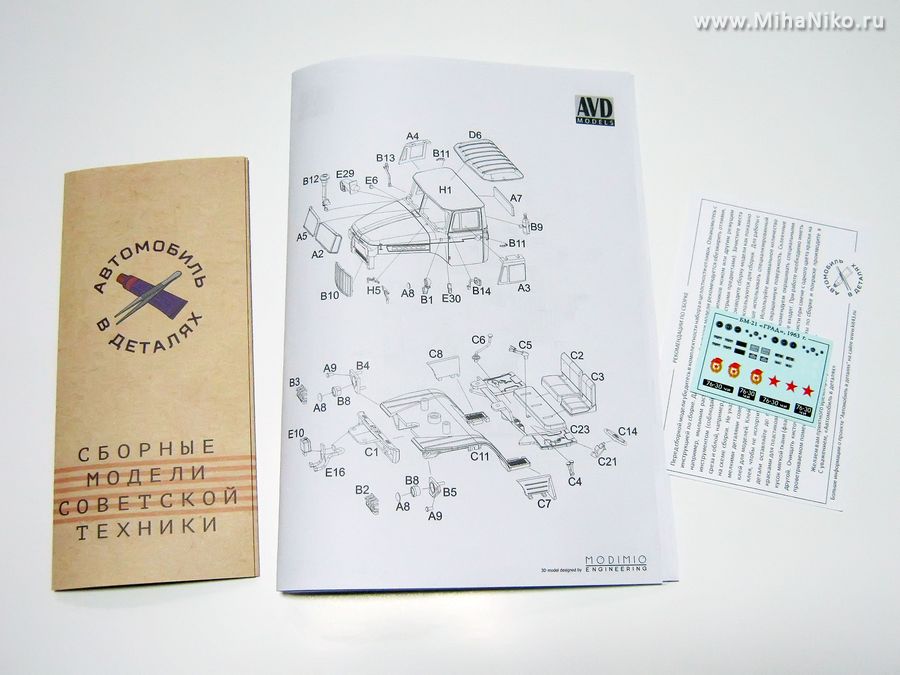

Инструкция, декали, описание

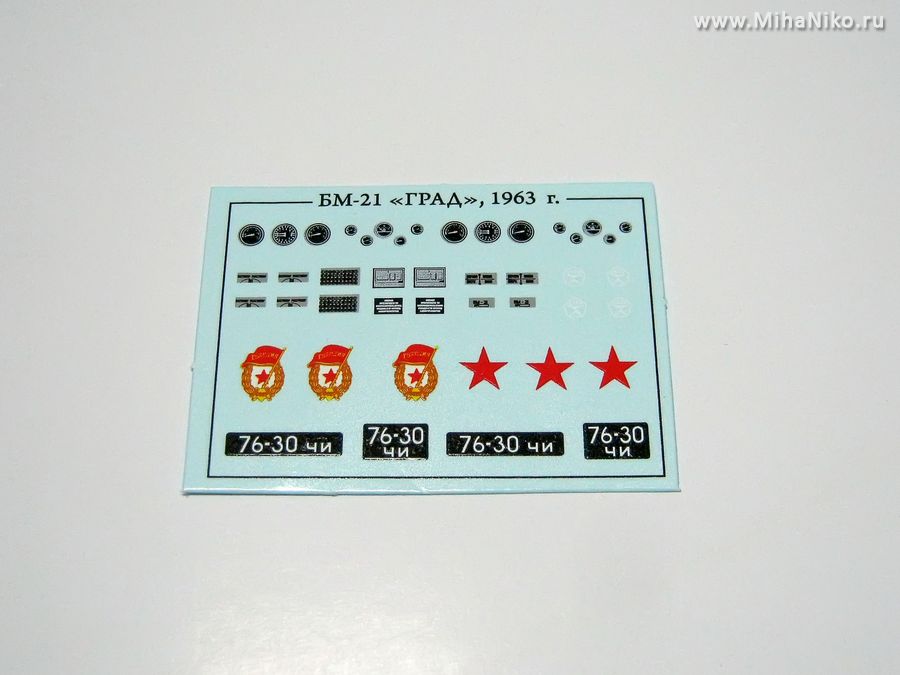

Декали Урал РСЗО ГРАД

Конструктор Урал РСЗО ГРАД

В моём случае, отсутствует деталь под номером 13 (фото ниже).



Нехватает детали на литнике

Как обычно с рамы начинаем собирать модель ГРАДа. Эту модель постараюсь собрать в парадном варианте, то есть с белыми полосами на колёсах и самой машине. Хотя чувствую что эти линии прибавят некоторой головной боли. Как обычно, с помощью шуруповёрта и кисти, наносим полосы на обода колёсных дисков.



Красим белой краской обод диска

Колёса 1:43 с белой полосой

Рама Урал

В этих наборах так же "радует" уж очень упрощённая инструкция (схема) сборки моделей. Такое чувство что данные конструкторы выпускаются для инженеров и конструкторов которые каждый день и с закрытыми глазами собирают разнообразный автопром. Для некоторых деталей бывает просто сложно а порой и невозможно найти место, по крайней мере без бутылки, а то и двух :-) Приходится лапатить фотографии и видео в интернете, чтобы угадать их расположение. Ну и мелкие косяки типа тех, что на фото ниже. Серебряный глушитель с штырями в никуда, мол, крепи как хочешь. Пара крюков на бампер, с замками наизнанку, хотя может так задумано :-)



Крюки на бампере наизнанку

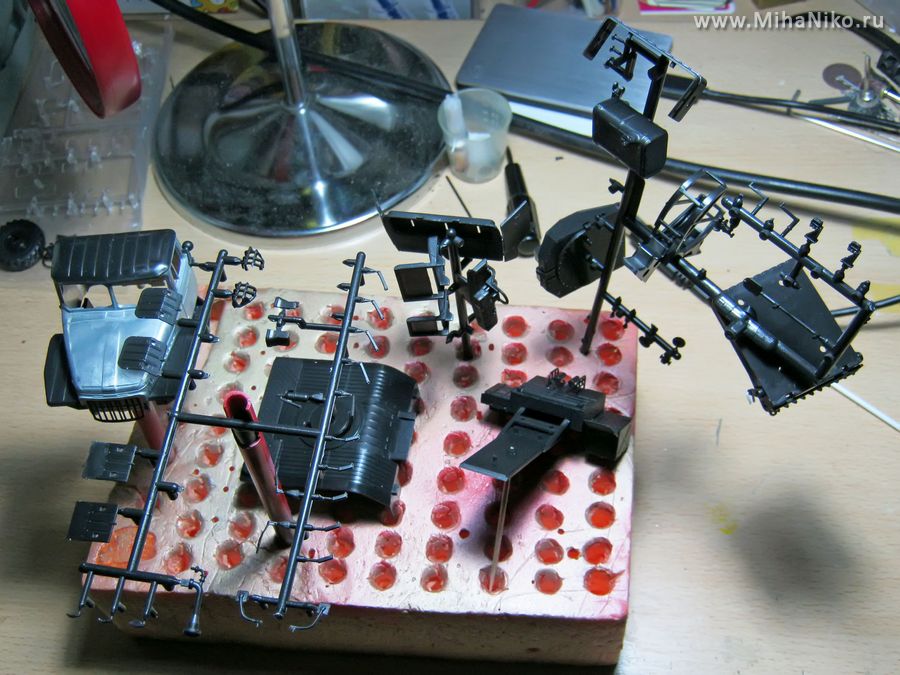

Подготавливаем детали к покрытию грунтом.



Крюки на бампере наизнанку

Крюки на бампере наизнанку

Прикольная фотка ниже, решил не удалять её, так как по ней хорошо видно как уродуются цвета под искусственным освещением или же с корявыми настройками фотоаппарата.



Крюки на бампере наизнанку

Красил ГРАД всё тем же защитным акрилом от Звезды (№55 серия Мастер).



Детали конструктора ГРАД 375Д окрашенные защитным цветом

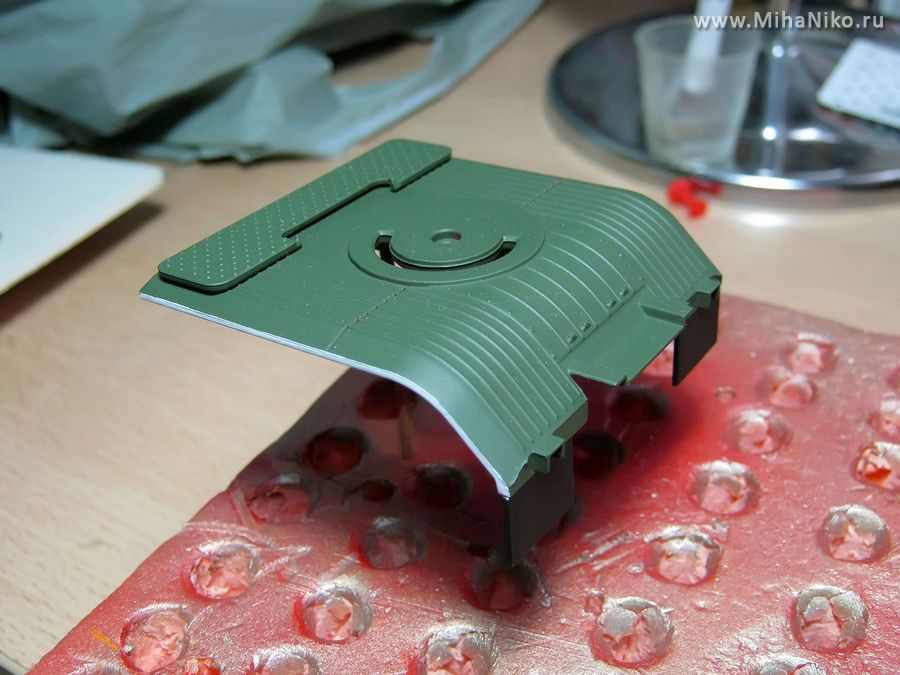

Задние крылья для УРАЛ

Поворотный элемент направляющих труб

Ящики на раму

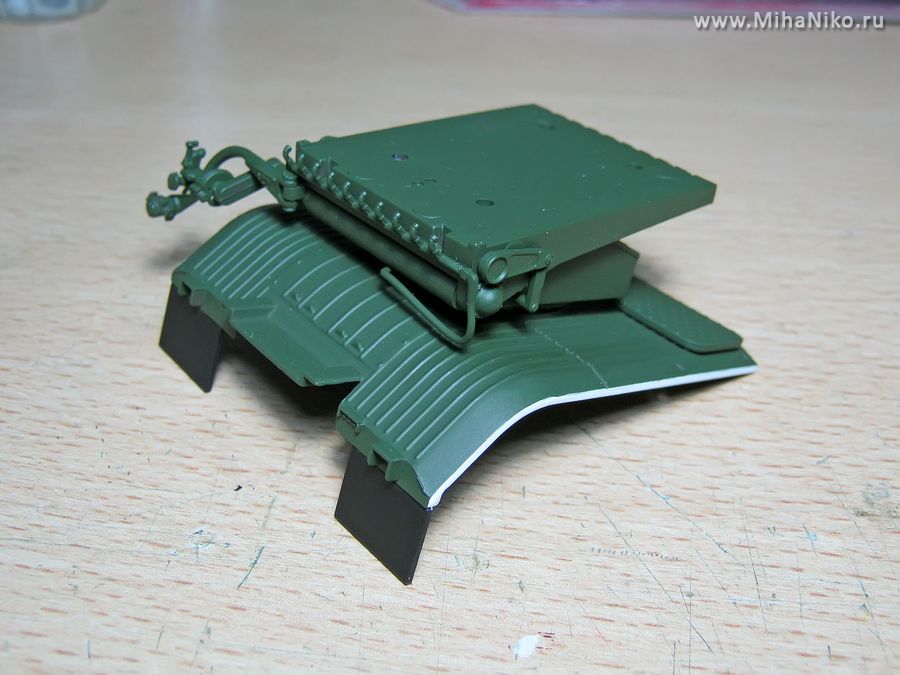

Поворотная станина для направляющих

Наполняем салон кабины всевозможными внутренностями, раскрашиваем сиденья, педали, рычаги. С декалями или же с самой приборной панелью, опять таки какие то непонятки, поэтому решил приклеить их так как на фотке ниже.



Салон военного УРАЛ

Задние мосты УРАЛ масштаб 1:43

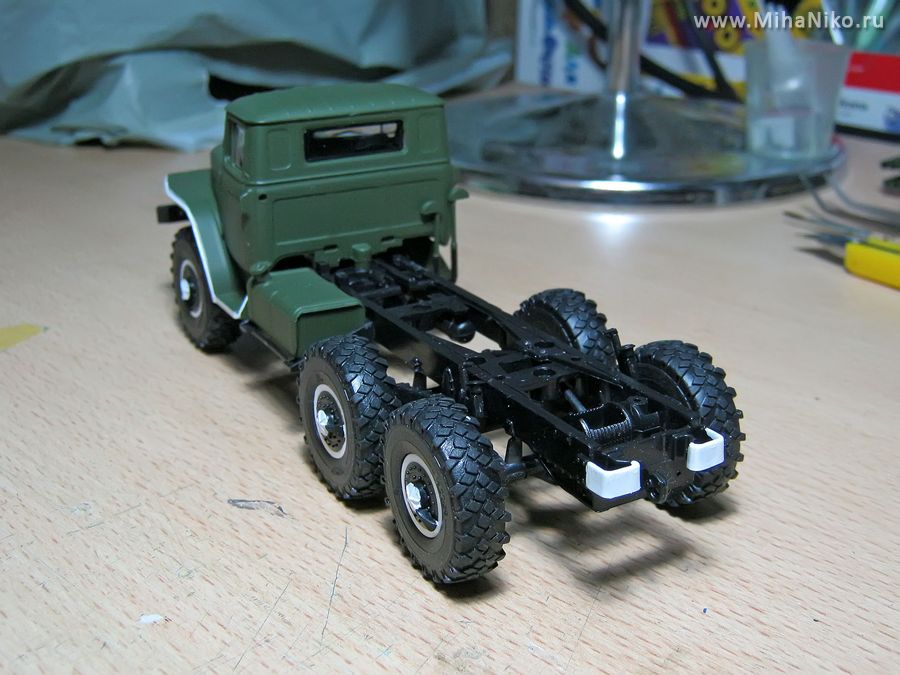

Установка кабины на раму

После закрепления кабины на раме УРАЛа, клеим на неё зеркала, воздуховод, фонари, огнетушитель и прочую мелочёвку. За кабиной устанавливаем пенал для запасного колеса.

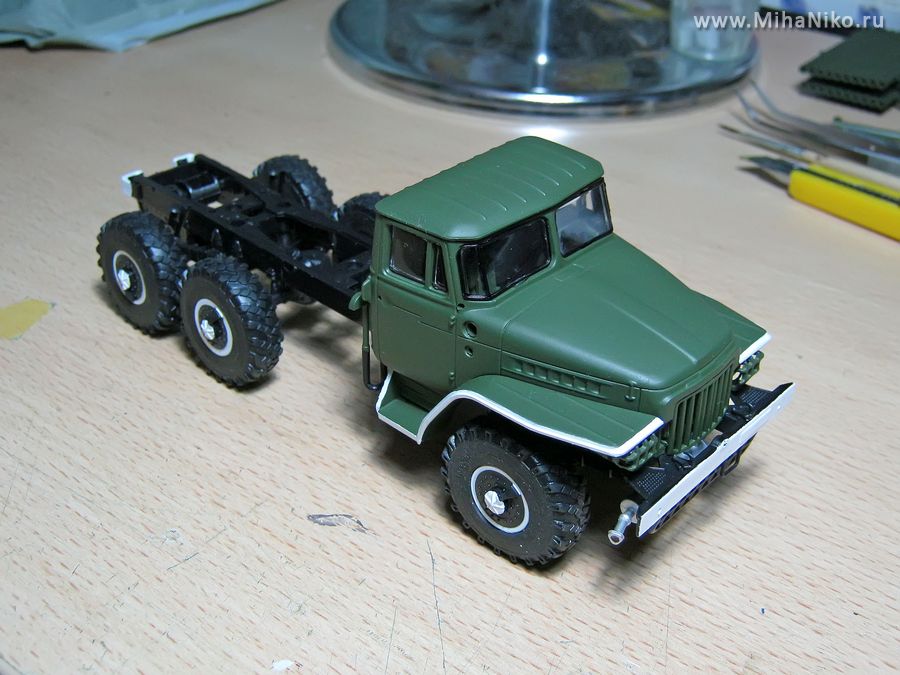

УРАЛ с белыми полосами 1:43

Запасное колесо за кабиной УРАЛ

Урал вид сзади

РСЗО ГРАД 375Д без направляющих

Посмотрел в сети варианты оформления кассеты с направляющими трубами для ракет, и решил что симпатичнее будет полностью заглушить отверстия в этих направляющих. Чтобы кассета смотрелась как бы снаряжённой ракетами, а не простой блок водопроводных труб :-) Тем более, изначально эти трубы отлиты очень толстостенными, что несколько портит общую картину. А так хотя бы будет больше походить на парадный вариант ГРАДа, на которых иногда устанавливаются красные заглушки на выходных отверстиях направляющих.

Замазывать отверстия заподлицо не стал, ибо очень скучно это смотрится, поэтому из фрагментов литника склеил печатку, с помощью которой загонял шпаклёвку в отверстия направляющих и при этом на определённую глубину. В итоге получились довольно ровные ступеньки, которые в последствии будут окрашены красной краской, для имитации пластиковых заглушек. Шпаклёвку не разбавлял и использовал специально полузасохшую, как пластилин, чтобы лучше держала нужную форму.

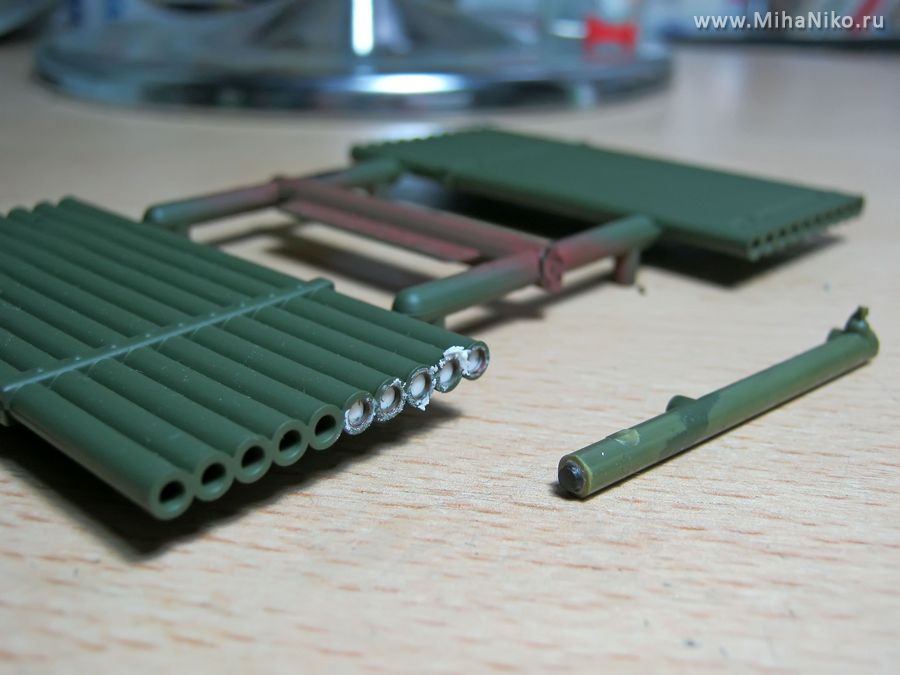

Шпаклюем торцы труб

Шпаклёвкой замазаны торцы направляющих

А вот с имитацией торца ракет на нижних отверстиях кассеты, пришлось немного повозиться, так как пробойника подходящего диаметра (2,5 мм) у меня нет. Попробовал настрогать стамеской эти пятаки из рамок литника, но итоговые блины что-то не впечатлили своим кривым внешним видом, а махать в последствии напильником по свежевыкрашенной кассете, чтобы придать им одинаковую толщину, не очень то и хотелось.





В общем решил сформировать их с помощью густого клея PoxiPol. Кругляки-затычки мне нужны будут толщиной 0,5мм, поэтому тупо подобрал пластик такой толщины, в моём случае, под такую толщину идеально подошла древняя пластиковая интернет-карточка МТУ Информ (фото ниже). После чего насверлил в ней около 50-ти отверстий, сточил наждачкой заусенцы и приклеил на пластиковую основу. Затем просто замазал отверстия клеем Поксипол заподлицо с плоскостью карточки. Через час, опять таки наждачкой счистил лишние наплывы клея с поверхности карточки и выдавил зубочисткой готовые круглуе пятачки идеальной толщины.



Отверстия в пластиковой карточке

Формируем пятачки из клея PoxiPol

Кругляки своими руками из клея

Приклеивал кругляки на клей ПВА, так как здесь нужно было время чтобы отцентрировать их, а обычный суперклей не позволяет долго возиться с деталью.



Заглушки на направляющих

Так как основа у нас тёмная, пришлось вначале нанести белую подложку на торцы, а затем уже финишный красный слой, всё это для того, чтобы красный цвет был более насыщенным.



Заклеиваем торцы направляющих труб

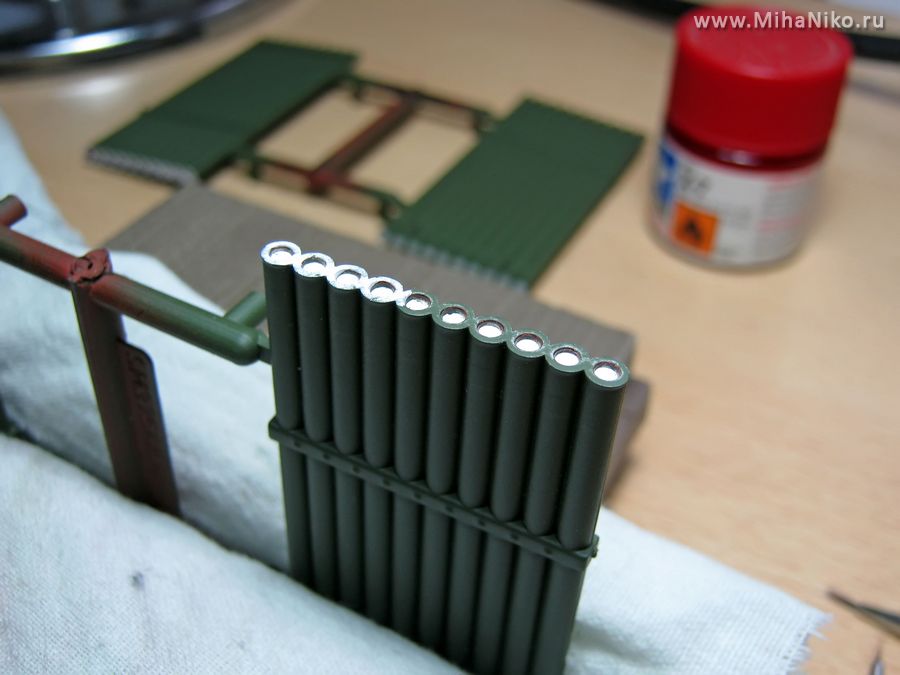

Белая основа для красного цвета

Красим торцы труб

Красные кромки у направляющих труб

В жизни торцы этих супер-петард не совсем красные, поэтому их окрасил в бледнокрасный цвет.

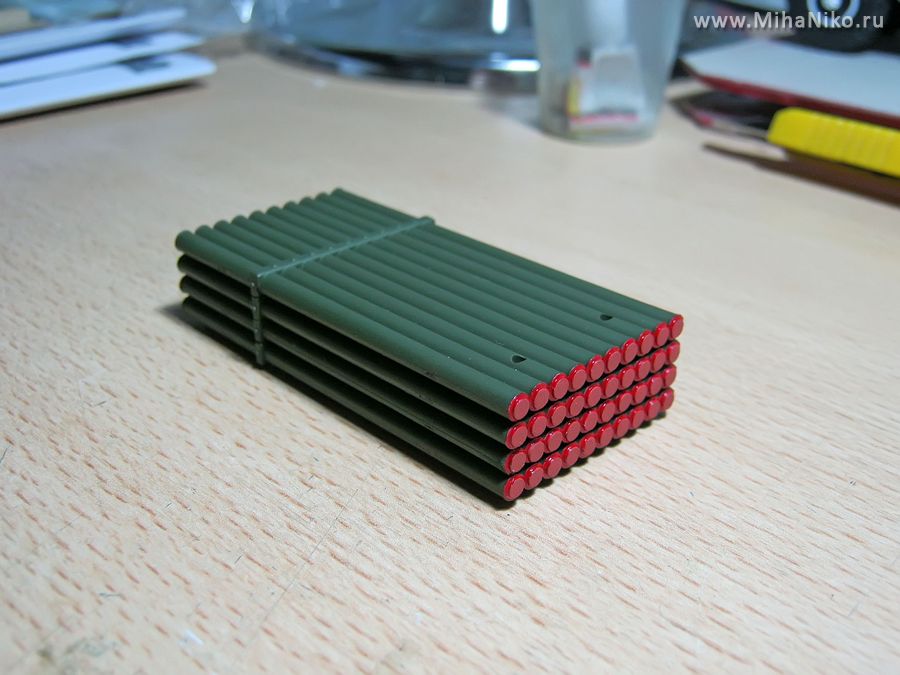

Направляющие для ракет ГРАД

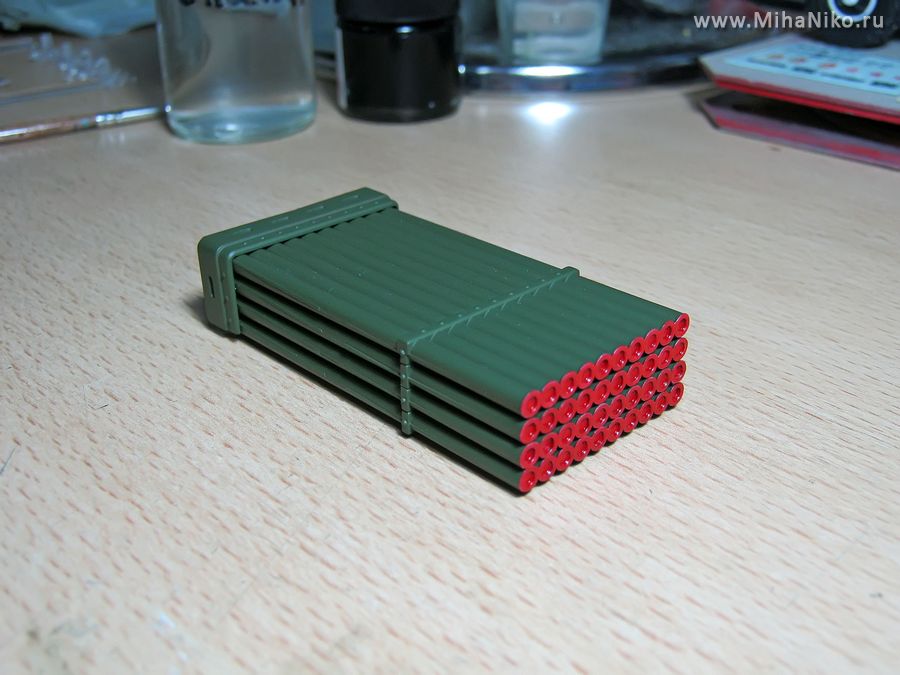

Кассета с направляющими для ракетной установки

Устанавливаем кассету с ракетами на платформу поворотного механизма, а затем на саму раму УРАЛа. На завершающем этапе, как обычно, подкрашиваем всякие рукоятки и глазки приборов наведения, фонари, наклеиваем декали с табличками и логотипами.



ГРАД УРАЛ модель вид сверху

Кассета с ракетами на ракетной установке

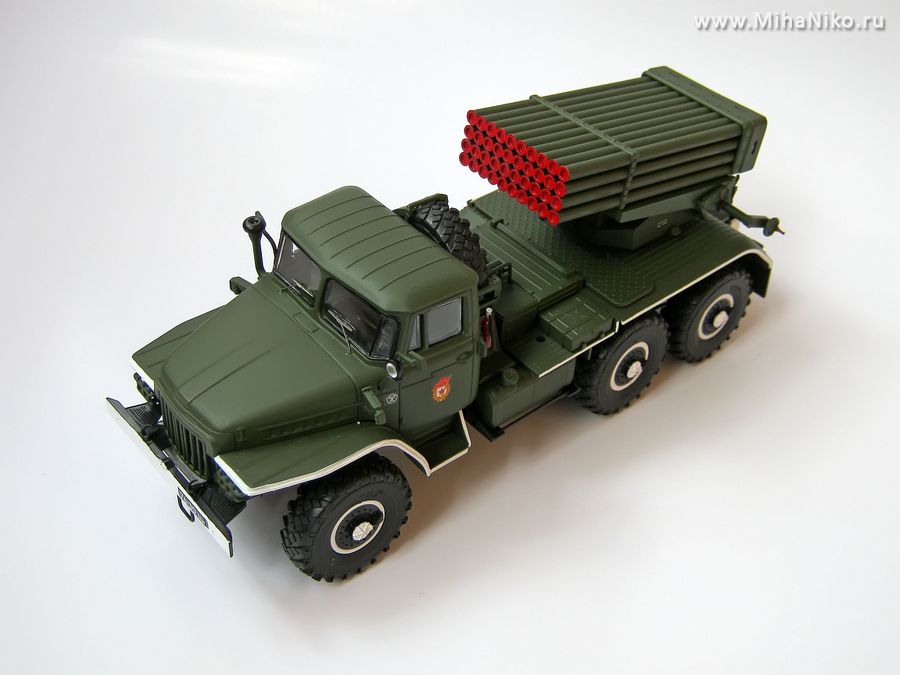

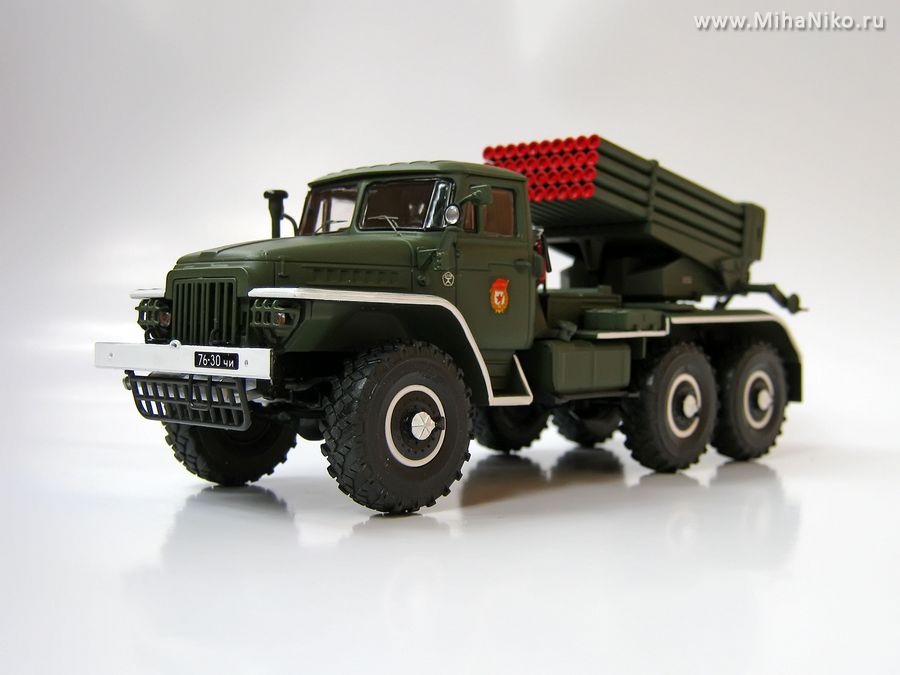

Парадная установка ГРАД 375Д

РСЗО ГРАД 375Д

Модель ГРАДа 1:43

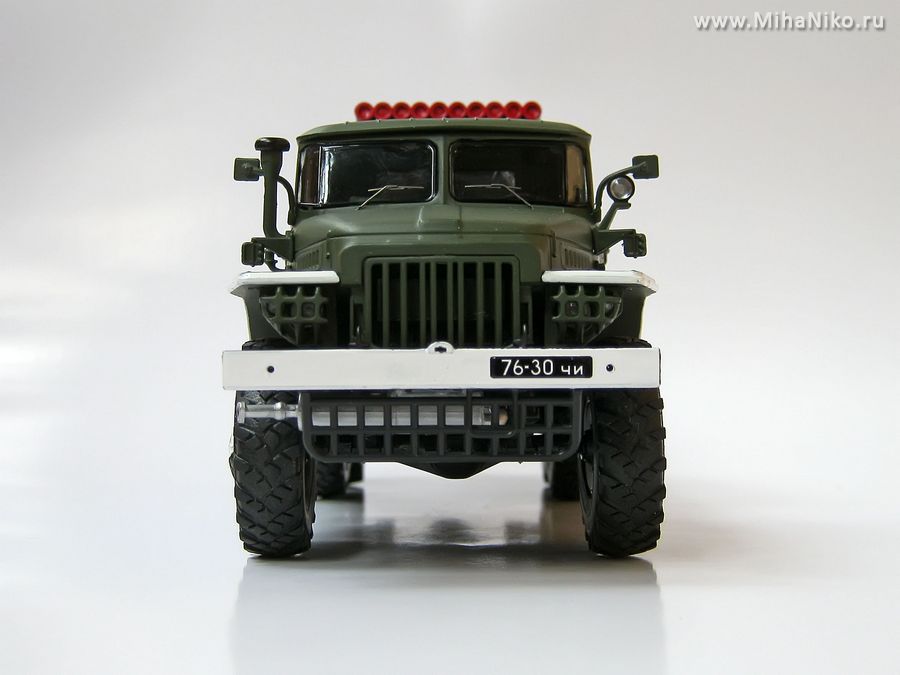

ГРАД 375Д

GRAD 375D Model Kit 1:43

Ракетная установка ГРАД 375Д

УРАЛ ГРАД

Автомобиль в деталях РСЗО ГРАД 375Д

Fighting Vehicle MLRS GRAD 375D

Боевая машина РСЗО ГРАД 375Д
