Как переделать обычный потолочный светильник в светодиодный

Дождался своей очереди на переделку и вот этот кухонный потолочный светильник. Недавно в ванной сменил энергосберегающие лампы на светодиоды, а теперь нужно и на кухне переделать люстру. В этом светильнике установлено две энерголампы с цоколем E27, соответственно вместо них нужно будет запихнуть сюда два комплекта драйверов и светодиодов. Сложность в том, что вся эта светодиодная техника просто обожает греться и греть всё вокруг себя :-) А учитывая то, что светильник потолочный и соответственно плохо проветривается из-за стеклянной полусферы, то велика вероятность что светодиоды будут перегреваться, ибо свет на кухне иногда горит часами. Поэтому сразу отказался от установки светодиодов на стальное основание светильника, хотя оно почти в два раза больше тех что в ванной, но уж очень тонкое, почти как пивная банка.



Кухонный потолочный светильник круглый

Светильник без стекла с патронами

Выкручиваем энергосберегающие лампы, отсоединяем сетевые провода от потолочной клеммы и снимаем основание светильника с потолка, отвернув три самореза.



Разобранный светильник

На роль пассивного радиатора, решил приспособить лист дюрали толщиной примерно 2,5мм. Избавляемся от патронов и замеряем диаметр основания светильника.



Замер диаметра основания светильника

В моём случае, диаметр блина получится примерно 33см. Отбиваем циркулем круг на листе алюминия, после чего, электролобзиком с пилкой по металлу, выпиливаем будущую площадку под светодиоды. Выпиленный пятак зачищаем наждачками и избавляемся от заусенцев на кромках.



Разметка круга на листе дюрали

Выпиливаем электролобзиком круглый лист алюминия

Далее нам нужно перенести на него метки, для равномерной установки светодиодов на свои места. Чтобы равномерно распределялось тепло по металлу, да свет светил не абы как. Я использовал для этого бумажный трафарет, над которым корпел почти час. Вы же можете забить на этот пункт и приклеить светодиоды на авось, лишь бы они не кучковались на алюминиевом листе. Один хрен, вся эта красота не будет видна за абажуром.

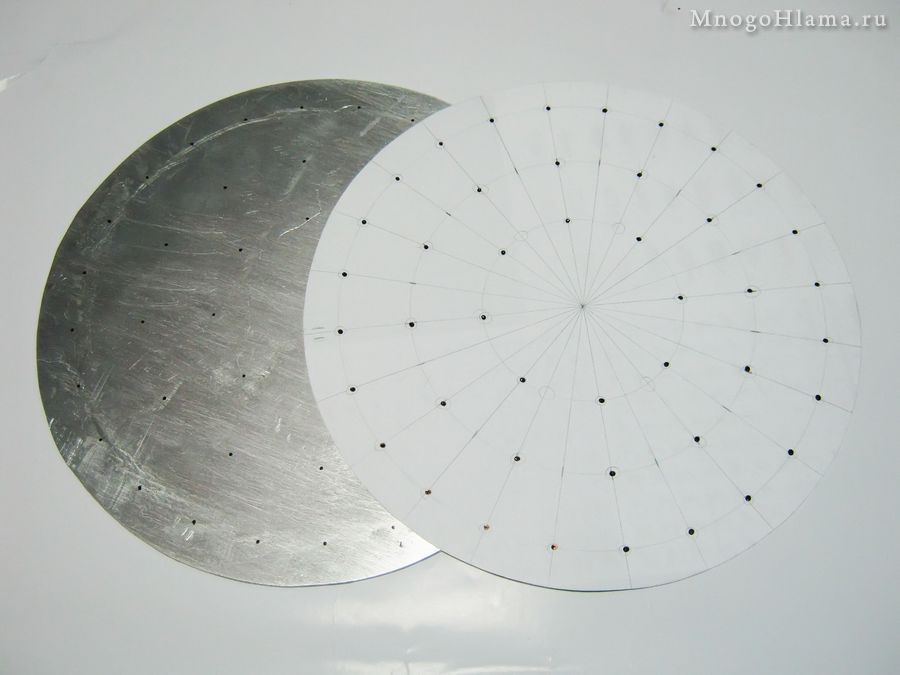

Разметка на трафарете под сетодиоды

Решил осветлить лицевую поверхность радиатора. Поэтому намотал на картонку несколько слоёв бумажного скотча, как бы складывая его в стопку, а затем вырубил эти кругляки самодельным пробойником (кусок трубы с заточенным торцом) и приклеил их на ранее нанесённые отметины.



Самодельный пробойник и кругляки скотча

Пинцетом клеим скотч на радиатор

Круглый радиатор заклеен скотчем

После покраски радиатора белой краской, отклеиваем кругляки из скотча и обезжириваем обнажившиеся площадки какой либо химией, спирт, водка, растворитель, ацетон и тд.



Удаляем скотч

Радиатор из алюминия для 44 светодиодов

Радиатор готов к наклеиванию светодиодов, но перед этим обязательно прозваниваем их тестером, так как иногда попадаются не рабочие (бракованные). Так же выпрямляем ножки светодиодов, ибо изначально они прижаты ближе к подошве светодиода.



Мультиметр и светодиоды

Приклеивать старался так, чтобы затем подключать их последовательно. В последствии будет видно что с одним светодиодом я всё же облажался, ибо приклеил его не той стороной и провода к нему пришлось тянуть окольными путями :-)

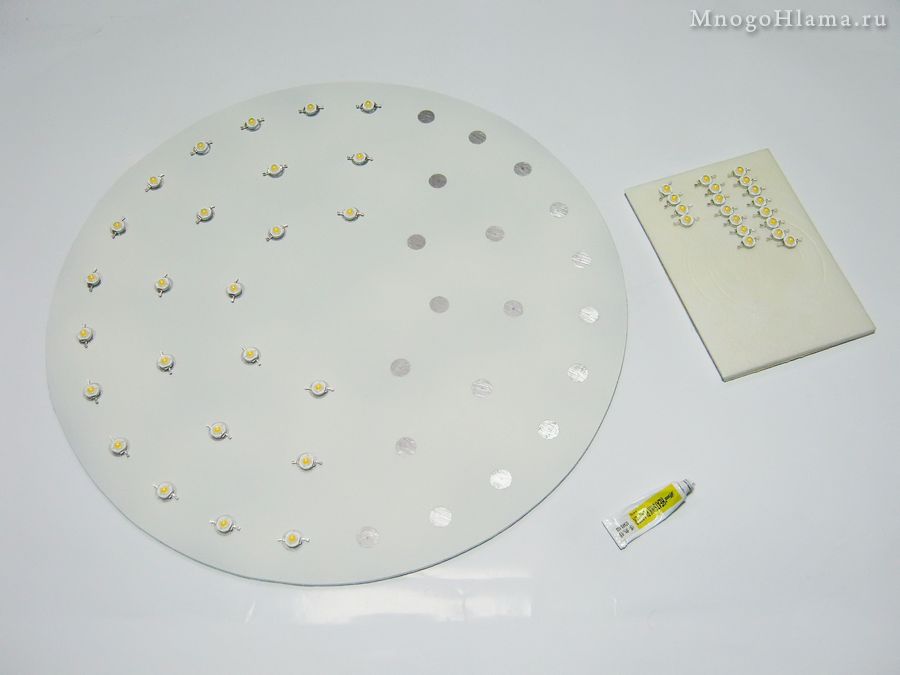

Приклеиваем теплопроводным клеем светодиоды к алюминиевому радиатору

После суточной сушки, приступаем к спаиванию всех светодиодов в цепи. Схема подключения такая же как и в этом самодельном светильнике, разве что драйверов здесь два, да и лампочек на одну больше в каждой цепи, ибо один из драйверов не хотел стартовать с 10-ю светодиодами (подробности).

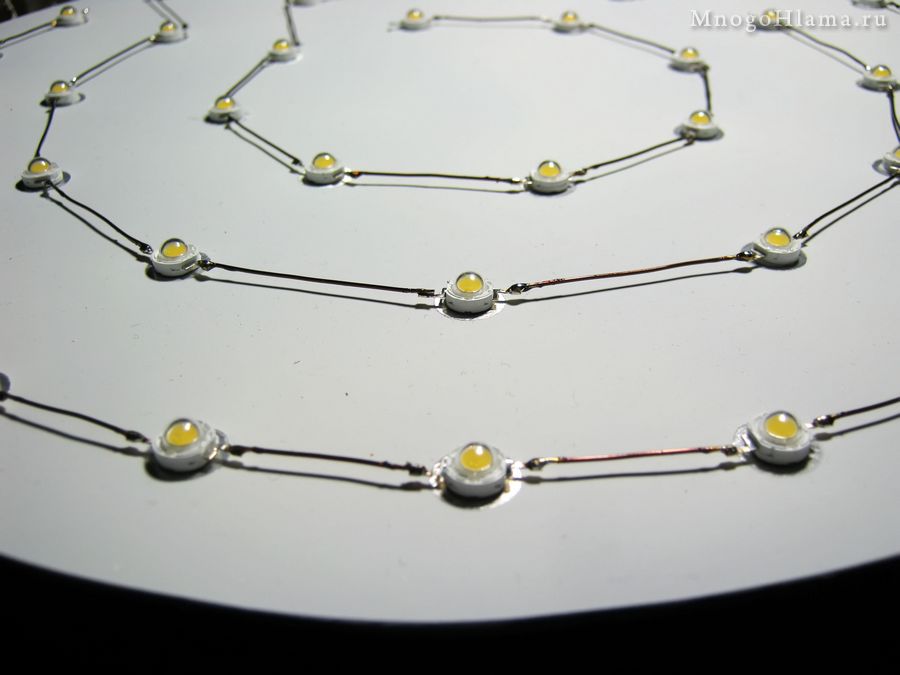

Припаиваем светодиоды

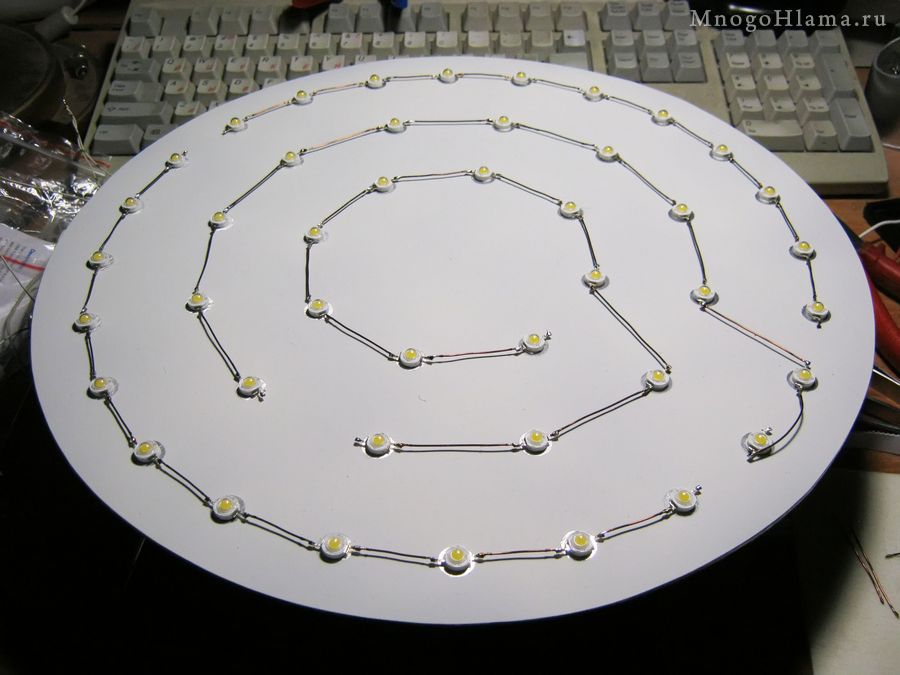

Спаянные светодиоды на круглом радиаторе

Светодиоды 1Вт




Как только закончили плести паутину, подключаем драйвера и делаем тестовое включение нашего прожектора. В моём случае, за час непрерывной работы, пластина стала чуть тёплой. Правда тест не совсем корректный, так как светодиоды смотрят вверх, да к тому же не прикрыты стеклянным куполом. Но в любом случае, такой большой радиатор прекрасно справляется со своей задачей. Кстати не советую смотреть на включённые яркие светодиоды, не защитив глаза какими либо очками, так как свет настолько яркий что после него, в глазах ещё долго держатся тёмные пятна гороха. Даже фотоаппараты не хорошо себя чувствуют, если сфокусироваться на светодиодах. Подозреваю что такой стресс для глаз, остроты зрению явно не прибавляет :-)



Тест самодельного светильника

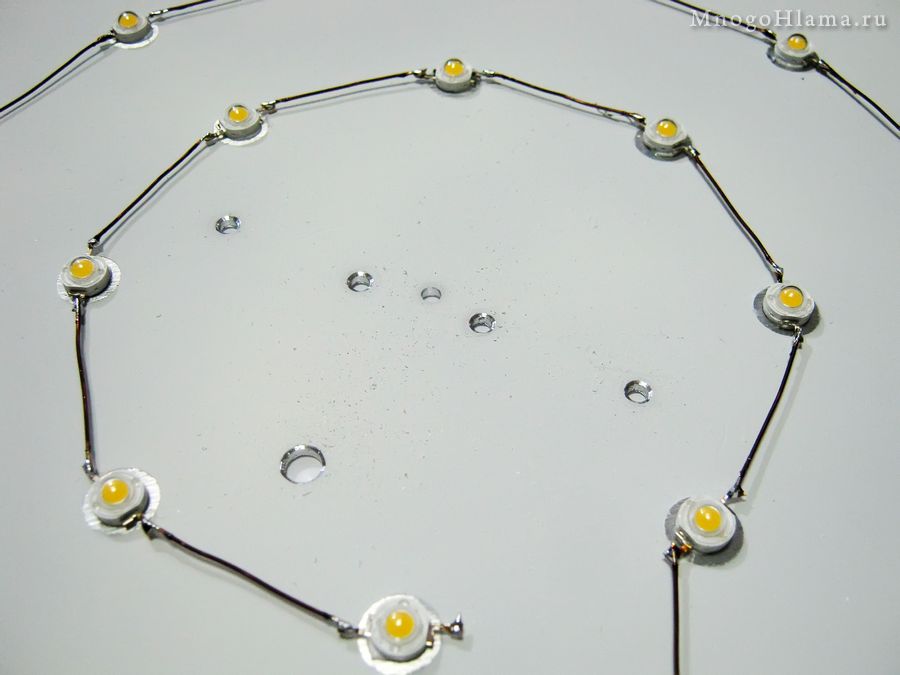

После тестов, отпаиваем драйвера и положив их в центр прожектора, делаем метки на радиаторе. После чего, сверлим отверстия для нейлоновых стяжек, клеммной колодки и подвода сетевого провода. Не помешает снять фаски большим сверлом, чтобы ничего не перетиралось и прорезалось.



Драйверы

Отверстия в радиаторе для крепления драйверов

Вырезаем круглый изолятор из какого либо пластика, идеалом был бы текстолит, но что-то у себя я его не нашёл. Подкладываем под колодку, которую прикручиваем винтом, а затем притягиваем удавками сами драйвера. В завершение, паяем и зажимаем провода на свои места.



Крепление драйверов на алюминиевом радиаторе

Как то вот так выглядит всё это безобразие с противоположной стороны (фото ниже).

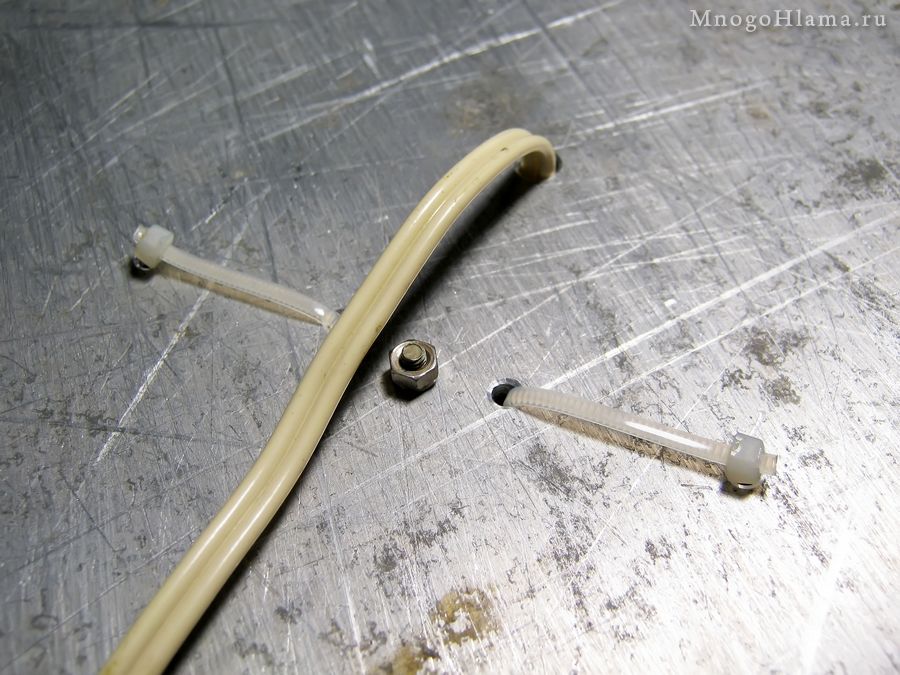

Петли нейлоновых стяжек

Самодельная светодиодная лампа на 27 Вт

Чтобы прикрепить радиатор к основанию светильника, пришлось просверлить ещё три отверстия по периметру, а затем тупо подвесить его на проволоке (фотка ниже). Хотя разумнее было бы жёстко прикрутить его через большие шайбы, чтобы отдавать тепло ещё и основанию светильника.



Светодиодный светильники на потолке

Светильник из светодиодов своими руками

Работающий светильник на кухне

Light Meter Сравнение светильников

Собственно вот и ещё один светильник поставлен на счётчик, в ожидании его полного выгорания или перегорания какого либо светодиода. Изначально в нём стояли две тёплые энергосберегающие лампы на 23Вт каждая, сейчас же светит 44 светодиода тёплого свечения. Общая мощность этого светильника с двумя драйверами сейчас составляет примерно 27Вт. На глаз, разницы в яркости я не заметил, всяких хитроумных люксометров пока у меня нет, но датчик мобильника с расстояния 170см показывает практически одинаковые значения, разве что на несколько пунктов меньше (фото выше). В общем, то что эти самодельные светильники светят ярко и потребляют мало, это конечно большой плюс. Но в данный момент, меня больше волнует не экономия электроэнергии, а то, как долго прослужат эти гирлянды, так как в последнее время хочется постепенно слезть с этой дорогой энергосберегающей иглы :-)


Ниже перечислил некоторые составляющие с Али, для сборки аналогичного светильника.

1 - Драйвера.
2 - Светодиоды - партия 100шт 1Вт.
3 - Теплопроводный клей.
