Разборка роликов V-Slot с подшипниками MR105 для 3D-принтера D-BOT CoreXY

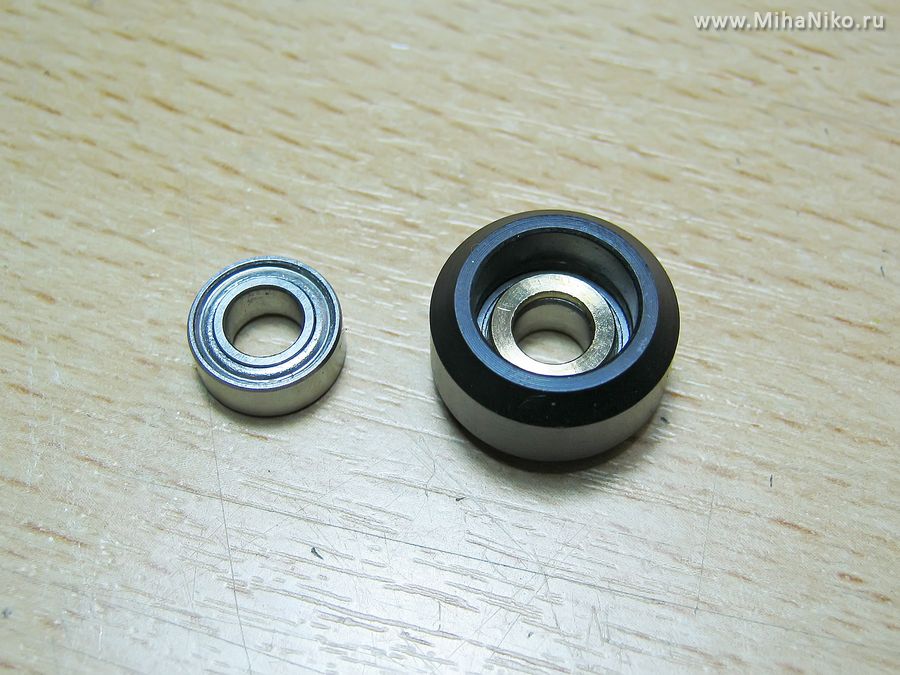

Собственно на фото ниже, опять те самые ролики с Али (купленные здесь), для которых недавно точил опорные втулки, чтобы избавиться от подклиниваний и похрустываний роликов при вращении (подробности). Так же на фото хорошо видно что между двух подшипников ролика, установлена латунная шайба, в моём случае, она болтается практически на всех роликах, это говорит о том что подшипники упираются во что угодно, но не в шайбу. А так как не все ролики захотели идеально вращаться после той модернизации опорных колец, пришлось снова гуглить интернет. После чего выяснилось, что этот чёрный пластиковый ролик имеет внутри круговой бортик, в который и упираются подшипники своими внешними кольцами. Тем более этот бортик толще латунной шайбы, поэтому при боковом сжатии подшипников, латунная шайба бездействует, а вся нагрузка передаётся на шарики и внешнее кольцо подшипника, в результате получаем тугое вращение ролика, похрустывания, потрескивания и тд.





В общем решил разобрать эти ролики и избавиться от этих осевых люфтов. На фотке ниже набросал небольшой чертёж поперечного сечения этого ролика, чтобы вам было легче представить галактические масштабы данной проблемы :-) На схеме хорошо видно, что во что, будет упираться при боковом сжатии подшипников, если эту латунную проставочную шайбу оставить тонкой.



Ролики V-Slot D-BOT COREXY

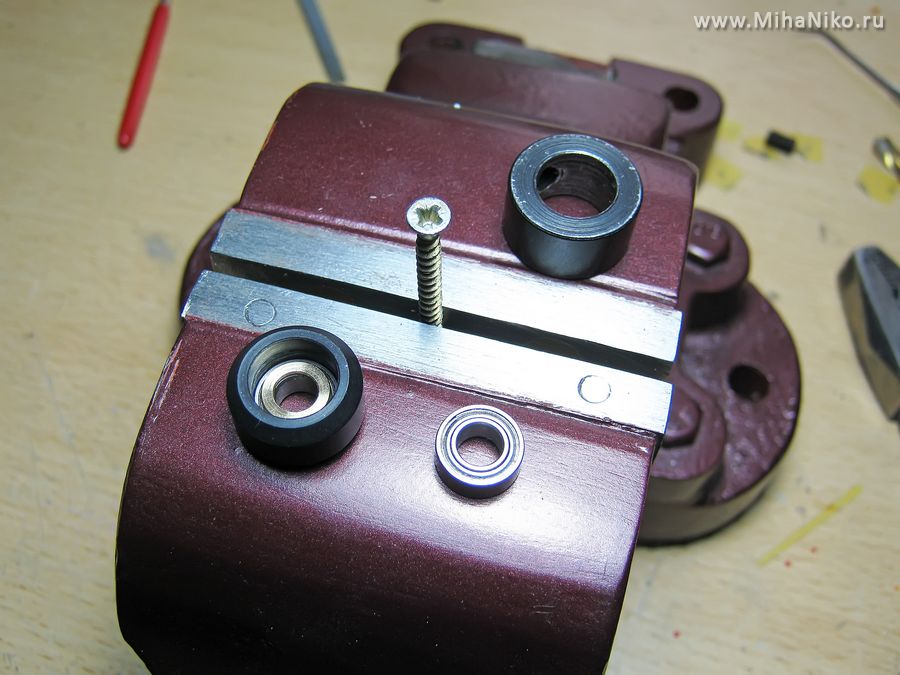

Этот внутренний бортик не позволяет тупо выбить оба подшипника в одну сторону. Поэтому пришлось выбивать подшипники изнутри, по одному, с помощью острой кромки у шляпки самореза, зажатого в тиски (фото ниже).



Саморез в тисках

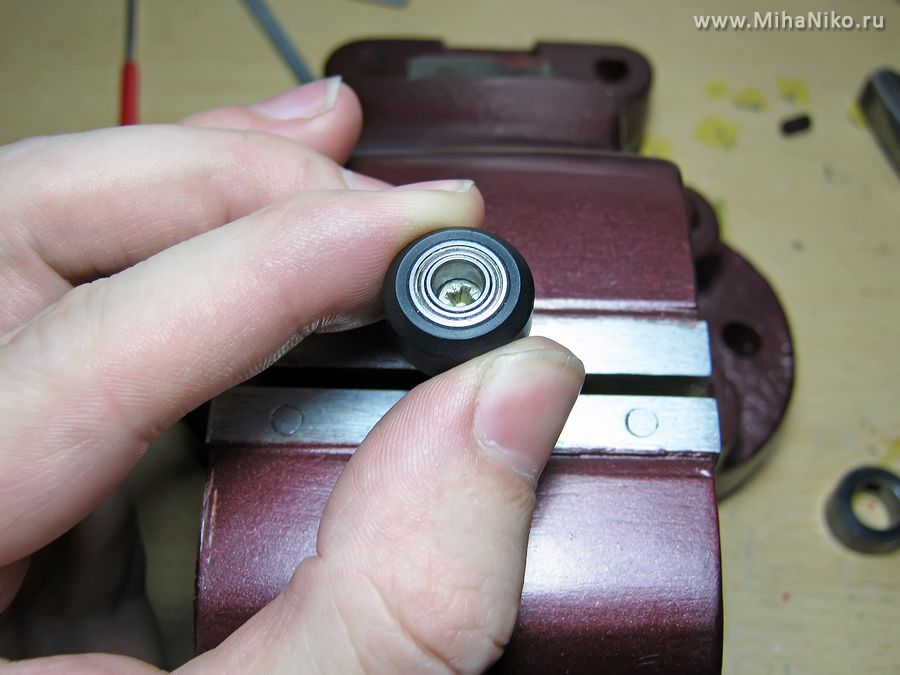

Так как латунная шайба болтается внутри, то достаточно сместить её шляпкой самореза, в сторону, и в результате внутреннее кольцо верхнего подшипника лежит у нас на плоскости шляпки (фото ниже). После чего, наставляем что либо на кромку пластикового ролика и лёгкими постукивания осаживаем ролик вниз, тем самым выбивая подшипник вверх.



Ставим ролик на саморез

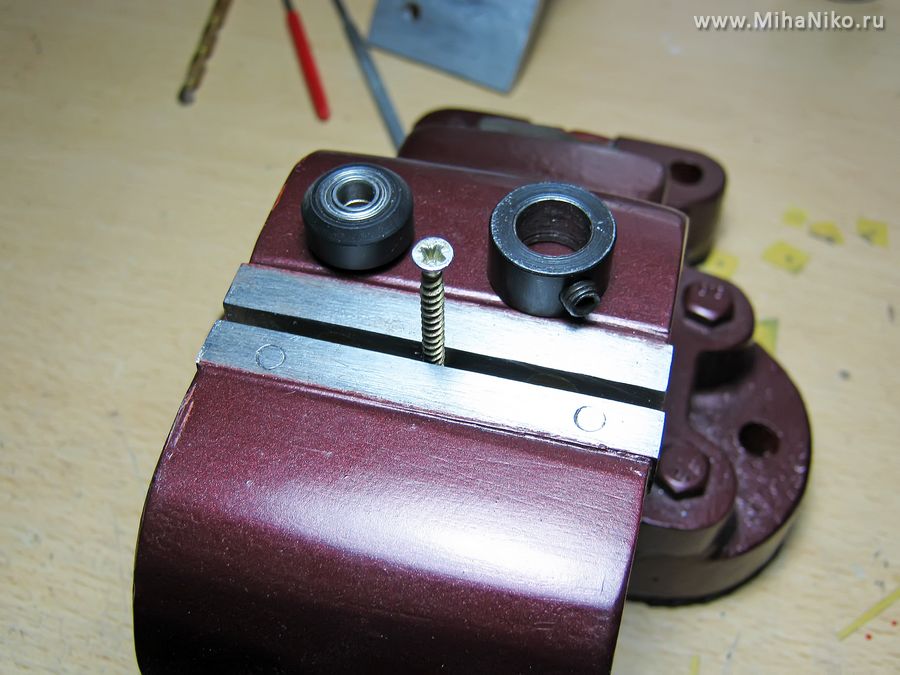

Долго искал какую нибудь трубку, чтобы осаживать пластиковые ролики. Так как тупо бить молотком по острым и нежным кромкам ролика, не выход. В итоге, на роль выколотки идеально подошло стопорное кольцо из комплекта сверлильных коронок по дереву (фото ниже). Это кольцо как раз имеет внутренний диаметр отверстия 10мм, такой же внешний диаметр и у наших подшипников MR105.



Выколотка роликов

Процесс осаживания пластикового ролика (фотка ниже). Эти подшипники не так крепко держатся внутри, как может показаться на первый взгляд, тем более, всё это смазано маслом. Достаточно было пару раз стукнуть пассатижами по выколотке и подшипник оказывался на свободе :-) Хотя возможны исключения из правил, поэтому если у вас подшипники сидят крепко, то чтобы не мучить ролик и подшипники, попробуйте нагреть ролик феном или же на батарее, возможно из мягкого пластика легче будет выбить их.



Разборка роликов V-Slot

Противоположный подшипник выбивается несколько легче, ибо уже ничего не мешается.



Выбитый из ролика подшипник MR105ZZ

Разобранный ролик V-Slot MR105ZZ

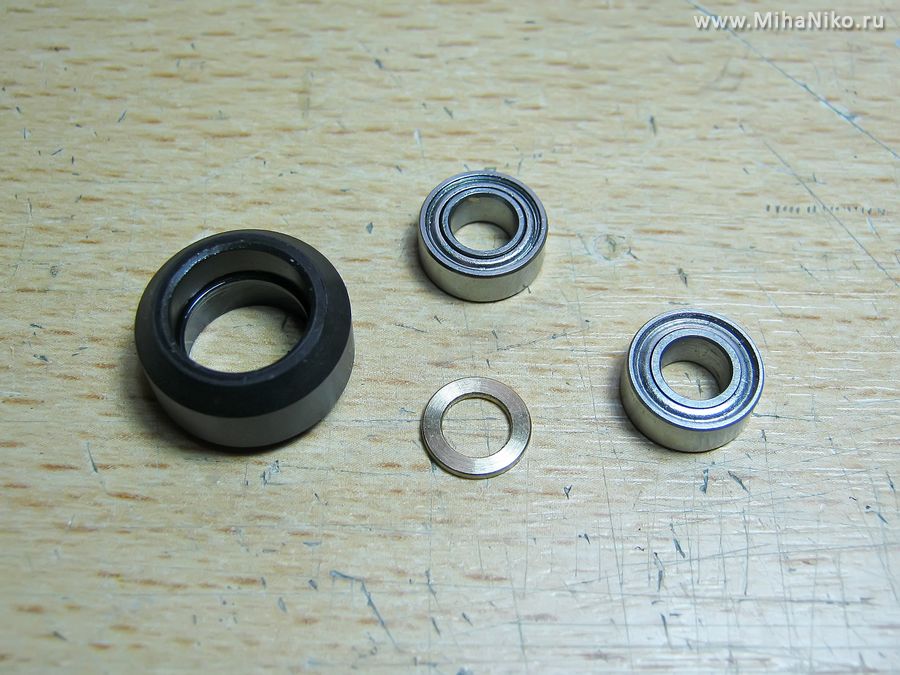

Полностью разобранные ролики с подшипниками MR105ZZ и латунными шайбами.



Разобранные ролики V-Slot MR105ZZ для 3D-принтерва

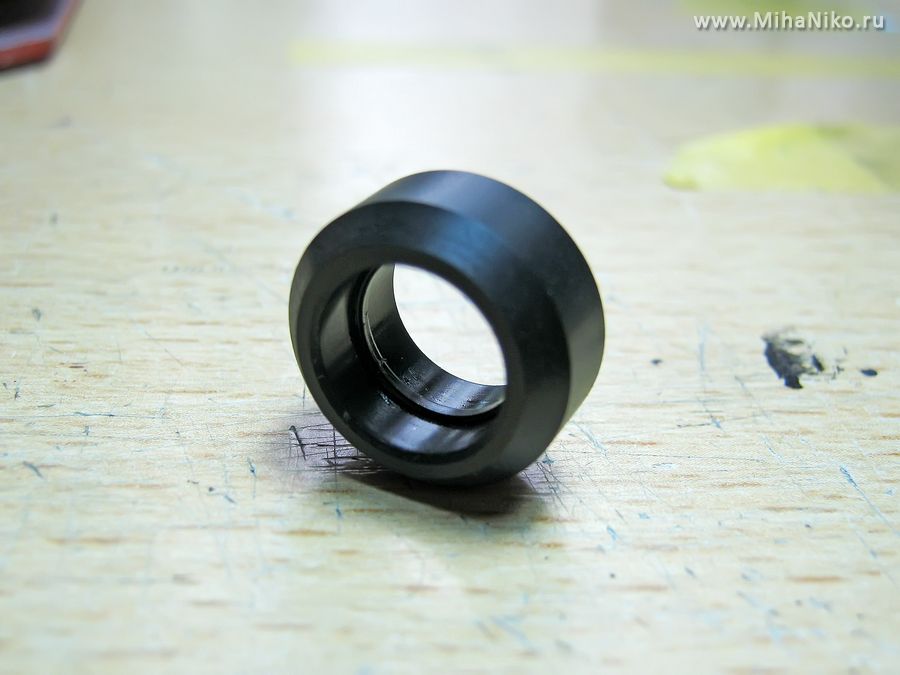

Тот самый бортик или уступ внутри пластикового ролика (фото ниже).



Бортик внутри чёрного пластикового ролика

Как и предполагалось изначально, этот бортик толще латунной шайбочки на какие то десятые миллиметра. В начале хотел заменить шайбочки на какие нибудь толстые, или же набрать нужную толщину из тонких шайб, но в ближайших строй-магазинах такие узкие шайбы ещё тот дефицит. Но потом постепенно отказался от подкладывания чего либо внутрь, так как эти подшипники порой и так выпирают из пластикового ролика.

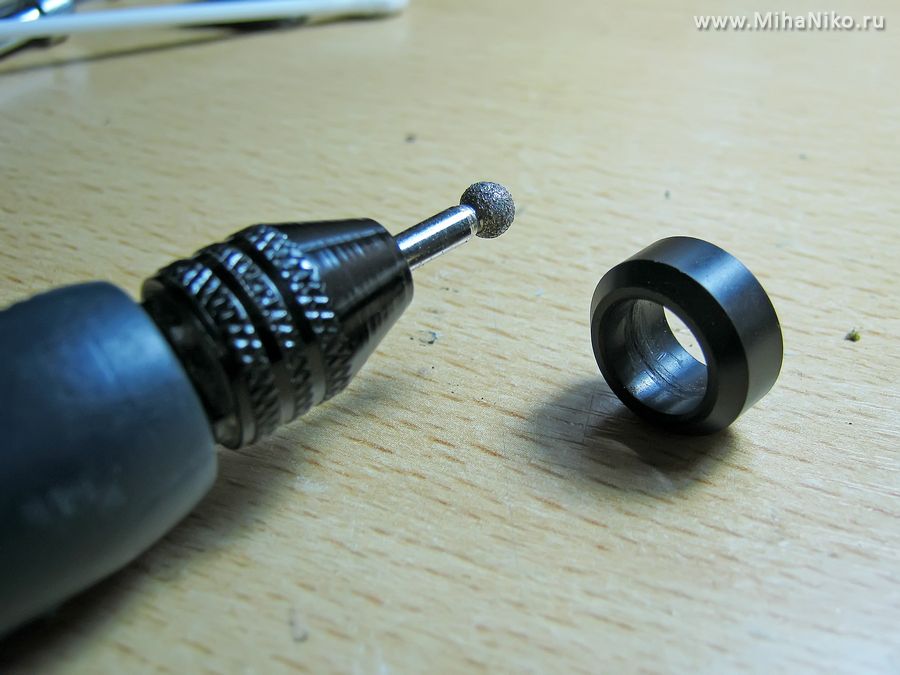

В общем решил полностью сточить этот бортик дремелем с шаровой алмазной насадкой, чтобы ничего не мешало подшипникам прижиматься к шайбе. Точить старался так, чтобы вместо бортика по серёдке образовалась крохотная канавка, в этом случае подшипникам уже точно ничего не будет мешать прижиматься к шайбе. С особой тщательностью следим за посадочным зеркалом для подшипников, то есть, точим только бортик и ни миллиметра больше :-)



Стачиваем уступ дремелем

Устройство ролика V-Slot MR105ZZ

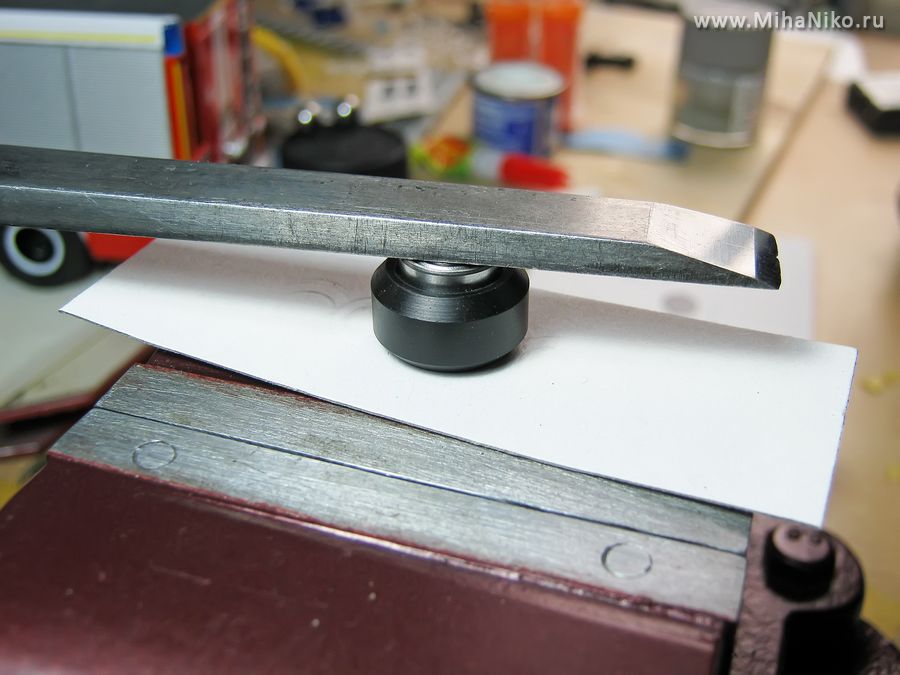

После чего, собираем ролики обратно. В этом плане, проблем вообще не возникло, подшипники залетают обратно как по маслу, ибо сам по себе, чёрный ролик довольно мягкий, пара ударов по плоскости стамески и подшипник на месте. Под ролик подкладывал картон, чтобы не оставлять выбоин и раковин на чёрном пластике. Кстати, при запрессовке подшипников, обязательно обращаем внимание на латунную шайбочку внутри, ибо при идеально сточенном бортике, она должна зажаться внутренними кольцами подшипников. Если она болтается, то возможно не до точили бортик или же не до конца осадили подшипник на своё место. Забивать подшипники со всей дури тоже не следует, ибо если бортик сточен плохо, то чёрный пластик просто примет форму подшипника, но итоговый внешний радиус у ролика возможно будет уже яйцом.



Запрессовка подшипника MR105ZZ в ролик V-Slot

Ролики V-Slot и подшипники MR105ZZ разобранные

Пластиковое крепление оси Z с роликами

Пробная установка роликов на свои места, показала довольно замечательные результаты. Независимо от силы затягивания винта (оси), ролики всё так же продолжают мягко вращаться, есть конечно пара тормознутых индивидуумов, но их отложил пока в сторону, так как запасных роликов много. До переделки опорных ABS-втулок и стачивания этих бортиков, стоило слегка подтянуть осевые винты и треть роликов начинали вращаться туго и с какими то потрескиваниями. Сейчас же они крутятся очень легко и нежно, буквально по маслу. Кстати, я не инженер-конструктор, назначение этого бортика мне не ведомо, может он параллелит подшипники внутри, чтобы не было осевых биений и прочих восьмёрок при вращении ролика. А может он просто для красоты, ну или чтобы сложнее было разбирать ролики. На огрызке профиля, под собственным весом, все эти каретки катаются замечательно, ибо раму своего принтера я ещё не собрал, поэтому мне особо негде толком испытать это "усовершенствование" колёсиков. Так что если будете мутить нечто подобное, то желательно не на всех роликах сразу, и с промежуточными тестами, сначала одну каретку, затем другую и тд.



Пластиковые каретки и кронштейны с роликами для сборки принтера D-BOT CoreXY


Послесловие

В общем спустя сутки, до меня как до утки всё же дошло что этот бортик нужен не просто для красоты, и сточив его, я сделал довольно большую ошибку. С его помощью этот чёрный пластиковый ролик цепляется за подшипники, поэтому категорически не советую вам стачивать его, так как при сильном осевом смещении подшипников, ролик может просто соскочить с подшипников, ибо от бокового смещения его уже ничего не держит. А уж если ось вращения ролика будет расположена вертикально, то такие ролики обязательно разуются, а та или иная подвижная приблуда просто отвалится с алюминиевой направляющей. В моём случае этот бортик особой погоды не делает, так как все оси расположены горизонтально, а осевое положение подшипников задаётся пластиковыми кронштейнами и алюминиевыми профилями. В крайнем случае, если где то ролик будет разуваться, то посажу его на клей.
