Инструментальный шкаф своими руками (установка дополнительного ящика на шарнире)

Сама идея крутилась в голове довольно долго, но так как под боком не было необходимого материала, то приходилось постоянно откладывать её реализацию. А вот после постройки этих полочек и стеллажей, осталось довольно много разнообразных огрызков ДСП. Собственно после этого решил сколотить небольшой ящик в инструментальный шкаф, чтобы он выдвигался при необходимости, то есть был на шарнире. Изначально это был обычный стенной шкаф в квартире, переделанный со временем под инструментальный. Можно было бы, его тупо завесить глубокими полками от дальней стенки, до самой двери, и больше не париться. Но у глубоких полок есть один большой минус, они со временем захламляются так, что становится тяжело добраться до дальнего угла, чтобы достать что нибудь очень нужное. А по закону подлости, всё нужное, как правило лежит в дальнем углу.

Поэтому в этом шкафу решил просто навесить много маленьких и не очень глубоких полочек под конкретный инструмент или материал. На фотках ниже видно что из этого получилось. Навешивал их в средней части шкафа, в основном под болты, саморезы и электроинструмент, чтобы под ними осталась большая выдвижная полка, а под ней отсек для компрессора и малярки. Так же по краям шкафа, была встроена пара ниток подсветки, которая включается при открытии двери.



Инструментальный шкаф в квартире

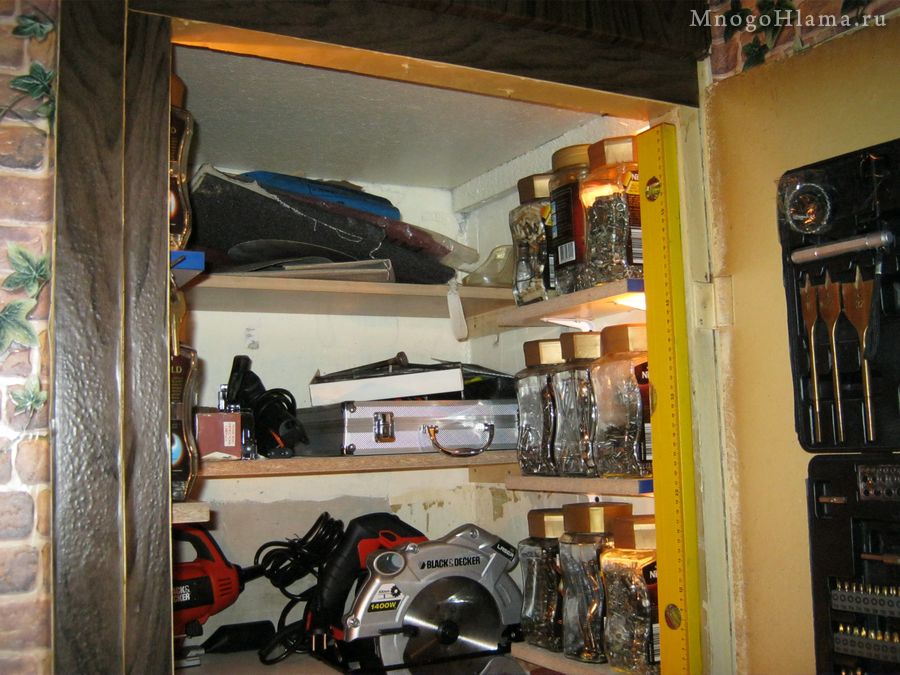

Инструменты в шкафу

Инструментальный ящик в квартире

Инструменты в шкафу

На фото ниже видно что после этого апгрейда, осталась неиспользуемая пустота посерёдке шкафа. Вот на это место, я и решил пристроить небольшой выдвижной ящик, увеличив тем самым полезную площадь для разнообразного инструментального барахла.

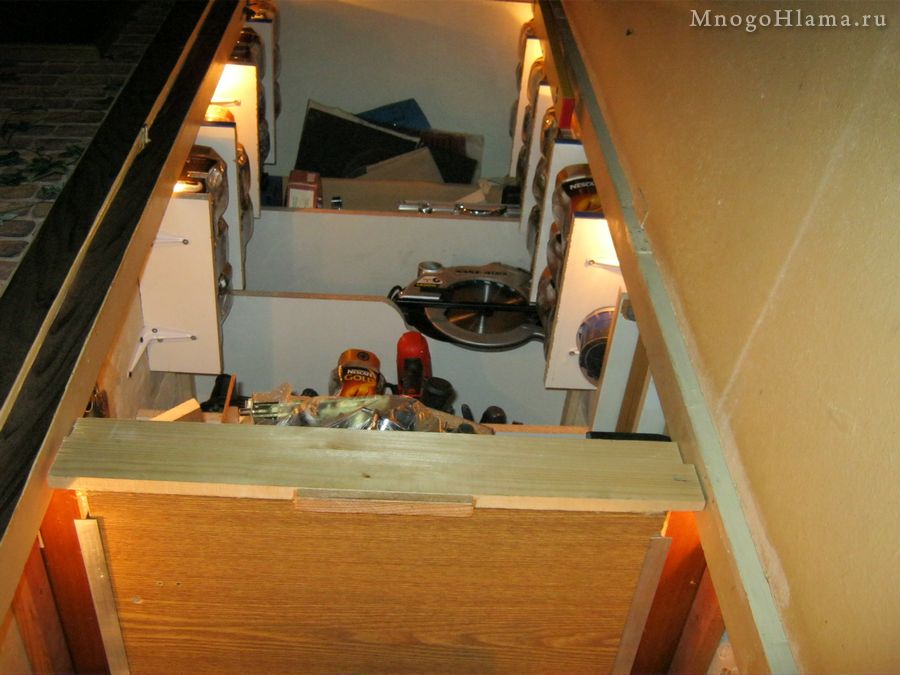

Выдвижная полка в инструментальном шкафу

Инструментальный шкаф внутри

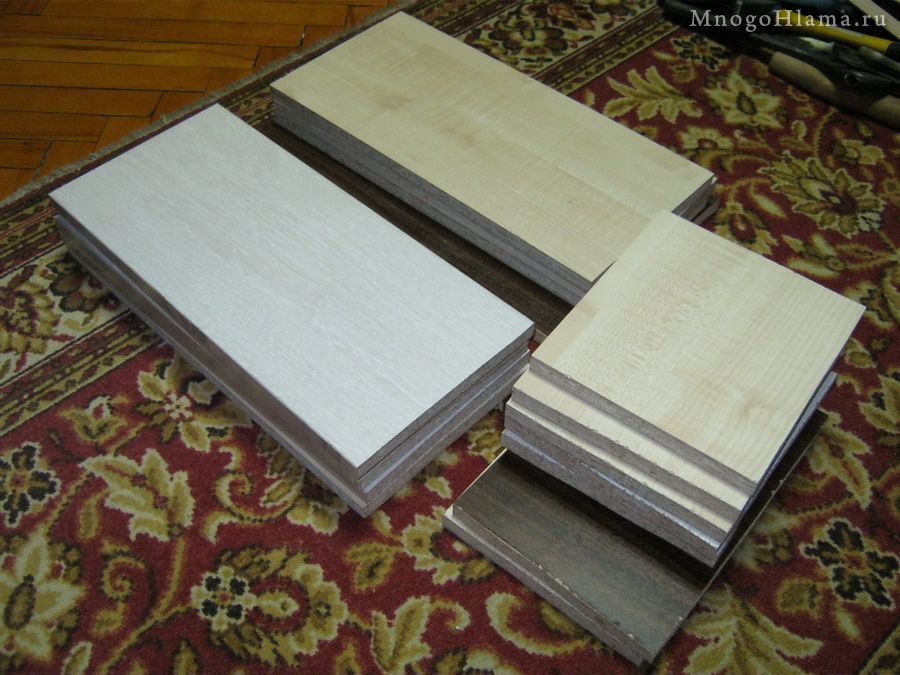

Это собственно огрызки дсп из которых буду собирать ящик.



Куски ДСП для ящика

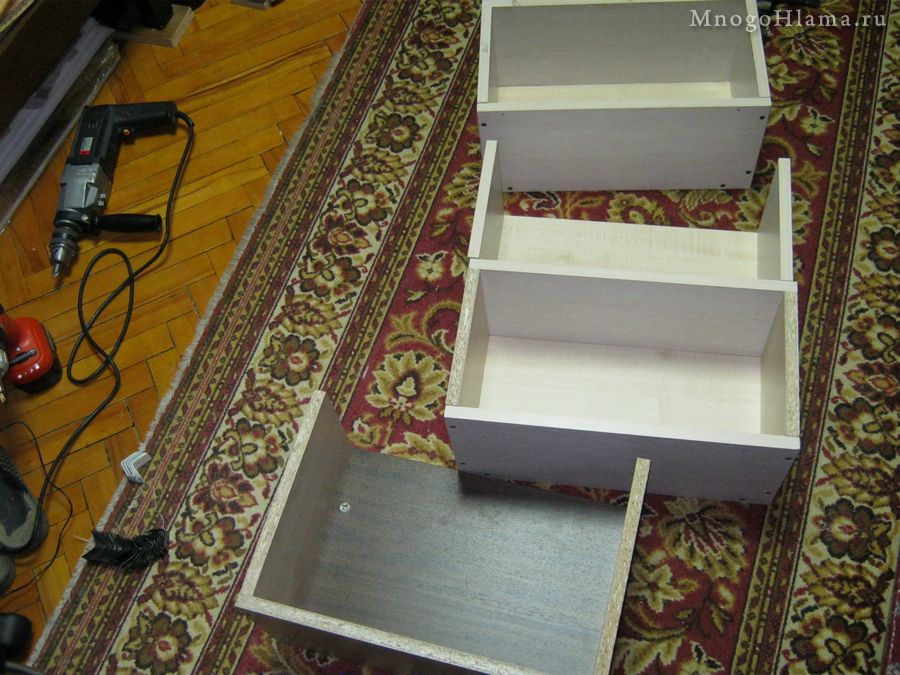

Сборка ящика для инструментального шкафа

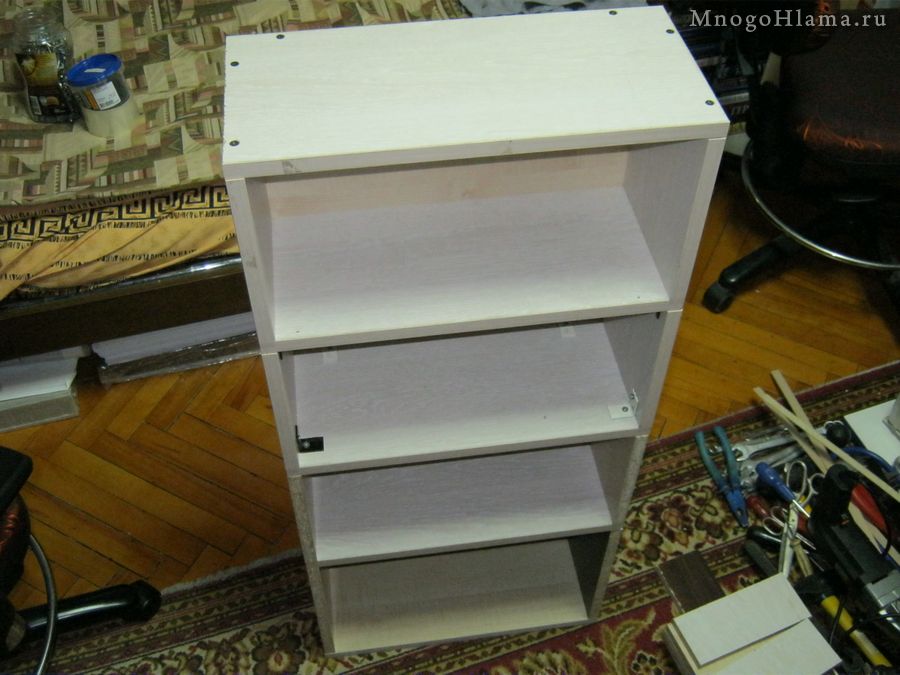

Как то так он выглядит в итоге. Скручен на обычные саморезы и железные уголки.



Инструментальный ящик

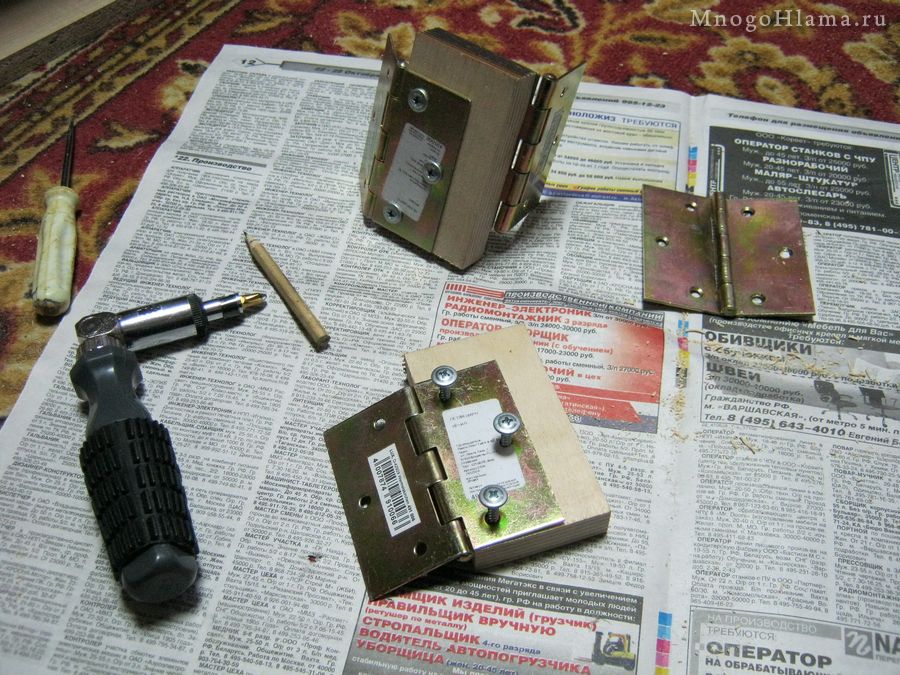

Предполагалось отводить его в сторону, как обычную дверь. Но так как этот ящик будет расположен несколько глубже, относительно дверной коробки шкафа, то пришлось соорудить вот такие вот петли, чтобы с их помощью можно было выдвигать ящик из шкафа.



Самодельные петли для ящика

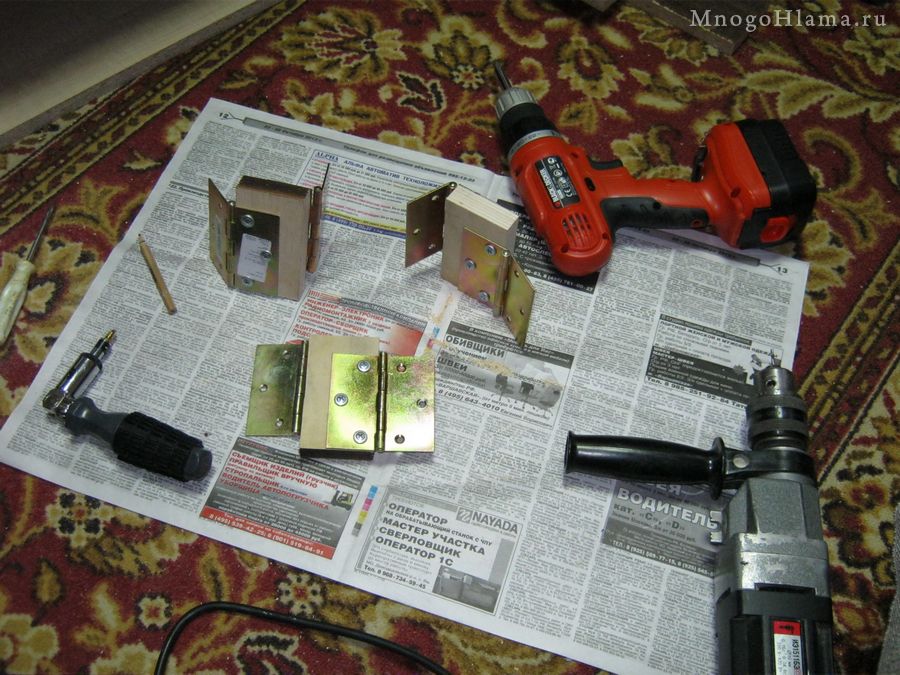

Сборка петель для ящика

Собственно, уже прикрученный на своё место ящик. На первый взгляд, всё вроде замечательно, но стоило открыть его, как все эти петли начинали идти на излом. И в итоге этот ящик висел по диагонали и это учитывая то, что в нём ещё не было инструмента.

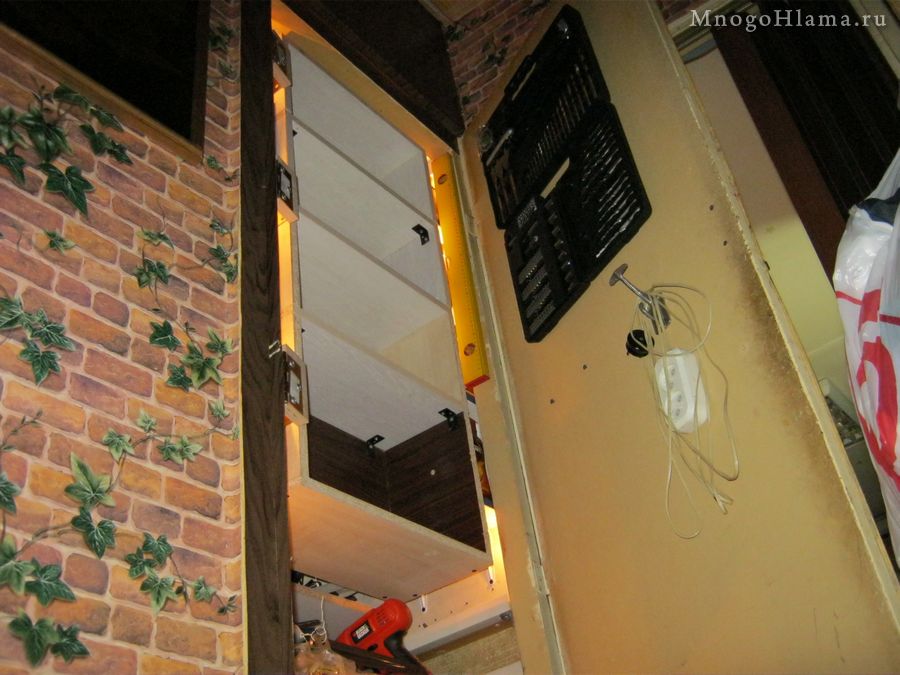

Ящик для инструментов установлен в шкаф

Петли удерживают ящик в шкафу

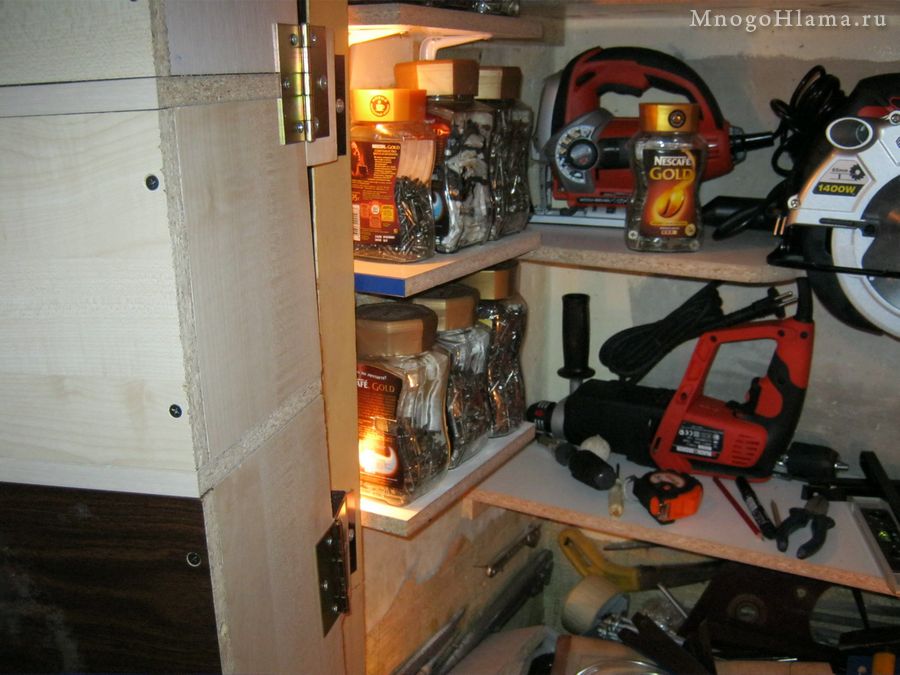

Перекос ящика на мебельных петлях

Излом ящика на мебельных петлях

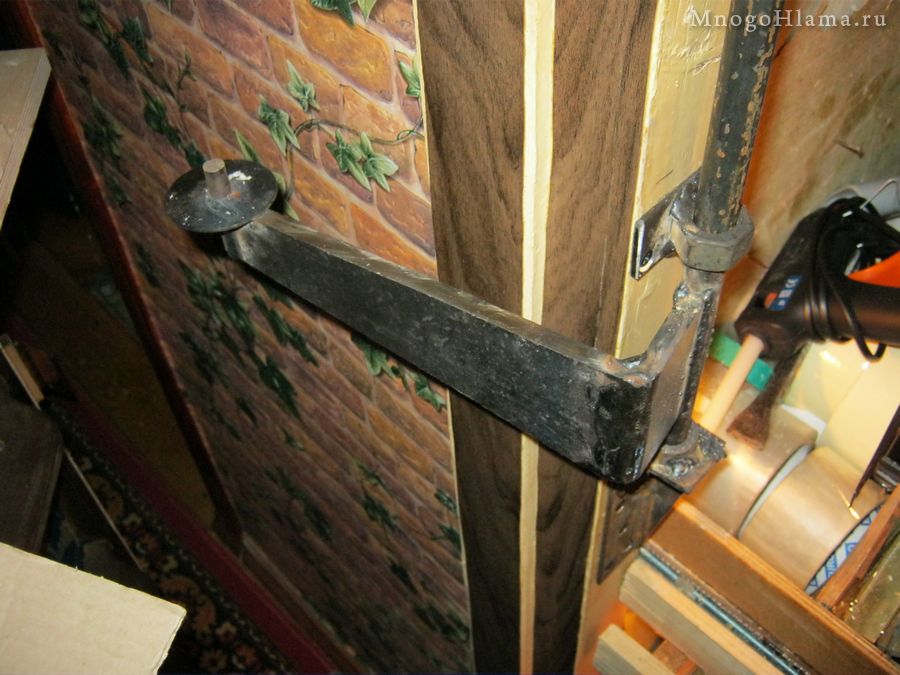

В общем пришлось отказаться от этих мебельных петелек и попросить друзей, сварить нечто по мощнее. В итоге получилась вот такая петля из толстого листового железа, кругляка, гаек и уголка, на которой теперь можно смело повеситься, а она даже не прогнётся :-)



Сваренная петля для инструментального ящика

Самодельная сваренная петля для ящика с инструментами

Так как вся масса ящика с инструментами, будет приходится на нижнюю часть этого шарнира, то в верхней части шарнира, уголок выполнен из тонкой полосы, ибо нагрузки там минимальны.

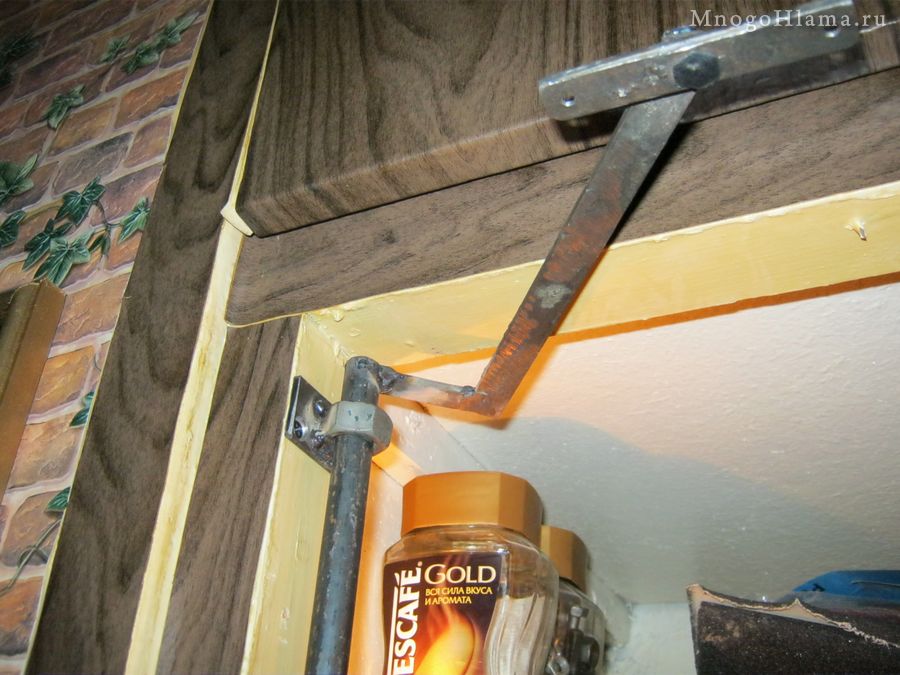

Верхняя часть шарнира

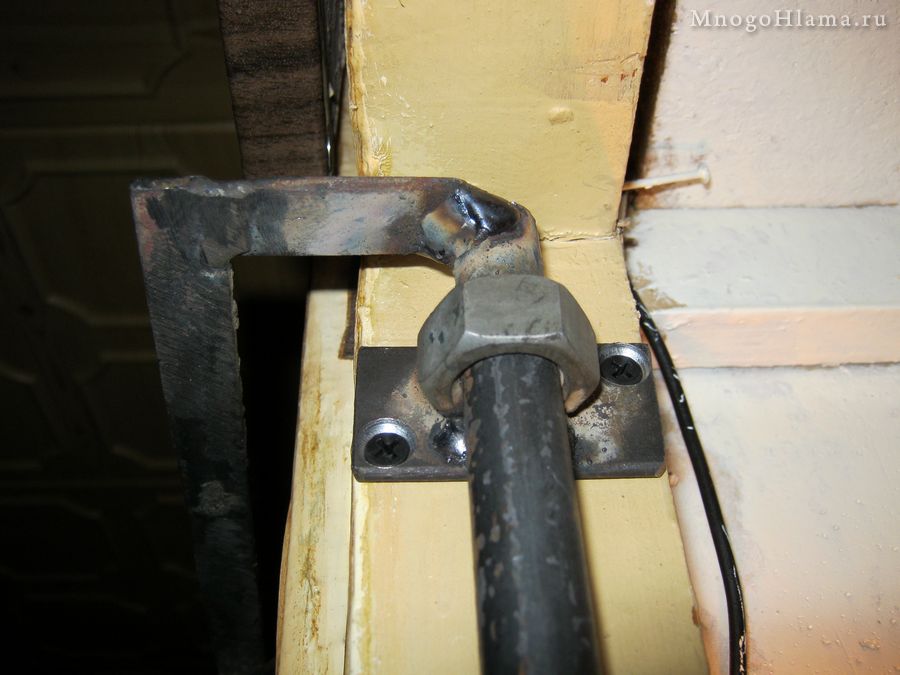

Крепление верхней части шарнира

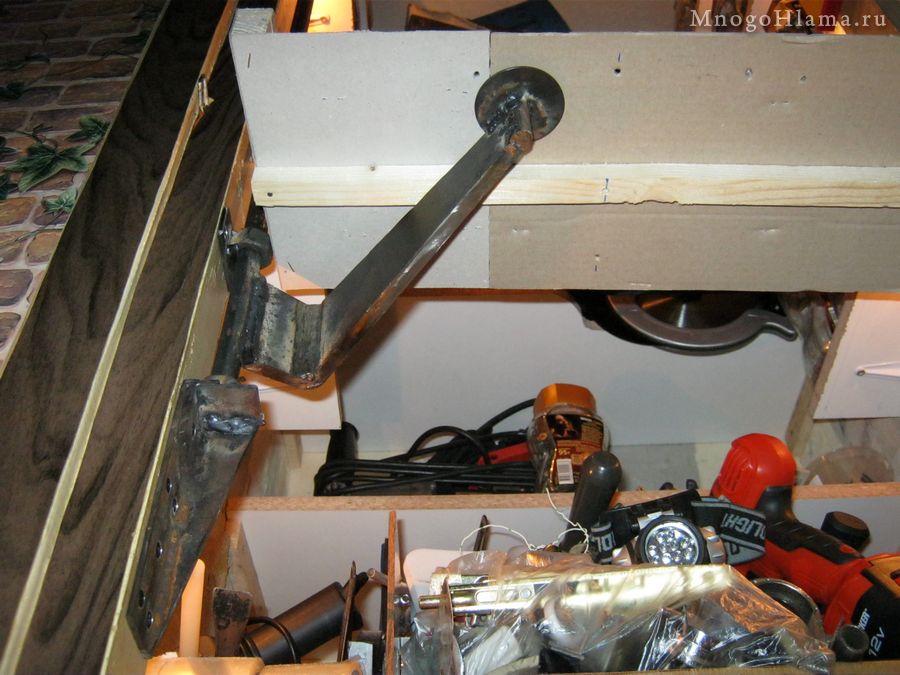

Здесь виден картонный шаблон по которому отмеривались размеры шарнира, чтобы ящик мог свободно погружаться в шкаф.



Основание самодельного шарнира

Так же было вырезано основание из листового железа, на котором будет вращаться ящичек.

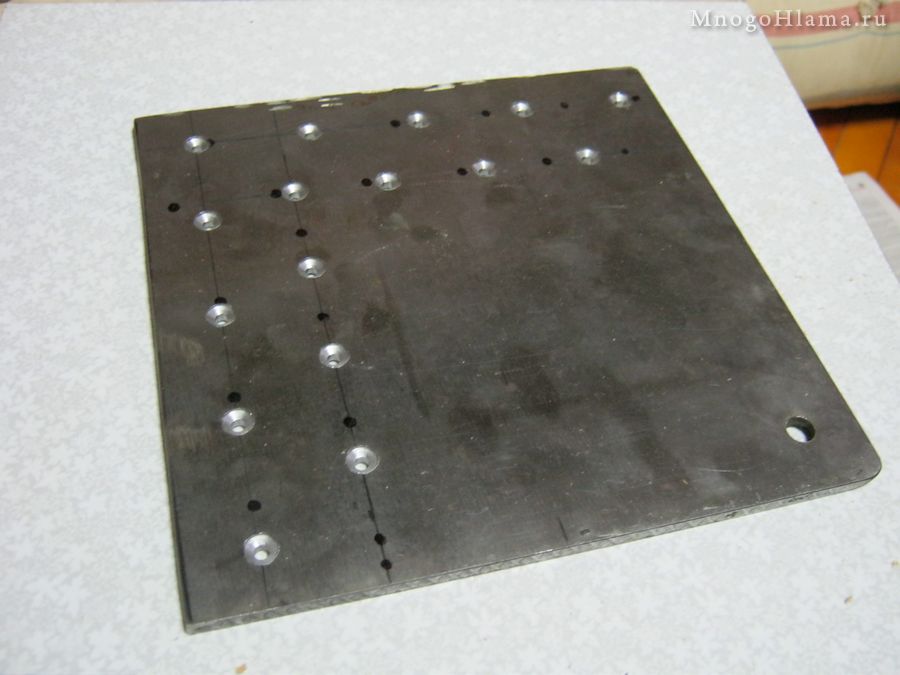

Основание для ящика из листового железа

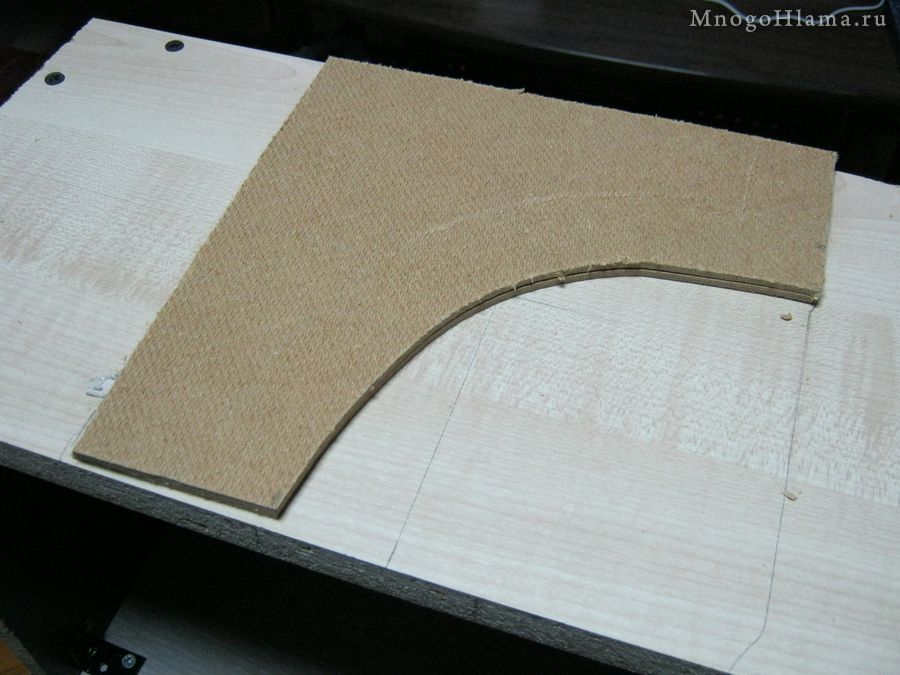

Куски оргалита под железное основание

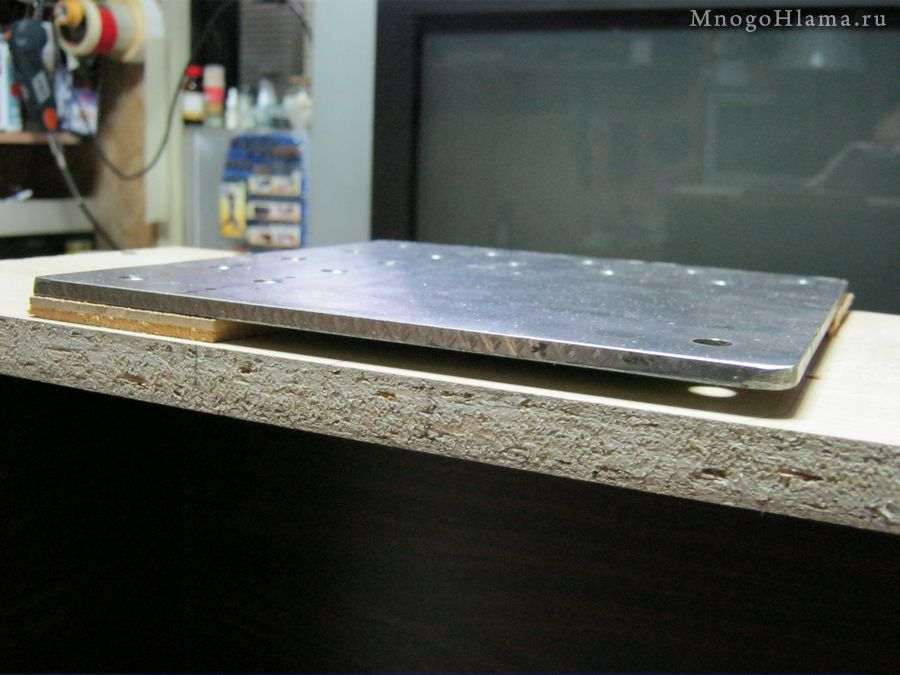

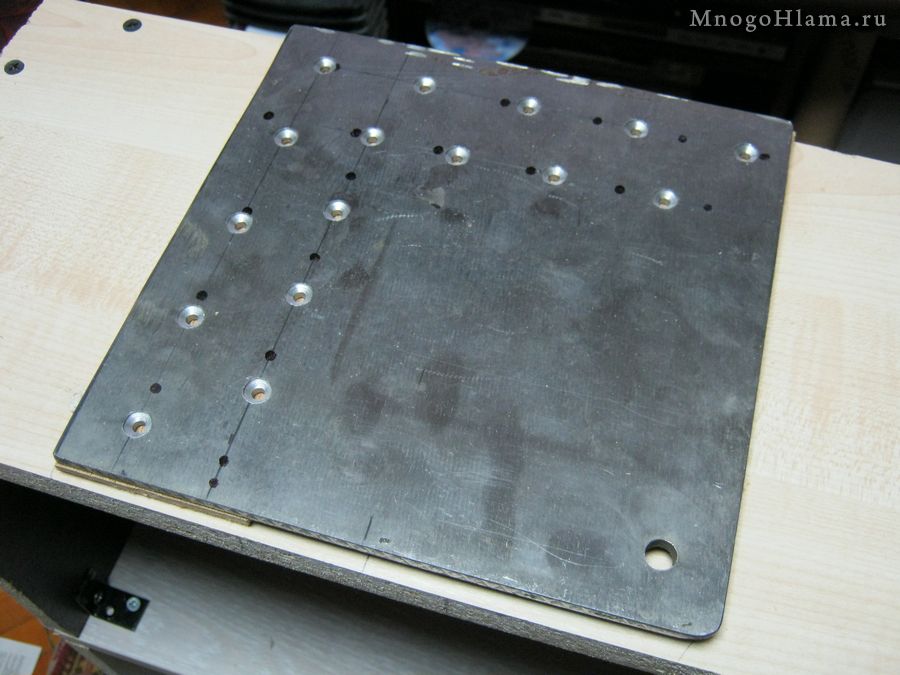

Примерка плиты к основанию ящика

Примерка плиты к основанию ящика

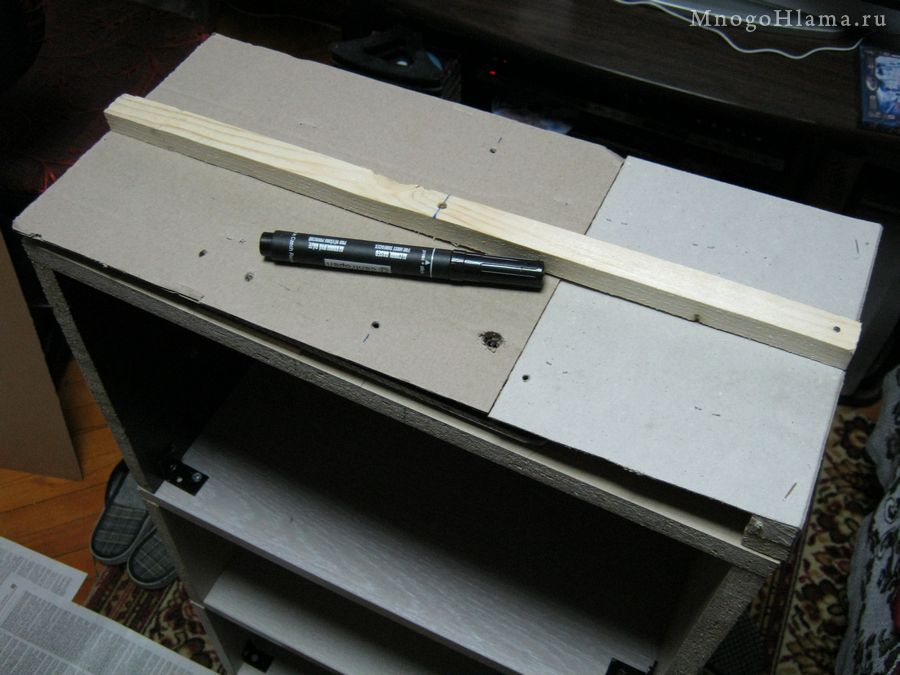

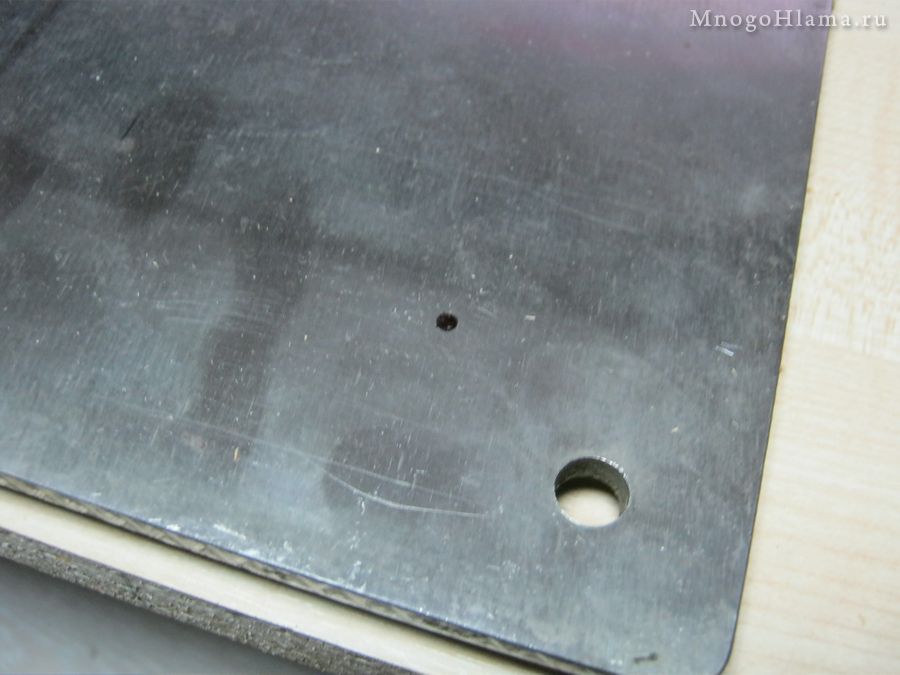

Переносим отметку отверстия под штырь, с картонного шаблона на лист железа и рассверливаем.



Перенос отметки под отверстие в плите

Перенос отметки под отверстие в плите

Сверлим отверстие в железном основании ящика

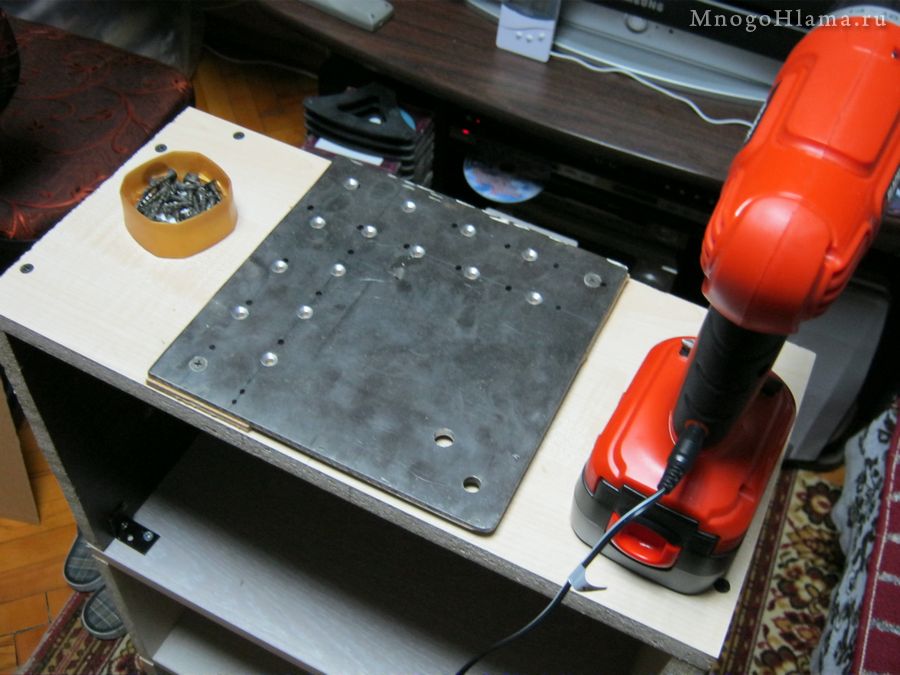

После чего, прикручиваем эту железяку к основанию ящика.



Прикручиваем железную основу к деревянному ящику с инструментами

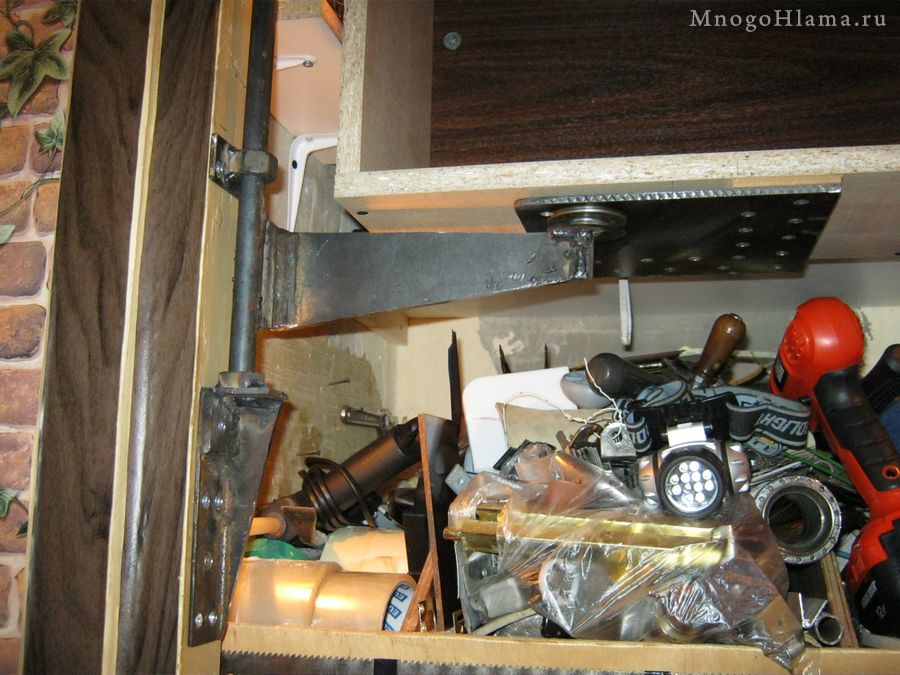

В завершении, слегка смазал солидолом все трущиеся поверхности этого шарнира, надел этот ящик на штырь нижней опоры и закрепил его, привернув верхний край петли, к ящику. На этой мощной петле, ящик теперь легко и без особых усилий, вращается одним пальцем.

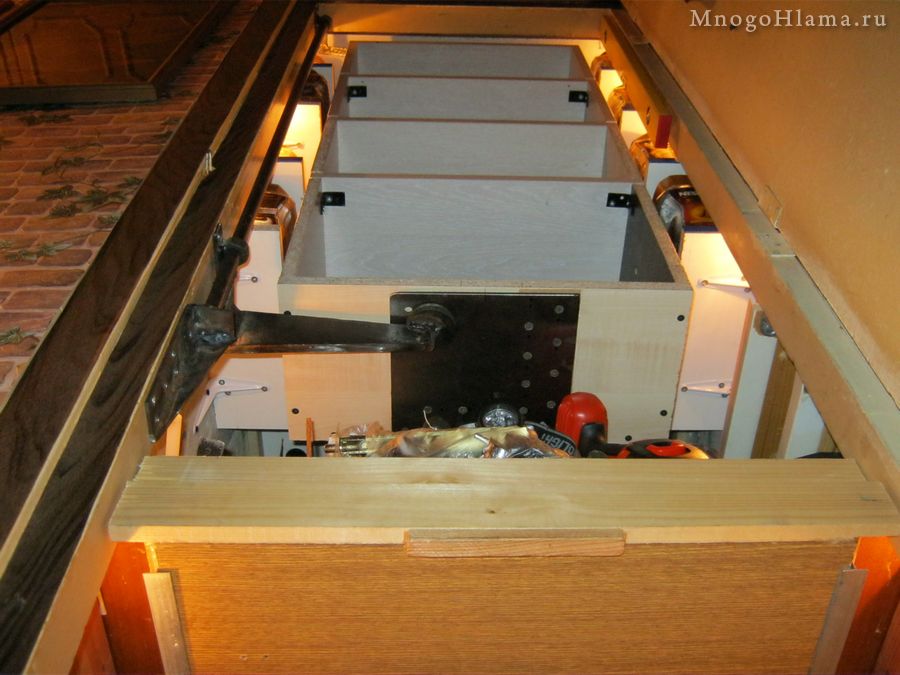

Установка ящика в инструментальный шкаф

Установка ящика в инструментальный шкаф

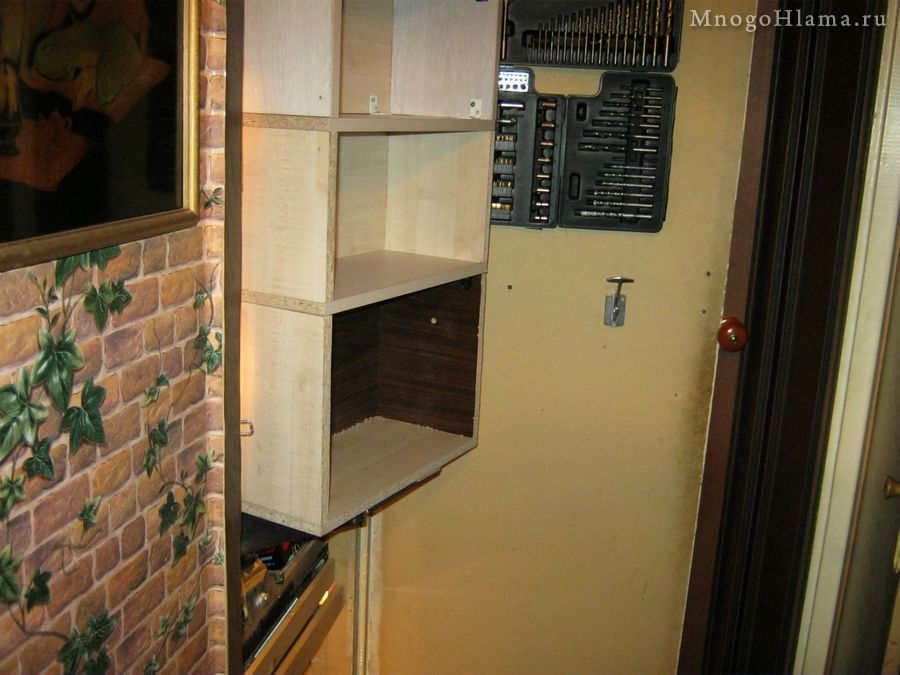

Выдвижной ящик для инструментов

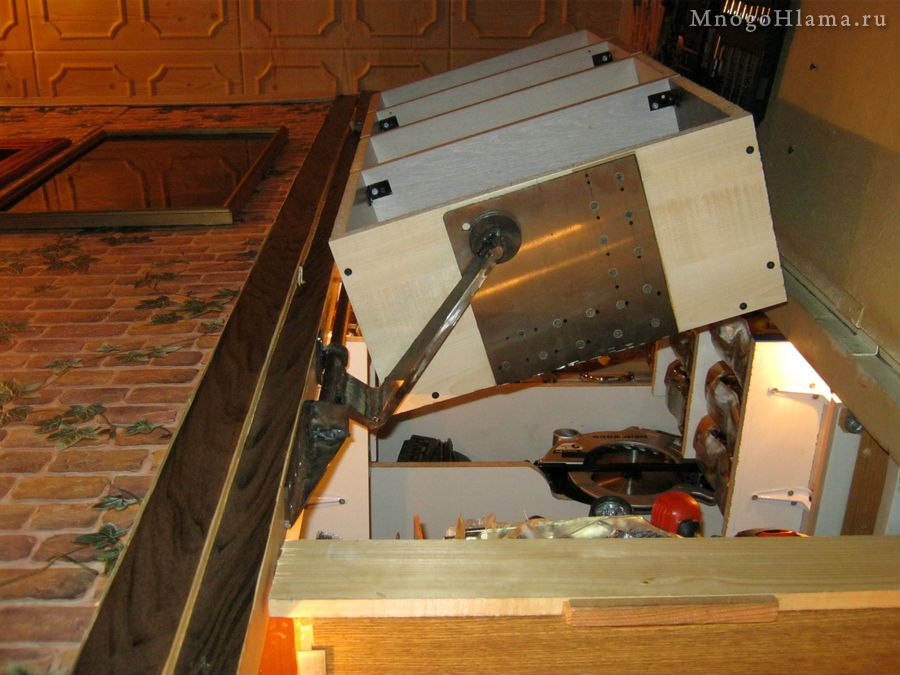

Самодельный раскладной ящик для инструментов

Раскладывающийся инструментальный шкаф

Инструментальный шкаф разложен

Инструментальный шкаф в разложенном состоянии

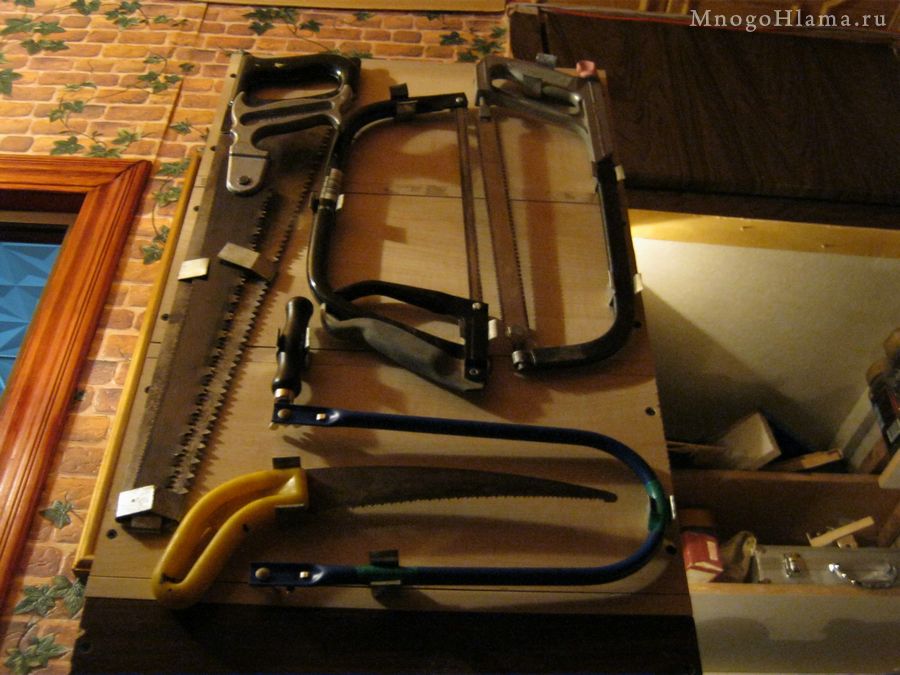

На тыльной стороне этого ящика, прикрутил фрагменты оцинкованных полосок, которые выполняют роль подпружиненных держателей, удерживая негабаритный инструмент ввиде разнообразных ножовок по дереву и металлу.



Крепление ножовок и прочего инструмента на ящике

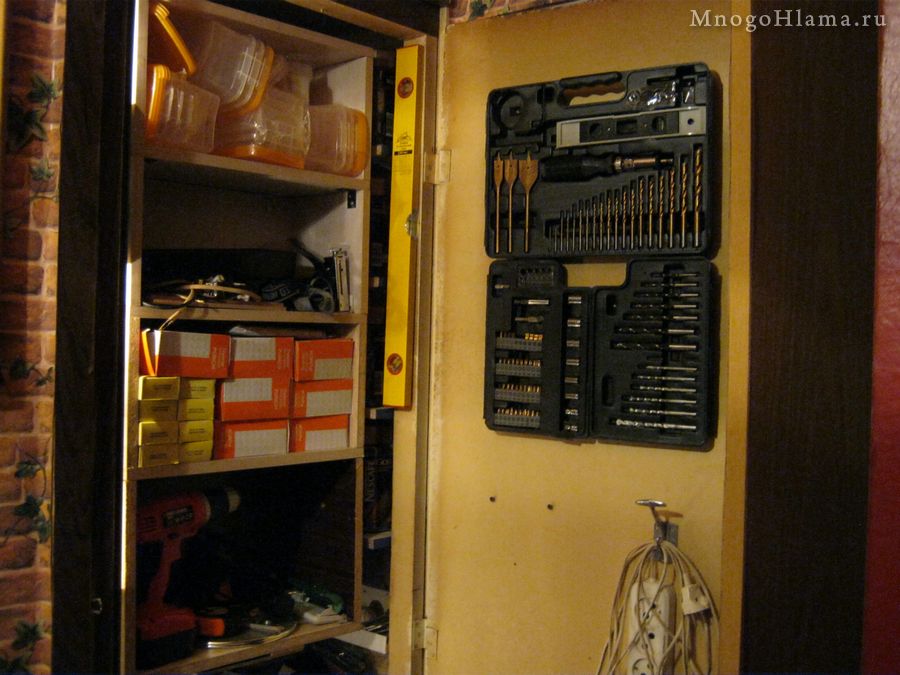

Квартирный раскладной инструментальный шкаф

Немножко видео в котором этот ящик в действии.




К сожалению пока не стал окончательно обживать этот ящик, встраивая в него разнообразные стаканчики и ячейки для рожковых ключей, отвёрток, свёрл, молотков и прочего инструмента, ибо способ открытия этого ящика со временем разонравился. Сама идея не плоха, но только если дверь открывается редко или автоматически. А так, при каком нибудь незначительном ремонте в квартире, порой приходится по десятку раз, соваться в этот шкаф и терять драгоценное время на выдвигание из него ящика :-) Сейчас в планах перенести этот ящик на дверь, чтобы при открытии всего лишь одной двери, весь инструмент был бы, как на ладони, то есть в одно движение руки. Но для этого надо менять саму дверь, так как эта очень старая, рыхлая (ДСП), слегка изогнута и со слабыми петлями.
