Как разобрать и помыть клавиатуру Mitsumi

Можно не разбирать корпус, а только снять кнопки и помыть их, а сам корпус очистить салфетками и ватными палочками. Но поглядев на свою клавиатуру при ярком свете, решил не заниматься мазахизмом с ватными палочками а разобрать её полностью и как следует помыть. Не забудьте сфотографировать клавиатуру, перед тем как начнёте её разбирать, по картинке немного легче будет расставить кнопки на свои места.   :-)

Категорически не рекомендуется мыть клавиатуру полным погружением в воду, при этом не разобрав её. По крайней мере, такие как на фото ниже, ибо новые клавиатуры возможно устроены несколько иначе. Так как конструкция таких клавиатур напоминает слоёный пирог, который состоит из нескольких плёнок с контактами и резиновым ковриком с кнопками. Поэтому попавшая между ними вода, в какой то степени замкнёт все контакты, к тому же сохнуть этот пирог без разбора клавиатуры будет не один месяц.



Грязная клавиатура Mitsumi

Клавиатура фирмы Mitsumi, ей более пяти лет, работает безотказно.



Маркировка на корпусе клавиатуры Mitsumi

Вот так выглядит она до купания.



Грязная клавиатура Mitsumi

Грязные кнопки клавиатуры Mitsumi

Снимал кнопки простым подковыриванием отвёрткой за один край, глубоко её не поднутрял, второй рукой придерживал снимаемую кнопку с противоположной стороны, чтобы кнопка не шла на излом а приподнималась вертикально до тех пор пока не соскочит с фиксаторов.



Вынимаем грязные кнопки клавиатуры

У клавиши "Пробел" фиксатор находится посерёдке, а значит подковыриваем кнопку не за край а посерёдке.



Снимаем грязные кнопки клавиатуры

Снимаем грязные кнопки клавиатуры

Снятые грязные кнопки клавиатуры

Кнопки сняты, теперь стал ещё лучше виден чернозём, набравшийся под кнопками за годы эксплуатации   :-)



Грязный корпус клавиатуры под кнопками

Грязный корпус клавиатуры под кнопками

Грязный корпус клавиатуры под кнопками

Грязный корпус клавиатуры под кнопками

Переворачиваем и откручиваем все шурупы, они разной формы, по периметру одни а в центре другие.



Отворачиваем винты клавиатуры

Снимаем заднюю крышку.



Разобранная клавиатура

Разобранная клавиатура

Откручиваем железный крепёж с приклееным на него резиновым уплотнителем, высвобождая тем самым резиновый коврик с кнопочками и подложку из трёх листов, со всей разводкой дорожек к кнопкам.



Зажим платы клавиатуры

Вытаскиваем весь этот "матрас" целиком.   :-)



Резиновые кнопки с подложкой

Разобранная клавиатура

Вынимаем плату, она уже не держится.



Плата клавиатуры

Почти всё готово для купания    :-)



Разобранная клавиатура готова к мытью

Осталось только снять пружины и металлические скобы с самых больших кнопок.



Бальшие и грязные клавиши клавиатуры

Снимаем скобы и пружины с больших клавиш

Скобы перепутать сложно, но внимательность при обратной установке не помешает.   :-)



Снимаем скобы и пружины с больших кнопок

На этом с разборкой всё, кнопки в пакет и идём купаться.



Как разобрать и помыть клавиатуру

В пакет залил немного тёплой воды и засыпал горсть персила, хорошенько перемешал всё это дело, как ни странно, но хватило пяти минут перемешивания и на кнопках не осталось и следа от жира и грязи. Корпус чистил щёткой, всё с тем же порошком, такое купание не выдержали бумажные наклейки, одна сверху и пара заводских снизу. На мытьё ушло минут 15.



Моем клавиши и корпус

Клавиши в пакете с водой

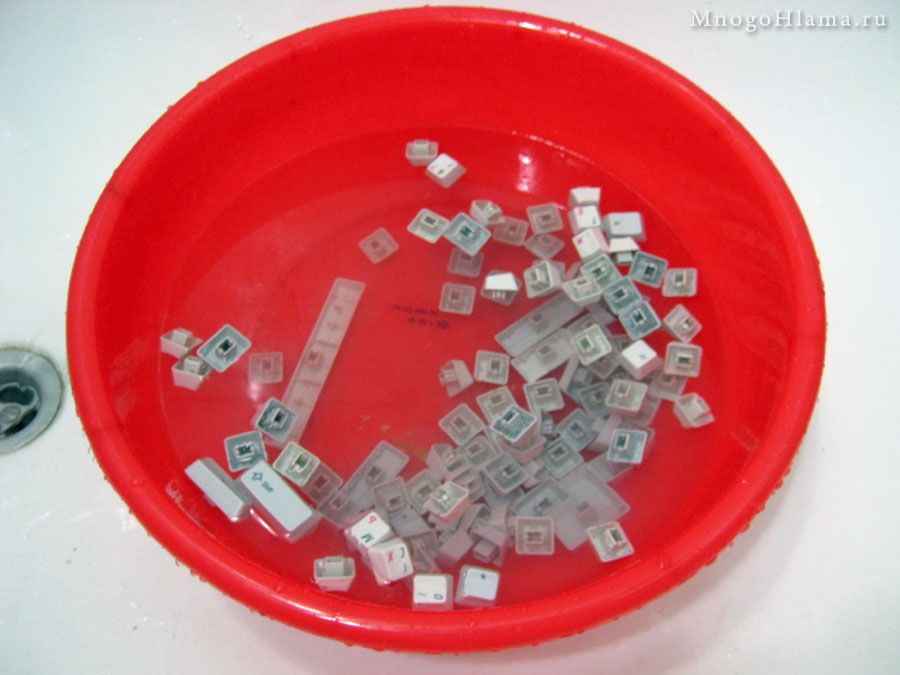

Полоскаем.



Полоскаем клавиши

Стряхиваем воду с кнопок, особенно из внутренней полости фиксатора и сушим.



Как разобрать и помыть клавиатуру

Корпус клавиатуры

Как разобрать и помыть клавиатуру

Как разобрать и помыть клавиатуру

Я думал что на отмывание корпуса и кнопок потрачу много времени, оказалось что больше всего времени я потратил на сборку этой головоломки из пятнашек. Программист из меня никакой, так как при свете и с фотографией я ещё долго возился с расстановкой кнопок на свои места    :-)



Сортировка клавиш

Самое сложное позади, теперь самое приятное, сборка.   :-)



Клавиши

Всё в обратном порядке, плата, матрас, крепёж. Перед установкой платы, отмыл провод клавиатуры.



Как разобрать и помыть клавиатуру

Крышку на место.



Как разобрать и помыть клавиатуру

Очищаем скобы от старой смазки и грязи.



Скобы и пружины с клавиш

Возвращаем на место пружины и скобы.



Большие клавиши

Смазал маслом места контакта скоб с кнопками и корпусом, если масла нет, то этот пункт можно пропустить, абы какое масло лучше не лить (масло не должно разъедать пластик). Я для этого использовал буржуйское силиконовое масло, при покупке которого, мне насвистели что оно не агрессивно к пластику.



Большие клавиши клавиатуры

Ставим кнопки на место, я начал с больших, так как их установка чуть сложней, надо следить чтобы пружины попали на свои посадочные места на корпусе, скобы по направляющим попали под крючки на корпусе, ну а самой клавишей попасть в фиксатор до щелчка.



Установка клавиши "Пробел"

Как разобрать и помыть клавиатуру

Установка клавиш

Как разобрать и помыть клавиатуру

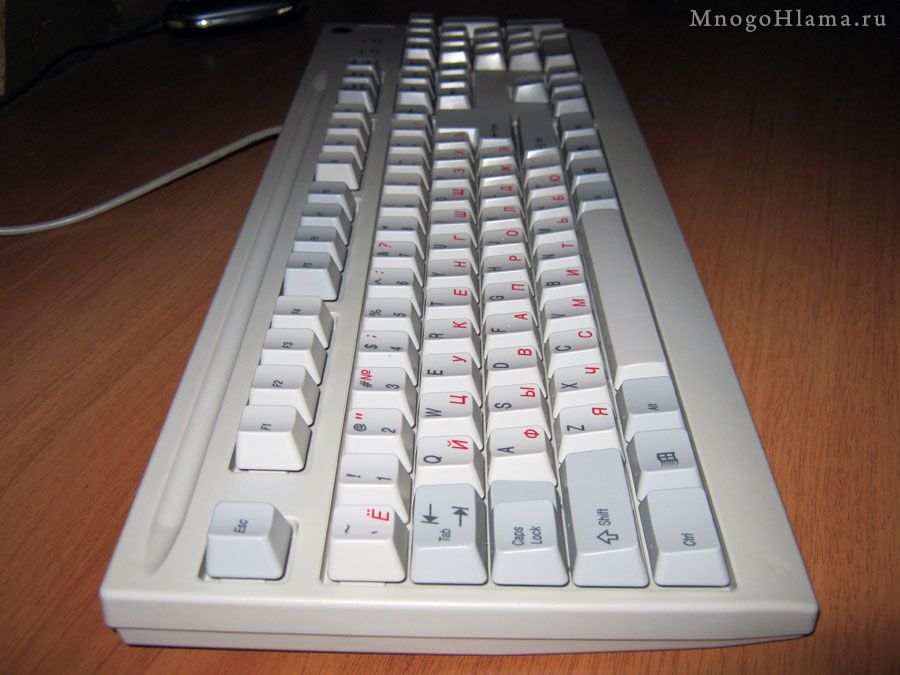

Теперь клавиатура выглядит как новая. Эти фотки сделал со вспышкой, с ней цвета ближе к реальности.



Как разобрать и помыть клавиатуру

Как разобрать и помыть клавиатуру

Как разобрать и помыть клавиатуру

Как разобрать и помыть клавиатуру

Как разобрать и помыть клавиатуру

Отмытая своими руками клавиатура

Чистая и отмытая клавиатура

Конструкции клавиатур у производителей разные, поэтому у вас может пойти не всё так просто как у меня, но для владельцев стандартных клавиатур эта тема может быть полезна.
