Форма для отливки колеса из эпоксидной смолы

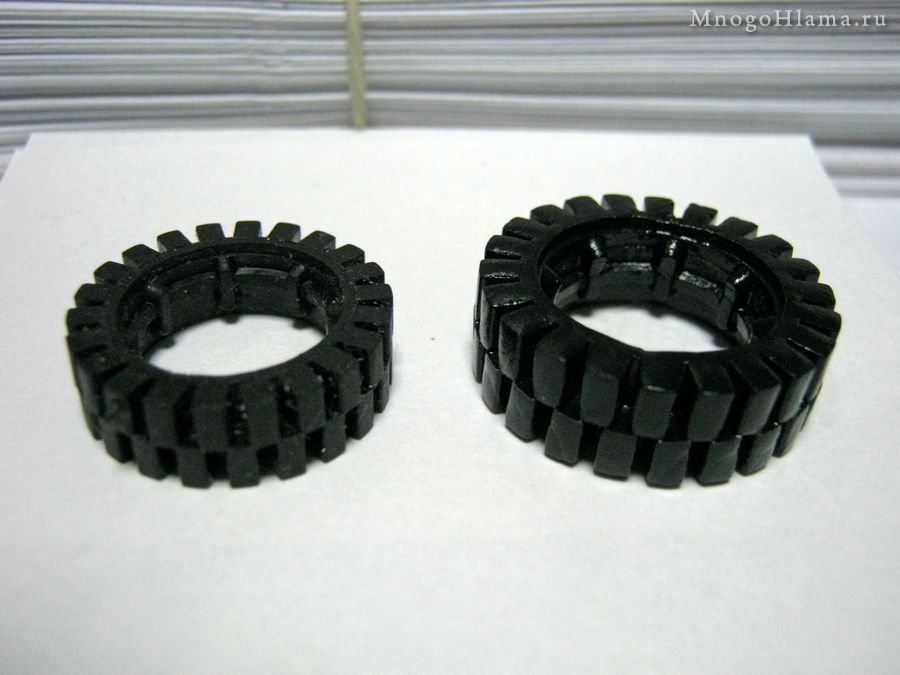

Очередные эксперименты с формочками. На этот раз понадобилось изготовить четыре вот таких вот колеса для модели машины. Первое что пришло в бошку, так это взять и обмазать прототип силиконом и тем самым получить многоразовую форму для отливки четырёх колёсиков из эпоксидной смолы. На фото ниже видно что из всего этого получилось. Имеем два резиновых колеса, одно из них замуровал в монтажный силикон. Но к сожалению произошла какая то хим-реакция силикона с резиной. Из-за этого, через сутки резиновое колесо ужасно раздулось и разорвало ещё не полностью высохшую силиконовую форму. На фото виден посерёдке раздутый прототип резинового колеса. Думал со временем обратно усохнет, но этот бублик уже почти месяц лежит на полке, но так и не вернулся к первоначальным размерам. Единственная положительная особенность этого разбухания, это то что по сравнению с его братом, он стал более мягким и эластичным.

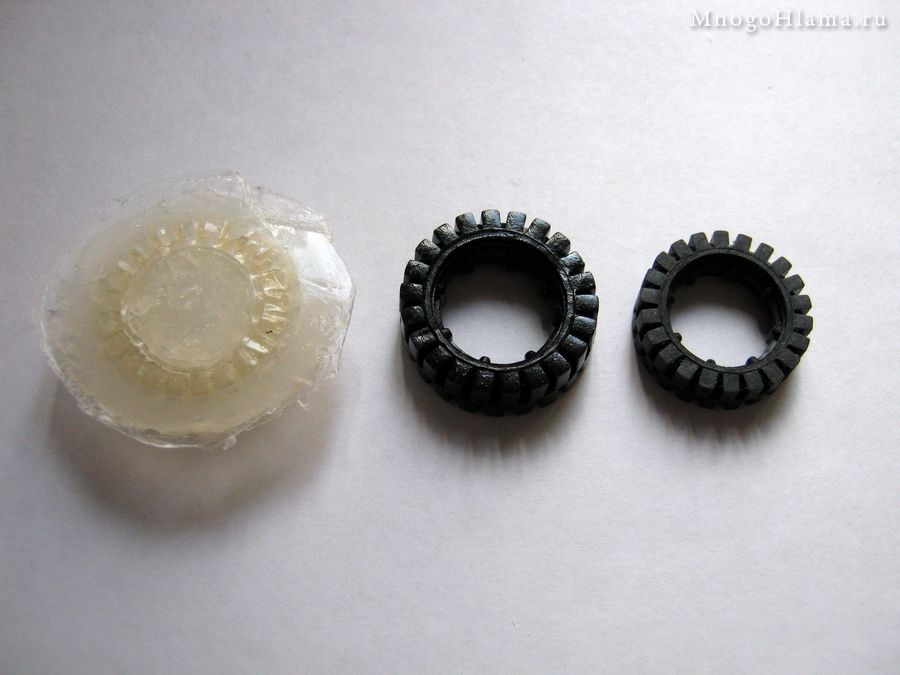

Резиновое колесо раздулось от силикона

Распухшее от силикона колесо

Решил сделать разборную форму из эпоксидной смолы. К сожалению внешний вид у этого колеса не самый лучший для жёсткой формы из двух половинок. Так как очень много граней этого колеса смотрит строго вертикально. Чувствую что будут проблемы при извлечении. Но надеюсь что обильная смазка всё же поможет вытащить из формы готовую отливку.

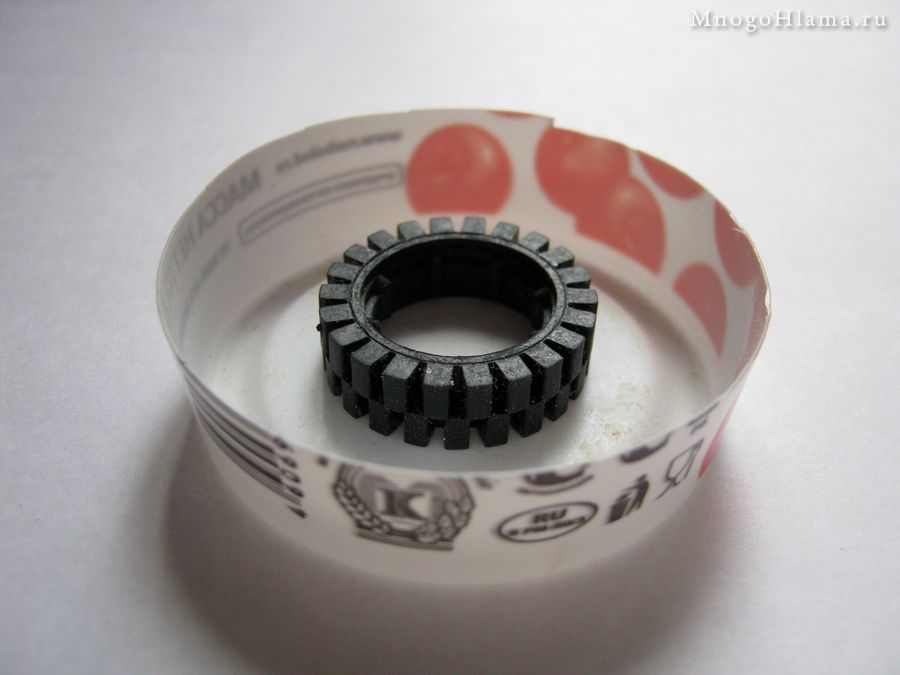

Резиновое колесо в стаканчике

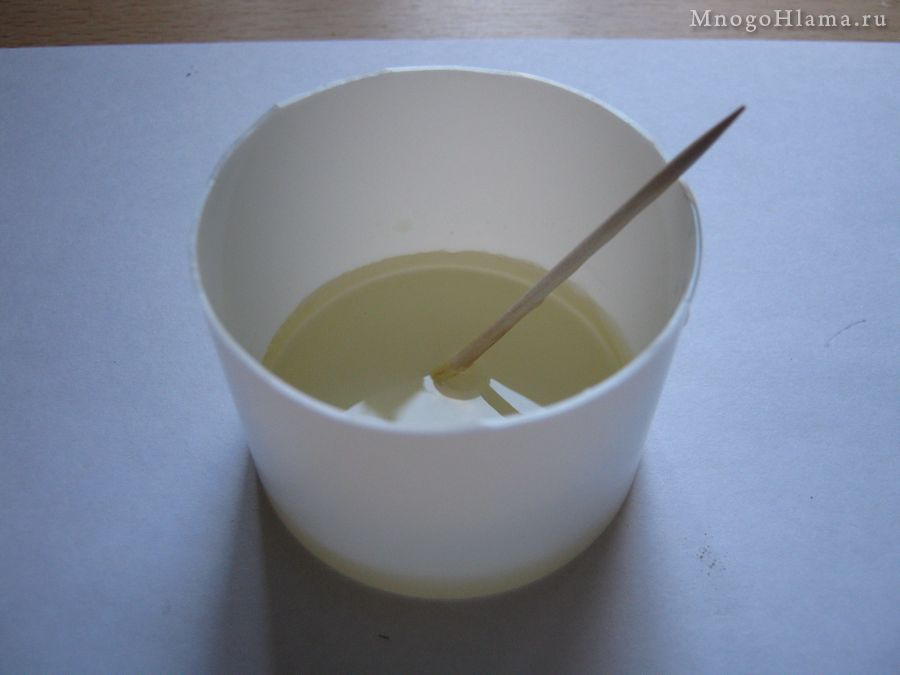

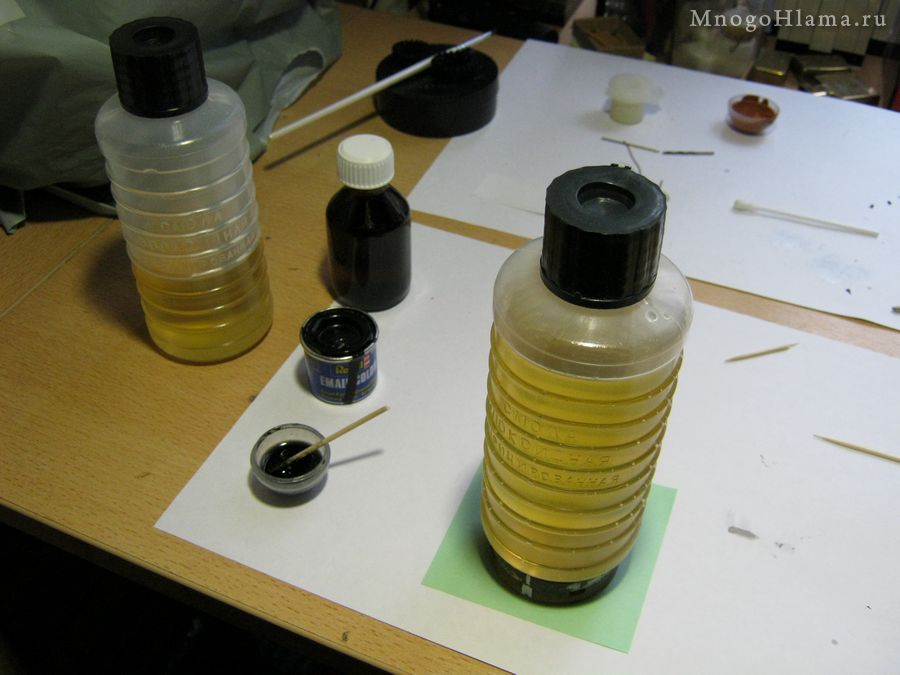

Намешанная эпоксидная смола

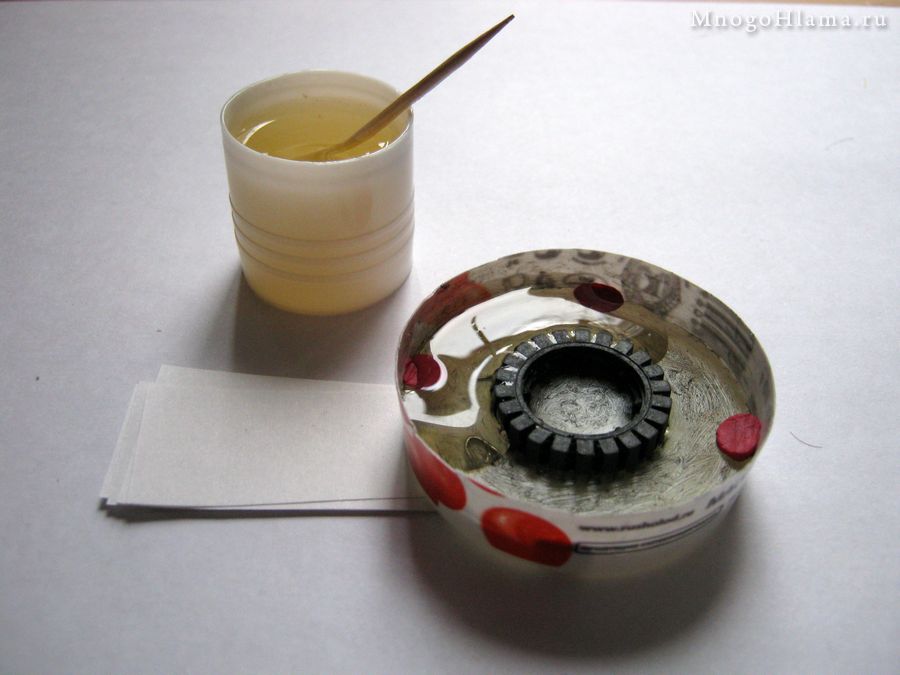

На колесе имеется шов посерёдке, поэтому никаких проблем не возникло при заливке смолы строго до середины колеса. Чтобы смола вокруг, имела связь с внутренней полостью колеса, само колесо слегка приподнял с помощью двух иголок, чтобы смола затекла под него.

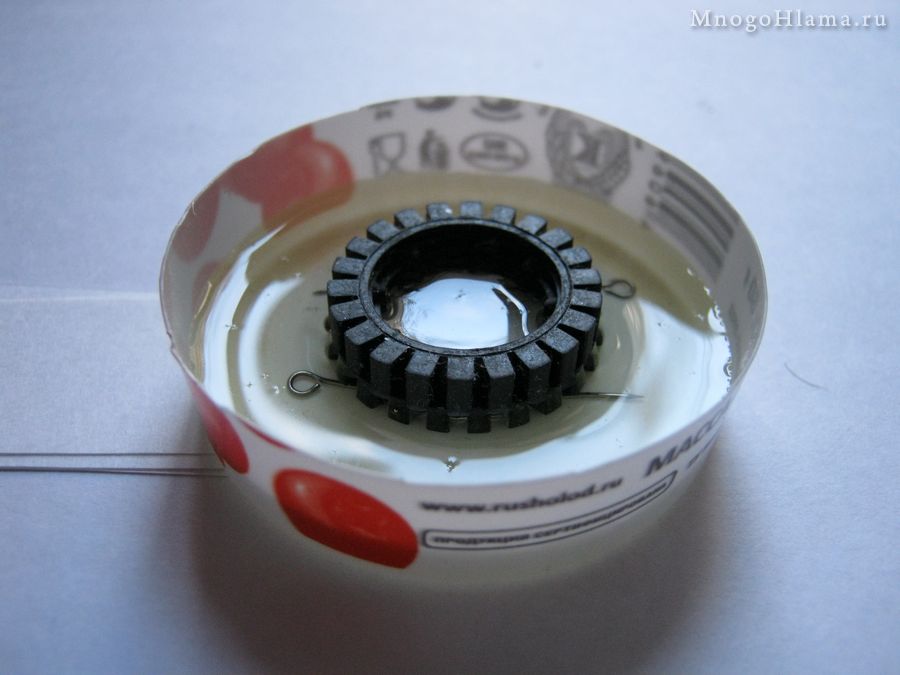

Заливка половины формы

После застывания эпоксидки, приклеил по краям четыре плоских пластилиновых катышка. Эти четыре щели на стыках формы в последствии будут помогать разъединять половинки с помощью отвёртки. Затем кремом для обуви смазал половинку формы и стенки стаканчика. После чего, не спеша (чтобы воздух успевал вытесняться из щелей протектора) залил верхнюю половинку формы. Здесь правда я забыл проточить пару ямок, чтобы они служили направляющими замками при складывании половинок.

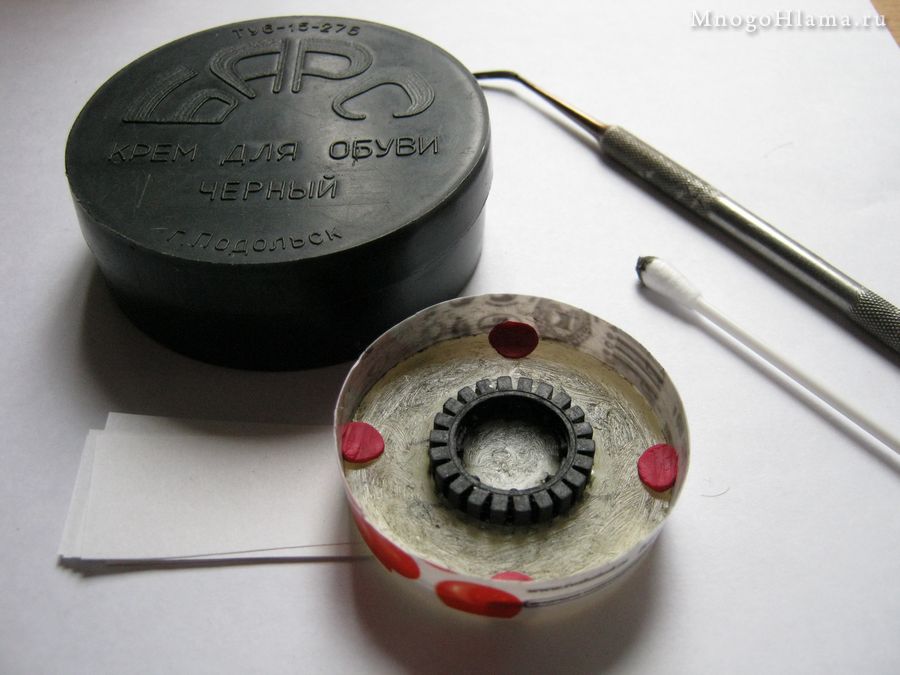

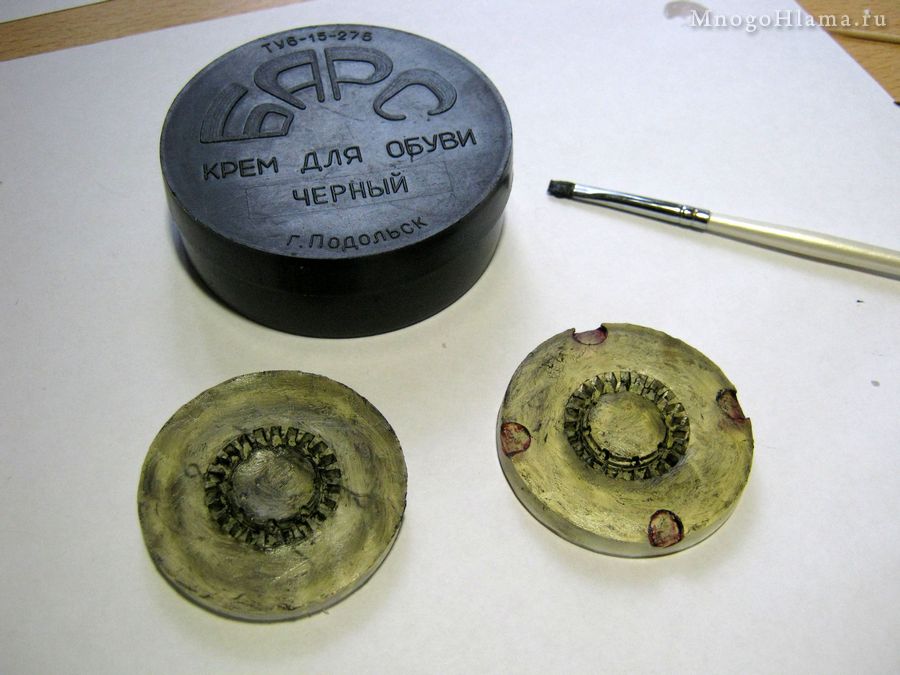

Смазка формы кремом для обуви

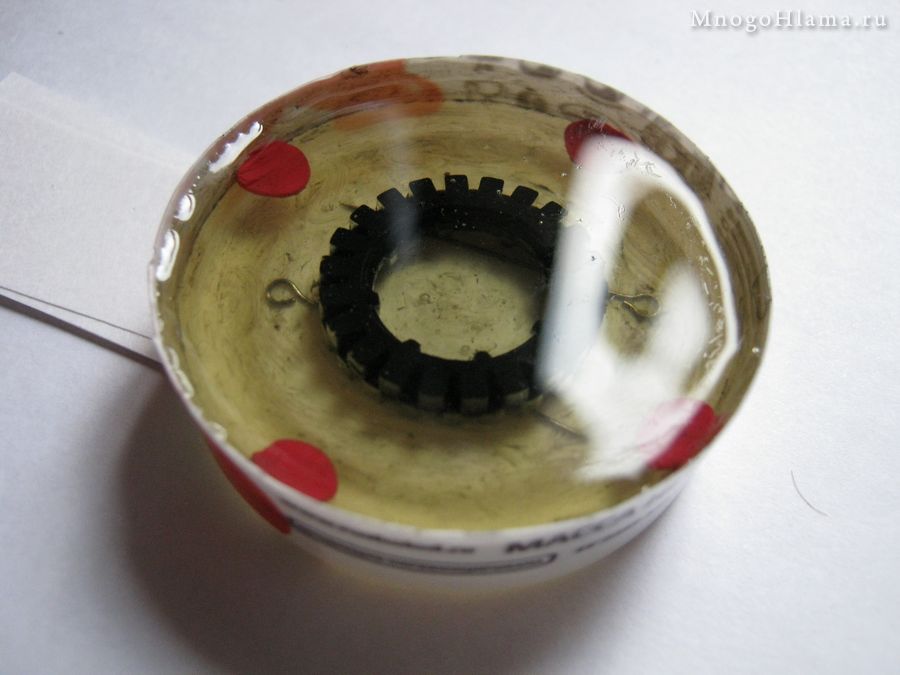

Заливка второй половины формы

Заливка второй половины формы

После того как смола полностью схватилась, отвёрткой разобрал половинки и извлёк резиновый прототип. Так как проточить ямки для замков я забыл, то прежде чем располовинивать форму, с торца проточил надфилем риску, чтобы по ней потом складывать формочку.

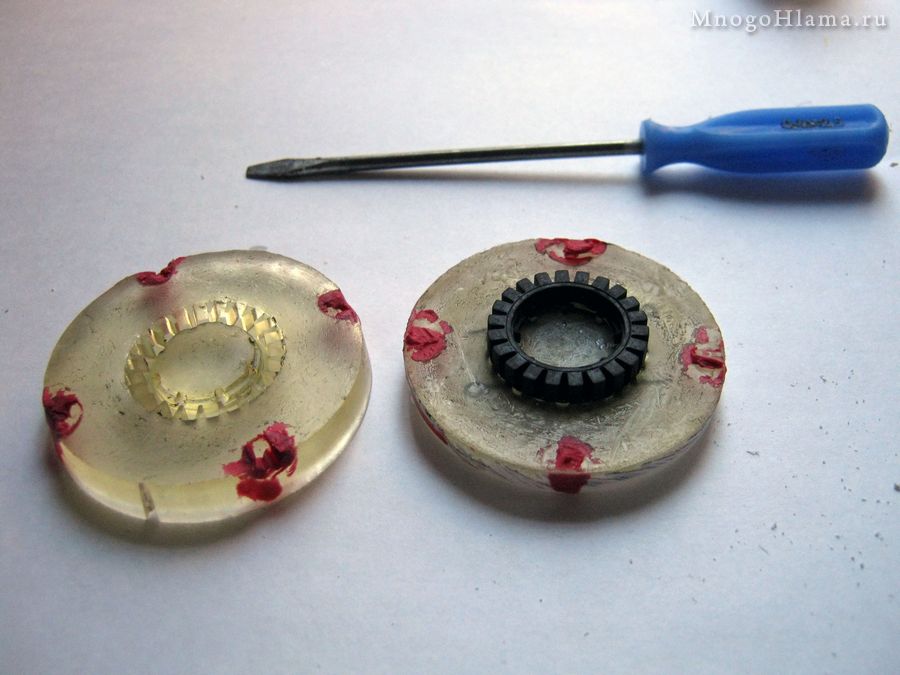

Разборка формы

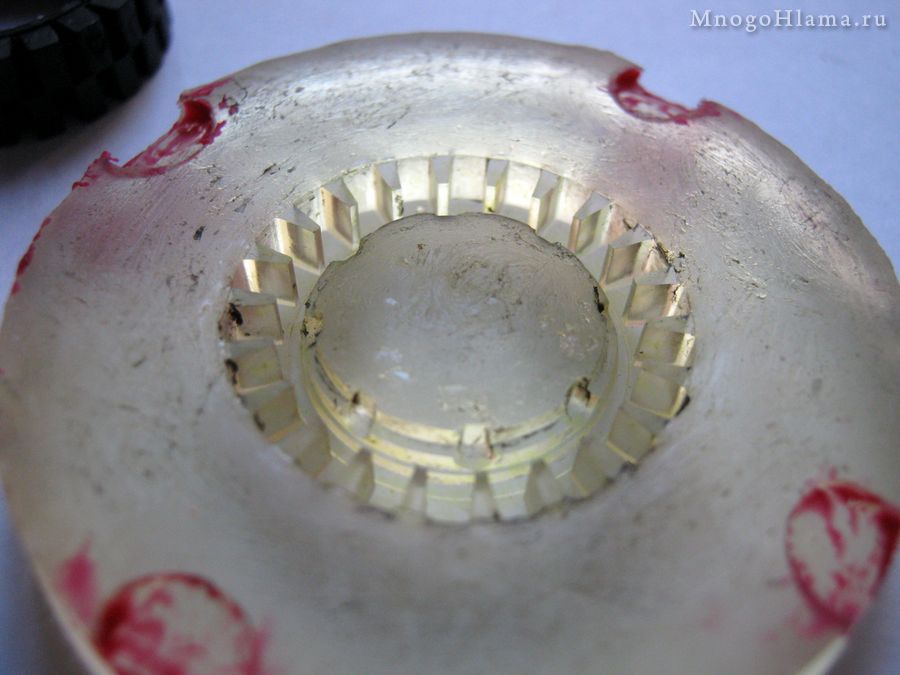

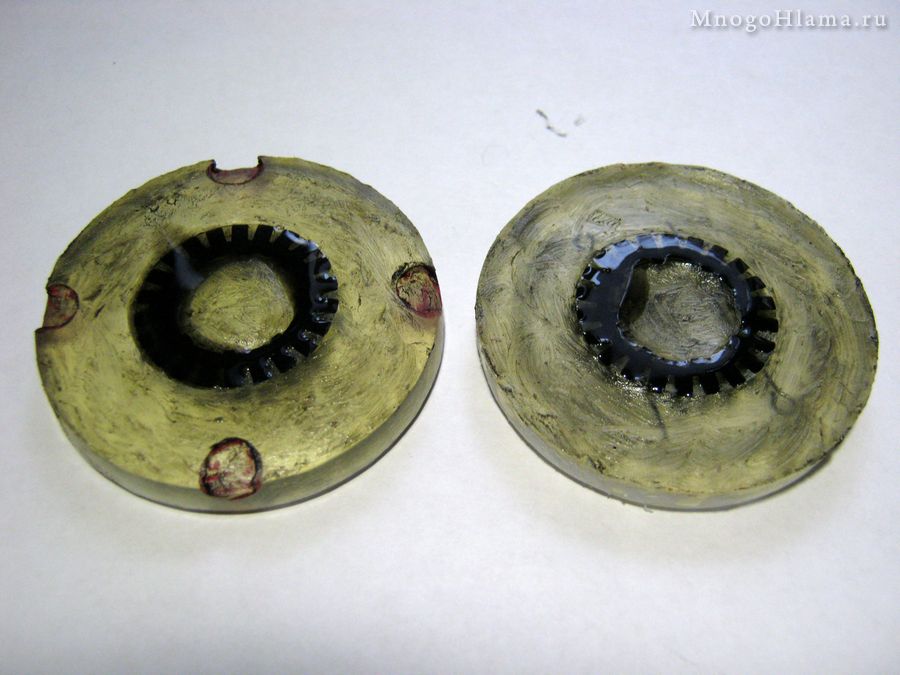

Отпечаток колеса в половинке формы

На удивление, отпечаток в смоле получился очень качественным, никаких раковин.

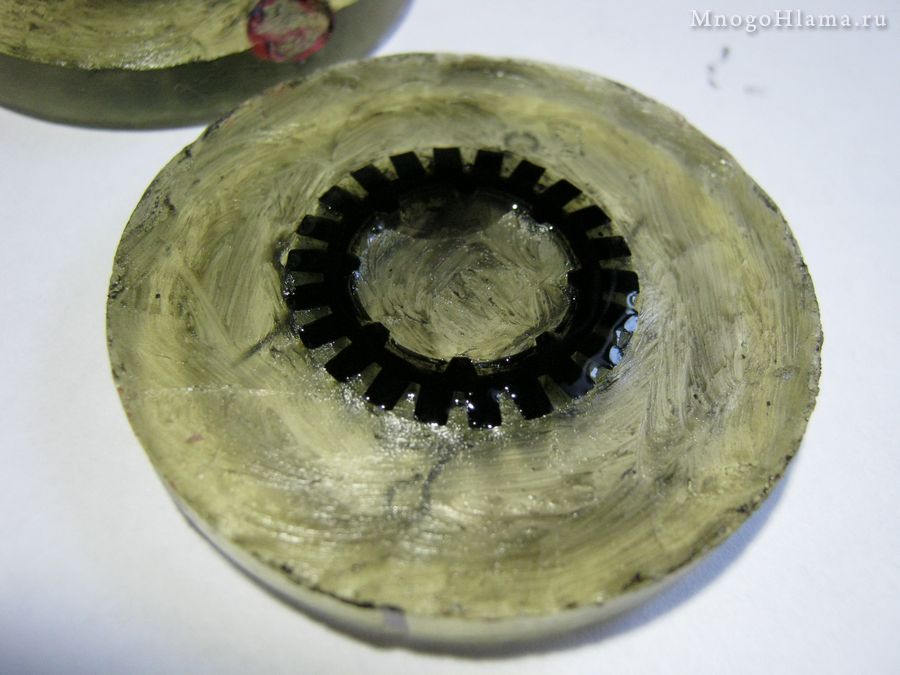

Отпечаток колеса в половинке формы

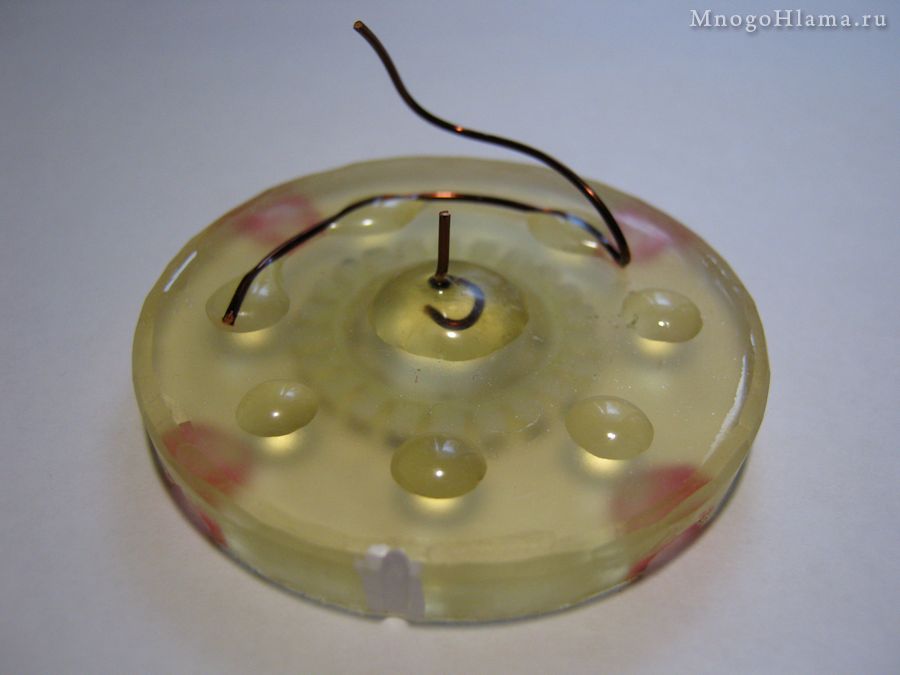

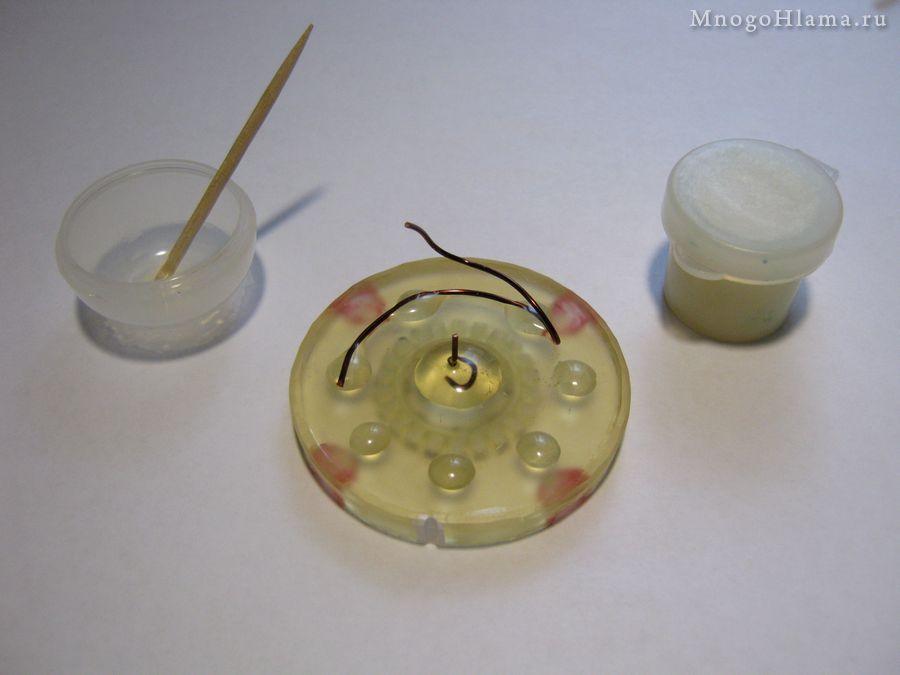

Решил проверить совет из инэта, в котором в качестве разделительной смазки используют мыльный раствор. Настрогал хозяйственного мыла в маленький стаканчик и хорошенько развёл его водой. Пропорции по объёму примерно 50/50. Смазал этим составом противоположную часть формы, выждал пока вода высохнет и на поверхности останется только матовый налёт от сухого мыла. И уже поверх всего этого налил несколько капель эпоксидки. В некоторые капли, притопил проволочки, чтобы за них в последствии отдирать капельки.

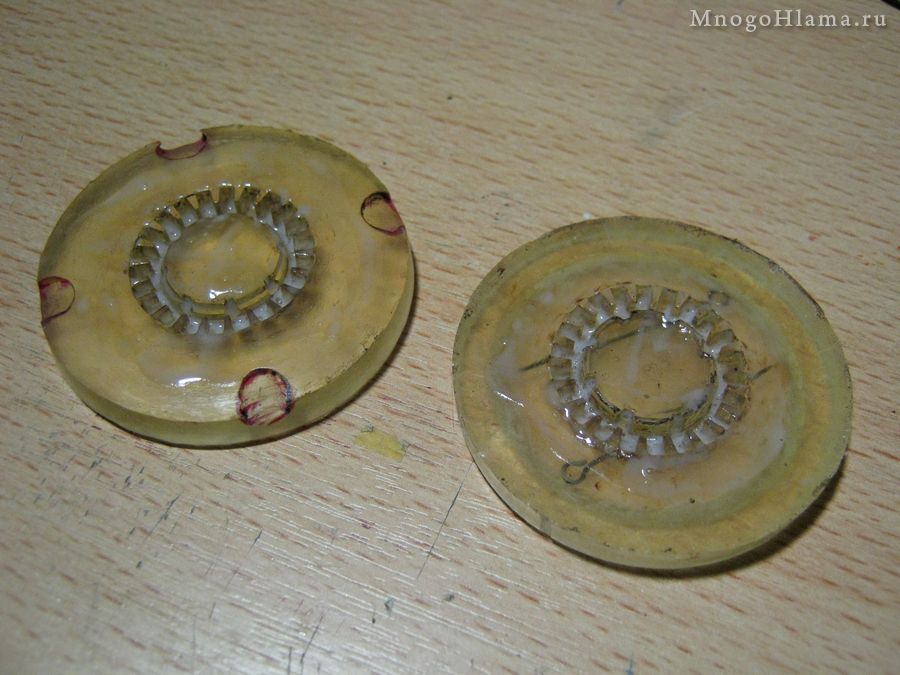

Проверка разделяющей смазки из мыла

Проверка разделяющей смазки из мыла

Через сутки попробовал отделить капли с глянцевой поверхности формы. Как ни странно, но практически все капельки отделились без особых проблем. Самая большая капля (центральная) немного упиралась рогом, но в конце концов и она отскочила. Но так как колесо у меня квадратного сечения, то решил пока не рисковать и смазать форму обычным обувным кремом. Огромный минус которого в том, что он густой и из-за этого отливка получается не идеально ровной и глянцевой.

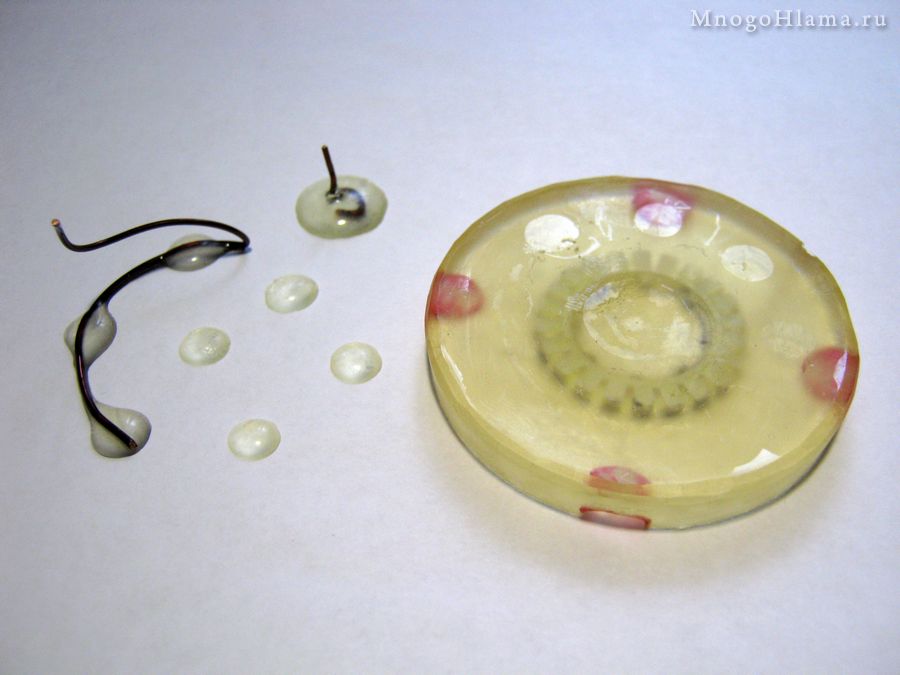

Отсоединение капелек смолы

Тем не менее решил пока начать с этого крема, тем более для имитации резины, все эти раковины от смазки не особо портят картину.



Смазка форм гуталином

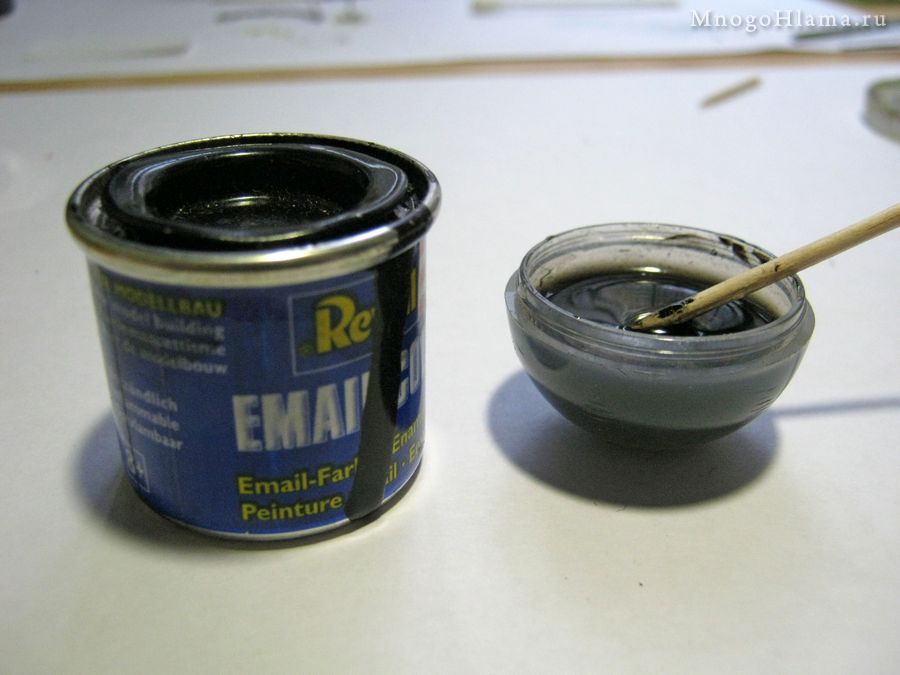

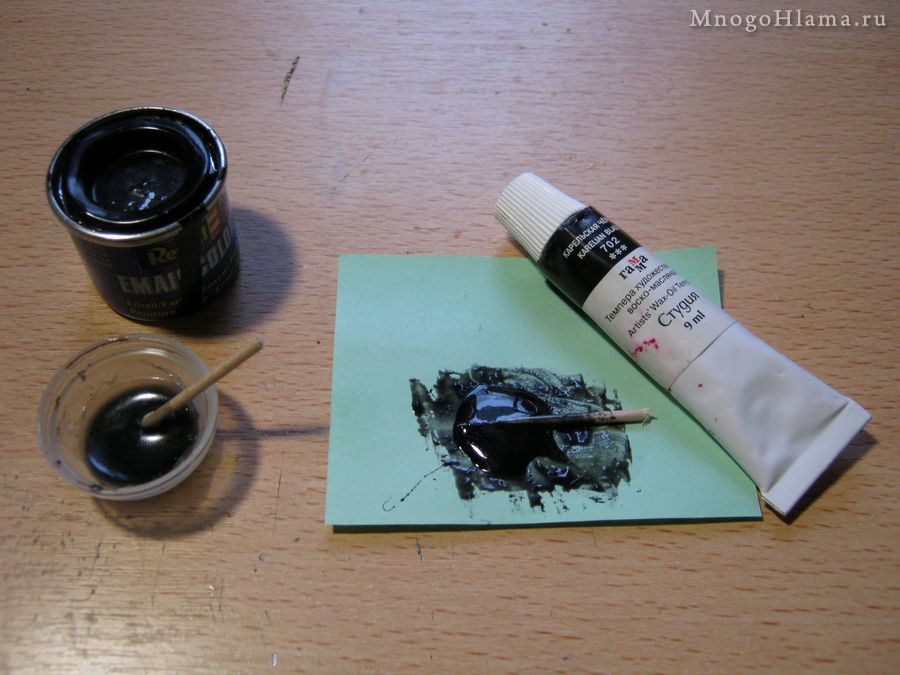

Эпоксидку подкрасил чёрной эмалью. После чего, так же не спеша заполняем смолой обе половинки формы.



Эпоксидка окрашенная эмалью

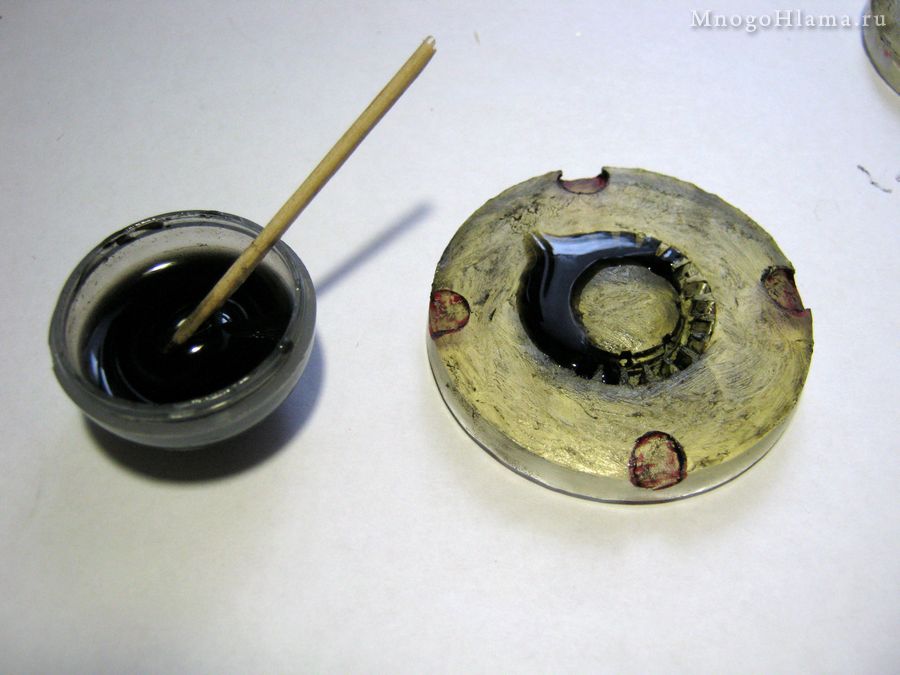

Заливка смолы в форму

Заливка смолы в форму

Заливка смолы в форму

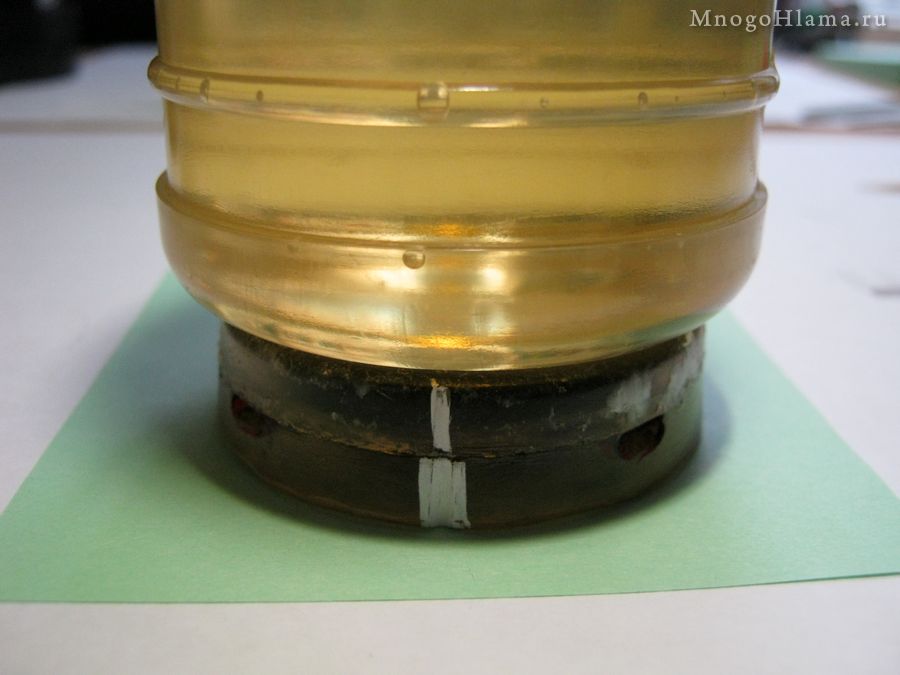

Затем не щёлкая варежкой, быстро перевернул и соединил половинки. Придавил небольшим грузом, подтерая при этом излишки выдавленной смолы.



Сложенные половинки формы

Сложенные половинки формы

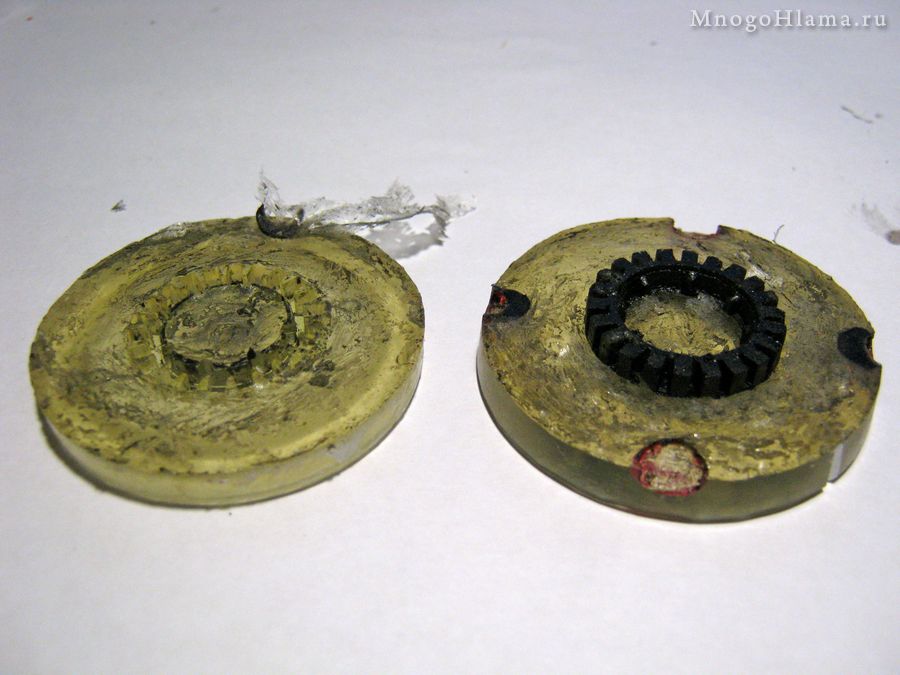

После застывания разобрал форму. Одна половинка снялась без проблем, а вот из второй колесо никак не хотело вылазить. Пришлось снизу слегка подогреть форму зажигалкой, после чего, колесо кое как удалось выковырять.

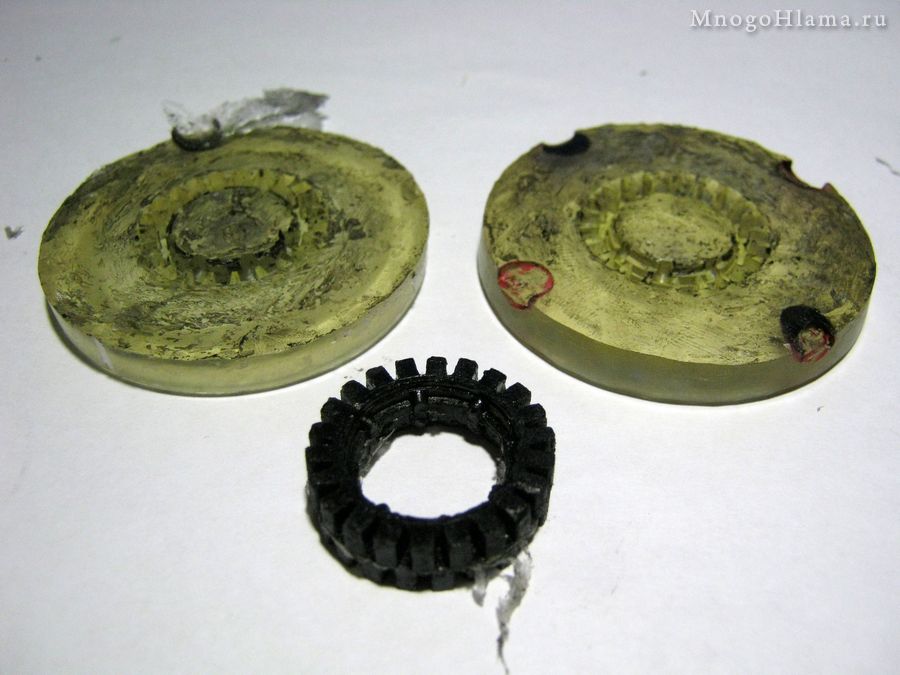

Извлечение колеса из формы

Извлечение колеса из формы

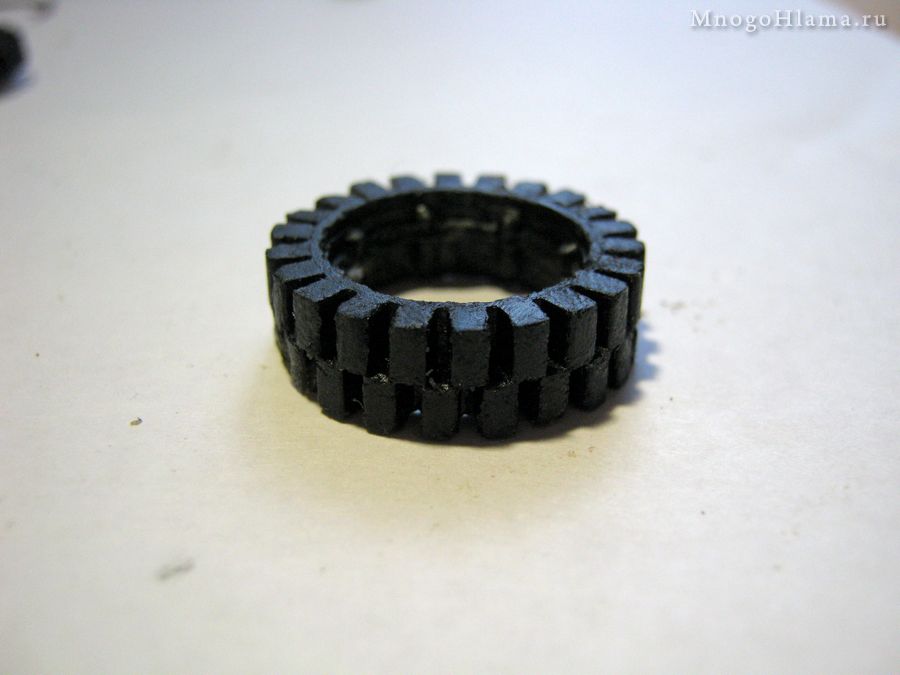

Отлитое колесо из смолы

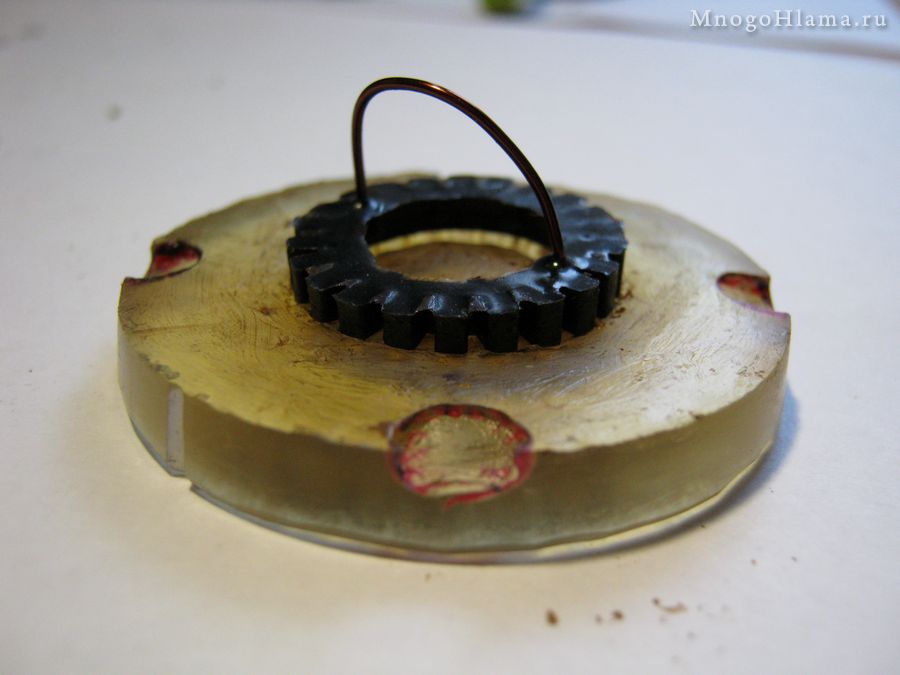

Следующие отливки делал уже половинками, притапливая в них ручки из проволоки. Так же в качестве эксперимента окрасил смолу воско-масляной краской для живописи. Немного напрягло присутствие слова воск, в составе этой краски. Но ничего не свернулось, смола прекрасно окрасилась этой краской и в последствии застыла.

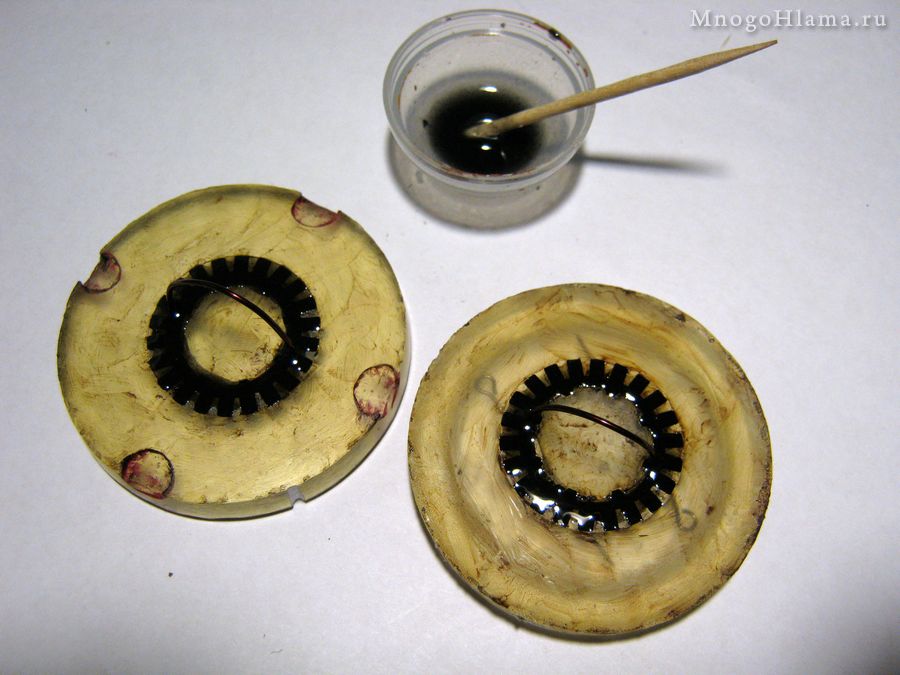

Заливка половинок формы смолой

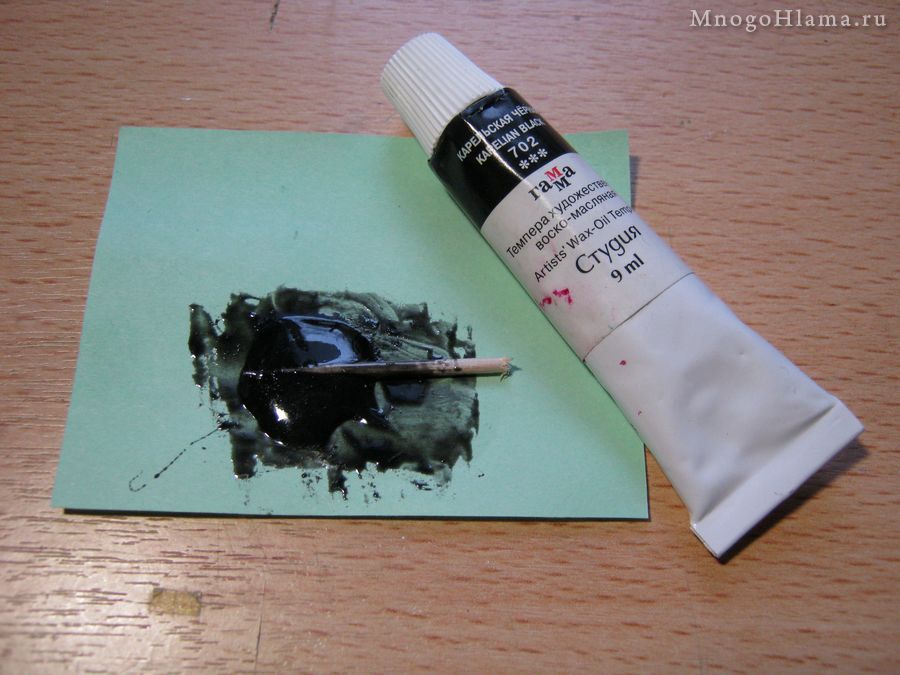

Окрашивание смолы воско-масляной краской

Окрашивание эпоксидной смолы художественной краской

Половинки извлекались уже без особых проблем, тем более, если ещё и подогреть перед этим форму, чтобы гуталин расплавился.



Извлечение половинки колеса из формы

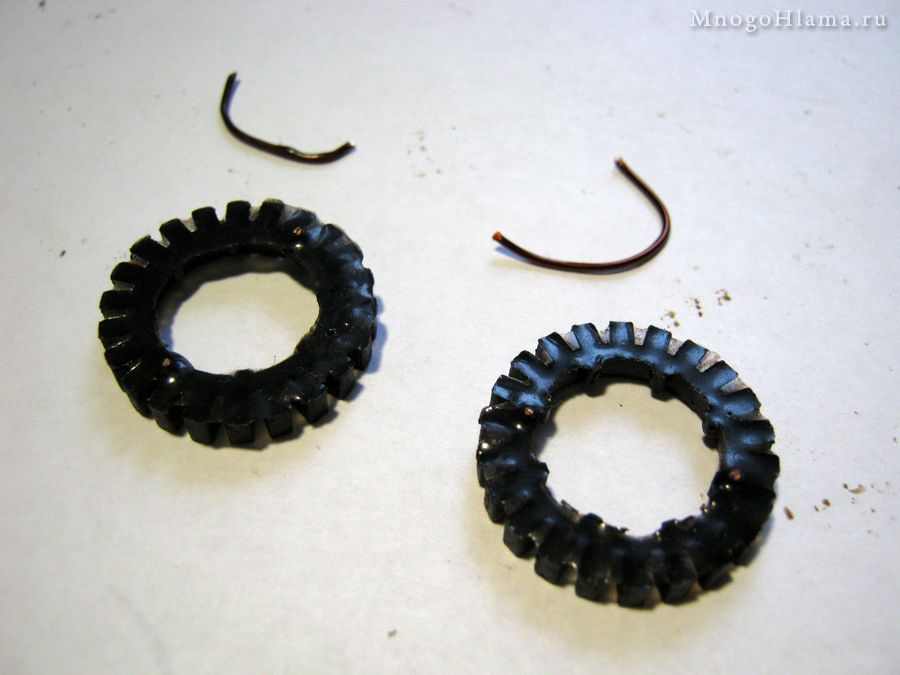

Отлитые половинки колеса

Откусываем ручки, зашлифовываем дремелем пеньки и склеиваем обе половинки.

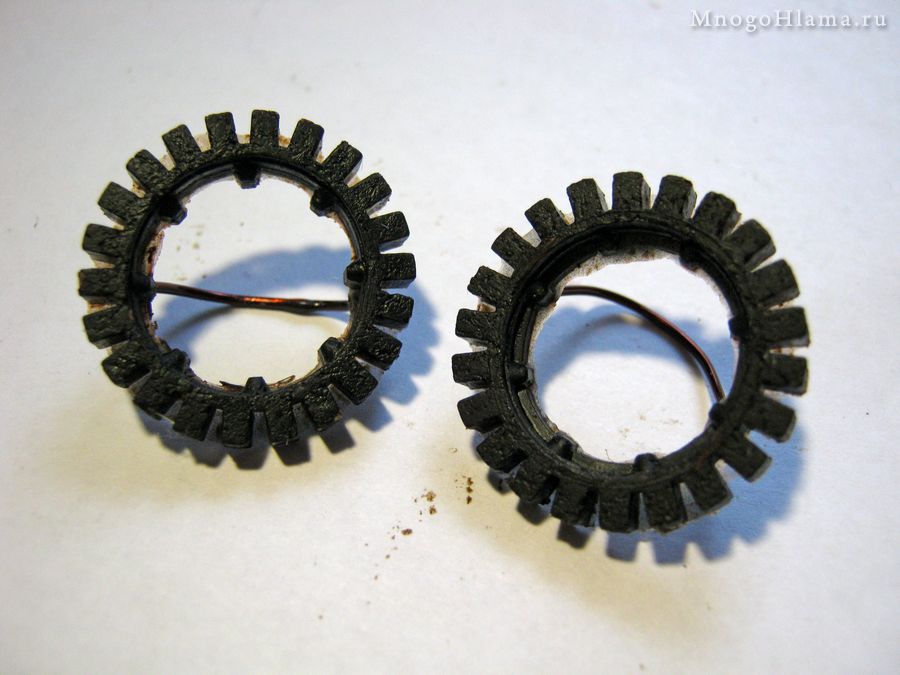

Половинки колеса из смолы

Половинки колеса из смолы

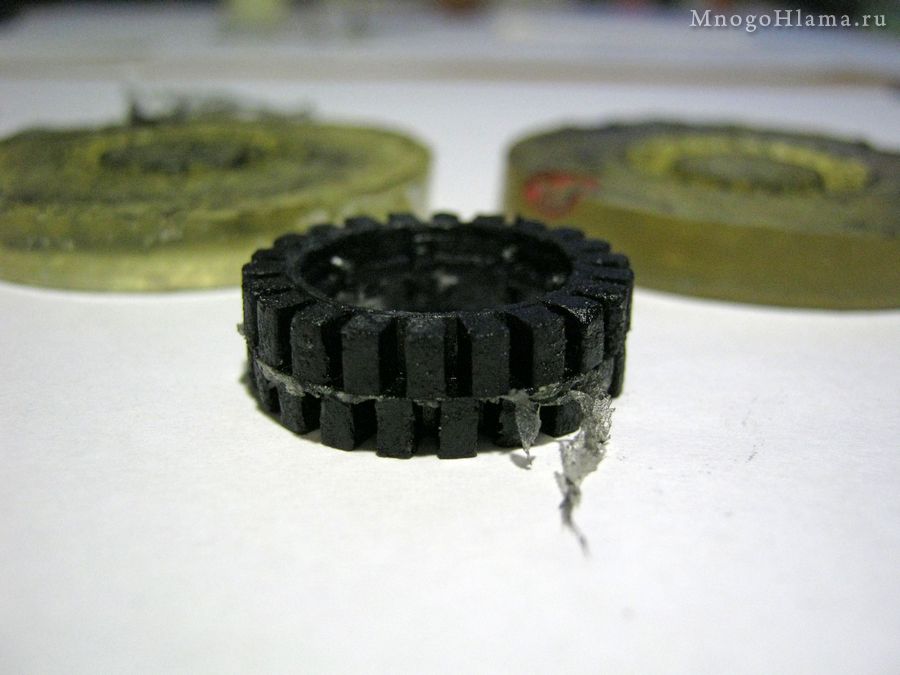

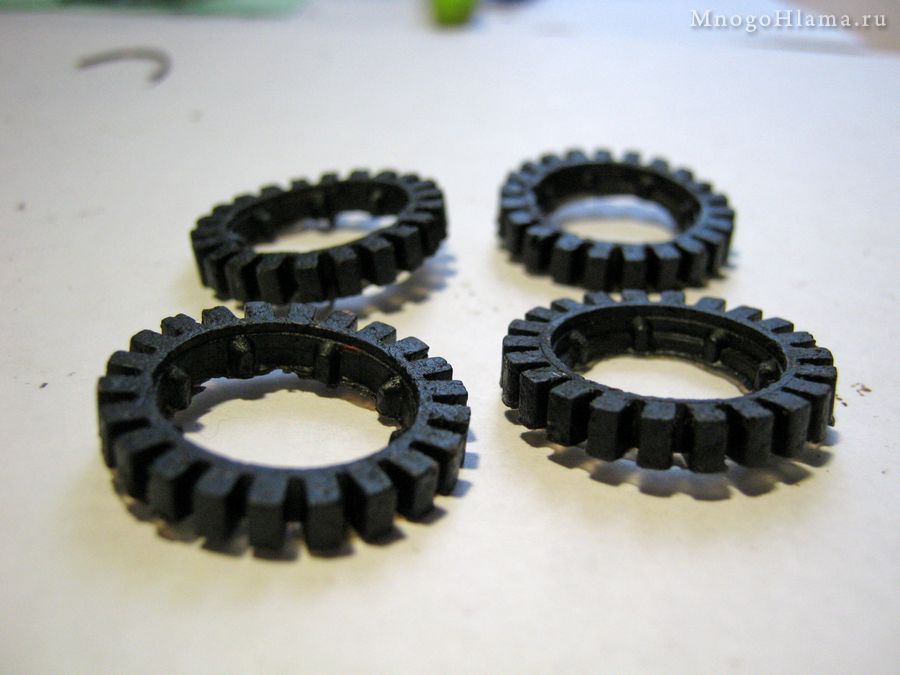

Колесо из эпоксидной смолы

В общем густой крем немного портит поверхность детали. Приходится немного шлифовать и зачищать отливки. Вот если бы колесо у меня было не совсем квадратного сечения , то можно было бы смазать форму мылом. Так как полукруг куда легче вытаскивать из формы, нежели квадрат. Так как колёсики я уже клонировал, то со временем на этой форме буду проверять всякие разделяющие смазки. Так же обязательно опробую как нибудь мыльный раствор, если вдруг приклеится намертво, то теперь это не так важно ибо форма больше не нужна.



Послесловие 1

Проверил на днях мыльный раствор в качестве разделителя. Сначала смазал форму густым (50/50) раствором, но после его высыхания на форме, мыльная плёнка приняла безобразную форму и разводы. Особенно там, где были мыльные пузыри воздуха. Поэтому я даже не стал пробовать заливать смолу на такой кривой разделитель. Так как моя форма очень маленькая и имеет много углов, то во второй раз раствор сделал не очень концентрированным (пожиже, где то 2-3/10). Наносить такой раствор старался без образования пузырей. Да его даже нанести толком не получилось из-за размеров формы, просто залил раствор и оставил форму сохнуть. На следующий день, вода полностью испарилась и на форме остался ровный и матовый налёт мыла.

После чего намешал и залил эпоксидную смолу. На холодную, готовая половинка не хотела вылазить, пришлось слегка нагреть форму на огне. Собственно нагрев сложных форм я использую и с гуталином, так как при этом восковый разделитель плавится и детальки практически сами выпадают из форм. К тому же при нагреве сама эпоксидная форма становится чуть пластичнее. Если форма составная, то после того как деталь вынута из неё, стараюсь тут же, ещё тёплые формы собрать воедино и стянуть их резинками или отправить под гнёт, чтобы по мере остывания они принимали первоначальную форму.

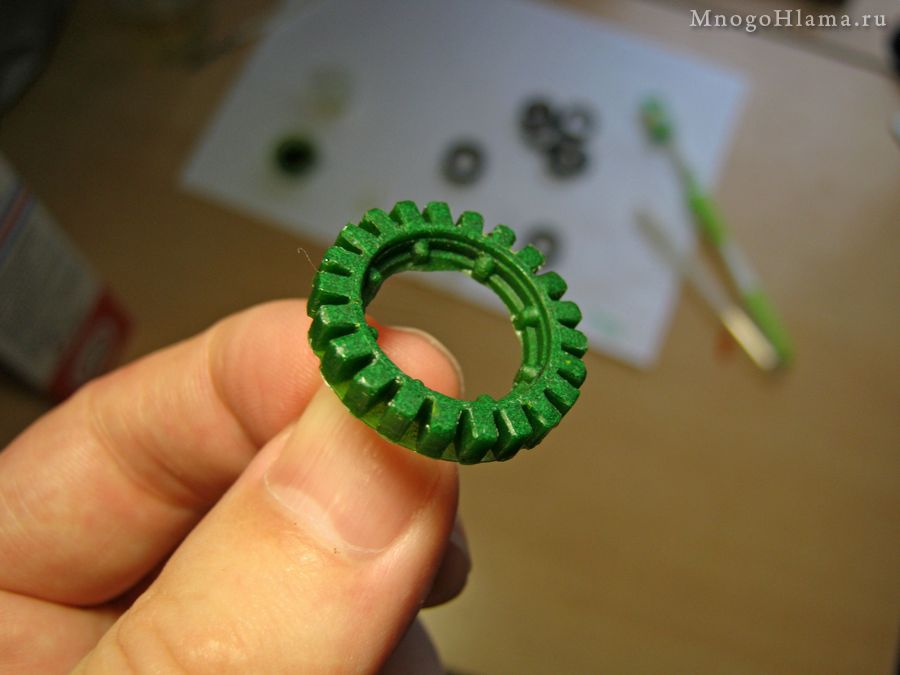

Кстати ранее я писал что смолу окрашивал воско-масляной краской. В общем эта краска плохо растворяется в смоле, ранее на чёрном цвете это не так было заметно. А сейчас чисто для прикола, попробовал окрасить эпоксидку в зелёный цвет, при этом все плавающие хлопья зелёной краски стали отчётливо видны. В общем смола частично окрашивается, но однородный цвет не принимает, постоянно плавают хлопья. Это хорошо видно на фотке колеса, теперь оно похоже на малахит. Но с другой стороны, это свойство можно использовать для каких нибудь эффектов и имитации различных материалов.

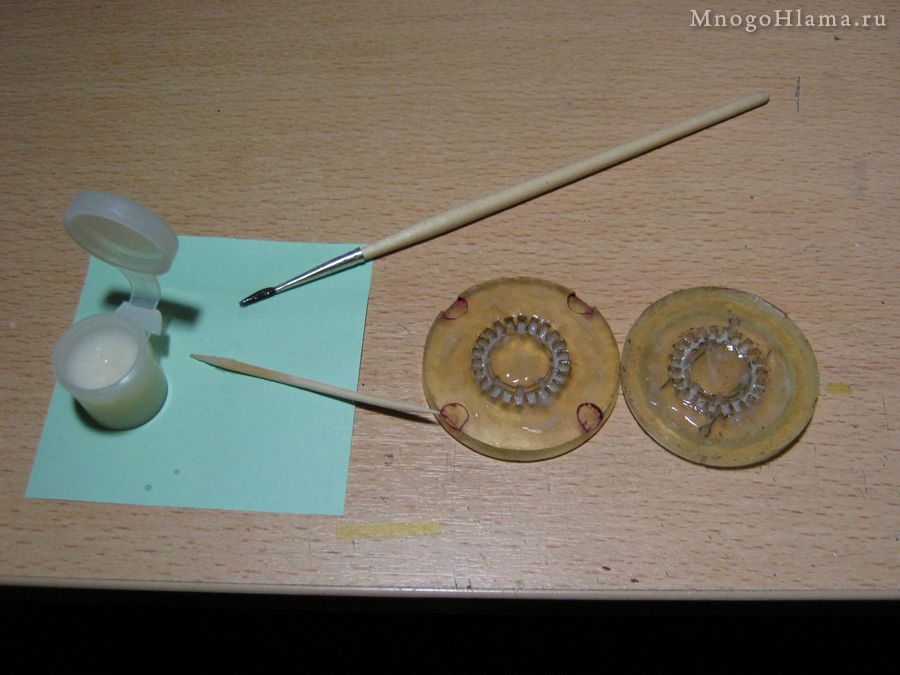

Смазка формы мыльным раствором

Половинки формы смазаны мылом

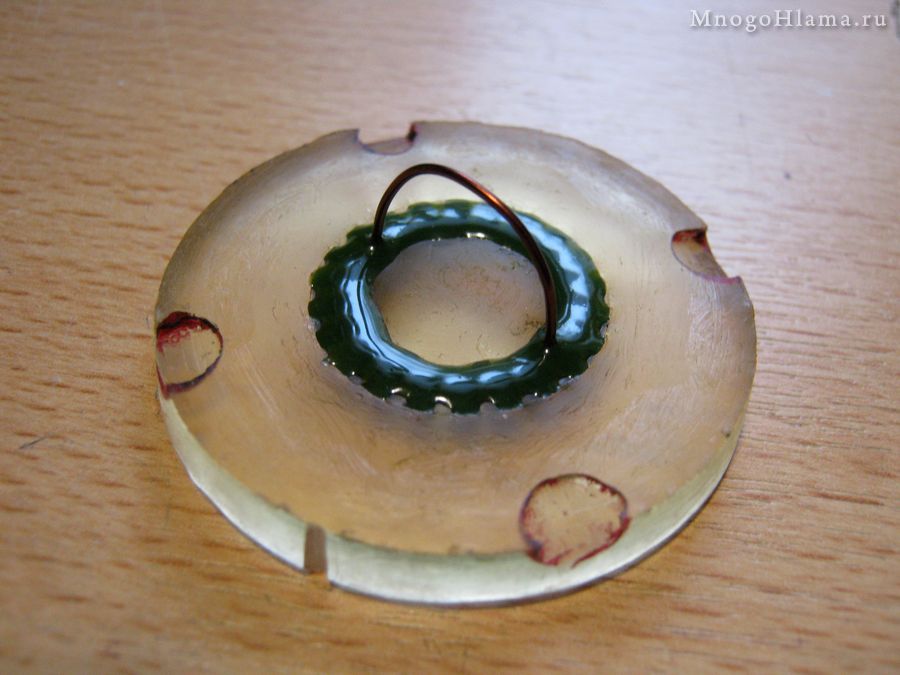

Заливка эпоксидной смолы в форму

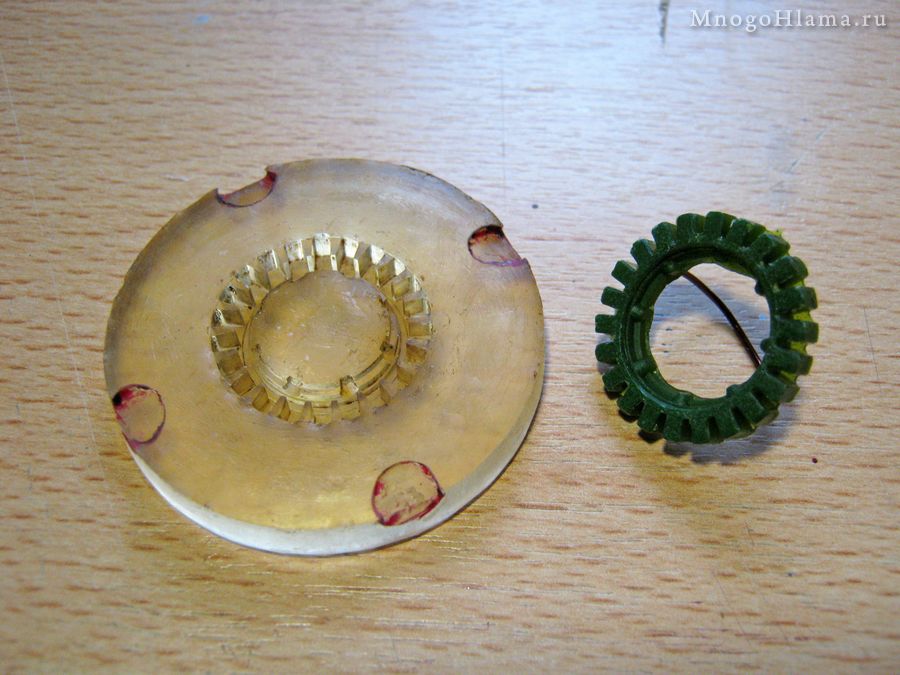

Колесо вынуто из формы

Колесо из окрашенной эпоксидной смолы

Думаю не зря советуют использовать мыло в качестве разделяющей смазки, так как половинка колеса довольно легко вынулась из формы. Так же по совету из инэта, опробовал моющее средство Fairy в качестве разделителя. Проверял в начале так же как и мыльный разделитель, то есть на противоположной стороне формы. Fairy наносил ватной палочкой, тонким слоем, чтобы не было луж и потёком. К сожалению, капли эпоксидки после застывания на этом разделителе, так и не оторвались целиком от формы. Проволока вырвалась с корнем из капли, саму каплю удалось отковырнуть кусками ибо приклеилась намертво. И это при том, что клеил каплю на глянцевой поверхности формы. Не знаю, может Fairy надо было подсушить после покрытия им формы или же гуще мазать. В общем Fairy мне не особо понравился в качестве разделителя, разве что запах более приятный, по сравнению с хоз-мылом.


Послесловие 2

Чуть выше я наврал, написав что масляная краска для художников плохо растворяется в смоле. На днях сделал из моторчика небольшой миксер и им попробовал хорошенько размешать краску в эпоксидке. Результаты оказались превосходными, смола окрасилась практически идеально. На просвет видны конечно очень мелкие частички, но возможно это уже нерастворимые составляющие самой масляной краски. Так что смело окрашивайте смолу этой краской. Ещё заметил, что эта краска хорошо растворяется пока в смоле нет отвердителя. Возможно по этой причине она у меня плохо растворилась в прошлый раз, тем более мешал её не миксером а зубочисткой.

Кстати, как я писал ранее, это колесо хоть и квадратного сечения, но оно не имеет мелкого рисунка протектора (ёлочки). Поэтому если хотите делать копии шин или колёс, которые имееют так называемую ёлочку, то такая жёсткая форма точно не подойдёт для этого, так как из неё невозможно будет вытащить готовую отливку. Хотя сам я не проверял, но возможно вместо кислотного, подойдёт нейтральный силикон, чтобы он не вступал в реакцию с резиной. Или же городить что-то вроде этого, там я отливал покрышки для некоторых моделей из коллекции 1:43.
