Самодельная рамка с москитной сеткой на окно балкона

Раньше, до сборки этой москитной рамки, над окном был прибит рулон прорезиненной сетки, которую опускали на подоконник при необходимости. При хорошем сквозняке, её частенько задувало внутрь или высасывало наружу, так как закреплена она была только сверху, как обычная штора. К тому же отверстия в ней были уж очень мелкие, из-за этого, она плохо справлялась с вентиляцией. Недавно слегка переделали раздвижное остекление на балконе, здесь можно почитать чуть подробнее про эту переделку. Собственно после этого решил скрутить небольшую алюминиевую раму и приклеить к ней нормальную москитную сетку.

Особо долго голову не пришлось ломать над её конструкцией, так как до её сборки, мать просила сделать сетку именно съёмной, а не рулонного типа, как она была изначально. В строительном магазине были закуплены четыре алюминиевые полосы, сетка и горсть винтов. Ну а далее, эта не хитрая рамка была собрана буквально за пару часов. Полосы разложил на полу, после чего, с помощью квадратной табуретки, более-менее выровнял углы под 90 градусов. Затем встал на них, придавив их к полу чтобы не болтались, и просверлил полосы сразу парами, с последующей установкой винтов. После того, как рама была скручена. Пересобрал каждый её угол заново, при этом делая фаски под винты, обезжиривая и промазывая клеем все соприкасающиеся плоскости полос.



Алюминиевая рама для москитной сетки

К нижней части рамы, прикрутил пару огрызков двутавра, с помощью которого, эта рама с сеткой будет устанавливаться на шип П-образного профиля на балконе. Собственно этот двутавр хотелось пустить по всей длине, чтобы быстрее устанавливалась рамка на окно, ибо не придётся целиться каждым отдельным его фрагментом, при установке рамы на шип. Но так как эти огрызки остались как раз от переделанных окон на балконе, то решил не покупать целую полосу двутавра, а пристроить сюда эти огрызки.



Угол рамы

Крепление опоры к раме

Опора алюминиевой рамы

Из остатков алюминиевой полосы, выпилил пару задвижек, которые будут удерживать верх рамы от выпадания из оконного проёма. Цепляться они будут за верхний Ш-образный профиль, в котором перекатываются стёкла.



Алюминиевая полоса

Монета на полосе

Вот такие задвижки получились в итоге. Стрелочки собраны в нахлёст с помощью клея, сделал это для того, чтобы утяжелить нижнюю часть этой задвижки (язычка). В этом случае, задвижка будет всегда стремить повернуться перпендикулярно полосе, на которую он прикручен. Если в двух словах, то чтобы задвижки не открывались сами по себе. Здесь на фото они прикручены винтами, но в последствии пересобрал их на алюминиевые клёпки. Так же тут видно уже приклеенную москитную сетку. Фото самого процесса нет, но здесь в этом плане всё просто до тупости, приклеил её клеевым пистолетом на термоклей.



Задвижка на раме

Самодельные задвижки из алюминия

Клёпки и винты

Собственно, процесс приклёпывания язычков к раме. Между язычком и полосой, проложил шайбочку, в качестве подшипника скольжения.



Клепание задвижки к алюминиевой раме

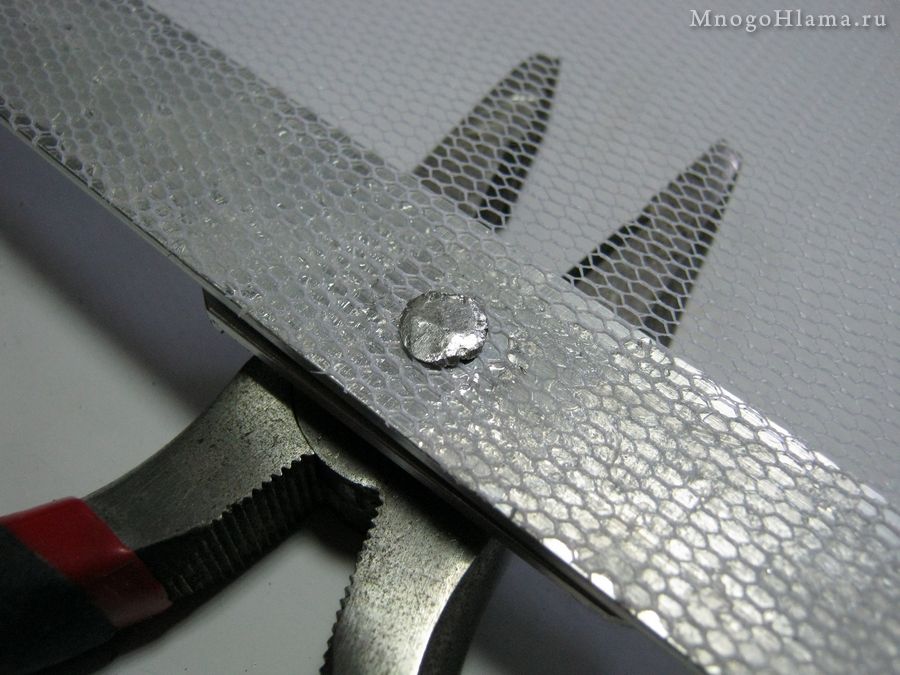

С обратной стороны делаем фаску на алюминиевой полосе и не спеша расклёпываем клёпку на какой нибудь мини наковальне.



Процесс клепания алюминиевой клёпки

Расклёпанная клёпка

Задвижка-язычок

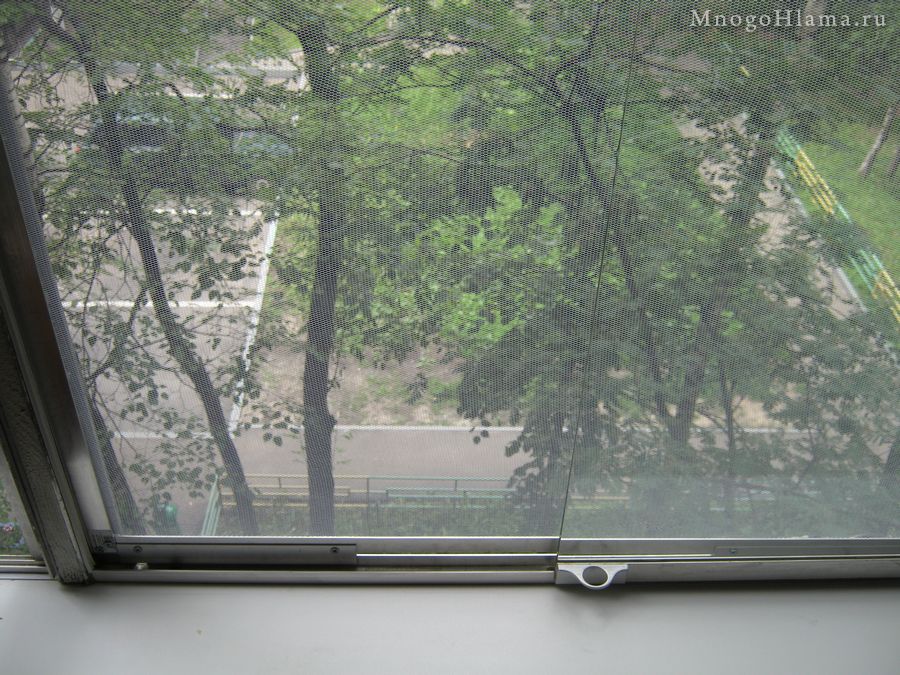

Здесь рама с москитной сеткой уже установлена на своё место. Ставится она на внешний рельс, поэтому окно можно закрывать и не снимая сетки.



Фиксация рамы в проёме

Москитная сетка на окне

Сетка за стеклом

Рамку обтягивал сеткой в прохладную погоду, поэтому когда пошли жаркие деньки, вылез наружу вот такой косяк (фотки ниже). Эта москитная сетка начала утягиваться и в результате натянулась до такой степени, что изогнула эту алюминиевую раму в дугу. Видимо связано это с влажностью воздуха, поэтому учитывайте это, если будете наклеивать такую сеть на что-то хлипкое. В моём случае, проблема легко решилась обычной газовой горелкой. Просто не спеша прогрел раму по периметру, растапливая при этом термоклей, в результате рама приняла ровное положение. Разве что в сырую погоду, сетка теперь немного провисает, как будто бы велика для этой рамы.



Изогнутая  сеткой рама

Дуга на алюминиевой раме

Москитная сетка на балконе

Москитная сетка на окне балкона

Москитная сетка
