Сборка Мусоровоза М-З0 (переделка бортового ГАЗ-53-12 в мусоровоз)


Мусоровоз М-З0 анимация из фильма Золотая мина Мусоровоз М-З0 анимация из фильма Золотая мина

Посмотрев недавно фильм Золотая мина, что-то нашла ностальгия по стареньким, зловонным, контейнерным грузовичкам-мусоровозам М-30. А так как такой модели у меня ещё нет на полке, то решил прицениться к уже готовым моделям мусоровозов. Как обычно, цены за готовую модель мусоровоза М-30 в масштабе 1:43, в среднем начинаются от 5 штук. Поэтому решил купить этот мусоровоз россыпью, то есть отдельно модель ГАЗ-53-12 от производителя Наш Автопром (НАП) и необработанный набор деталей из смолы, состоящий из основания, крана и восьми контейнеров.

Модель ГАЗа конечно простенькая (видео и фото ниже), без всякого травления, зеркал и прочих украшательств. Фонари и дверные ручки не накладные, а отлиты заодно с кабиной и затем окрашены. Но и цена этой модели соответствующая, всего лишь 970р, поэтому несколько наивно ожидать каких либо наворотов за эту цену. В целом я смотрю на это несколько проще, ибо почти вся моя коллекция состоит из игрушек от "Деагостини" :-)





В коробке ГАЗ-53-12 Наш Автопром (НАП)

ГАЗ-53-12 Наш Автопром

Избавляясь от кузова, подготавливаем модель к будущему апгрейду.



С модели ГАЗ-53-12 снят кузов

Отверстие сзади на кабине возможно позже заделаю, если конечно оно всё ещё будет бросаться в глаза, после установки на раму, основания для контейнеров.



ГАЗ-53-12 без кузова

Видео с тем самым набором М-30 из белой смолы или чего то подобного, стоимость которого что-то около 1300р. Упакован в обычный пакет с замком, никакого описания и инструкций конечно же нет, в общем noname.





Набор деталей М-30

Платформа М-30

Мусорные бачки цельные и из за этого довольно увесистые. Как бы на завершающем этапе, у ГАЗа рама или мосты не переломились бы :-)



Контейнеры М-30



В целом набор прекрасный, есть конечно мелкие недочёты в виде раковин, да и облоя очень много. Но всё это легко лечится шпаклёвкой и точильным инструментом. Пожалуй единственный значительный недостаток, это прочность этой смолы, она несколько мягче обычной пластмассы из которой льют литники для конструкторов. С другой стороны, так как эта смола нежнее обычного пластика, то и обрабатывается надфилем или наждачкой она довольно легко. Дремель или электроточило, вообще стачивает её как масло.



Набор необработанных деталей из смолы М-30

Набор М-30 из белой смолы

Обработка деталей конструктора

Постепенно отсекаем от деталей всё лишнее.



Лобзиком отпиливаем облой

Бормашиной стачиваем облой

Детали М-30 подготовлены к сборке

Контейнеры для мусоровоза М-30

Примерка основания на раму ГАЗика. Даже ничего подтачивать не пришлось, оделась как родная.



Примерка основания мусоровоза на ГАЗ-53

После точильной возни, переходим к сборке мусоровоза М-30. К сожалению никаких схем и чертежей в комплекте нет, поэтому весь этот набор собираю по фотографиям и видео из интернета, благо ничего особо заумного в этом конструкторе нет.



Установка откидного ограждения на платформу М-30

Сборка платформы М-30

Основание мусоровоза М-30

Крановая стойка чего то не влезла посерёдке между ограждений, пришлось сточить немного основание стойки. Если же всё ограждение раздвинуть, приклеив его заподлицо с краем основания, то стойка войдёт без проблем. Не знаю кто и где накосячил, ибо на настоящих машинах, по бокам всё же присутствует небольшой плинтус.



Установка крановой стойки

Сборка стрелы крана М-30

Гидроцилиндр из комплекта, что-то не впечатлил, поэтому решил заменить его на другой, оставшийся после сборки этой модели Тополь. А так как модель у меня будет собрана в походном положении, то пришлось отрезать проушину, чтобы вытянуть из цилиндра шток (нарастить).



Гидроцилиндр на стрелу манипулятора

Сборка гидроцилиндра

После подгонки общей длины гидроцилиндра к отверстиям, загоняем пальцы в проушины и проливаем их клеем. Здесь уже решайте по обстоятельствам, если вам нужен подвижный кран, то клеить шарниры не нужно.



Закрепление цилиндра пальцами

Стрела манипулятора собрана

Собранная стрела М-30

Чтобы отсутствие штока на основном цилиндре стрелы, не бросалось в глаза, в торце стойки просверлил отверстие и воткнул туда фрагмент стального штока. К стреле он у меня крепиться не будет, так как там верхнюю проушину штока практически не видно, да и стрела у меня не подвижная.



Установлена стрела на крановую стойку

Закреплена опора стрелы на основании

Основание с манипулятором М-30

Добавляем от себя ещё немного детализации, приклеив к основной стойке, трубопроводы с шлангами РВД на концах, для подачи гидравлики к верхнему гидроцилиндру.



Закрепление на стреле трубопроводов с шлангами РВД

По умолчанию, на контейнерном основании не проделаны отверстия возле кабины, для вывода рычагов управления гидрораспределителем. Поэтому для пущей детализации, эти отверстия были проточены, после чего, три фрагмента жестяных полосок, вклеены внутрь этих отверстий. В итоге получаем две панельки управления манипулятором.



Установка рычагов управления краном

Рычаги крана М-30

Перед покраской, грунтуем все детали платформы. Как обычно использую для этого самый обычный спрей в баллончиках.



Набор мусоровоз М-30 покрытый грунтом

Матовыми красками Tamiya XF-23 и Звезда 31 покрыл платформу с манипулятором и контейнеры.



Крашенная платформа М-30

Покраска контейнеров мусоровоза в серый цвет

Серые контейнеры 8 штук для мусоровоза М-30

После просушки, начинаем потихоньку собирать всё это на раме ГАЗона. Платформу приклеил поксиполом прямо к раме, чтобы конструкция была жёстче и ничего не гнулось в последствии.



Установка платформы М-30 на ГАЗ-53-12

Покрасил шланги (РВД) в чёрный цвет. Из остатков от наборов "Автомобиль в деталях" которые собирал ранее, подобрал и приклеил фонари на корме. Заодно красим поручни на рычагах управления распределителем, имитируя пластиковые рукоятки или изоленту.



Задние фонари ГАЗ-53

Рычаги управления краном мусоровоза М-30

За кабиной устанавливаем запасное колесо, подпираем его самодельным башмаком (на фото ниже его пока нет). Закрепляем стрелу на крановой стойке.



Запасное колесо за кабиной ГАЗ-53

Установка стрелы крана М-30

Подсоединяем гидравлику к верхнему гидроцилиндру, заводя шланги в ближайшее отверстие на стреле.



Подсоединение шлангов к гидроцилиндру

Приклеиваем брызговики к платформе, ранее снятые с бортового кузова. Пришлось сделать небольшие подкладки, чтобы опустить их примерно на тот же уровень который был у них раньше.



Брызговики ГАЗ-53-12

Установленные брызговики М-30

Так как этот ГАЗон по умолчанию идёт без зеркал, сверлим для них отверстия в кабине.



Сверлим отверстия под зеркала на кабине ГАЗ-53

Приклеиваем на свои места, все восемь контейнеров.



Установка контейнеров на мусоровоз М-30

Мусорные баки установленны на мусоровоз

Опять таки из остатков АВД, клеим номера на корме и бампере мусоровоза.



Клеим номер на корму мусоровоза

Мусоровоз М-30 53-70тмв

Идущие в комплекте щёки для крюка манипулятора, что-то не особо понравились из-за своих огромных размеров. Поэтому чтобы не перепиливать крюк полностью, решил просто обточить щёки по максимуму, чтобы уменьшить общие размеры крюка. После чего, накручиваем из медной проволоки недостающие три звена цепи, цепляем всё это дело на стрелу крана, фиксируем пальцем и в завершение красим.



Делаем звенья крюка из медной проволоки

Крюк крана М-30

Подвешенный на стреле крюк крана М-30

По не лучшему образчику от Деагостини, паяем зеркала из скрепок и фрагментов листовой меди. Сначала хотел из медной проволоки сделать их, но чтобы они были чуть крепче обычного, решил использовать для этого скрепки. Без специальных флюсов, голая сталь довольно паршиво лудится, поэтому использовал позолоченные скрепки, которые прекрасно лудятся и паяются в обычной канифоли.



Зеркало из скрепки и листовой меди

Паяем зеркала заднего вида для ГАЗ-53-12

В итоге получаем вот такие зеркальца (фото ниже). К сожалению скрепка оказалась несколько толстовата, поэтому зеркала далеко не эталон красоты. Вклеиваем их в ранее просверленные отверстия на кабине, красим, отбиваем чёрным маркером резиновый кантик по периметру зеркала.



Зеркала спаянные из скрепок и меди

Установка зеркал на мусоровоз М-30

Кабина ГАЗ-53-12

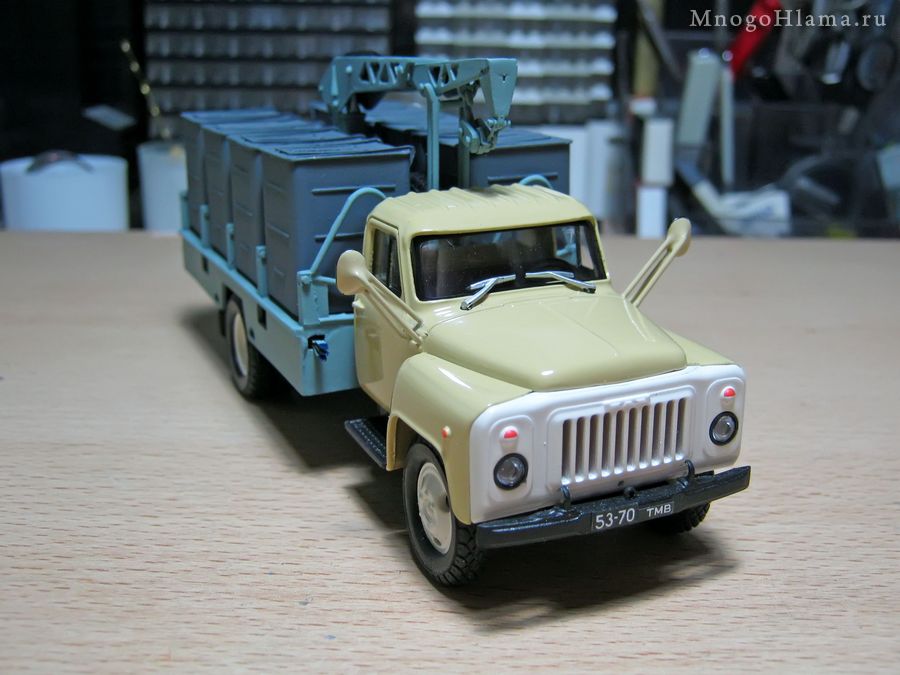

Бежевый мусоровоз М-30

Модель мусоровоза М-30

В качестве бонуса, делаем ведро из отпиленного кончика авторучки, красим его и цепляем на фаркоп нашего мусоровоза.



Ведро своими руками в масштабе 1:43

Покраска ведра

Ведро на фаркопе мусоровоза М-30

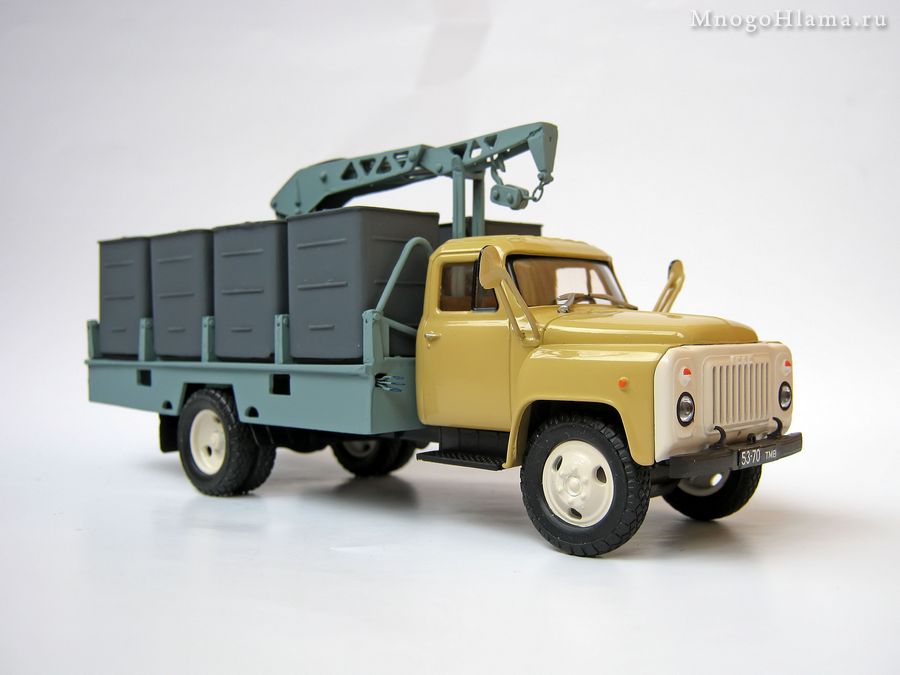

ГАЗ-53-12 Мусоровоз М-30

Мусоровоз М-30 вид сбоку

Бежевый мусоровоз М-30

Модель 1:43 мусоровоз М-30

Мусоровоз М-30 ГАЗ-53-12

Мусоровоз М-30

Видео с готовой моделью мусоровоза М-30.





В общем эта конверсия обычного бортового ГАЗ-53-12 в Мусоровоз М-30, обошлась мне примерно в 2300р, это конечно без учёта всякой химии. А так как я не фанат всякого состаривания моделей и прочих титанических работ в виде вытачивания коленвалов для ДВС в масштабе 1:43, то в целом итоговая модель мне очень нравится. Из-за цельных литых баков машина получилась тяжёлой, около 200 грамм, но так как платформа приклеена к раме по всей своей длине, то изгибов рамы практически не наблюдается, если конечно не поднимать машину только за кабину. Со временем может наклею каких нибудь декалей на контейнеры мусоровоза и двери ГАЗика, если конечно найду их. После чего, можно будет покрыть всю эту надстройку полуматовым или глянцевым лаком.
