Как сделать уплотнительную прокладку или кольцо из монтажного (строительного) силикона

В качестве эксперимента, решил попробовать сделать уплотнительные колечки для этого излива смесителя, так как покупные сальники в последнее время всё больше разочаровывают. Думал вообще заменить заводские сальники на обычные кольца подходящего диаметра, но что-то не получилось найти их в ближайшем магазине автозапчастей. Можно конечно в теле смесителя увеличить диаметр посадочного места под сальник, чтобы заводской сальник плотнее садился на своё место и прилегал к изливу. Но для начала решил испробовать кольца собственного производства, уж если не прокатит, то тогда уже заняться самим смесителем или изливом.

Саму идею позаимствовал в инэте, где человек протачивал форму для колечек в куске оргстекла. Я же решил использовать для этого обычный парафин, чтобы в случае ошибки, перезалить его и начать точить заново. Так как кольца мне нужны не особо толстые, то заливать парафин решил в обычную крышку для консервирования. Отмечаем на ней центр, для этого я просто прилепил её с помощью магнита на губки шуруповёрта. После чего, периодически включая шуруповёрт, отцентрировал положение крышки на губках, чтобы избавиться от сильных биений. Затем на вращающейся крышке, маркером поставил кольцевую метку посерёдке.



Крышку для консервирования

Поиск центра на крышке

Накерниваем шилом центр в крышке, после чего сверлим отверстие под подходящий винт. Так как жестянка крышки тонковата, то лучше подложить шайбы под гайку и болт. Затягиваем всё это покрепче.



Сверлим отверстие в центре крышки

Закручиваем винт на крышке

Закручиваем винт на крышке

Зажимаем резьбу винта или болта в шуруповёрт и проверяем на возможные биения. Особая точность нам не требуется так как точить будем на малых оборотах. Главное чтобы плоскость крышки была строго перпендикулярна оси вращения шуруповёрта. По этой причине лучше использовать что-то толстостенное или подкладывать шайбы под гайку и болт.



Зажимаем крышку в шуруповёрт

Если всё в пределах нормы, то ставим крышку на огонь и растапливаем в ней парафин. Следует учитывать что парафин при остывании значительно осаживается. Поэтому толщину заливки парафина надо делать чуть ли не в два раза толще нужного нам силиконового кольца.



Растапливаем парафин в крышке

Плавим парафин в крышке

После того как наполнили крышку парафином, оставляем его остывать.



Парафин в крышке

Застывший парафин в крышке

Зажимаем крышку в дрель и делаем пробное включение. Большие обороты не ставим, так как парафин легко и быстро обрабатывается на малых оборотах, к тому же меньше шансов допустить ошибку. При необходимости, ножом или каким либо скребком выравниваем плоскость для будущей разметки. Если есть биения плоскости, то при выравнивании вы их почувствуете, так как нож в начале выравнивания будет снимать только одну сторону плоскости.



Устанавливаем крышку в дрель

Старые сальники из смесителя

Мне нужно получить практически такое же колечко как и заводское, разве что чуть толще. Поэтому я решил проточить канавку такого размера, чтобы заводское кольцо просто погрузилось в неё заподлицо. Кладём старое колечко на парафин, центрируем его, периодически включая шуруповёрт.



Разметка канавки на парафине

Сдвинув его чуть в сторону, ставим под ним метку на парафине.



Разметка канавки на парафине

Затем, включив шуруповёрт, отбиваем круг по этой метке.



Разметка канавки на парафине

После чего переносим размеры нужного нам кольца на парафин, отталкиваясь в размерах от той окружности, которую мы отбили ранее.



Замер диаметра сальника

После того как сделали всю разметку, переходим к токарным работам.



Разметка канавки на парафине

Протачивание канавки в парафине

Скребок

Отвёрткой или каким либо скребком, протачиваем канавку на нужную глубину, периодически проверяя её размеры.



Протачивание канавки в парафине

Протачивание канавки в парафине для силикона

Готовая ложбинка для силикона

Пять-десять минут работы и канавка готова. Что хорошо в парафине, так это то, что он легко обрабатывается, чуть ли не ногтем можно точить. Но это и его минус, нужно делать всё очень аккуратно, так как можно легко всё запороть одним неловким движением.



Проточка в парафине для силикона

Форма для самодельной прокладки

Парафиновая форма для силиконовой прокладки

Вынимаем форму из дрели, после чего аккуратно наполняем канавку силиконом, стараясь сгладить силикон заподлицо с парафином. Всё это лучше проделывать кусочком ровного пластика или картона, но относительно мягким, чтобы не повредить парафиновую форму. При наполнение силиконом, стараемся избегать образования воздушных пузырей.



Заполнение формы силиконом

Заполнение формы силиконом

Сушим неделю, после чего извлекаем колечко.

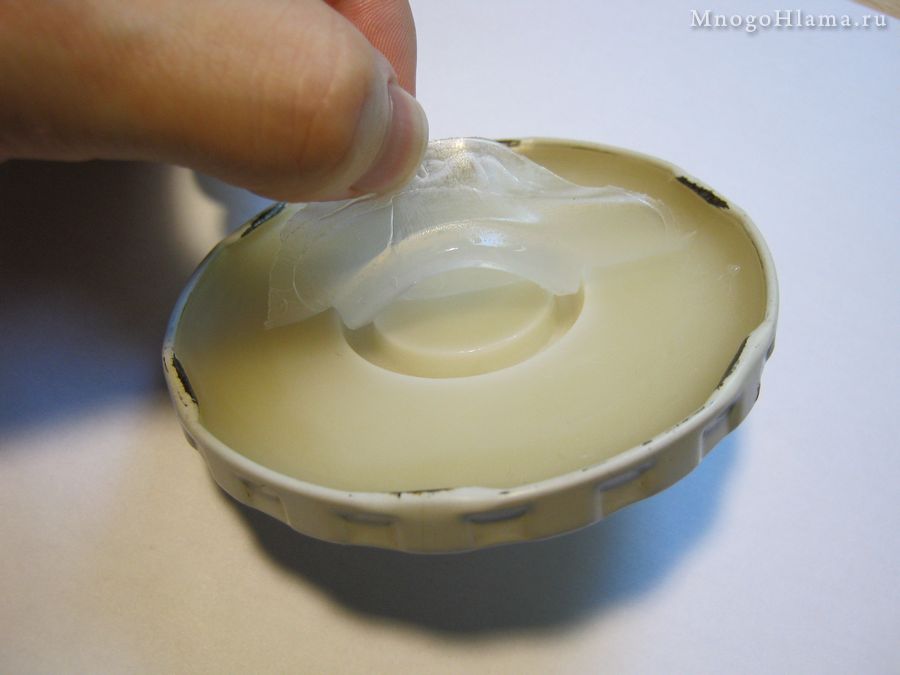

Извлечение прокладки из формы

От кислотного силикона, на форме остаётся какая то скользкая субстанция. Которая легко смывается в чуть тёплой проточной воде с мылом. Даже прикасаться к форме не нужно, просто льём мыльную воду с руки на форму до тех пор пока этот жир не перестанет блестеть на парафине.

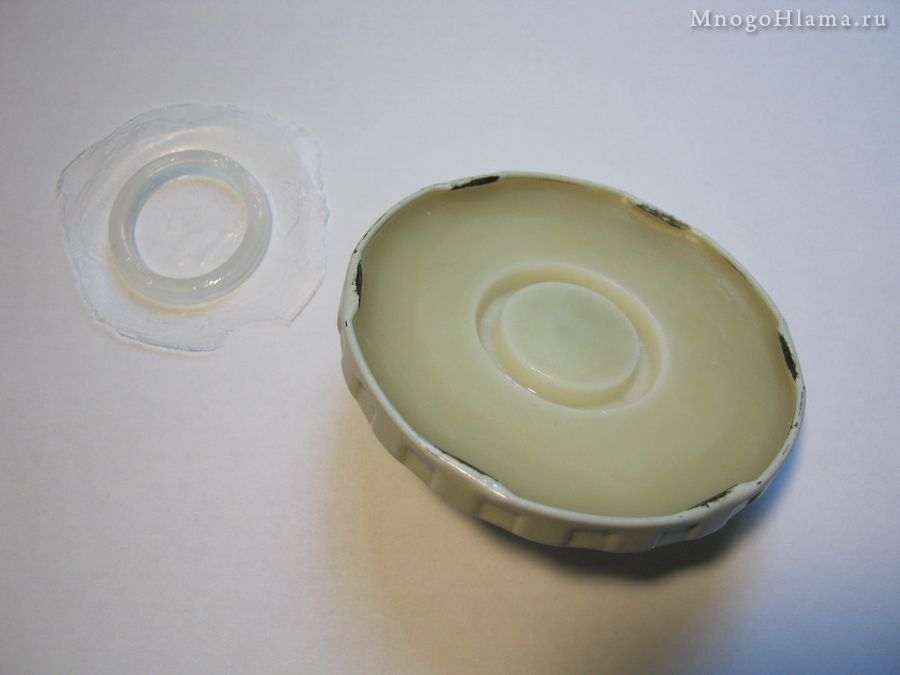

Извлечение прокладки из формы

После чего снова заполняем форму силиконом и сушим.



Заполнение формы силиконом

Готовые самодельные прокладки

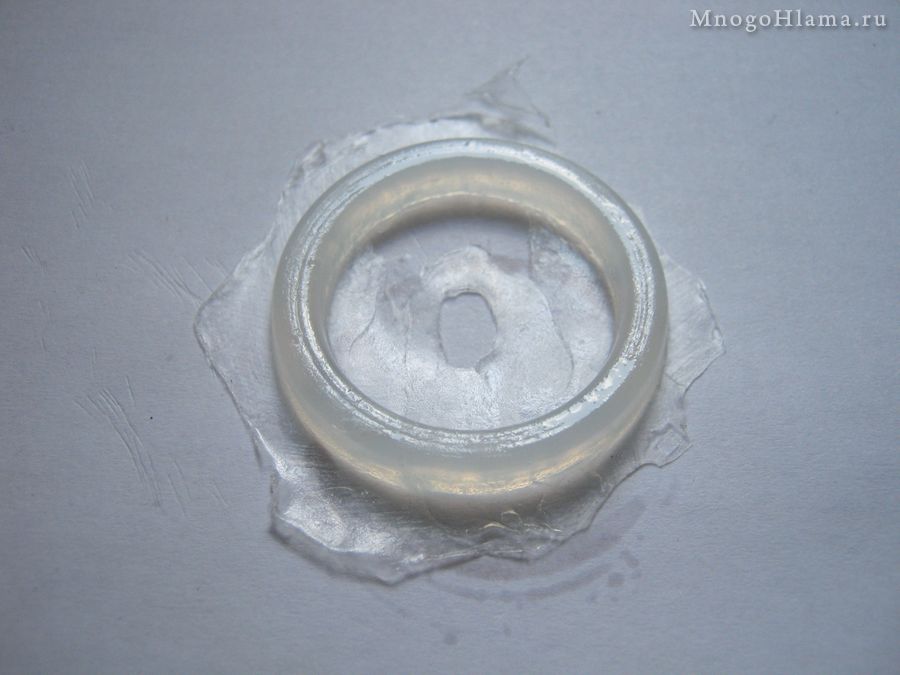

Самодельная прокладка из силикона

Срезаем лишнюю плёнку и прокладки готовы.



Прокладки своими руками

Сальники своими руками

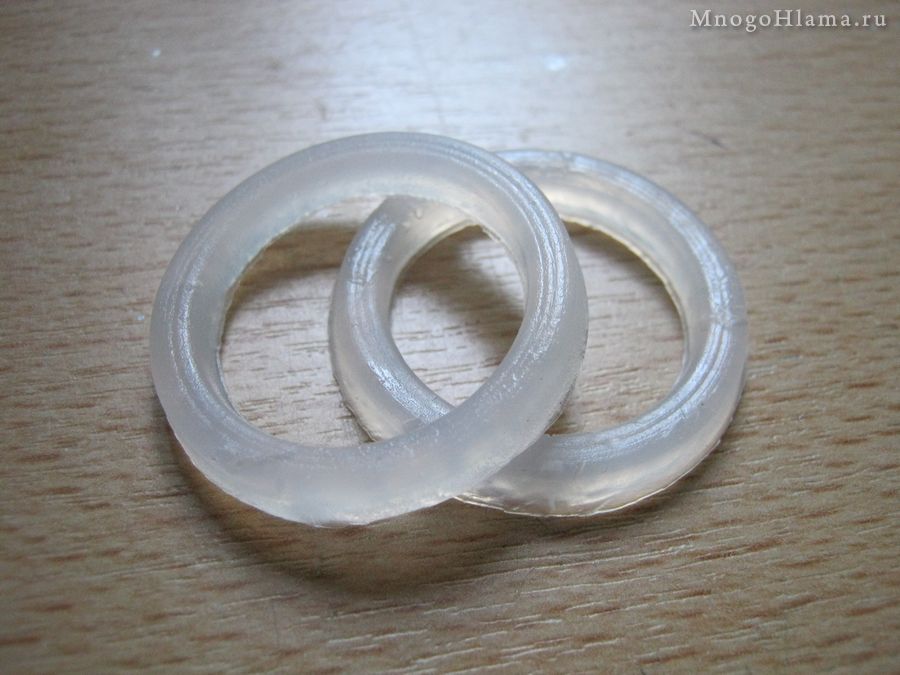

Кольца из монтажного силикона

Кольца из монтажного силикона

В общем сейчас эти кольца ждут своей очереди на установку в смеситель, так как заводские (которые недавно установил) ещё не износились. К тому же, есть время посмотреть что с ними будет через пару месяцев, так как некоторые силиконы имеют свойство усыхать в размерах. Думал что парафин мало с чем растворяется, но всё же заметил что он слегка белеет от контакта с силиконом, возможно происходит какая то реакция. Но это вроде никак не сказалось на форме колечек, второе кольцо было таким же как и первое, ничего не разъело и не растворилось. Вроде как бывают нейтральные силиконы, с ними парафину скорее всего вообще ничего не будет. Но если вам нужно много прокладок, то наверное лучше проточить форму в каком нибудь пластике (оргстекло и тд), тогда такая форма будет более долговечной и крепкой.
