Как сделать рукоятку для шила из автомобильного адаптера

Отдали за ненадобностью вот такой вот автомобильный адаптер, не знаю, рабочий он или нет, проверять мне его не где и не на чём. Валялся он где то неделю, даже начал подумывать об отправке его в утиль, ибо постоянно мешался. К тому же, проводов в доме от разнообразной аппаратуры и так целая куча, а тут ещё этот моток, который точно никогда не пригодится. Но в последний момент, что то приглянулся своей формой, корпус этого адаптера. Решил распотрошить его и сделать из корпуса, рукоятку для шила.

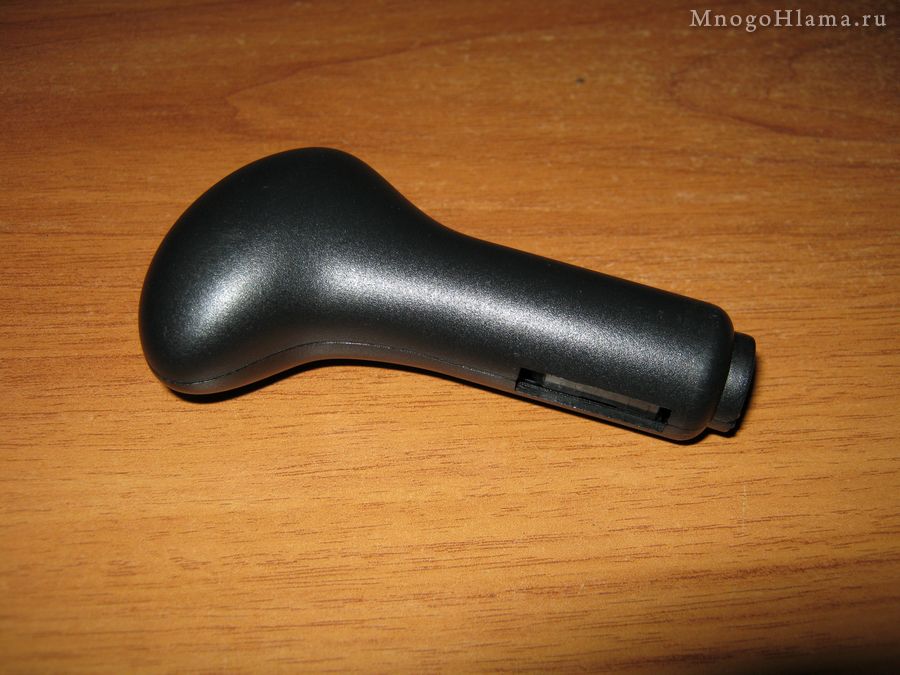

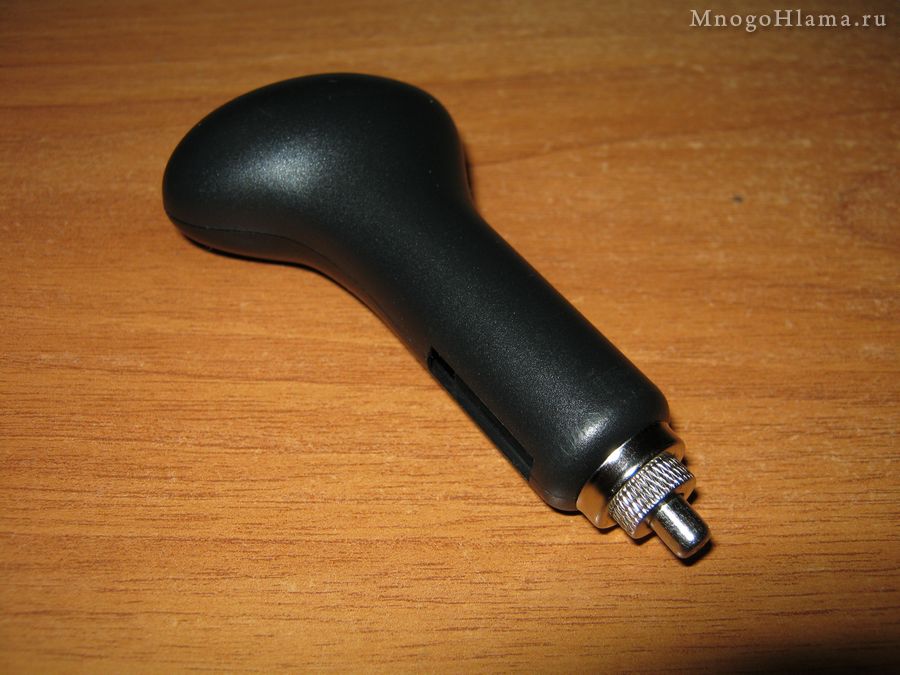

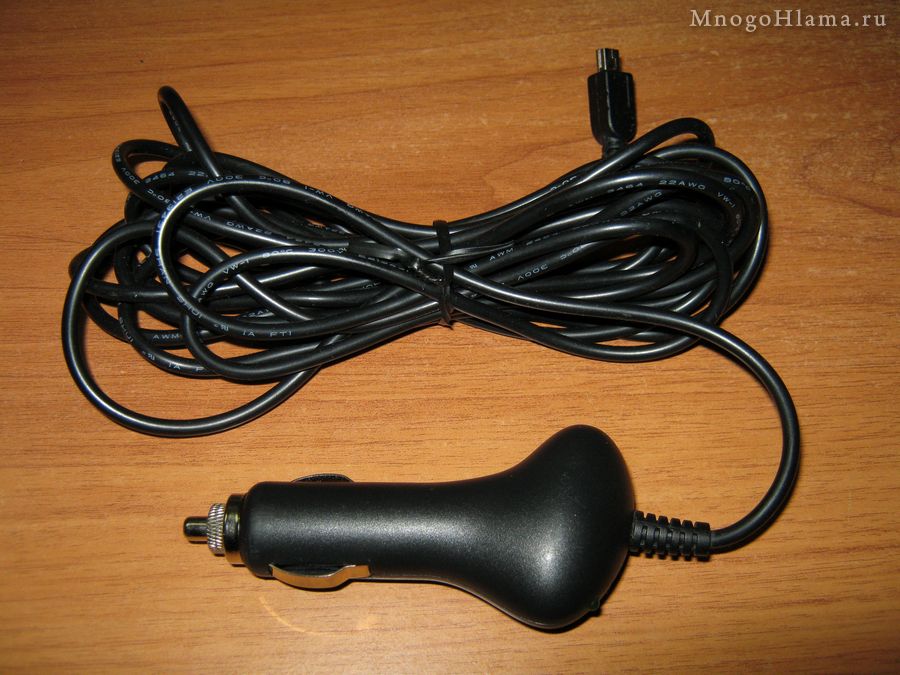

Автомобильный адаптер питания

Автомобильный адаптер

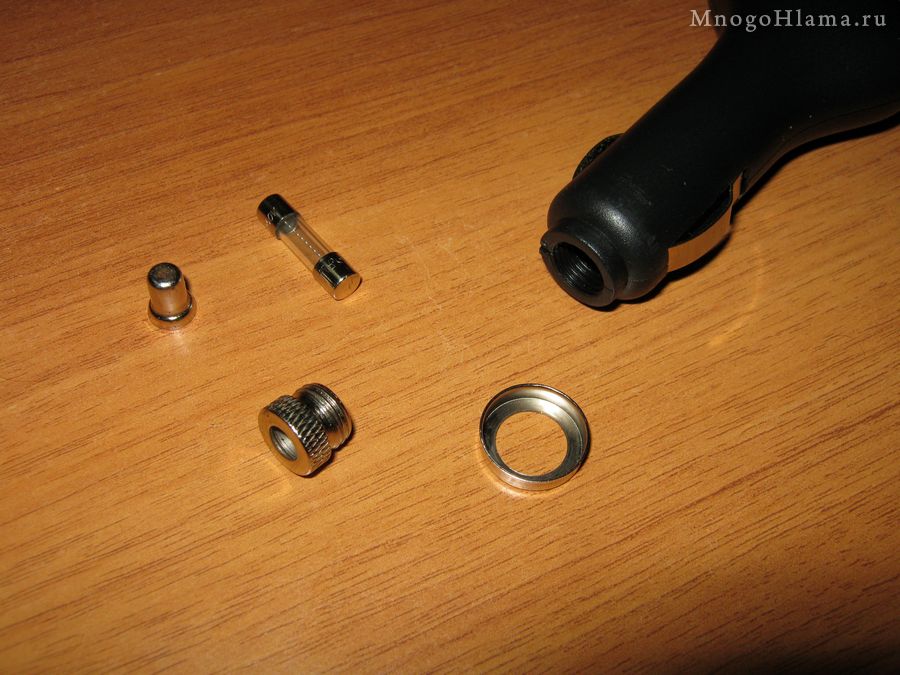

Разбирается адаптер очень просто, достаточно отвернуть с торца гаечку, которая удерживает предохранитель. Затем снять металлическое кольцо с торца половинок.

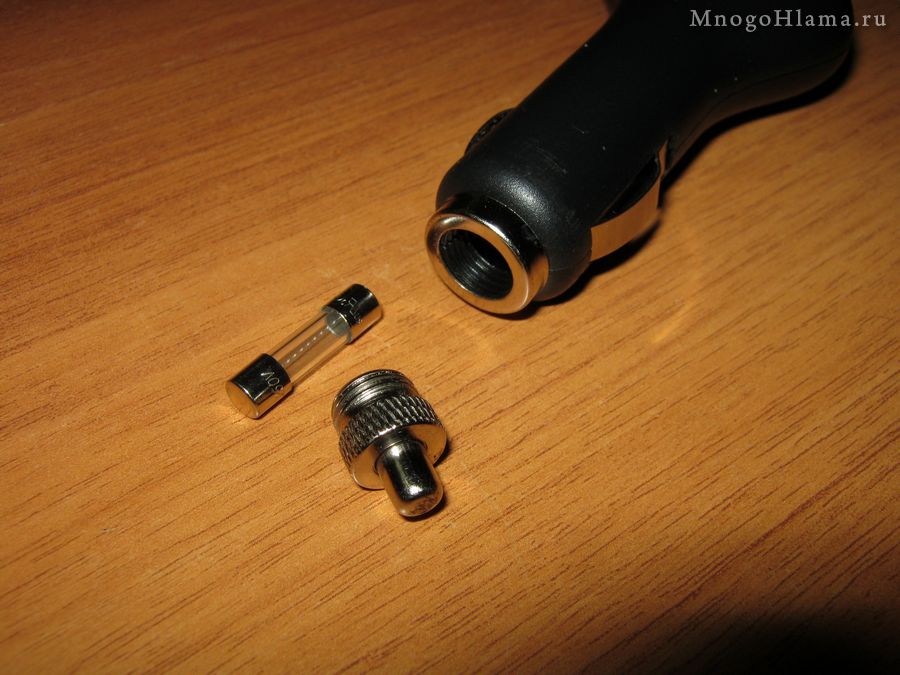

Предохранитель автомобильного адаптера

Крепление предохранителя в автомобильном адаптере

После чего, можно располовинить элементы корпуса и извлечь из них электронные внутренности.

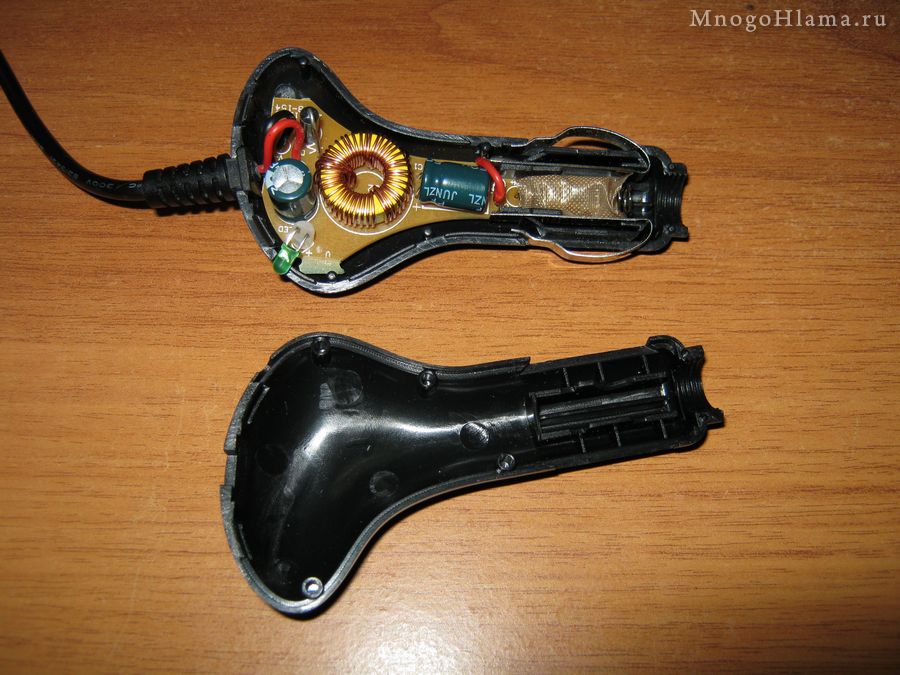

Автомобильный адаптер в разборе

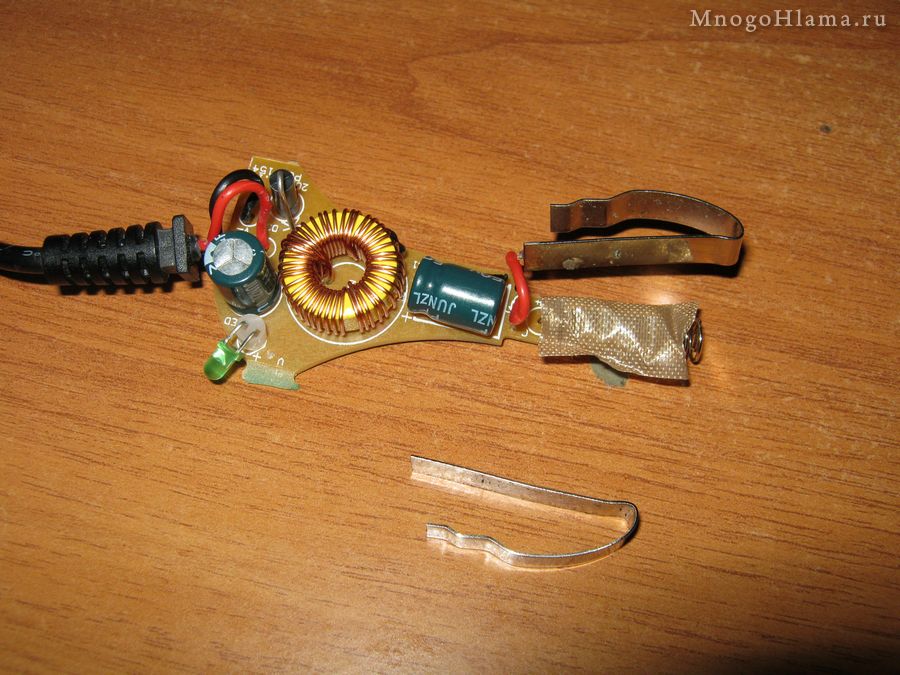

Плата автомобильного адаптера

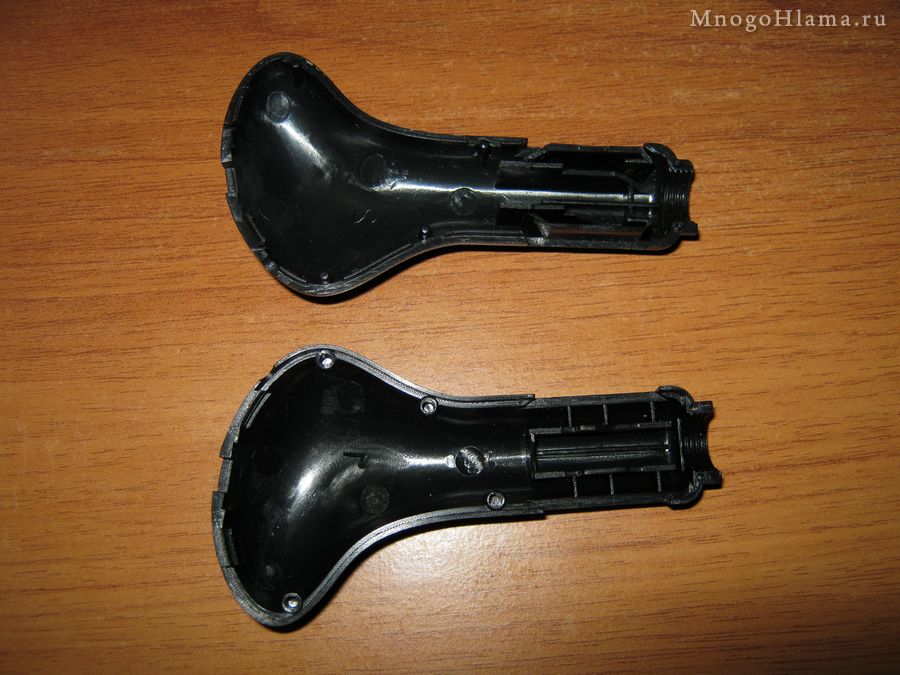

Корпус автомобильного адаптера

Корпус автомобильного адаптера

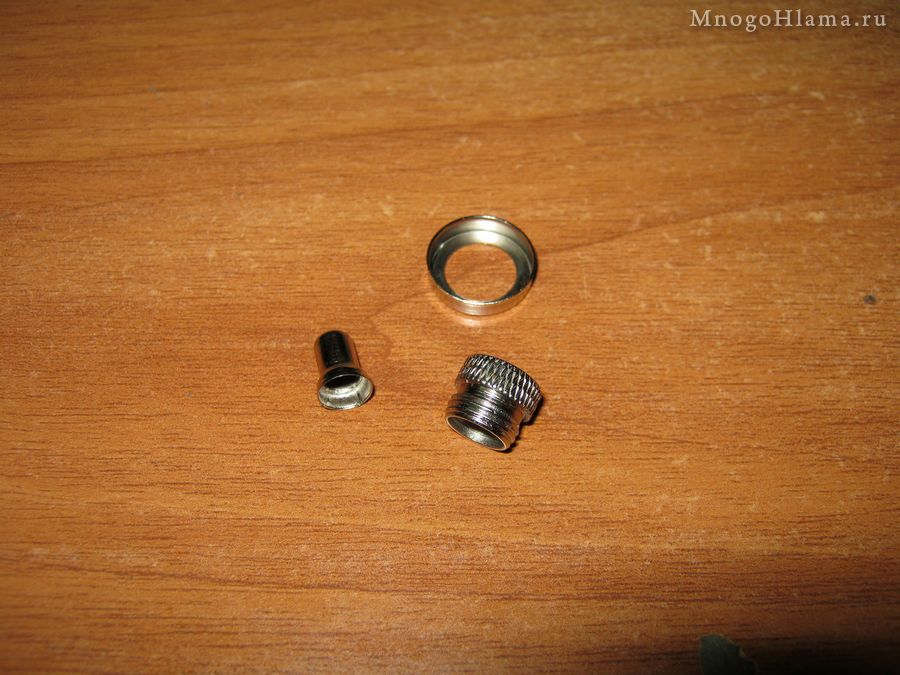

Плату с проводом отправил в помойку, а вот всю эту железную амуницию, решил не выбрасывать, уж очень красиво они завершают собой, внешний вид рукоятки.



Крепление предохранителя в адаптере

Рукоятка автомобильного адаптера

Подобрал подходящей длины саморез для шила, к тому же они уже имеют практически готовую форму, нужно лишь сточить с него резьбу и шило готово. Здесь главное не схватить сыромятину похожую на гвоздь, но современные саморезы по большей части все калёные в какой то степени. Зажал его в шуруповёрт чтобы равномерно сточить с него спираль.



Саморез 150 мм

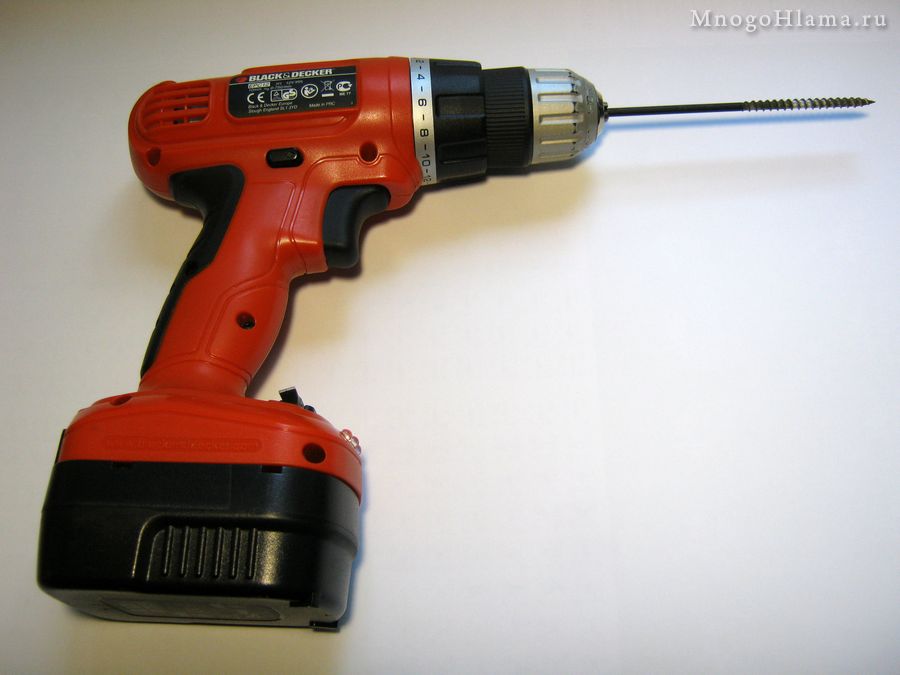

Саморез зажатый в шуруповёрт

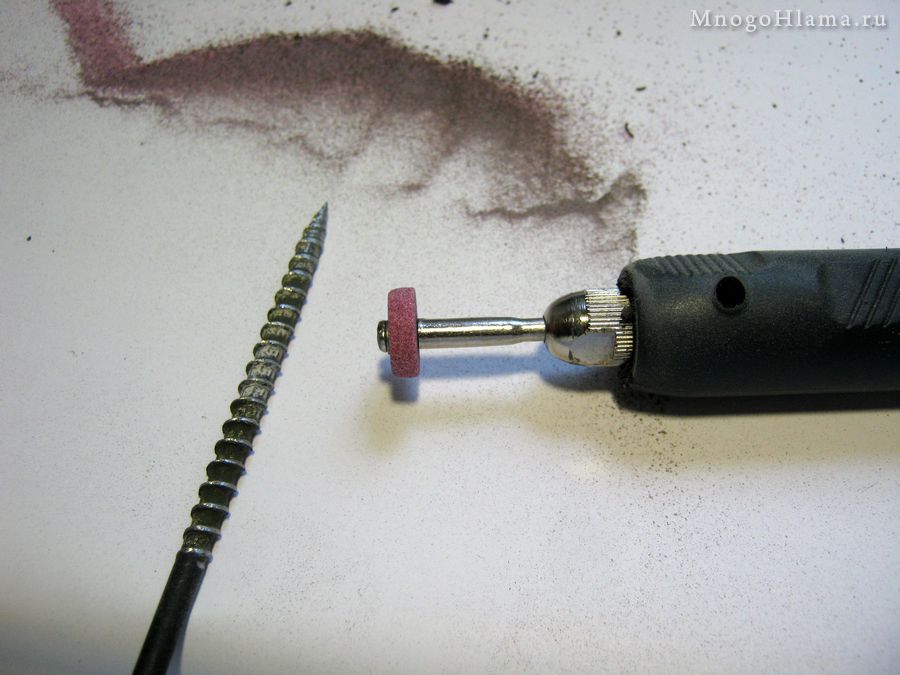

На электроточиле придать шилу нужную форму очень просто, но к сожалению у меня его нет. Поэтому попробовал сначала дремелем обточить саморез. Но через 5-10 минут, этот мини диск превратился в пыль практически полностью, а на саморезе лишь слегка притупилась гребёнка.



Обтачивание самореза дремелем

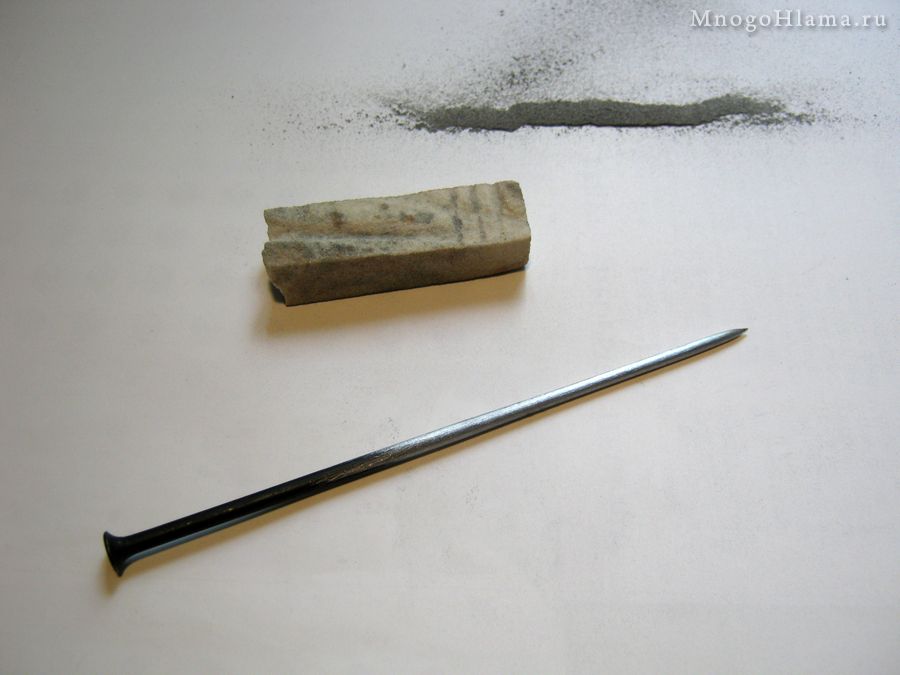

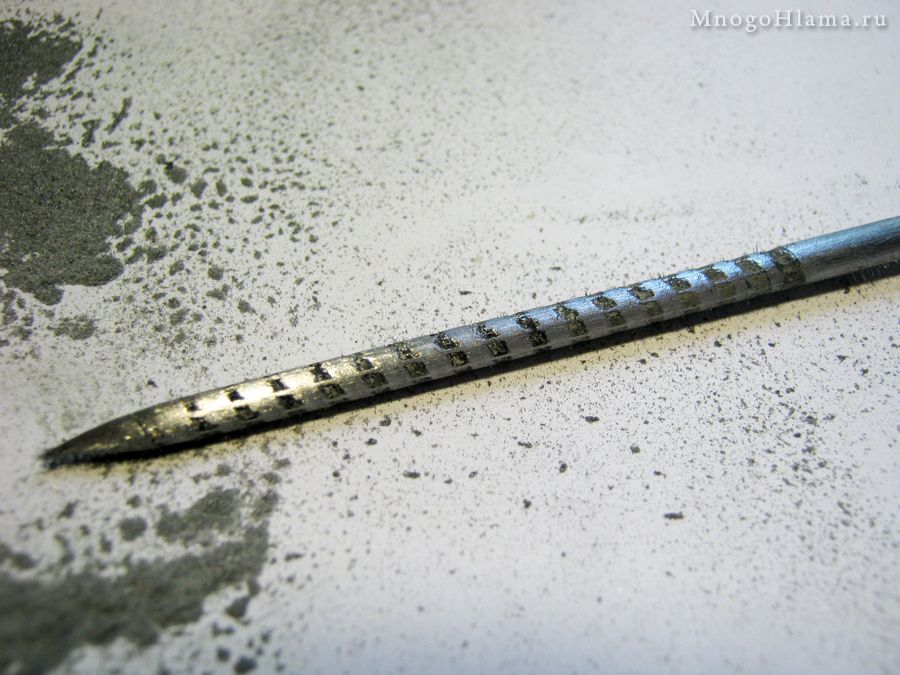

Попробовал обточить его вручную обычным бруском. Дело это конечно не благодарное, точить калёные железяки вручную. Но всё же процесс обточки пошёл куда быстрее, нежели при шуршании дремелем.



Обтачивание самореза бруском

Несколько часов работы (с перекурами, иначе можно тик заработать) и наш гвоздик готов. :-)

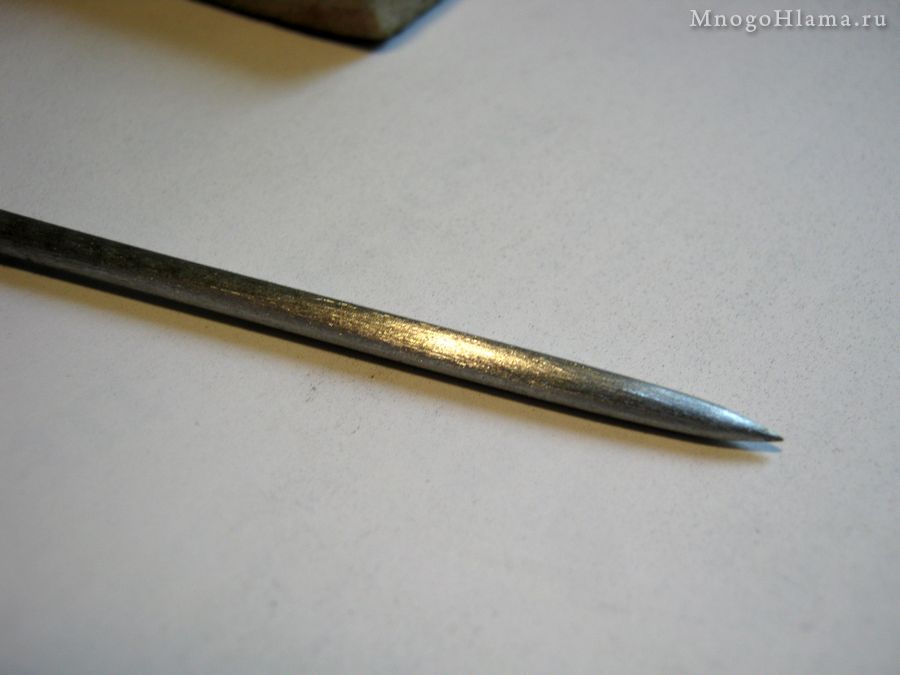

Шило из самореза

Заточка самореза

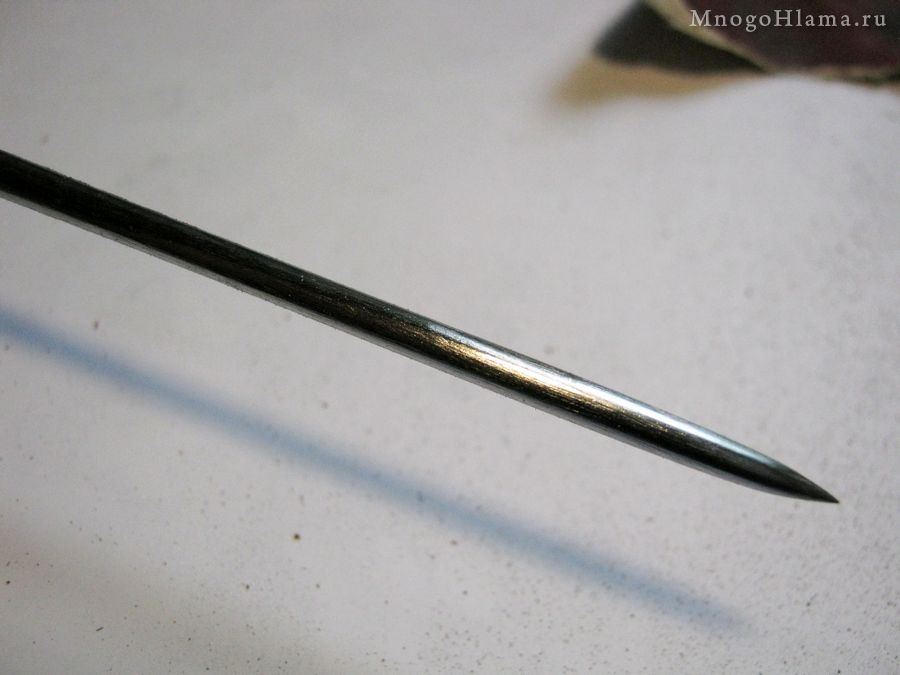

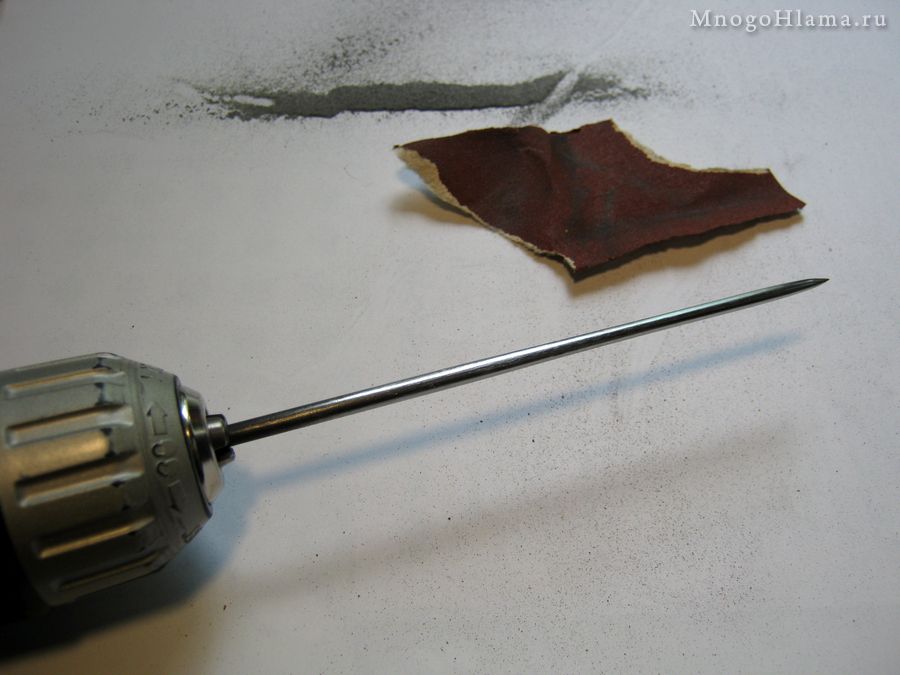

В принципе, в стене или дсп можно ковыряться и таким шилом. Но так как делаю шило не дяде, а себе, то решил довести его до зеркального блеска. Здесь я действовал так же, как и при заточке этой стамески, то есть от крупнозернистой наждачки, к мелкой.



Заточка самореза в шуруповёрте

Заточка самореза

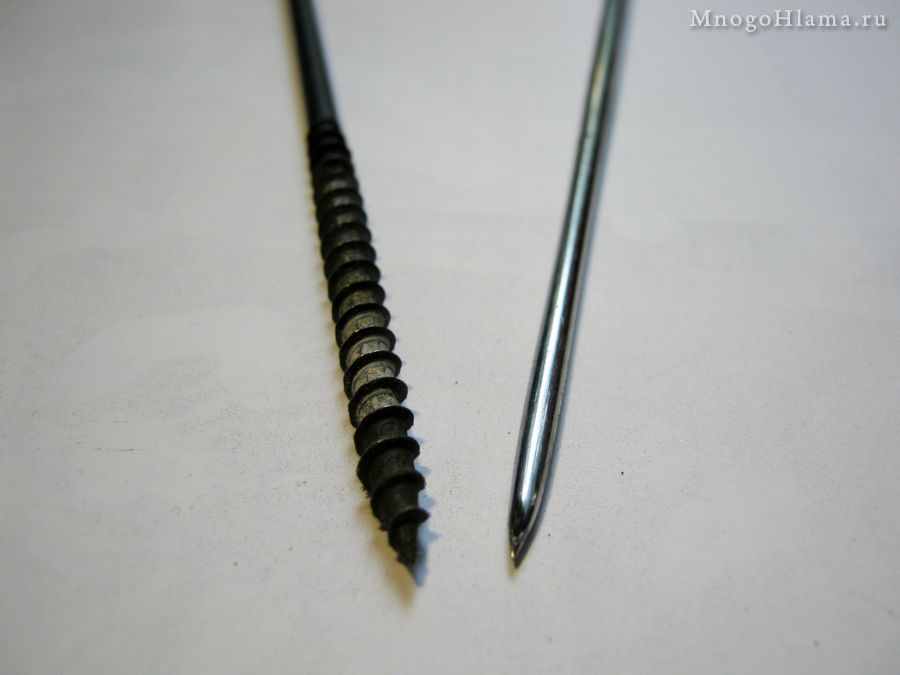

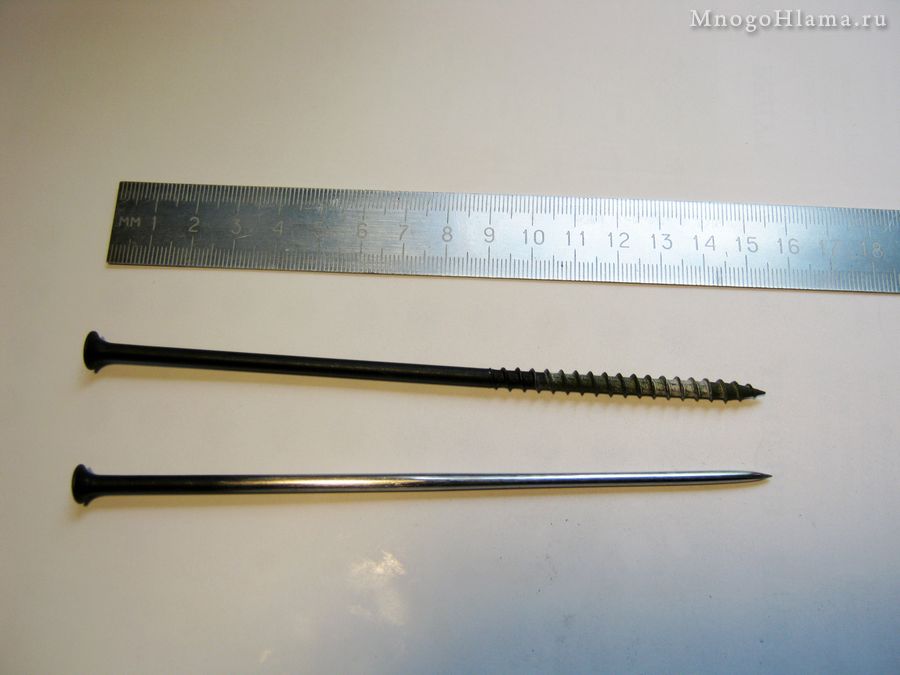

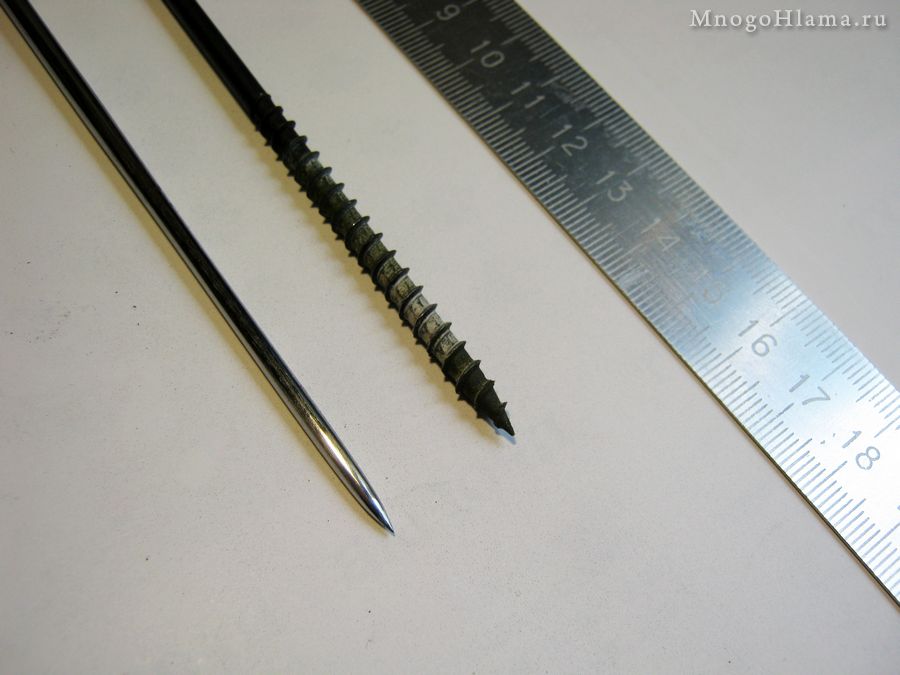

Собственно почти готовое шило, что то типа, до и после. Финишную полировку нулёвкой решил делать после того, как вклею шило в рукоятку.



Шило из самореза 150 мм

Шило из самореза 150 мм

Шило из самореза 150 мм

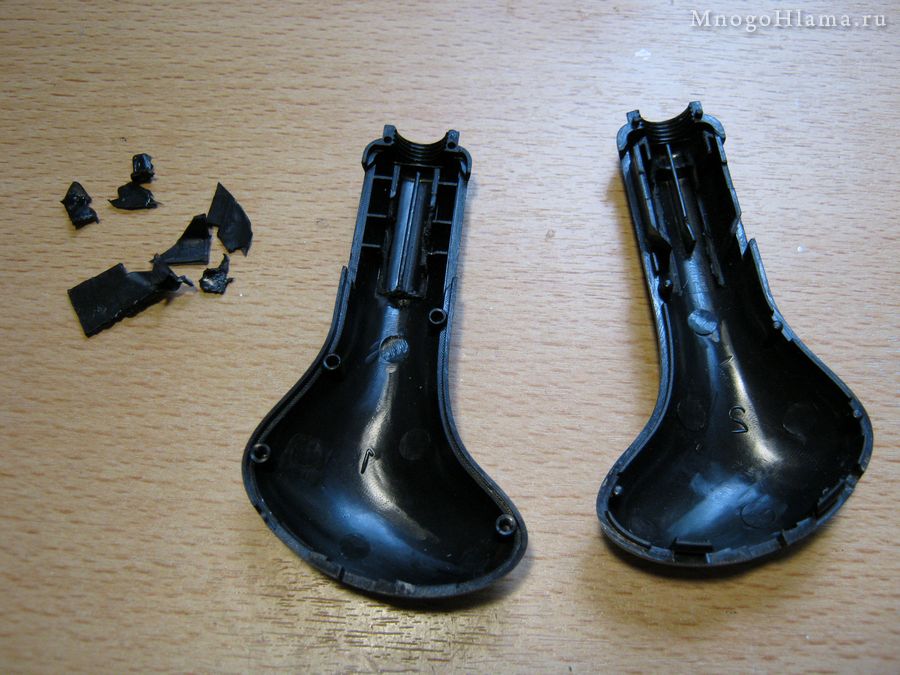

Выломал все лишние и мешающие перегородки внутри половинок и примерил жало.



Рукоятка от адаптера

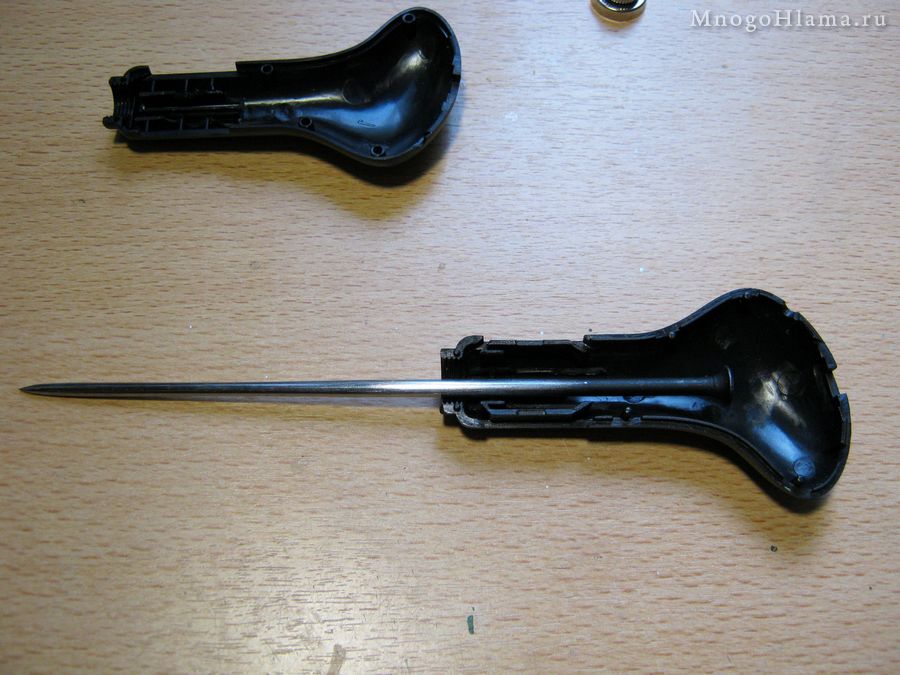

Примерка шила к рукоятке

Примерка шила к рукоятке

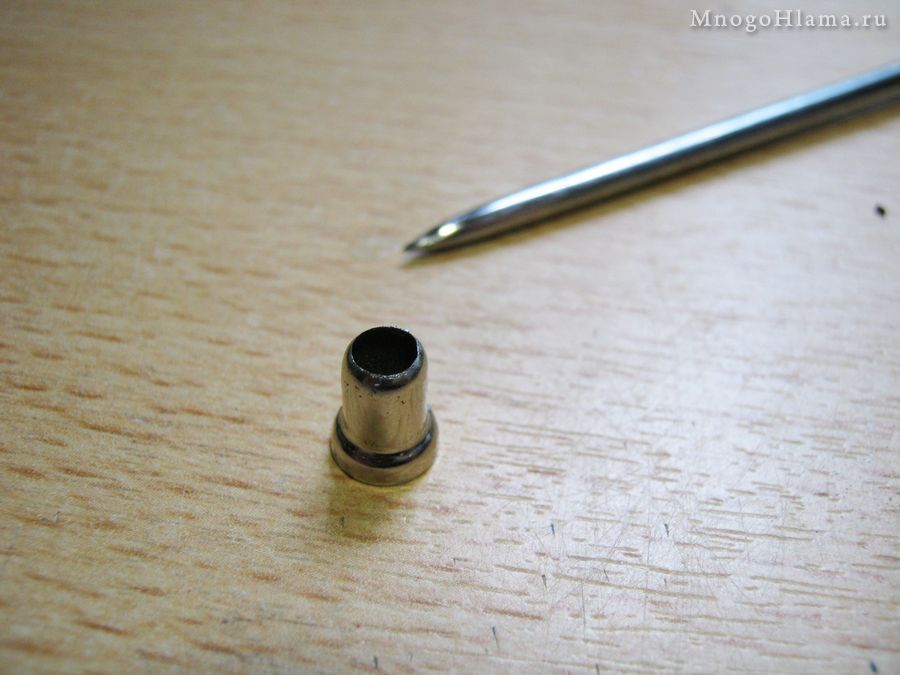

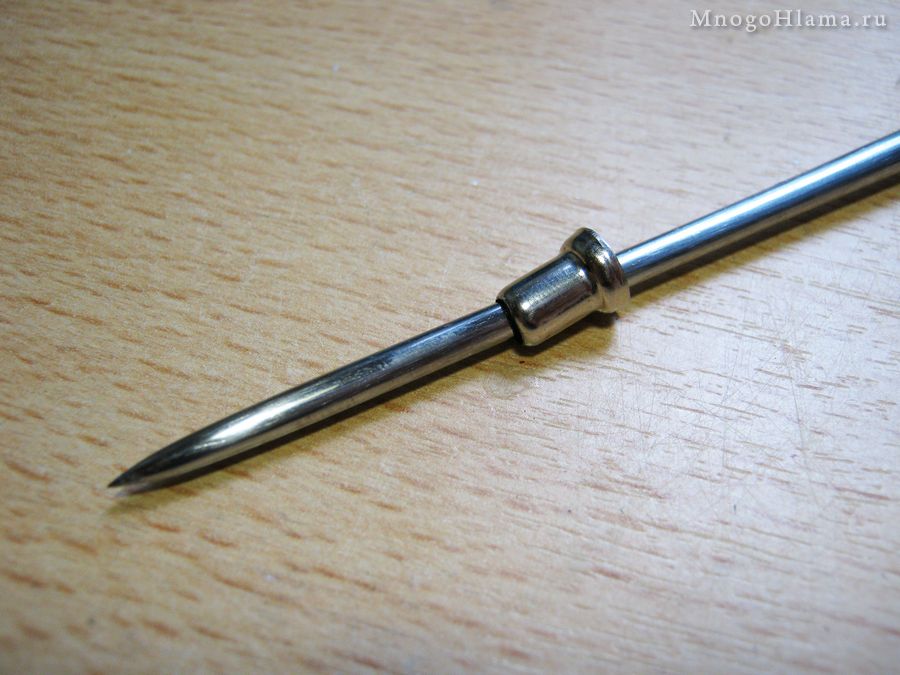

Проточил отверстие в колпачке, которое ранее удерживало предохранитель.



Отверстие в колпачке предохранителя

Колпачок надетый на шило

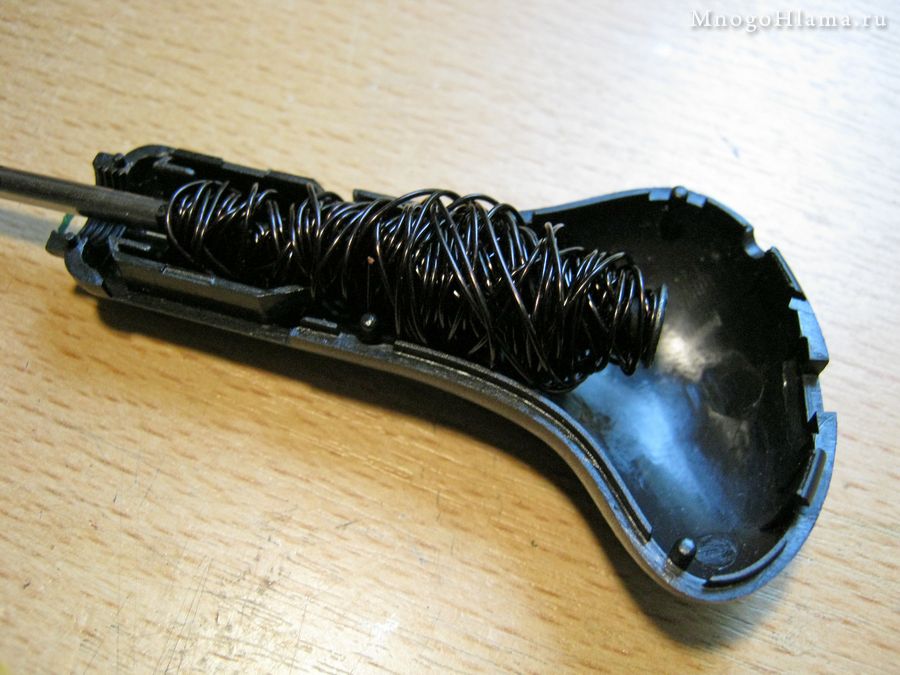

Чтобы легче было отцентрировать жало в рукоятке, обмотал его медной проволокой. С проволокой оно не будет болтаться в пустотелой рукоятке и его легче будет выровнять. К тому же проволока будет служить арматурой для эпоксидной смолы.

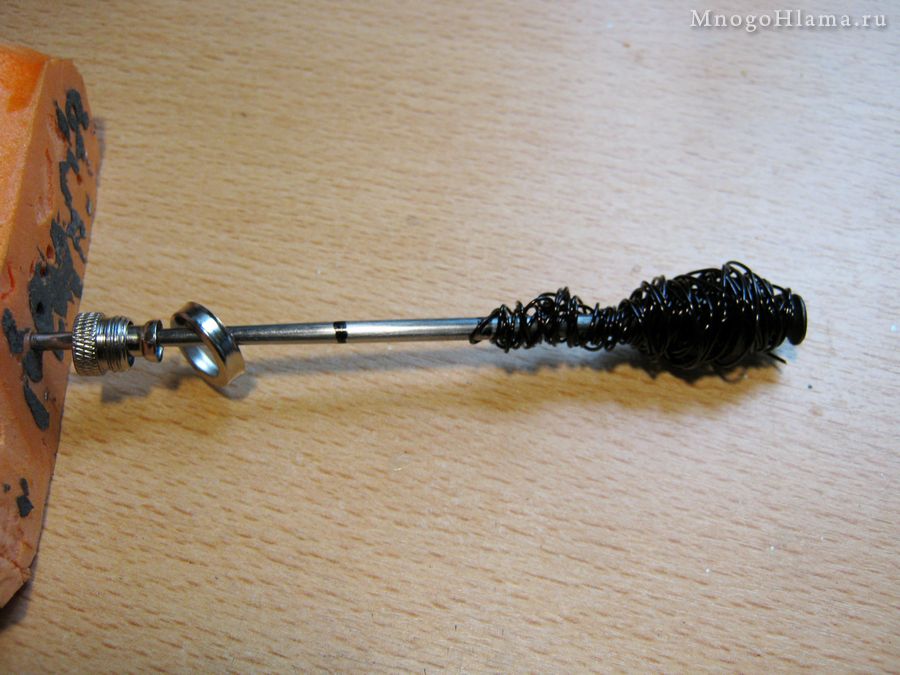

Проволока на шиле

Установка шила в рукоятку

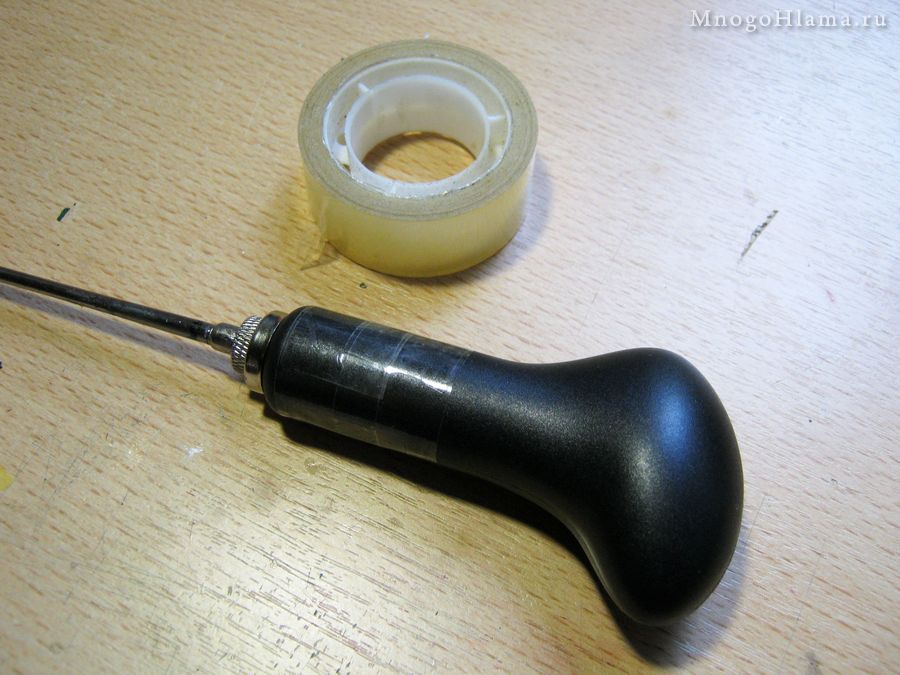

Заклеил скотчем отверстия от бывших контактов и светодиода.



Заделка отверстий в рукоятке

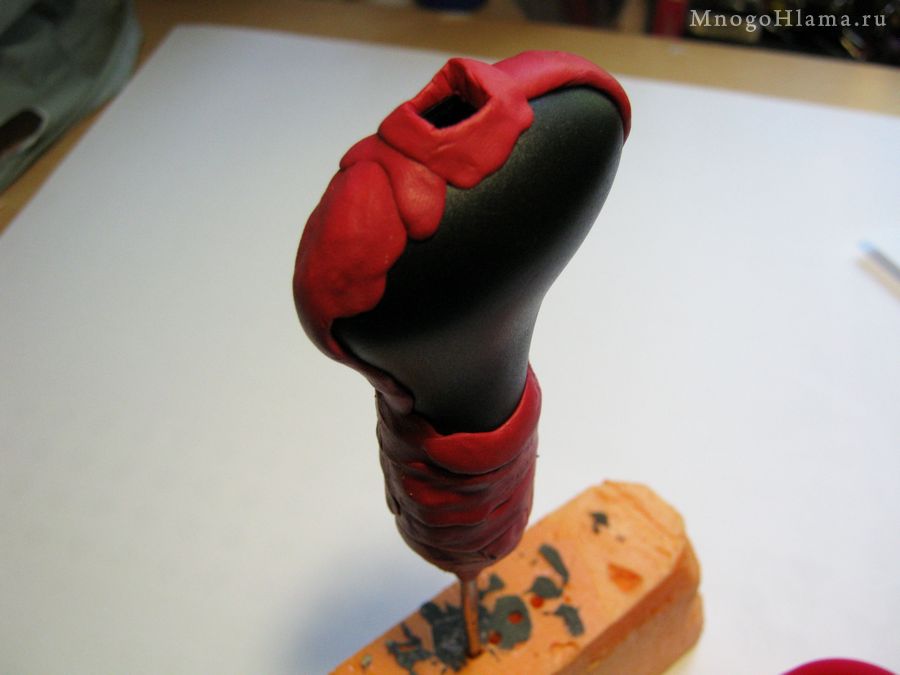

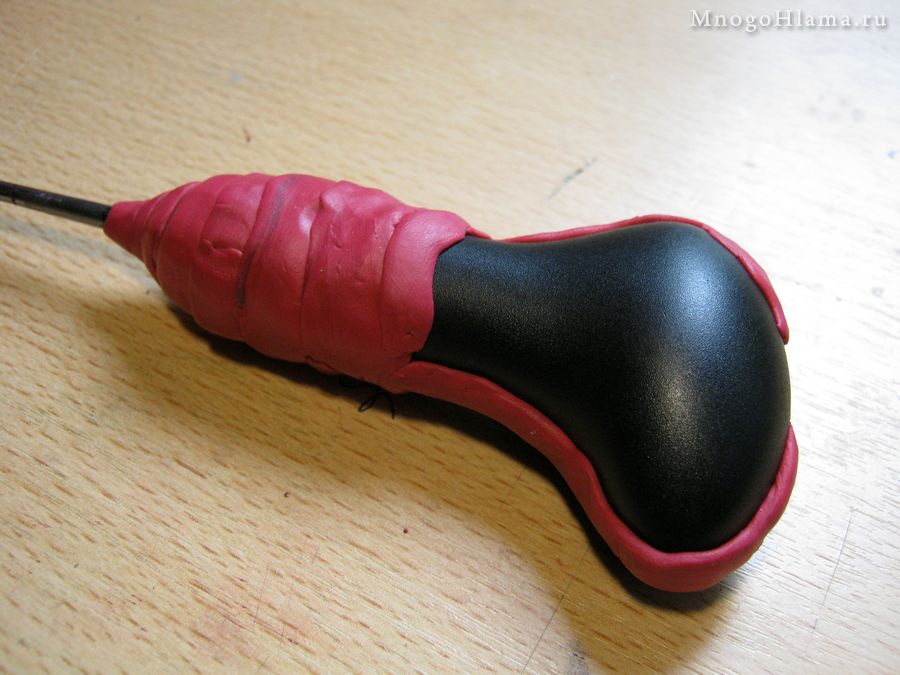

Затем пластилином замазал все щели, через которые могла бы просочиться эпоксидка.



Заделка пластилином отверстий в рукоятке

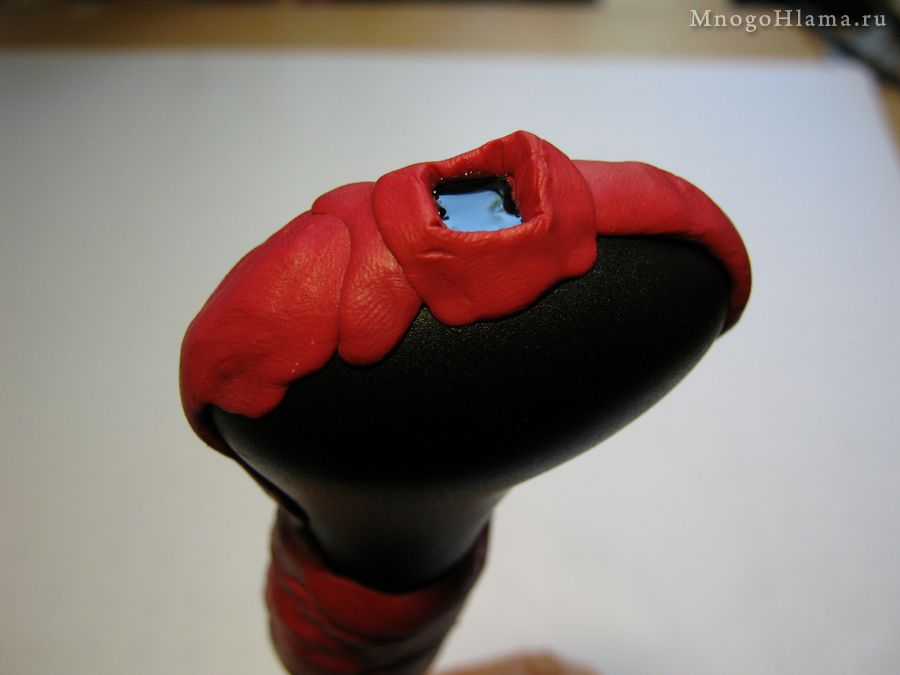

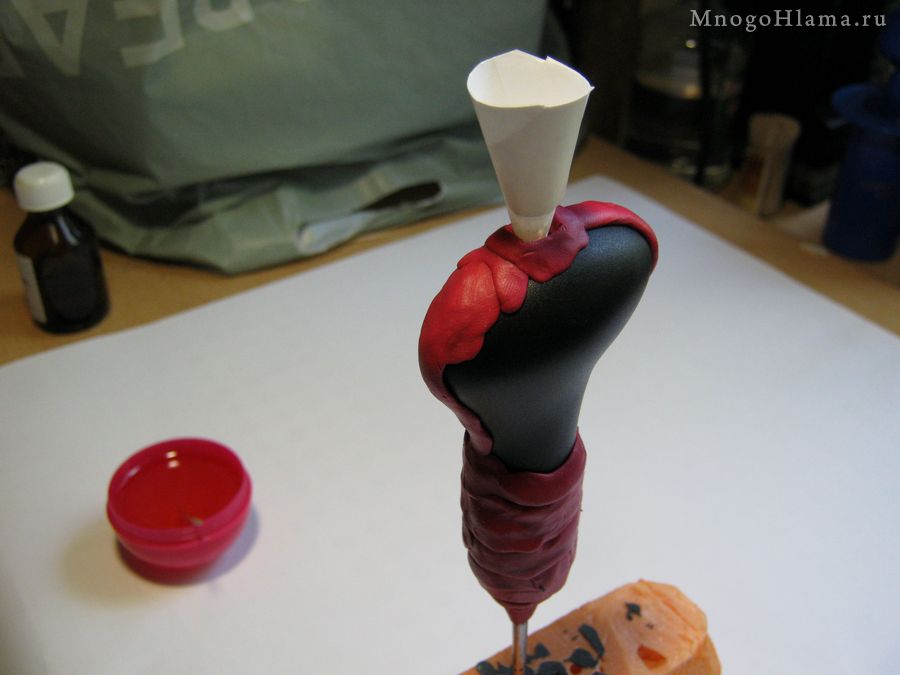

Из пластилина возвёл бортики вокруг отверстия, через которое раньше выходил провод из адаптера. Это отверстие будет служить заливной горловиной для смолы, ну а бортики для того, чтобы в процессе заливки, не обгадить смолой всю рукоятку.



Заделка пластилином отверстий в рукоятке

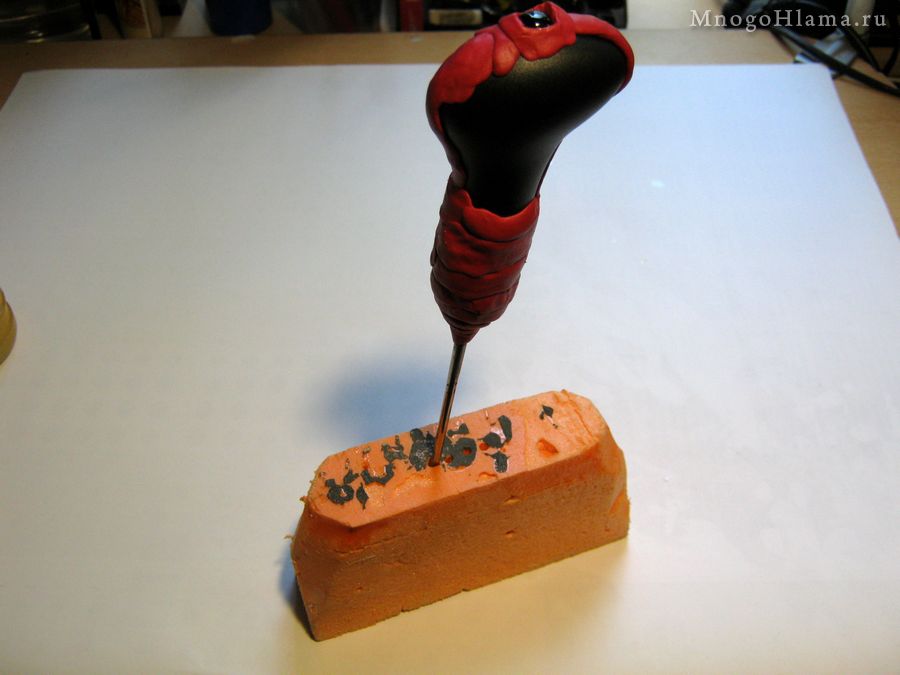

Намешиваем и заливаем эпоксидную смолу. Лить старался понемножку, чтобы воздух из рукоятки успевал выходить.

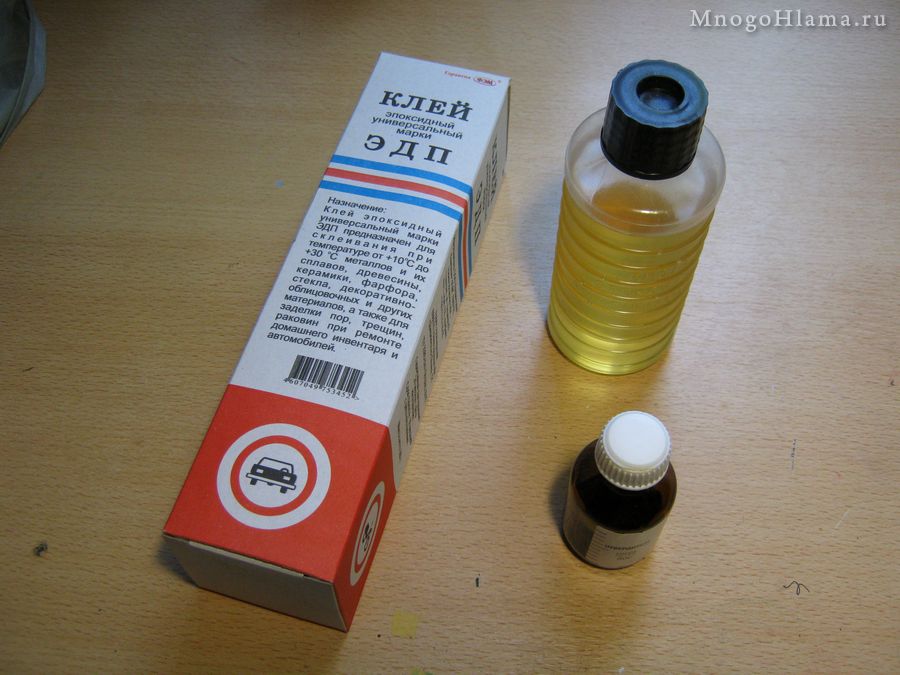

Эпоксидная смола ЭДП

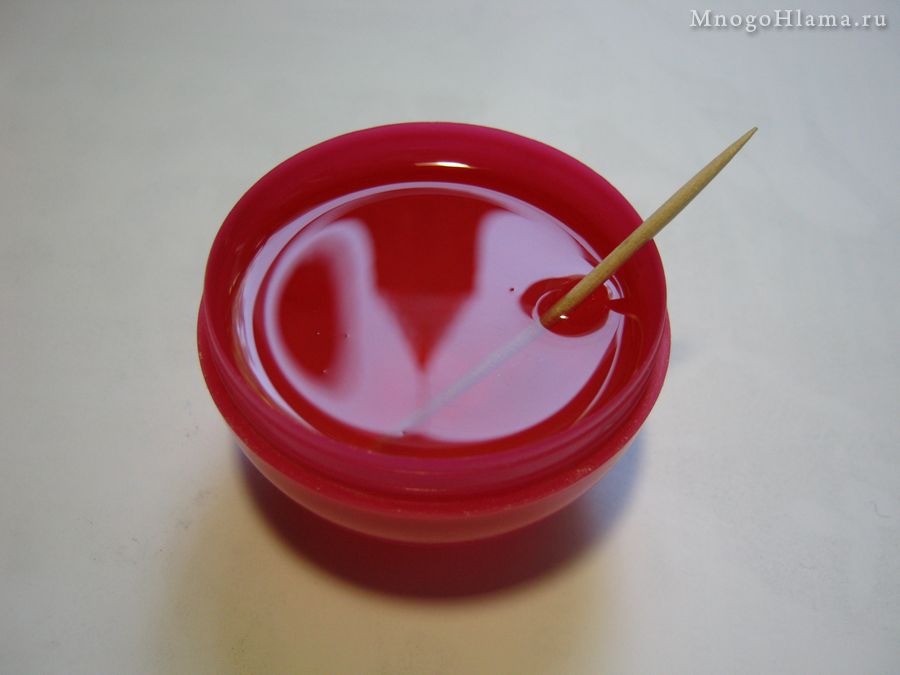

Намешивание эпоксидной смолы

Заливка эпоксидной смолы в рукоятку шила

Заливка эпоксидной смолы в рукоятку шила

После того как рукоятка заполнилась смолой, периодически посматриваем за уровнем и при необходимости доливаем смолу практически до самого края пластилиновых бортиков. В общем, всегда нужно оставлять запас смолы в горловине, так как сточить лишнее всегда легче, нежели доливать смолу в образовавшиеся раковины.



Заливка эпоксидной смолы в рукоятку шила

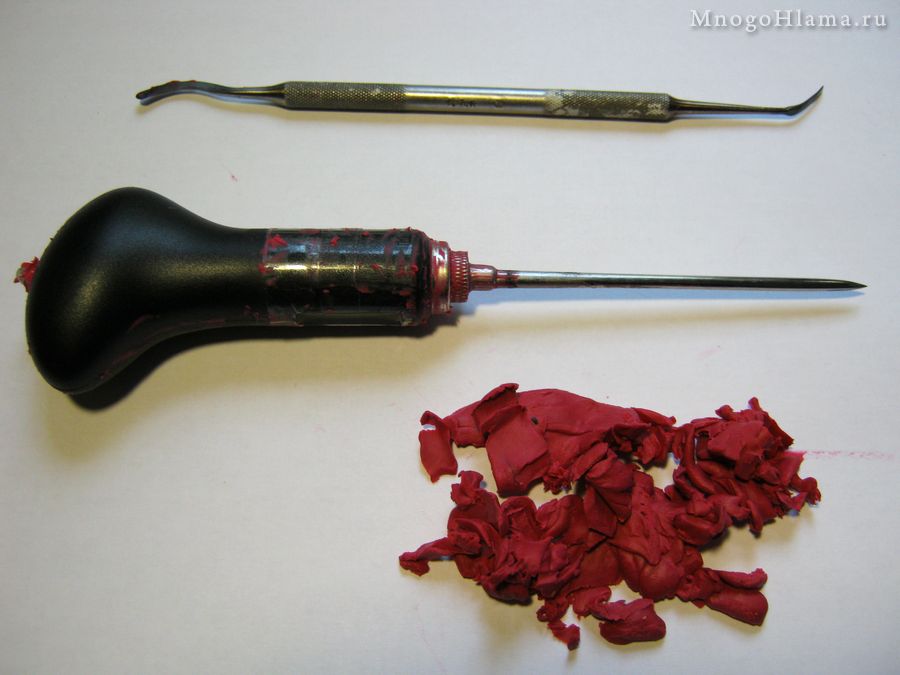

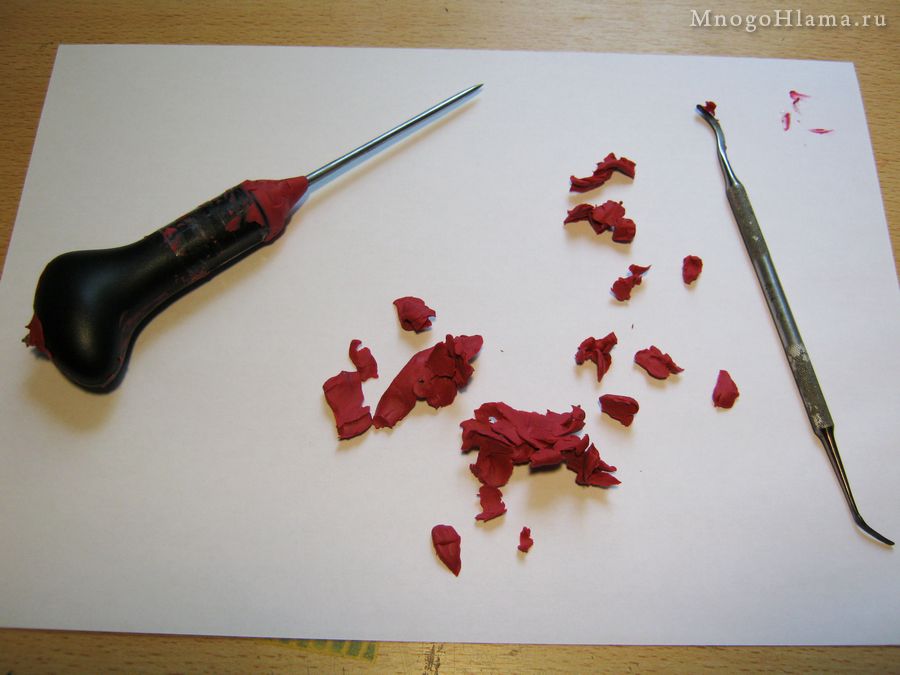

На следующий день, счистил пластилин и снял скотч.



Счищаем пластилин с рукоятки шила

Очищаем пластилин с шила

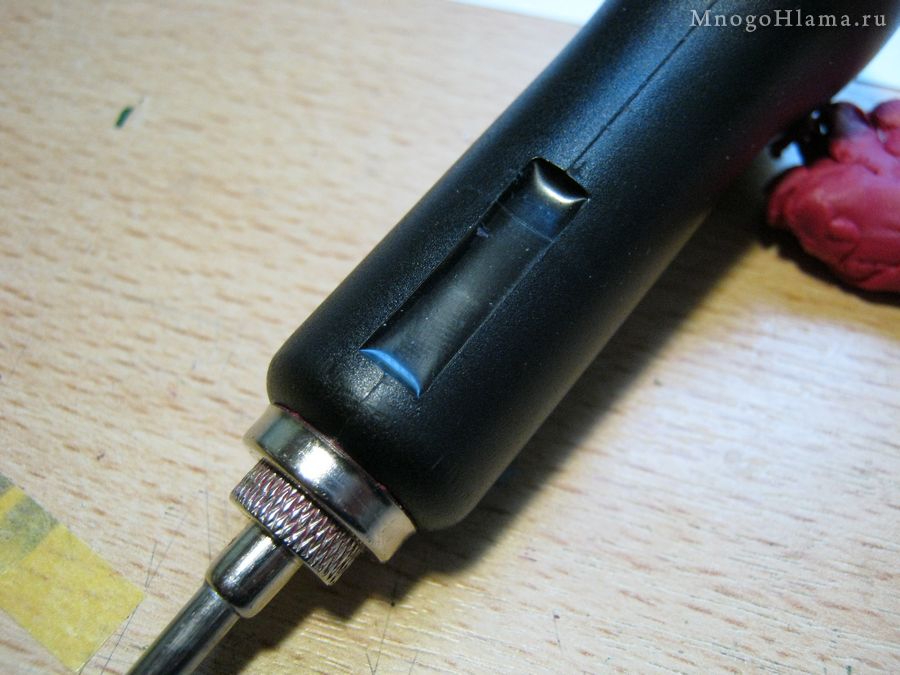

Так как по верх скотча ещё и пластилин вдавливал, то на бывших клеммных выводах смола приняла форму вдавленного скотча. В принципе я знал что здесь будут впадины, так как обматывал скотчем, но общую картину эти ямки не особо портят. Надо было чем то твёрдым обмотать, например куском пластика или жести.

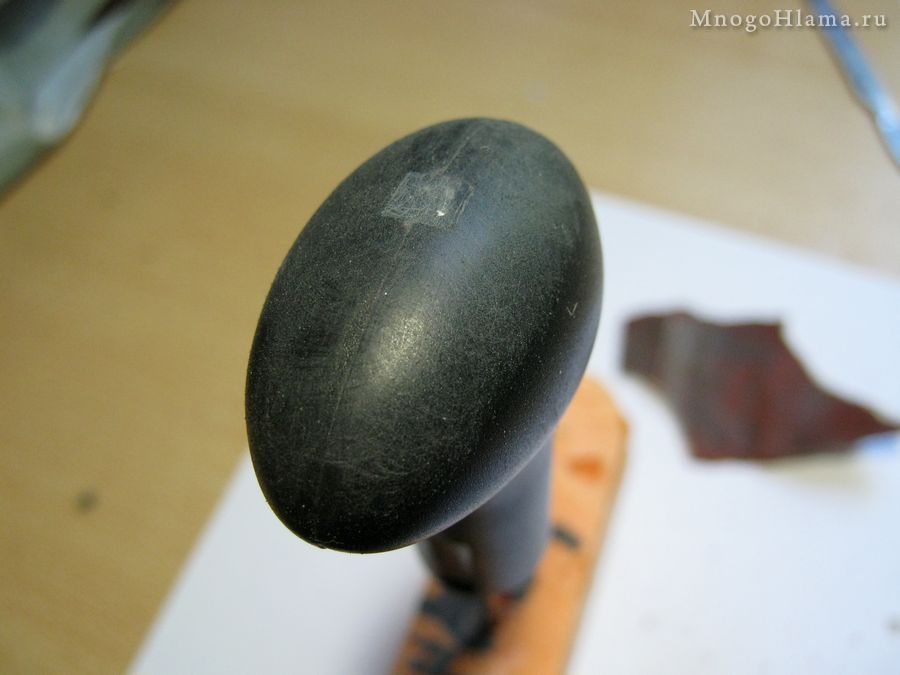

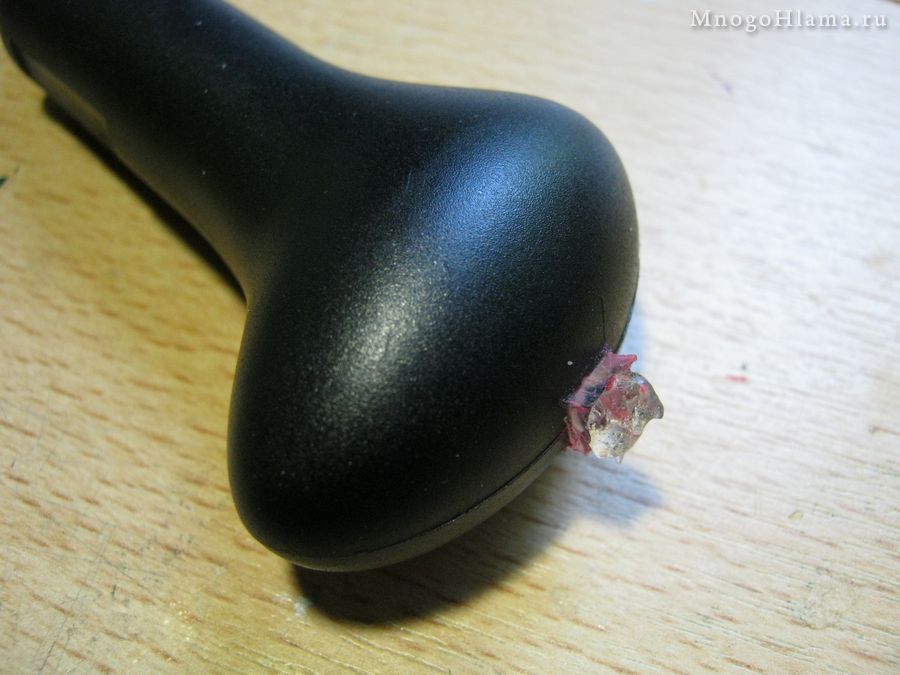

Залитое отверстие в рукоятке шила

Торчит облой из рукоятки

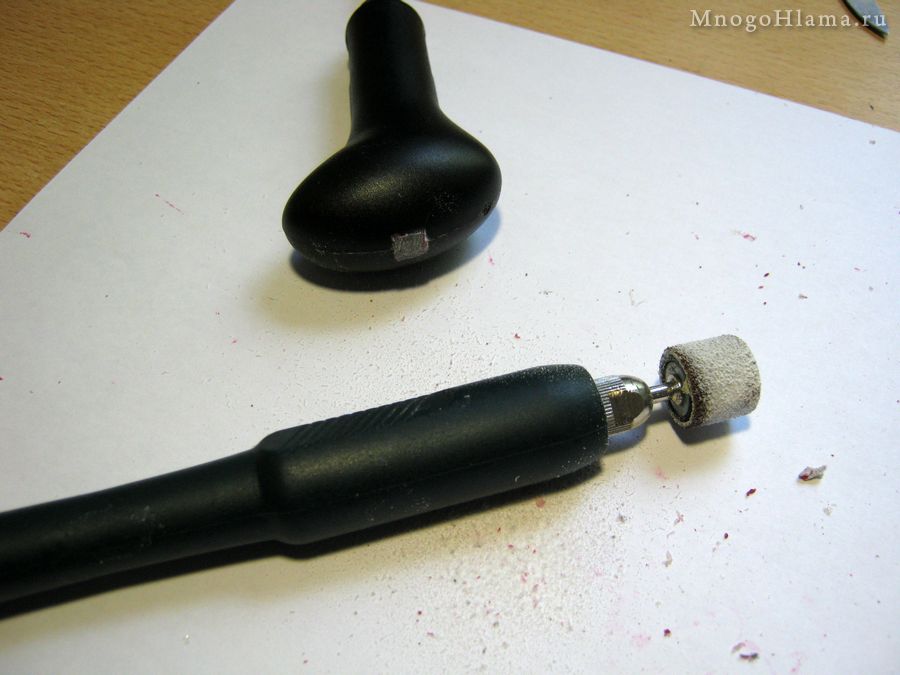

Сточил дремелем облой и зачистил наждачкой.



Стачивание дремелем облоя с рукоятки шила

Зачищаем рукоятку шила

После того как счистил пластилин и наждачкой загладил все неровности, нулёвкой хорошенько отполировал шило до блеска.



Зачищаем нулёвкой шило

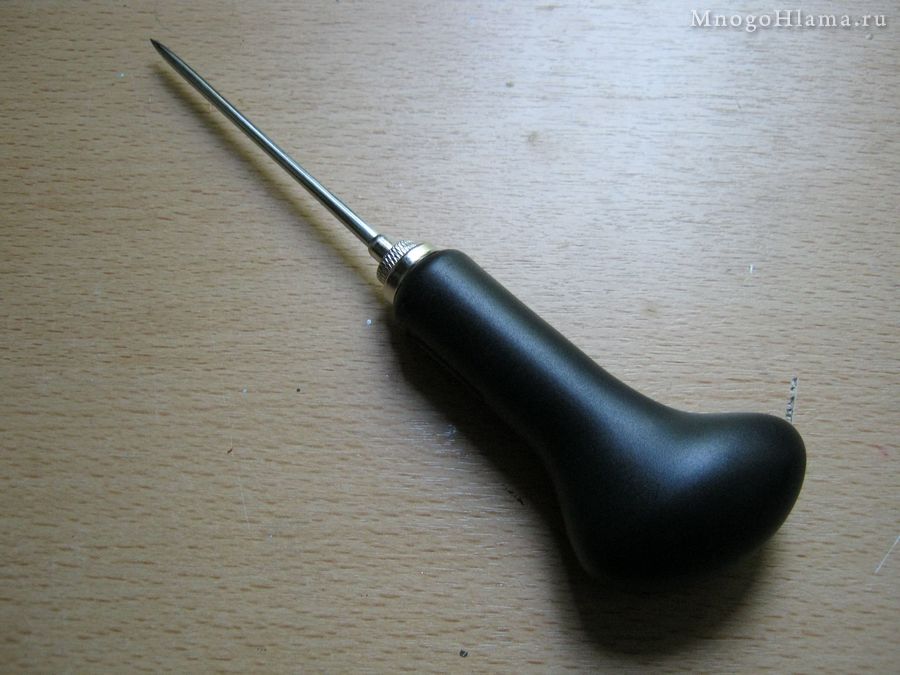

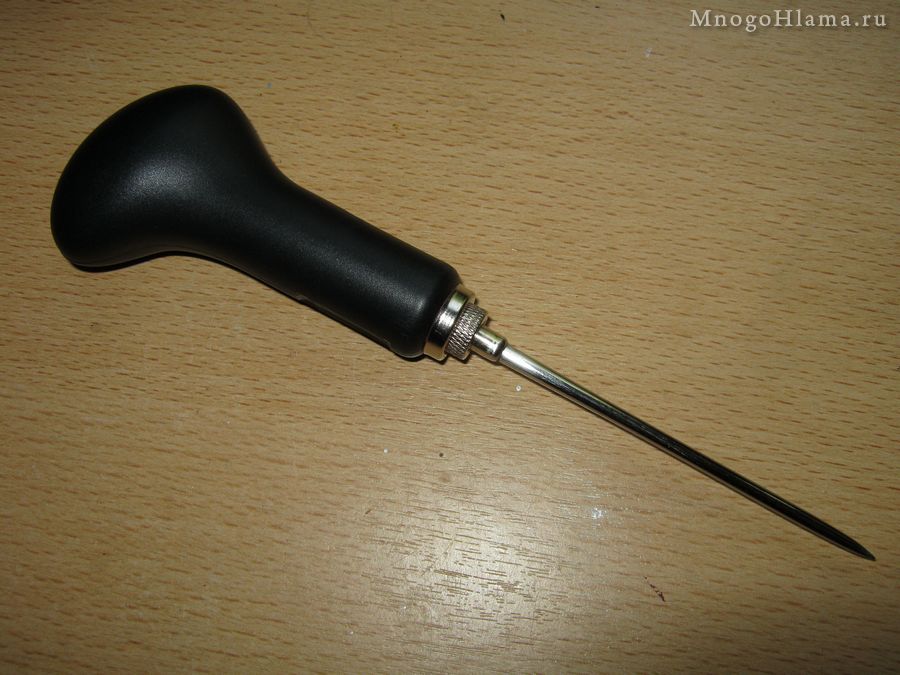

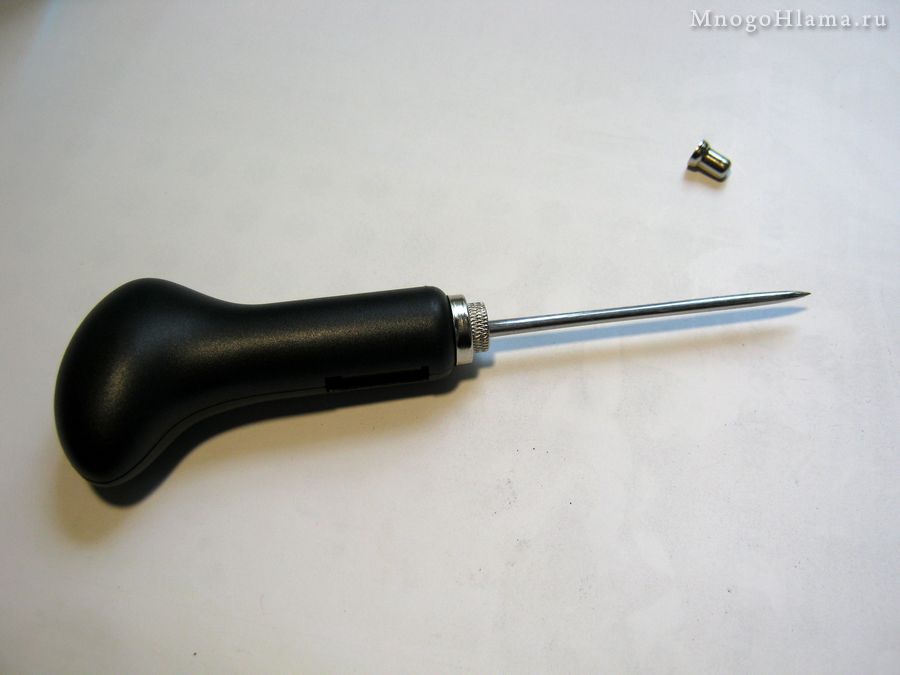

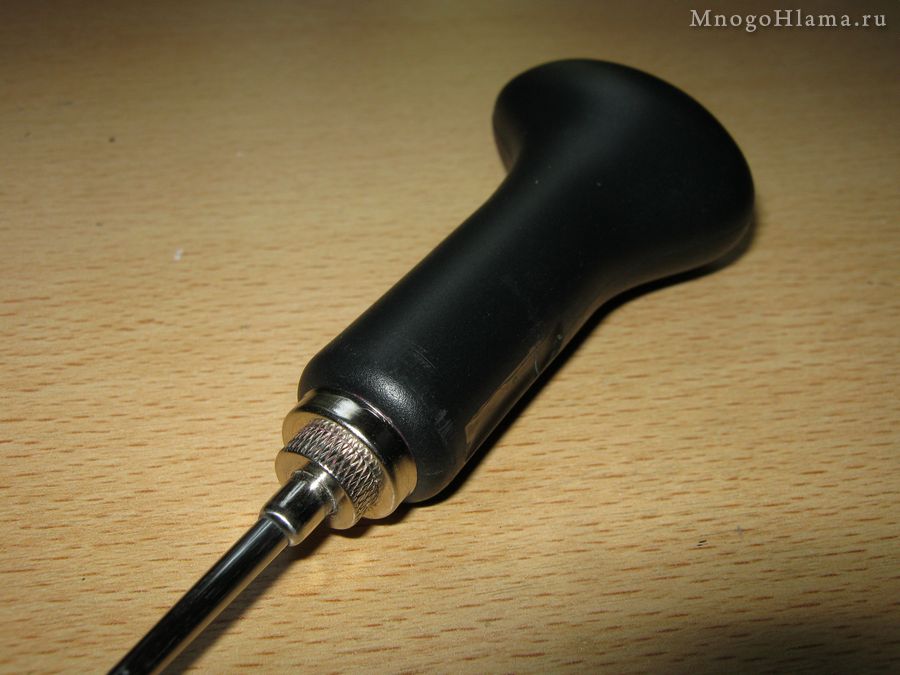

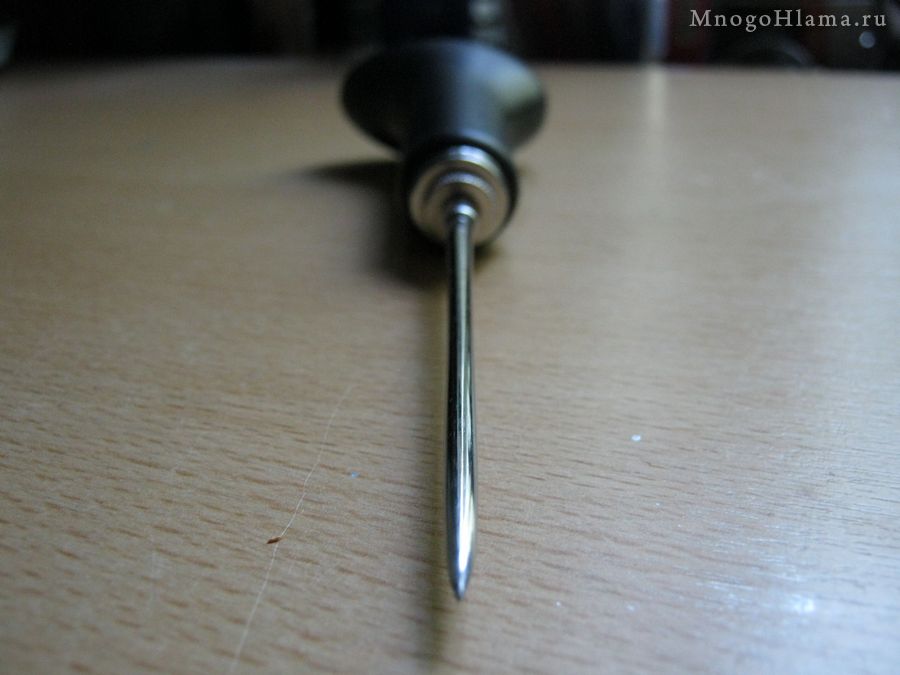

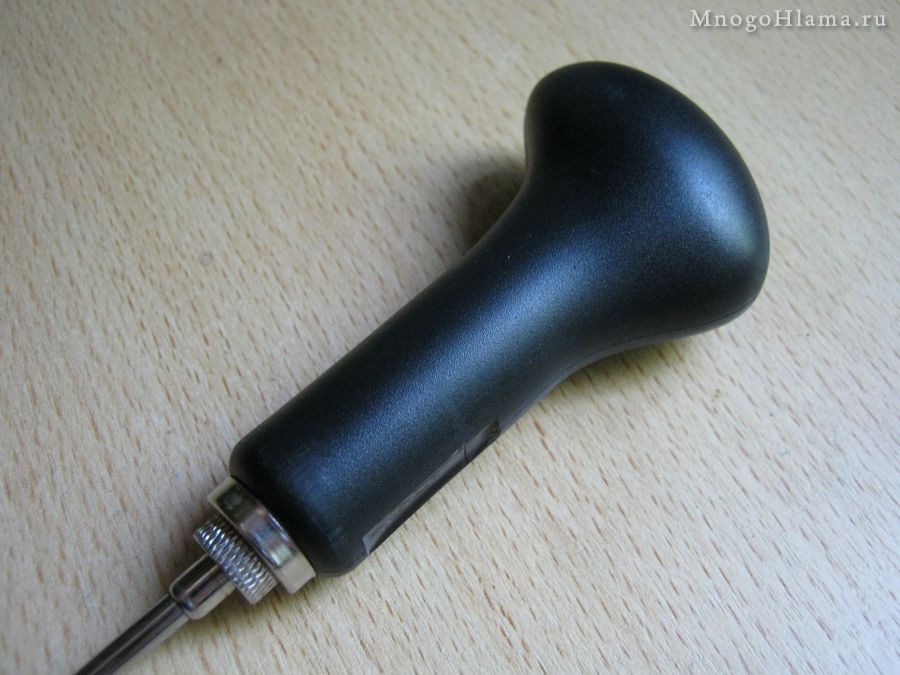

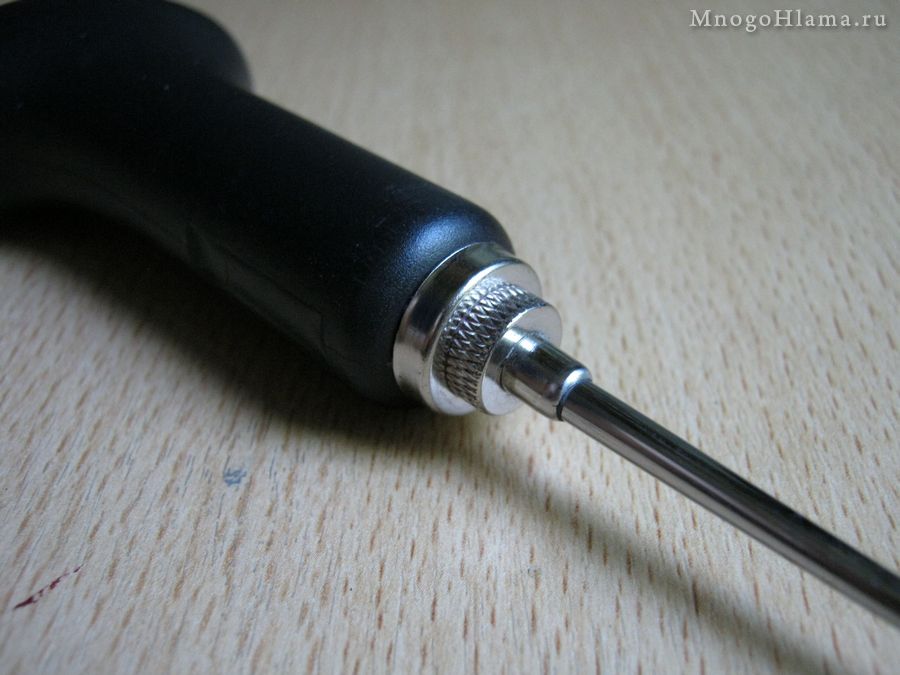

Собственно, шило готово.



Рукоятка  для шила из автомобильного адаптера

Рукоятка  для шила из автомобильного адаптера

Шило

Самодельное шило

Рукоятка  для шила из автомобильного адаптера

Шило из адаптера

Самодельное шило

Самодельное шило

Как сделать шило

Шило своими руками

Фрагмент видео с этим самодельным шилом.

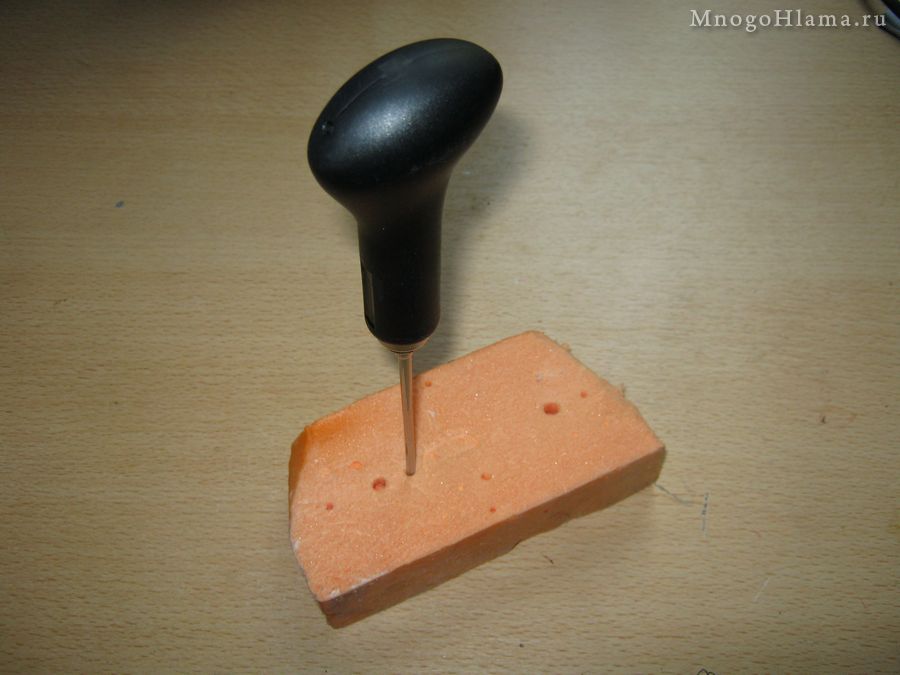

В основном шилом пользуемся чтобы делать небольшие отверстия для затравки саморезов в стену (мел) или же в ДСП, при сборке мебели и т.д. Поэтому саморез обтачивал по минимуму, практически только снял спираль, ну и кончик чуть заострил, ибо очень тонкое шило нам ни к чему. Если же вам нужно менее мощное шило, то стоит подобрать саморез подходящего размера. Это если вам хочется идти таким же тяжёлым путём в его изготовлении. Если вы сможете подобрать пружину или спицу подходящей толщины, то полдела считай уже сделано. Останется только отпилить, заточить и придумать рукоятку для шила. Ну а самое простое, это купить уже готовое шило, думаю цена его окажется не такая уж астрономическая.
