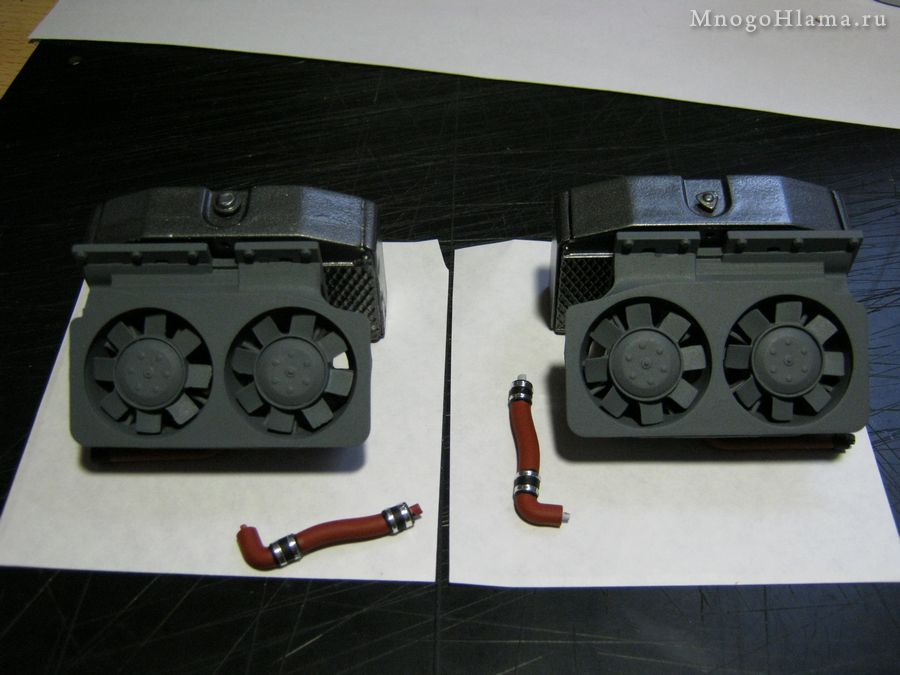

Радиаторы для танка Тигр

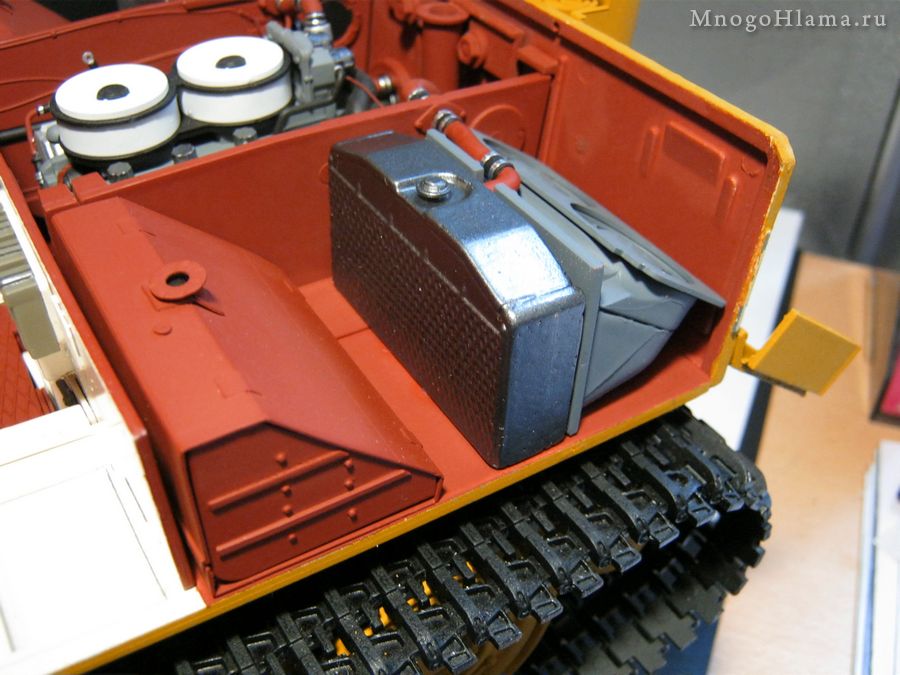

Радиатор с правого борта танка Тигр

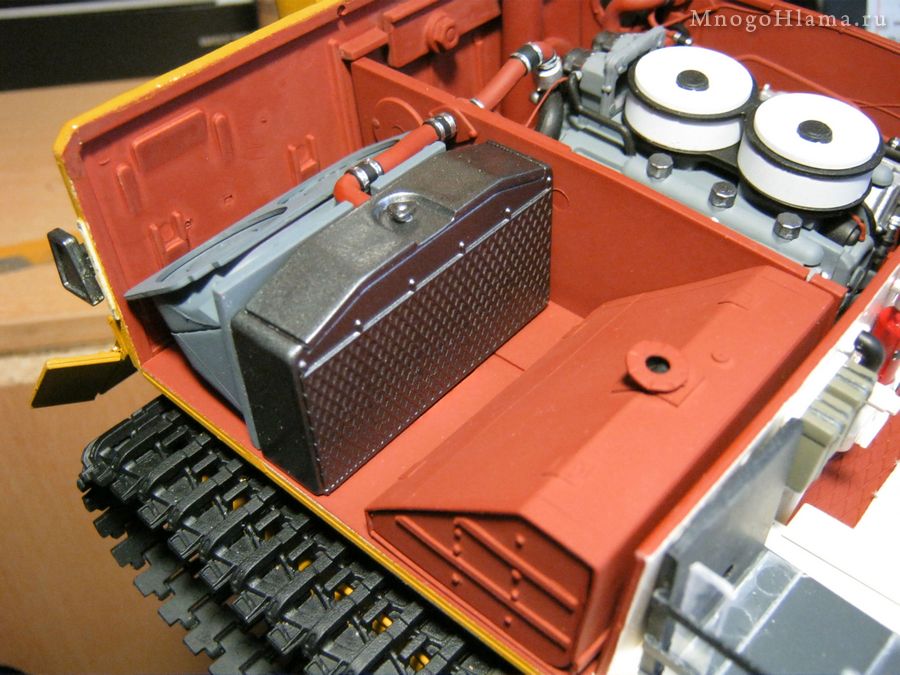

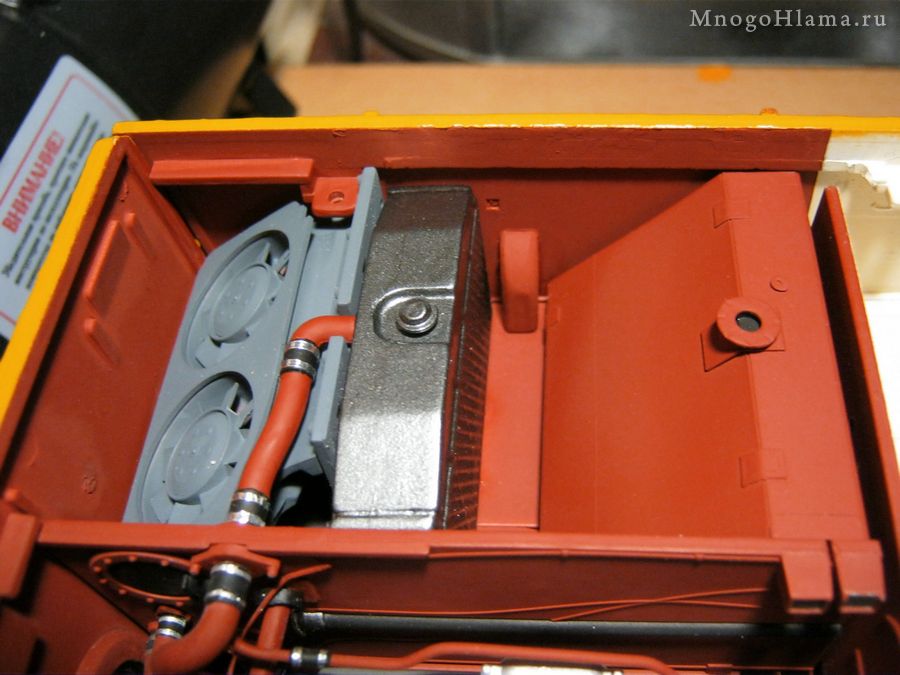

Радиатор с баком

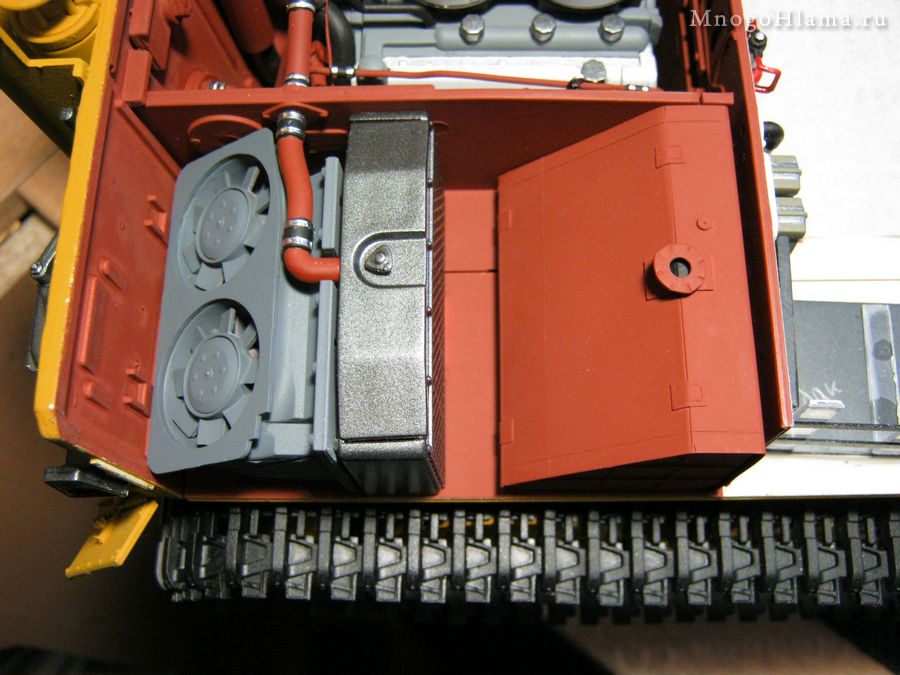

Радиатор с левого борта танка Тигр

Кормовая часть танка Тигр

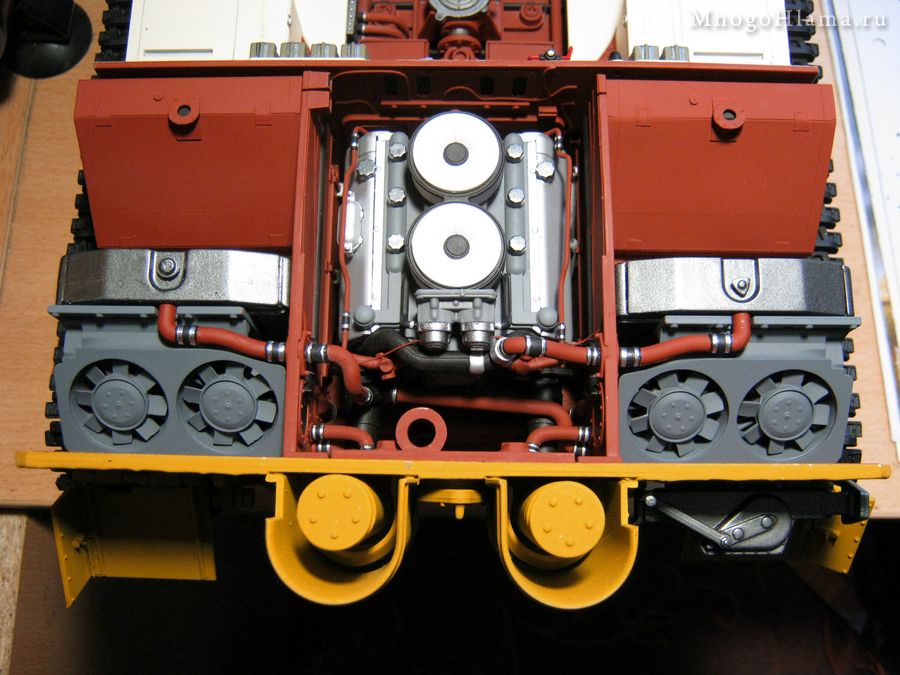

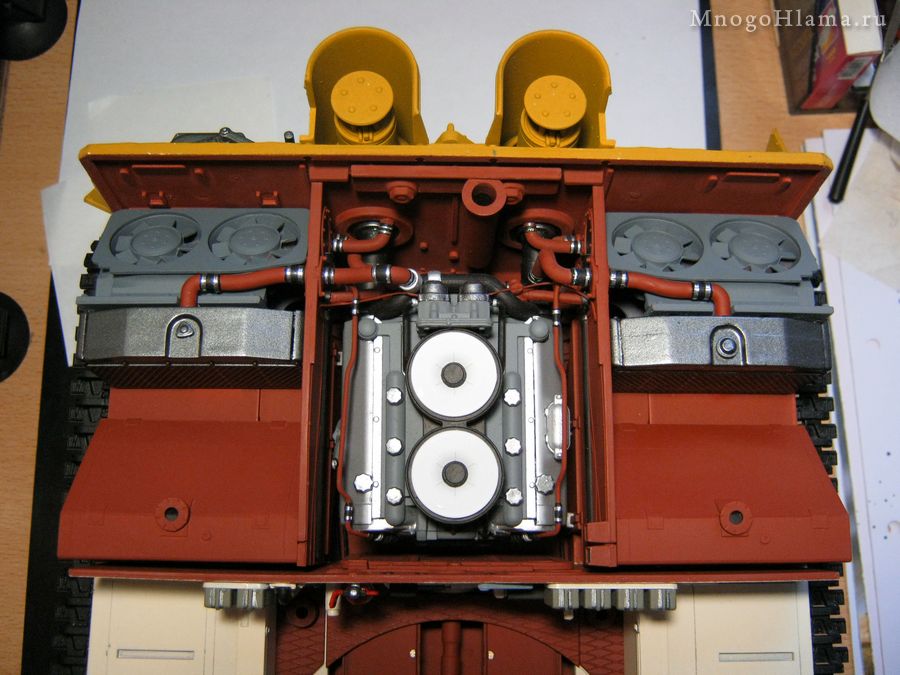

Моторный отсек танка Тигр, вид сверху

Боковые стенки корпуса решил сделать съёмными и в тоже время не прикручивать их к верхней плите корпуса. Для этого просверлил по два отверстия на каждом боковом кожухе (подкрылок). Они будут служить направляющими для штырей, которые затем приклею на сами стенки.

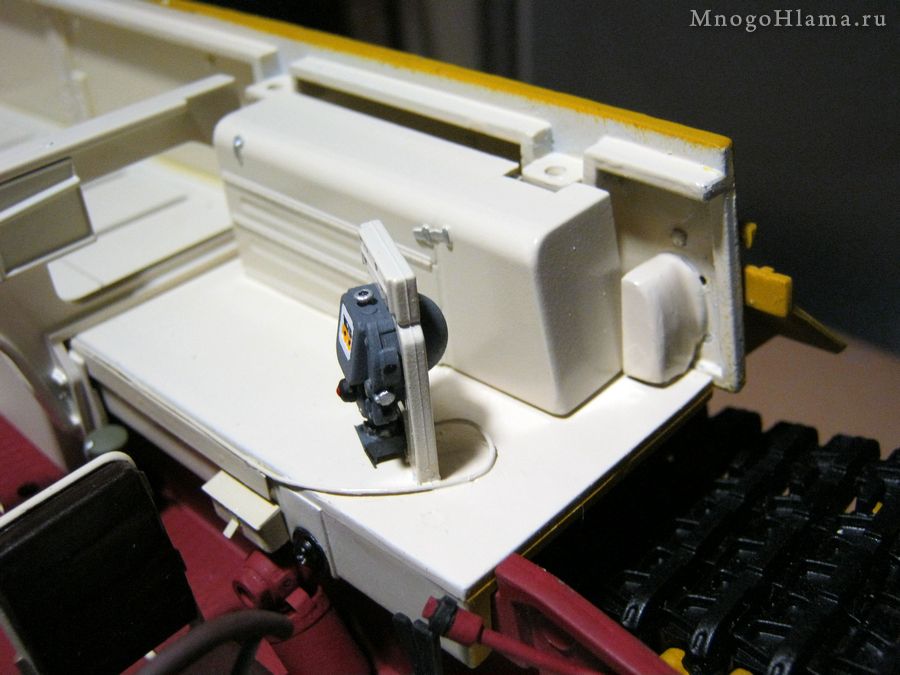

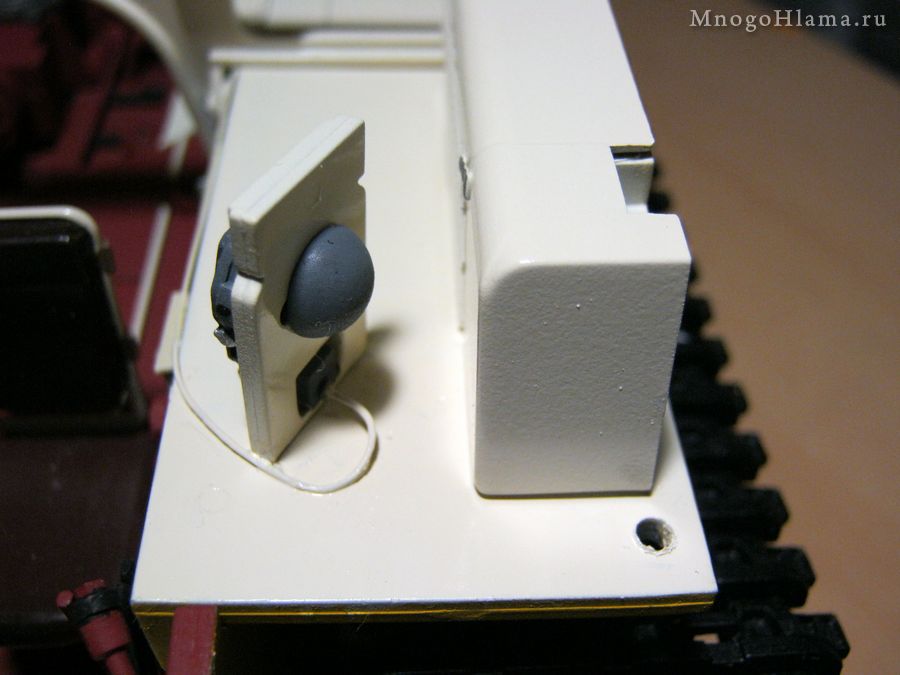

Направляющее отверстие для штыря возле гирокомпаса танка Тигр

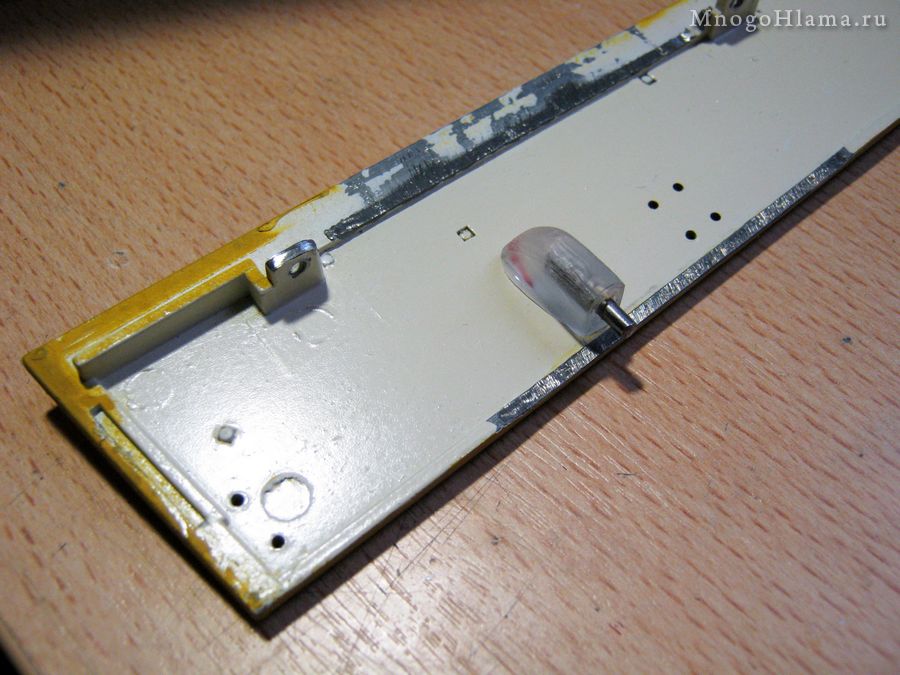

Штыри накусаны бокорезами из обычных гвоздей и вклеены в куски оргстекла. Немного закруглил всё это дело дремелем и приклеил на боковые стенки.



Замок боковой стенки танка

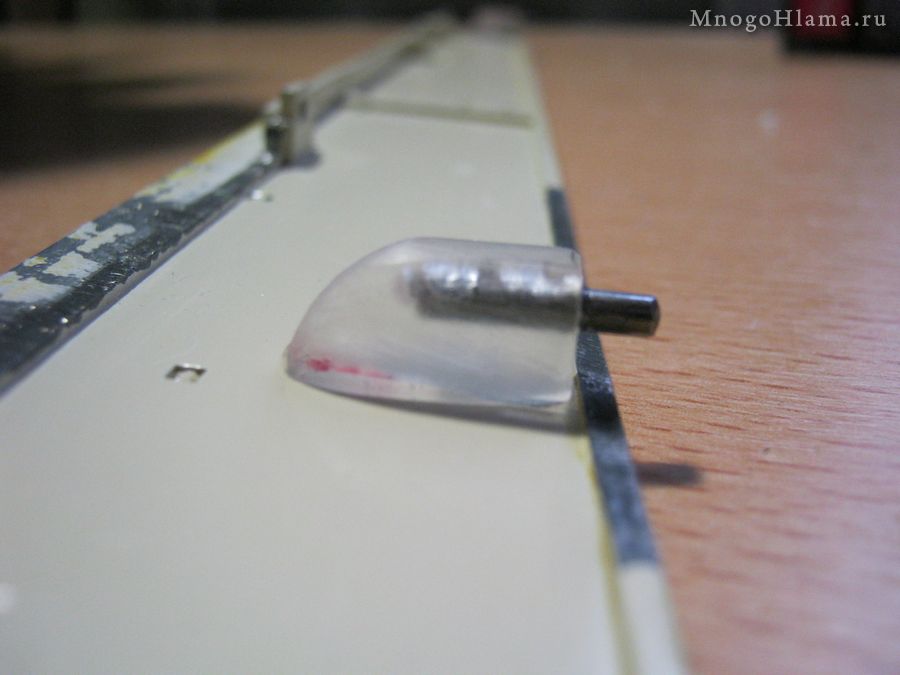

Приклеенный замок на боковой стенке танка

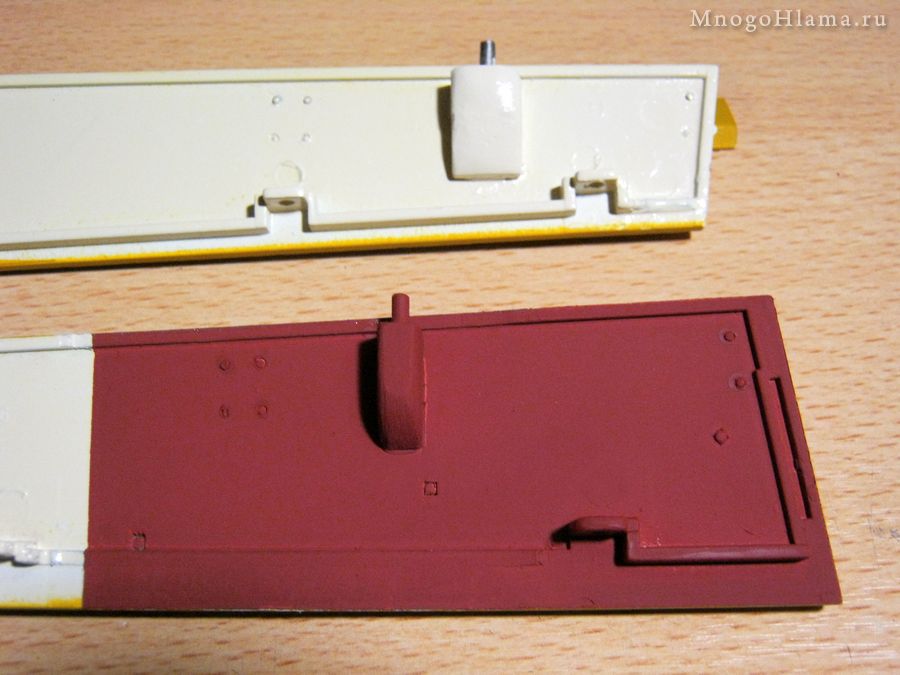

Направляющие штыри приклеенные на боковые стенки Танка

Установленная боковая стенка в направляющие отверстия

Установленная боковая стенка в направляющие отверстия

Когда боковые стенки были прикручены к верхней плите, то было проблематично надеть всю эту конструкцию на танк и не поцарапать чего нибудь при этом. Теперь же для обзора внутренностей танка можно снять только верхнюю плиту, а при желании и боковые стенки. В общем все эти элементы теперь снимаются без особых усилий, к тому же ничего не царапается и не мешается.



Установлены обе боковые стенки в направляющие отверстия

Собрал из разных кусков пластика, отсеки для боекомплекта.



Ящики для снарядов танка Тигр

Поддерживающие отрезки медной проволоки выпрямлял скручиванием.

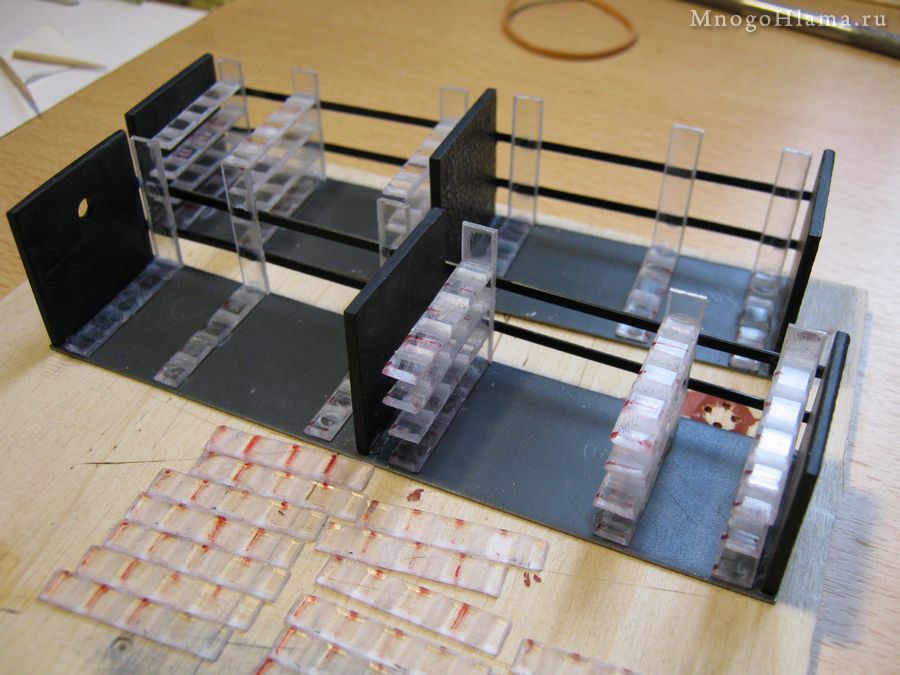

Самодельные стеллажи для снарядов танка Тигр

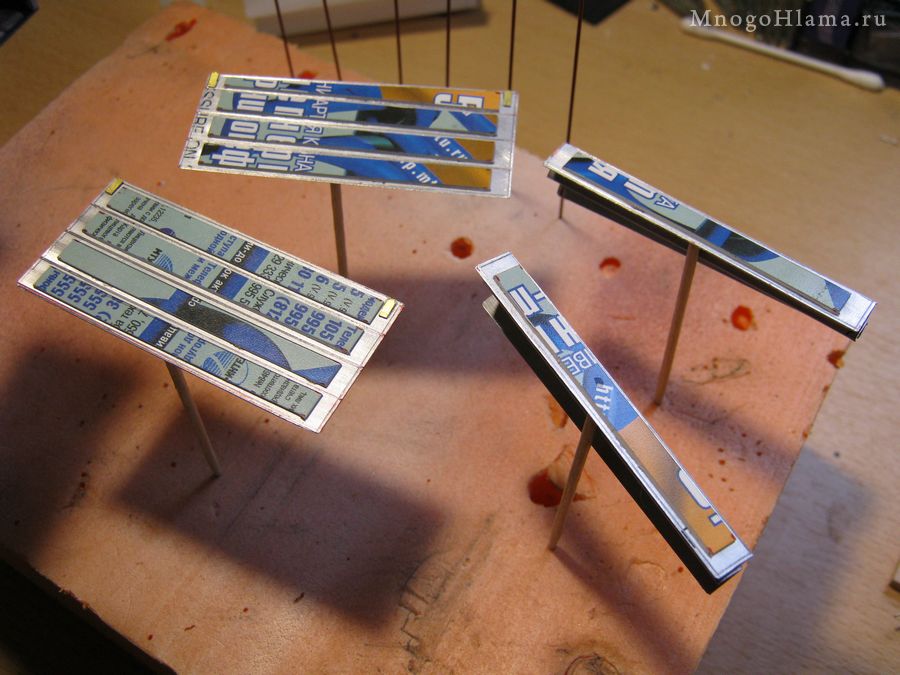

Дверцы из тонкого листового алюминия, поверх которого наклеены полоски пластика.



Крышки отсеков боекомплекта

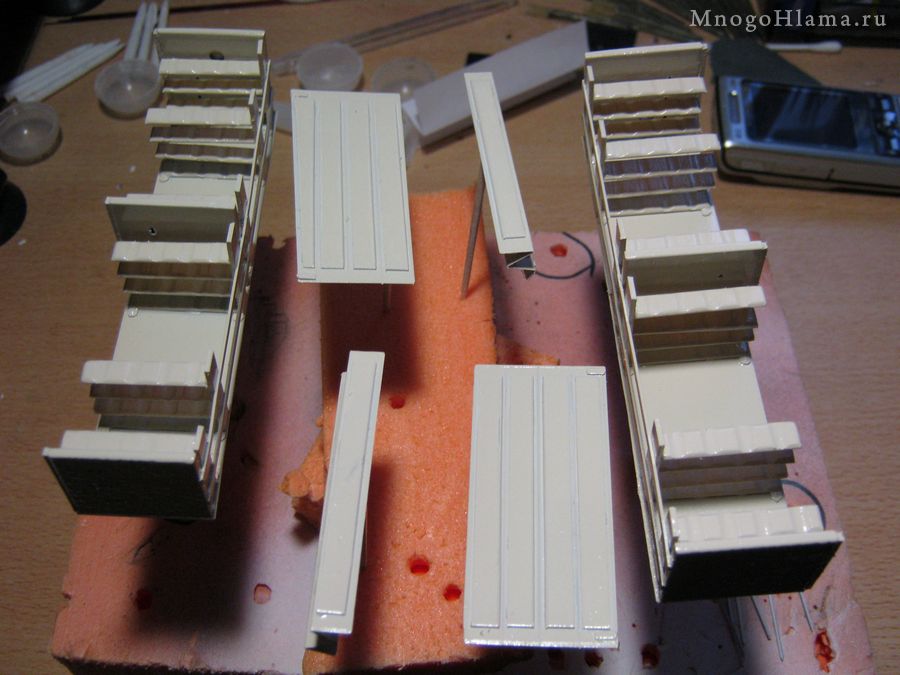

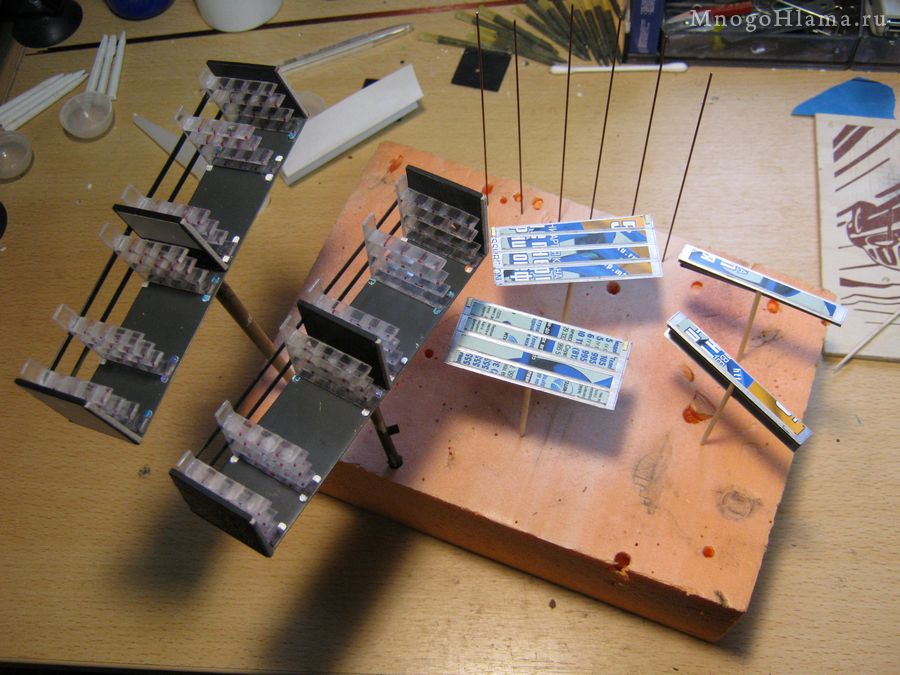

Отсеки для боекомплекта перед покраской

Уже окрашенные аэрозолью чуланчики, сверху потом покрыл их матовым лаком.



Окрашенные стеллажи для снарядов танка

Снаряды решил клонировать из гипса. Для этого был куплен один номер с рыжими снарядами, чтобы не изобретать прототипы для отливки. Немного переточил с помощью шуруповёрта боеголовку у одного из них и тем самым получил вторую боеголовку, уже для чёрных снарядов.

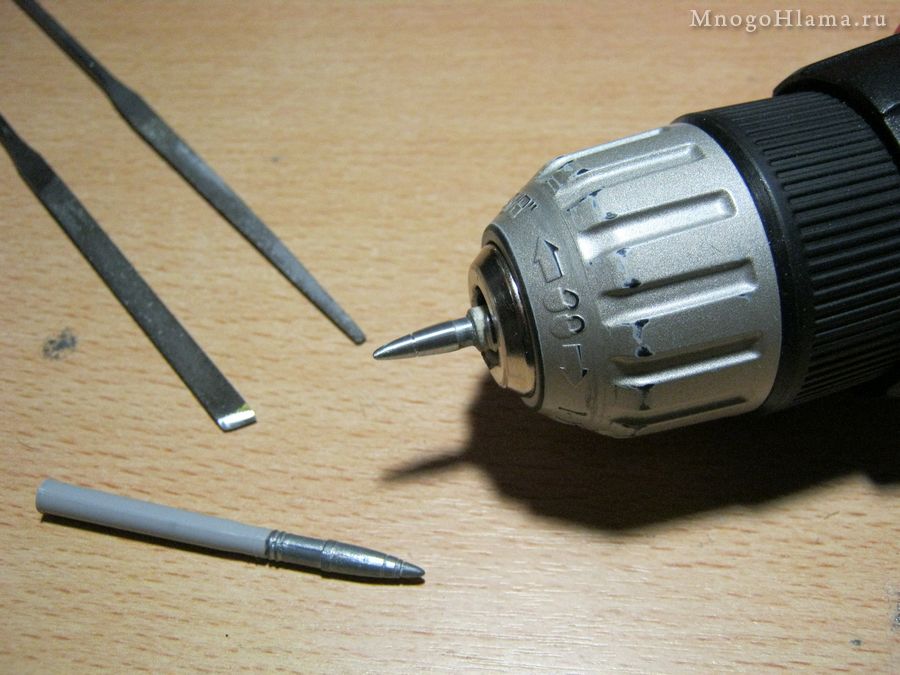

Вытачивание прототипа боеголовки

Прототип боеголовки

Отлил копии снарядов из гипса, вот в эту форму из эпоксидной смолы.

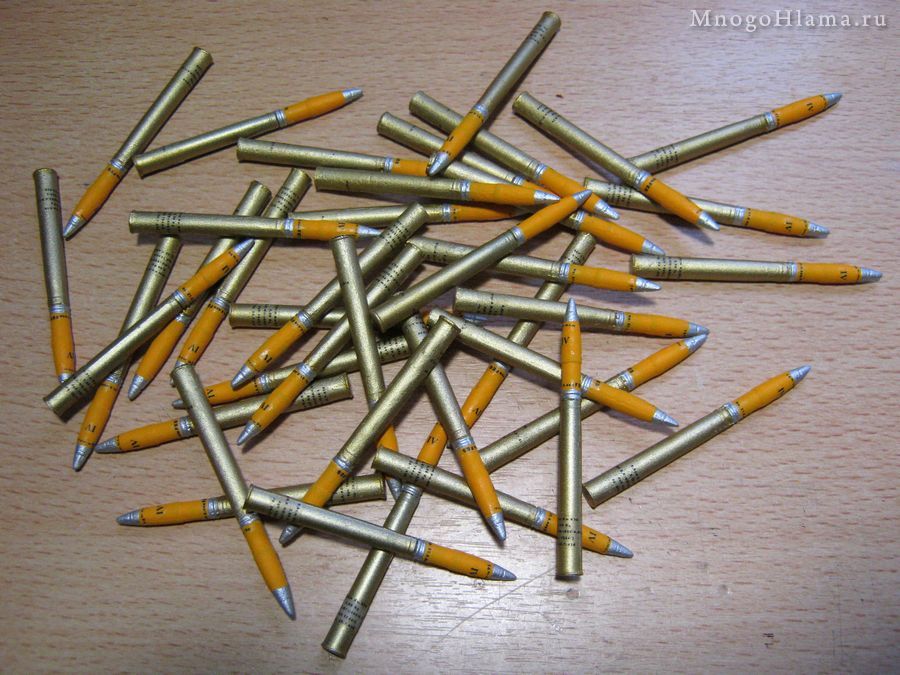

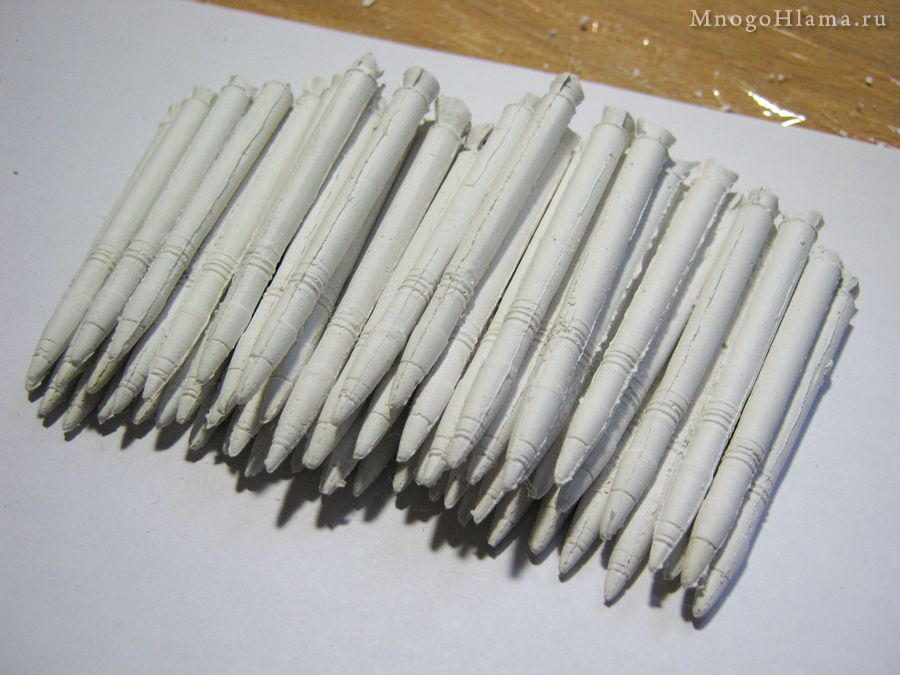

Отлитые из гипса копии снарядов

Гипс оказался слабеньким (Г4-Г5), поэтому немного загрунтовал эти карандашики.

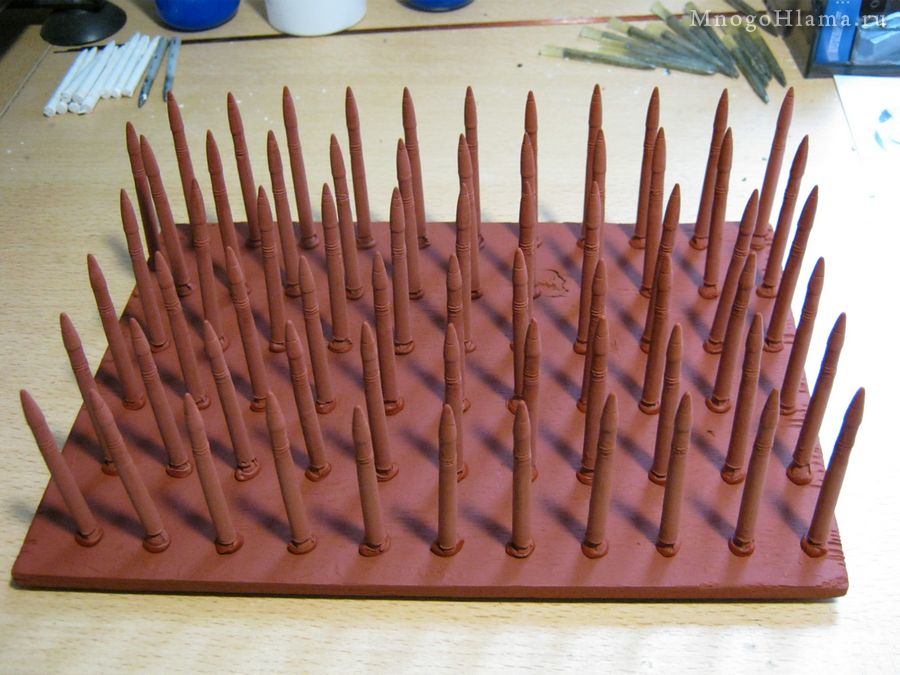

Установка снарядов на подставку

Грунтовка боекомплекта к танку Тигр

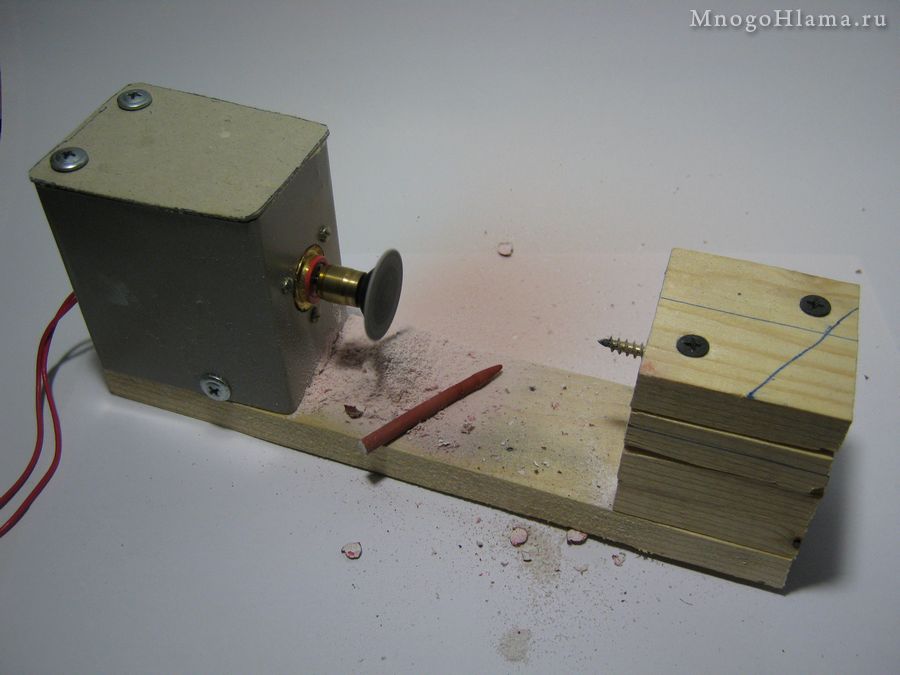

Перепрофилировал под наждак, самодельный токарный станок и сточил на нём облой. В этом плане он здорово помог, работает тихо, снимает быстро ибо это всего лишь гипс, можно было конечно дремелем обточить их, но он жужжит безбожно громко.



Мини наждак из токарного станка

Отрезной диск на мини моторе

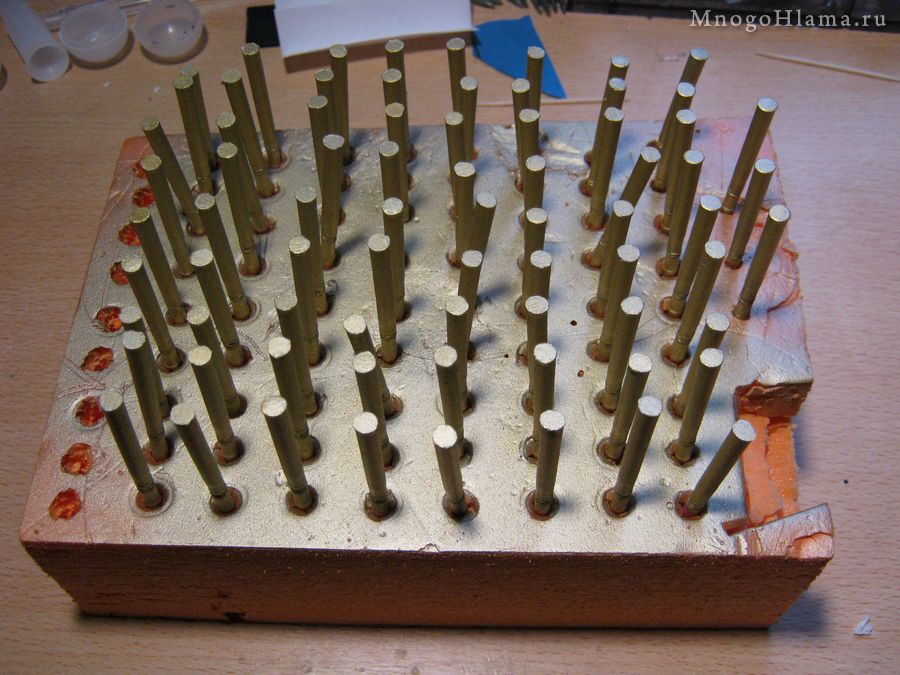

Воткнул головы в утеплитель и покрасил гильзы под золото.



Окраска боекомплекта

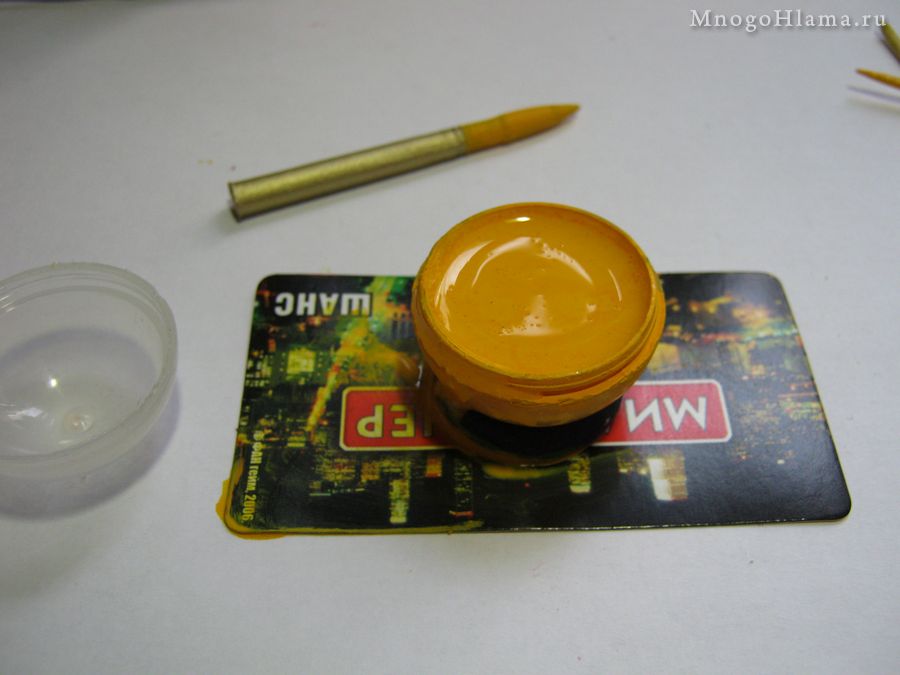

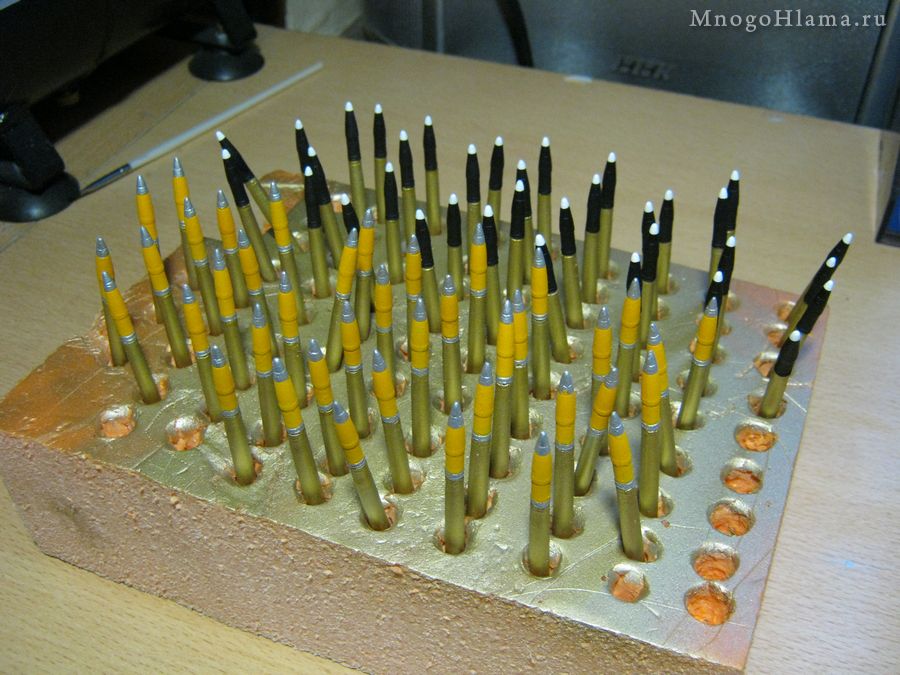

Боеголовки красил погружением в краску.



Покраска боеголовок снаряда

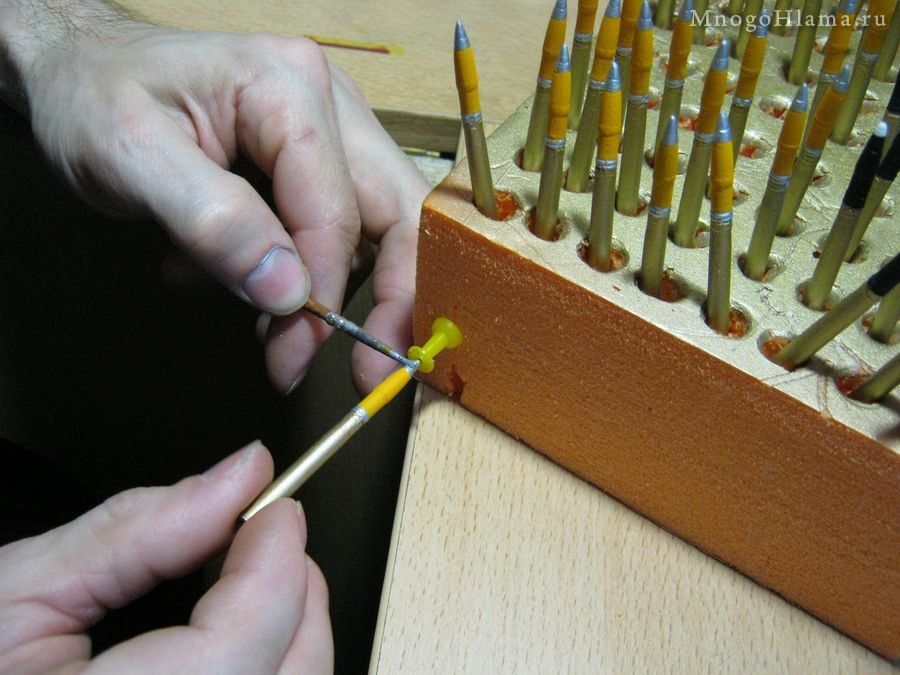

Кольца красил кисточкой, уперев снаряд в канцелярскую кнопку и вращая его за гильзу.



Окрашивание снарядов

KwK 36

В шаговой доступности не получилось найти бумагу для декалей, поэтому набросал в Photoshop-пе текстовую абракадабру, глядя в инэте на похожие снаряды. Скинул на флешку и распечатал в ближайшем фотосалоне на лазерном принтере. Свёл всё это дело на скотч, а сам скотч приклеил к снарядам на ПВА. К сожалению не было возможности выждать пару десятилетий и посмотреть что из этого пожелтеет, скукожится или отвалится. Так что, как эти декали поведут себя со временем, мне не ведомо, поэтому в этом плане ничего не могу сказать. Предполагалась красная надпись на чёрных боеголовках, но она оказалась полупрозрачной и практически не видна на чёрной основе, поэтому от неё отказался.
Здесь немного расписал как делал самодельную декаль.

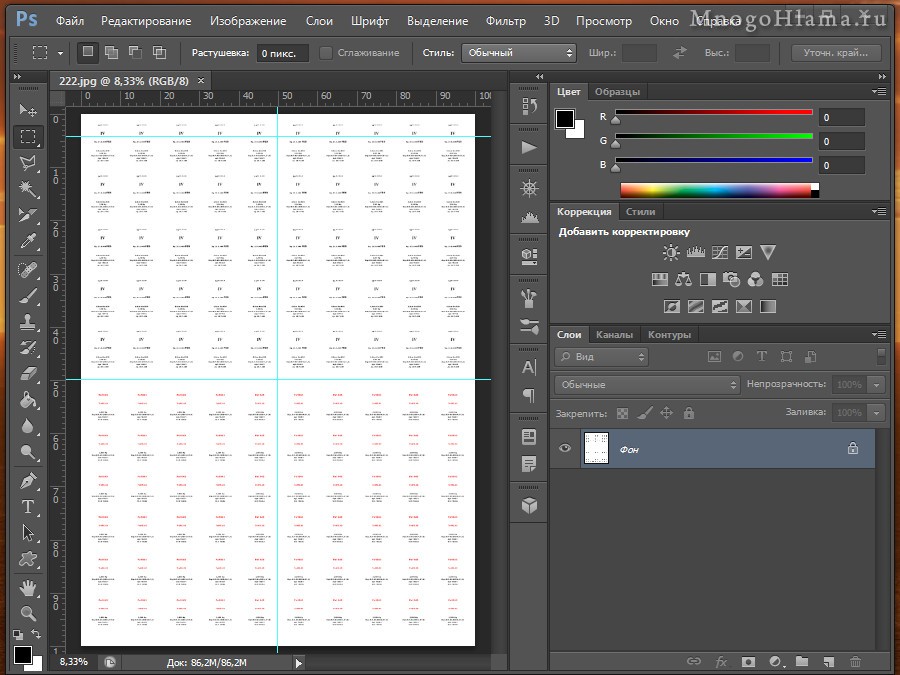

Декали в Photoshop

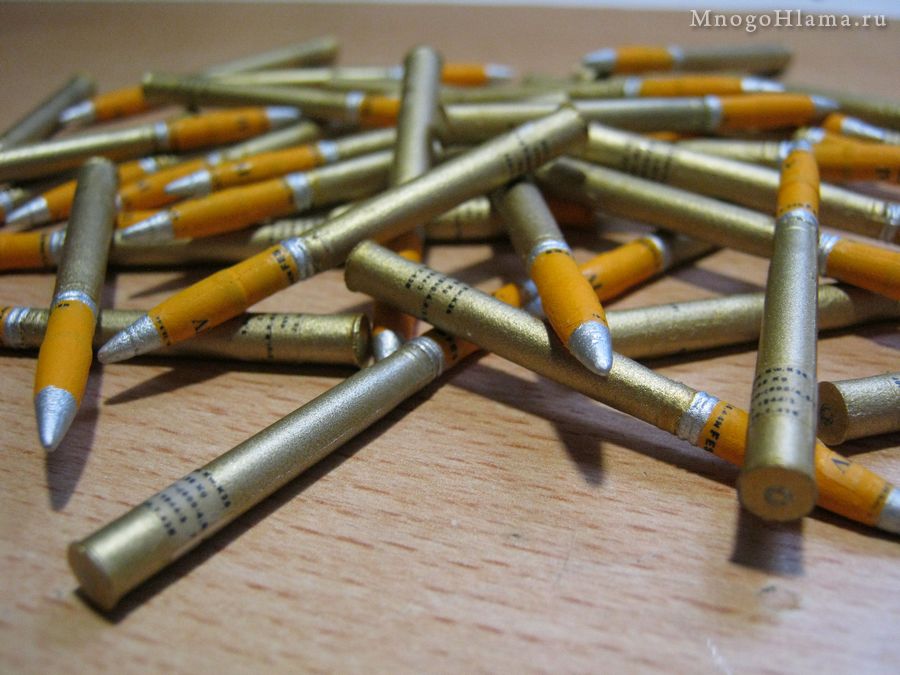

Снаряды для танка Тигр

Снаряды для танка Тигр

Видно что некоторые декали на снарядах слегка мутноваты из-за клея ПВА, но после его высыхания, декали становятся полностью прозрачными. Чтобы скотч не блестел, покрыл их матовым лаком, после чего уложил боекомплект по стеллажам.



Sprgr

Pzgr

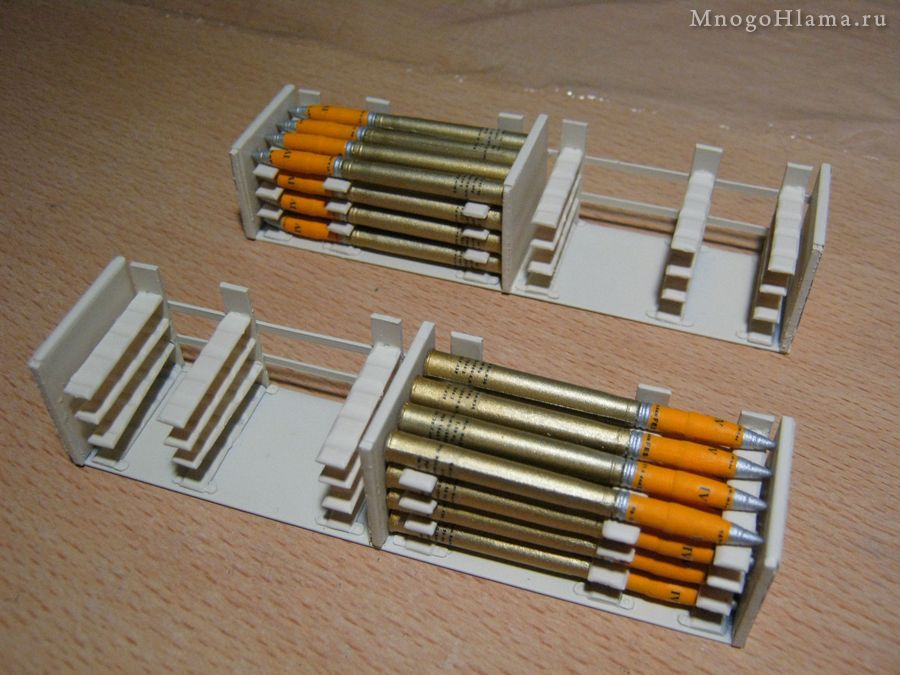

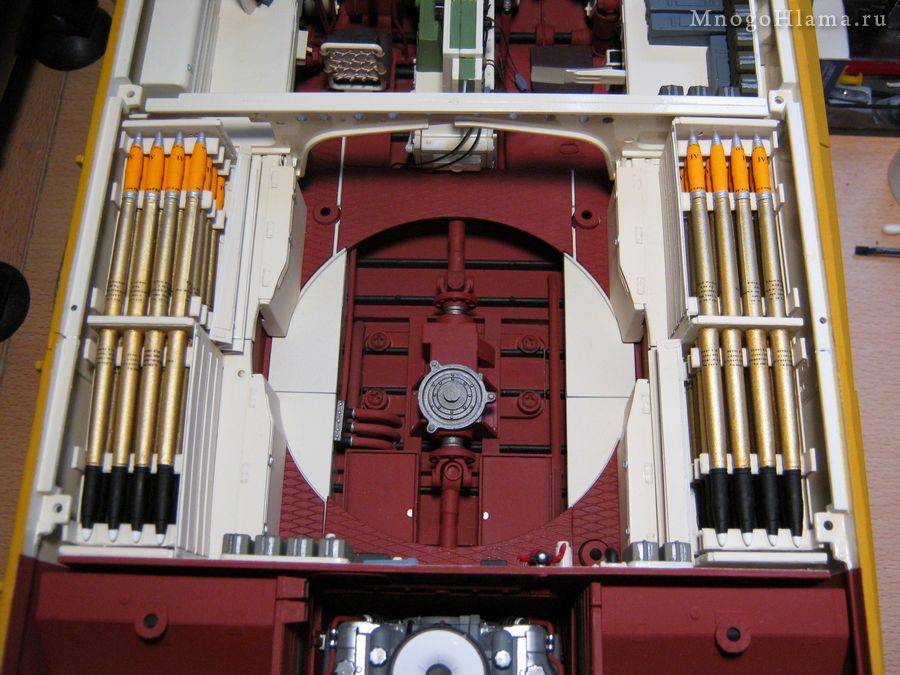

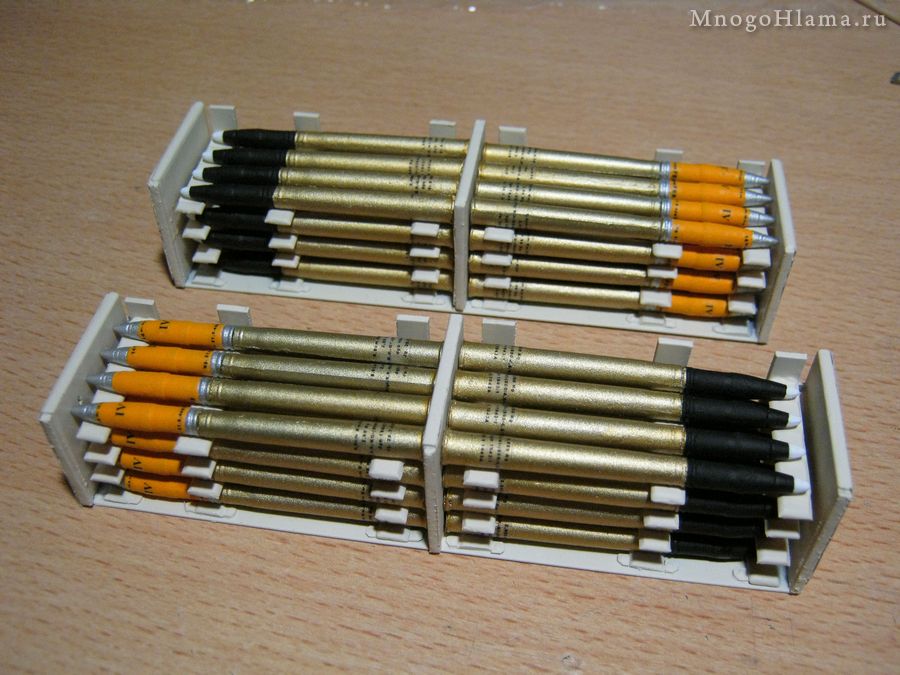

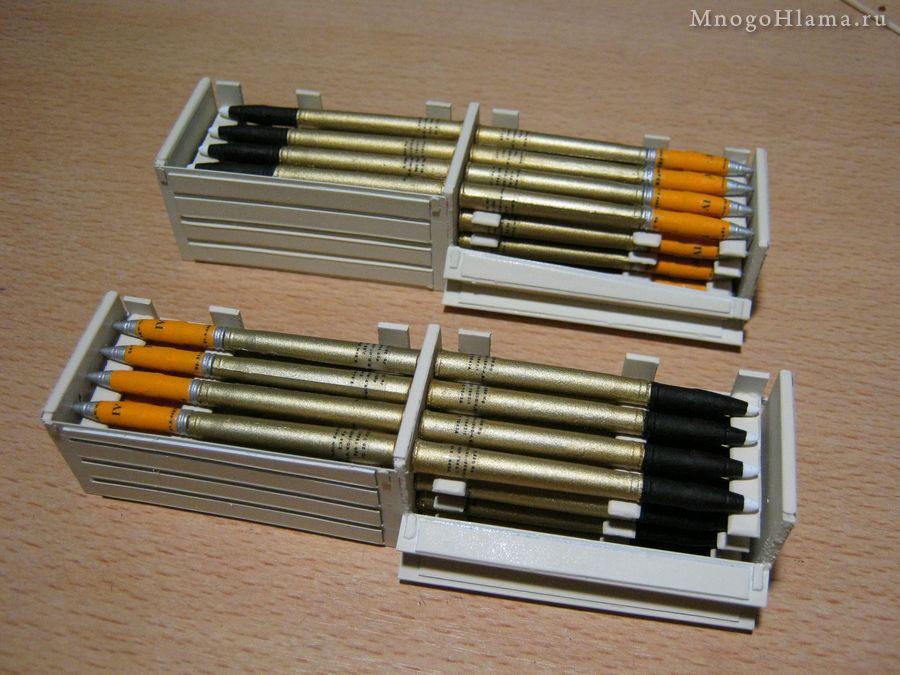

Боекомплект танка Тигр

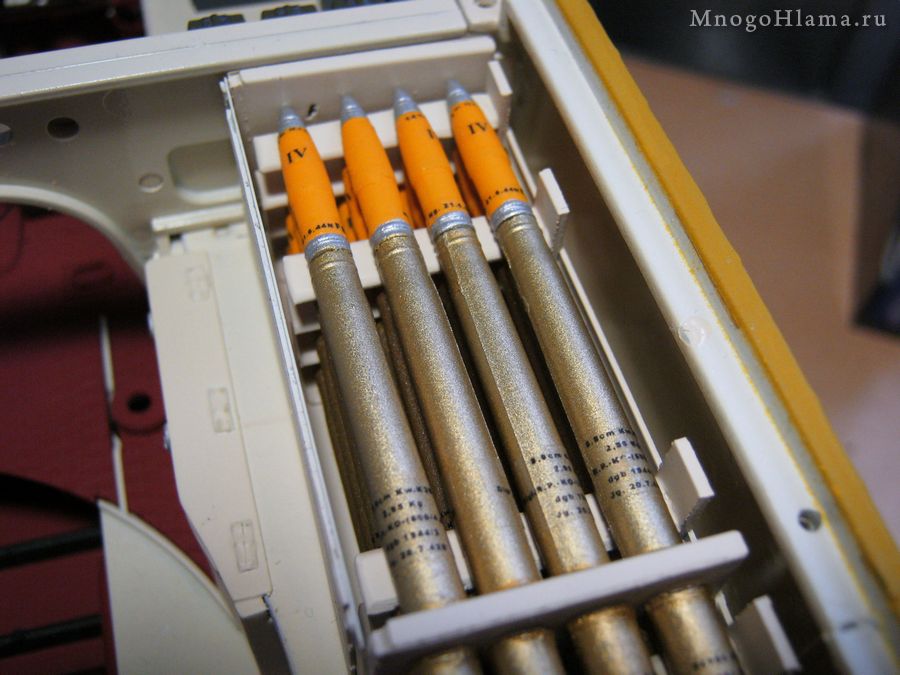

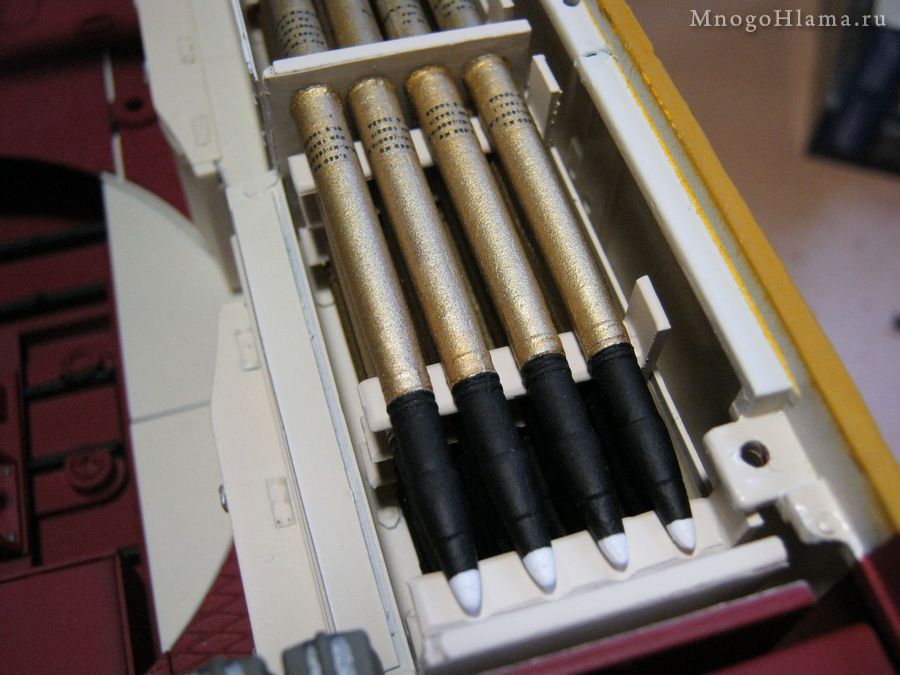

Снаряды на стеллажах танка Тигр

Снаряды Pzgr

Снаряды Sprgr

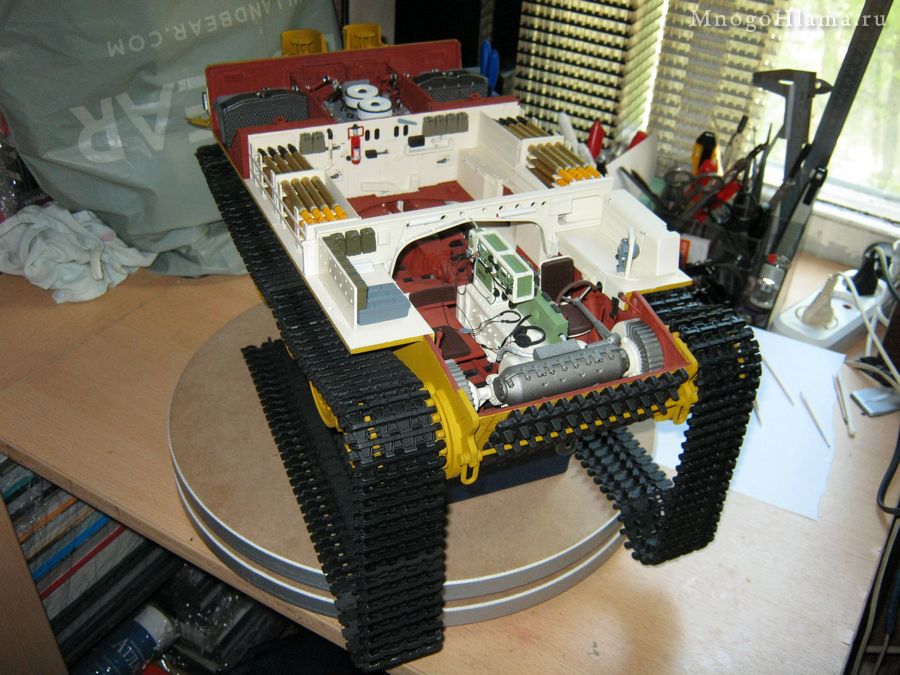

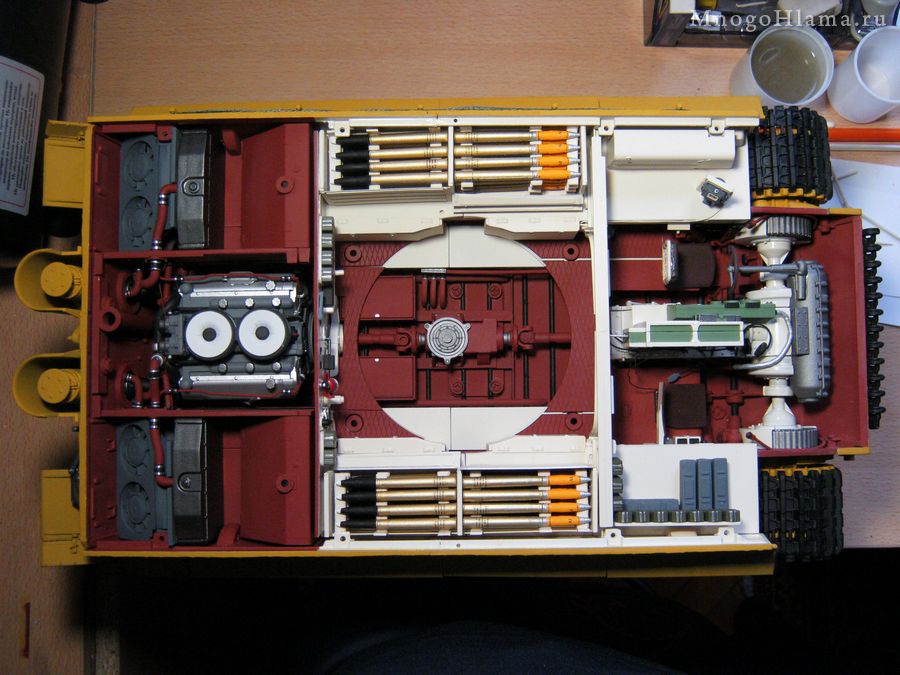

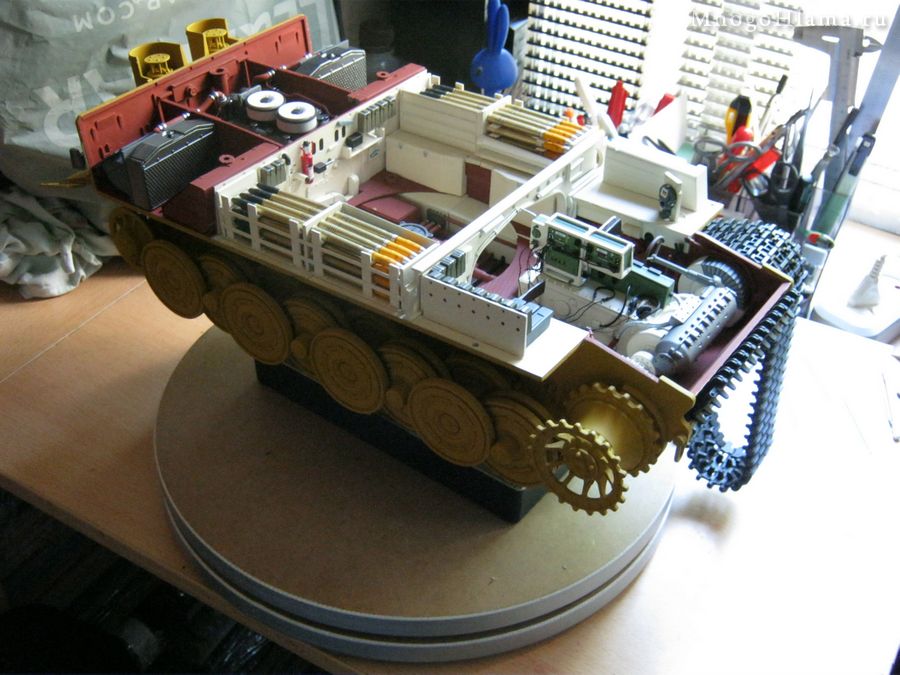

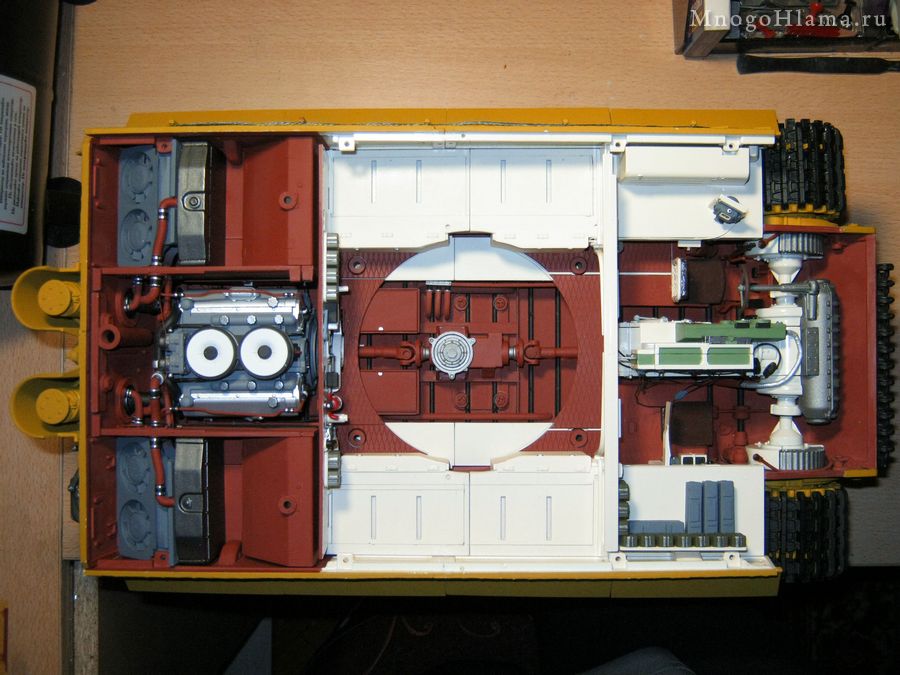

Танк Тигр вид сверху

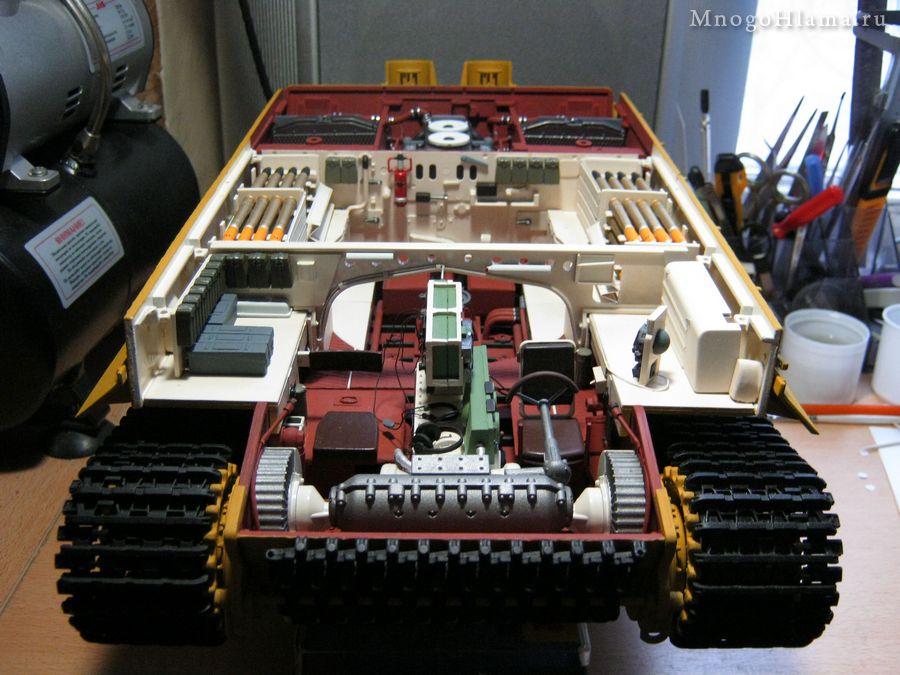

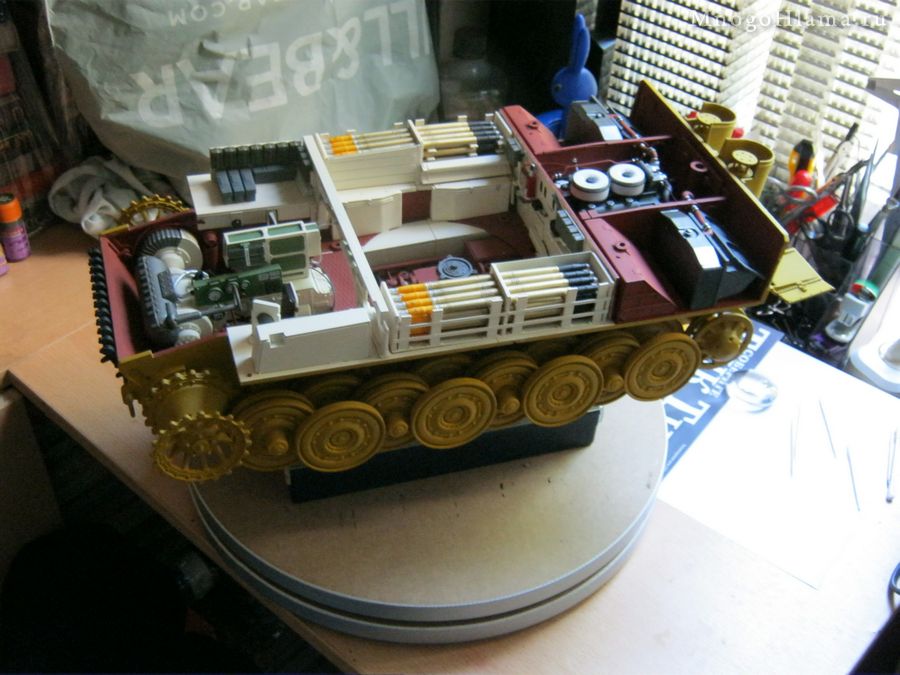

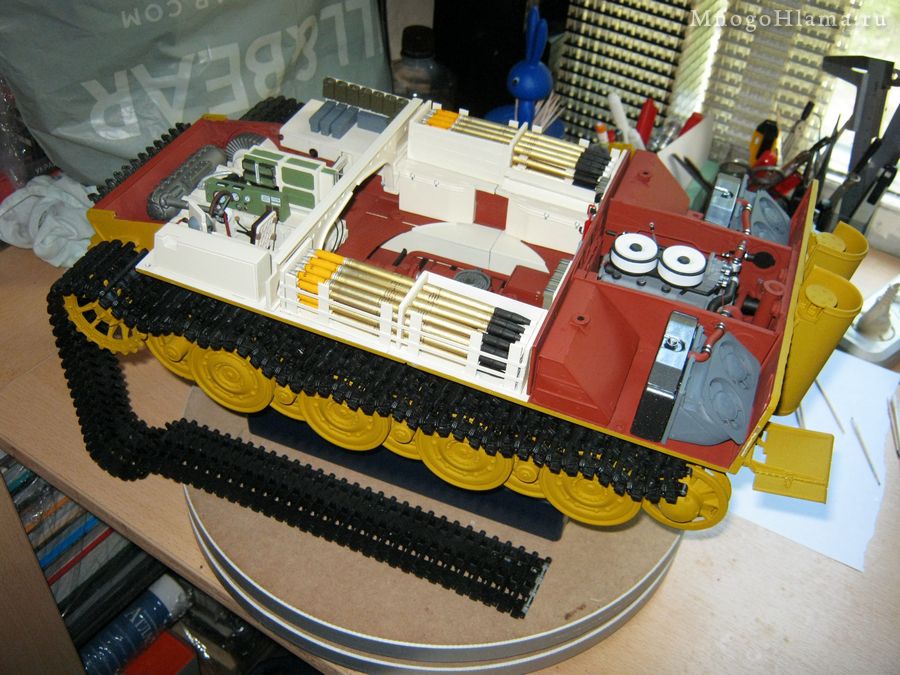

Танк Тигр внутри

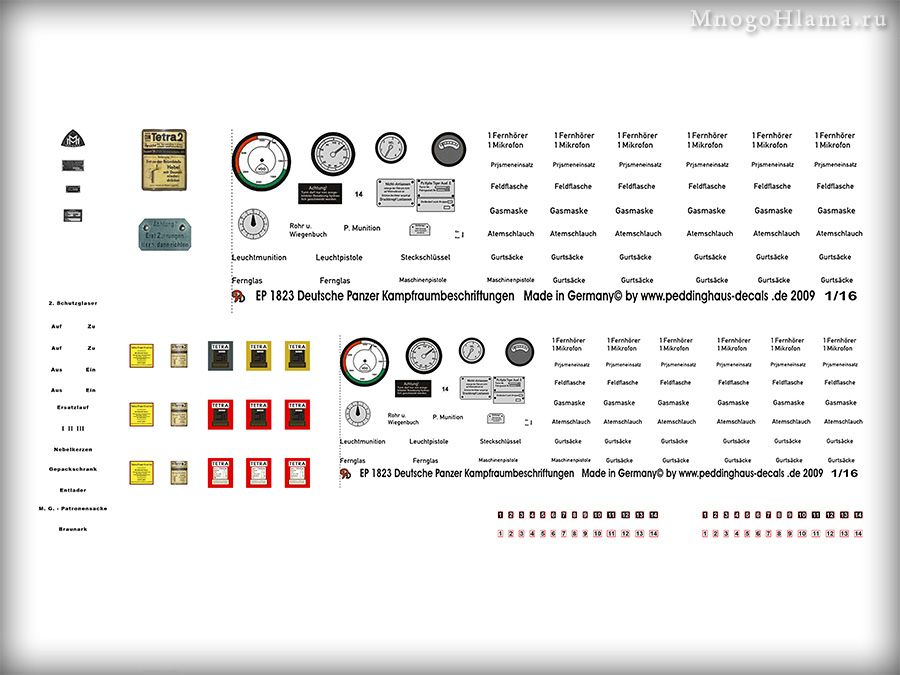

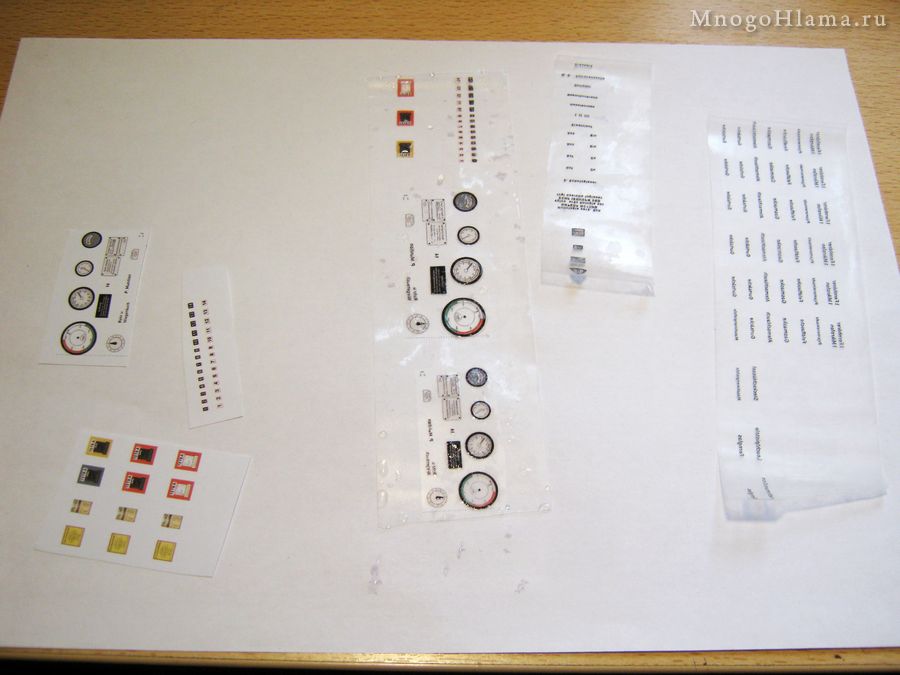

Нашёл в инэте фото декалей к какому то тигру. Проделал с ними практически всё тоже самое, что и ранее с декалями для снарядов. То есть, Photoshop + Флешка + Фотосалон = Самодельная декаль. Сделал пару масштабов, чтобы не промахнуться в случае чего. Так же добавил на лист всякие цыфры, надписи, логотипы и наклейки на огнетушитель разных цветов.



Декаль к танку Тигр

К сожалению из всей этой кучи, пристроил пока только несколько надписей. Остальное на авось не хочется клеить, может со временем, когда точно буду знать где и какая надпись должна находиться.



Самодельная декаль к танку Тигр

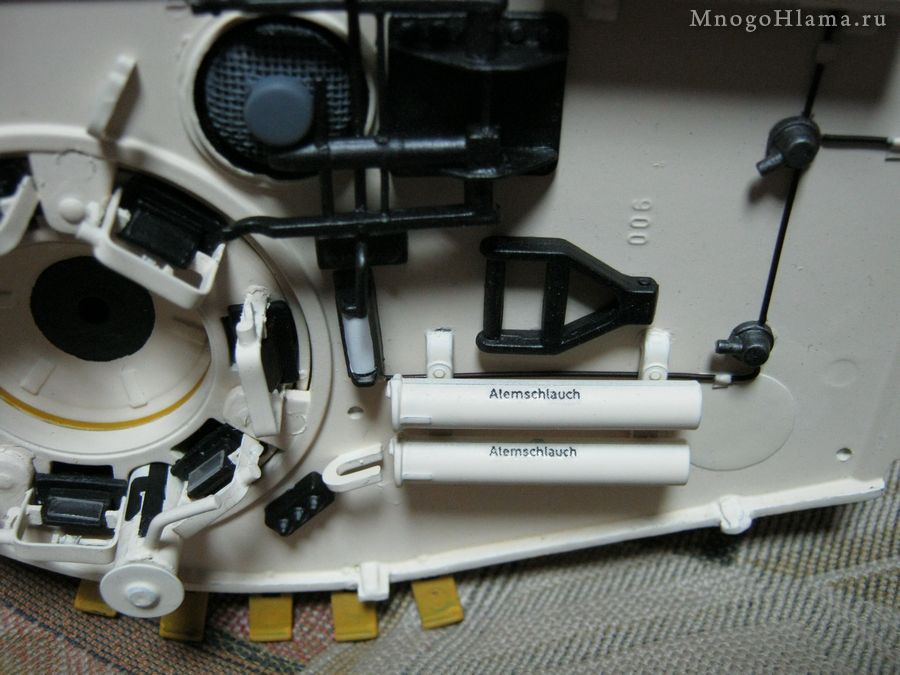

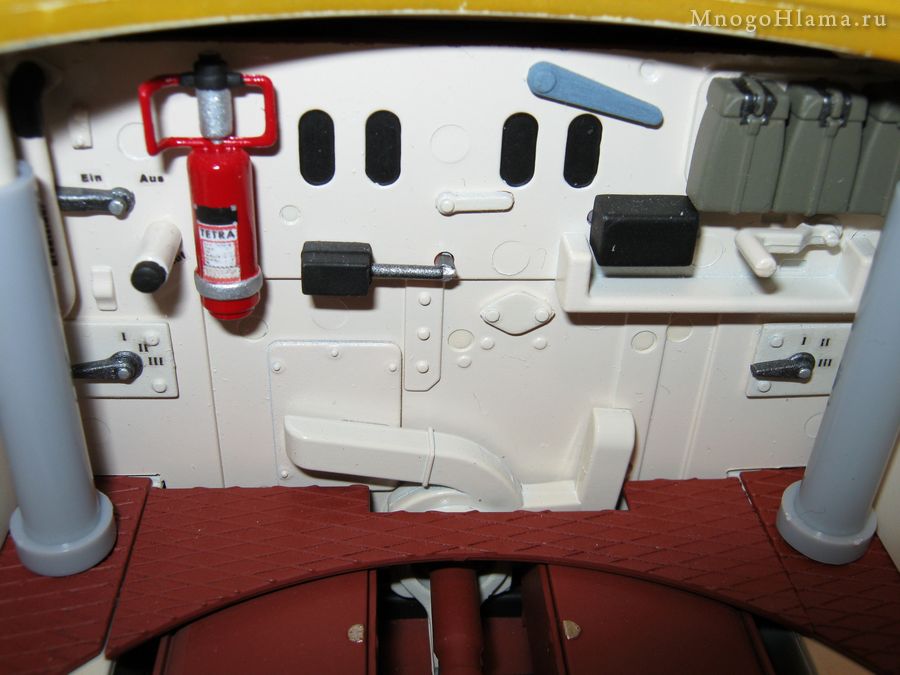

Надписи на перегородке двигателя танка

Надписи внутри башни танка

Надписи внутри танка Тигр

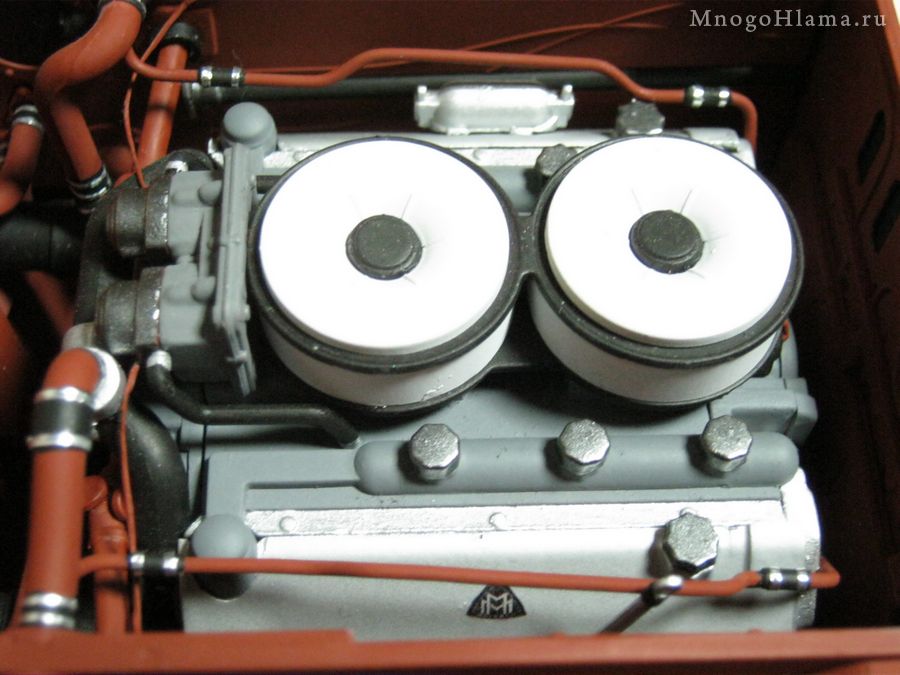

Логотип на двигателе танка Тигр

За эти три года, что Ашет сюсюкался с нами, подкидывая периодически огрызки танка, этот жёлтый цвет, что-то начал мозолить мне глаза. Поэтому решил перекрасить танк, вернее нанести на основной цвет, пятна камуфляжа. Тем более декали ещё не приклеил, поэтому ещё не поздно поиздеваться над собой, ну и над танком ещё чуть-чуть. Для начала снял гусеницы.



Снятие гусениц танка тигр

Снимаем гусеницы танка тигр

Гусеницы танка тигр

Ходовая часть без гусениц
