Установка советского настенного светильника (БРА) в виде сосулек или льдинок

Светильник этот довольно старенький и Б/У-шный, но сделан он на совесть. Не то что нынешнее племя из пластика и жести, которое чуть ли не в руках рассыпается при попытке затянуть какой либо винтик :-) Когда то очень давно представилась возможность натаскать их с работы, так как при сносе всяких правительственных дач и коттеджей, всё это добро как правило шло под экскаватор на вывоз или под бульдозер в ближайший могильник.

Внешне светильник выполнен в форме металлической полукруглой рамки, на которую навешиваются семь льдинок или сосулек из цельных кусков стекла. Толщина которых в самом толстом месте достигает 20 мм, поэтому в сборе этот БРА становится довольно тяжёлым. Большую часть таких светильников я уже развесил по квартире, а этот так и валялся годами без дела. Недавно была найдена слепая (не подсвеченная) зона на кухне у сестры, поэтому решили привернуть туда этот фонарик, чтобы он больше не пылился без дела :-)



Разобранный светильник сосульки

Советский светильник с льдинками и сосульками

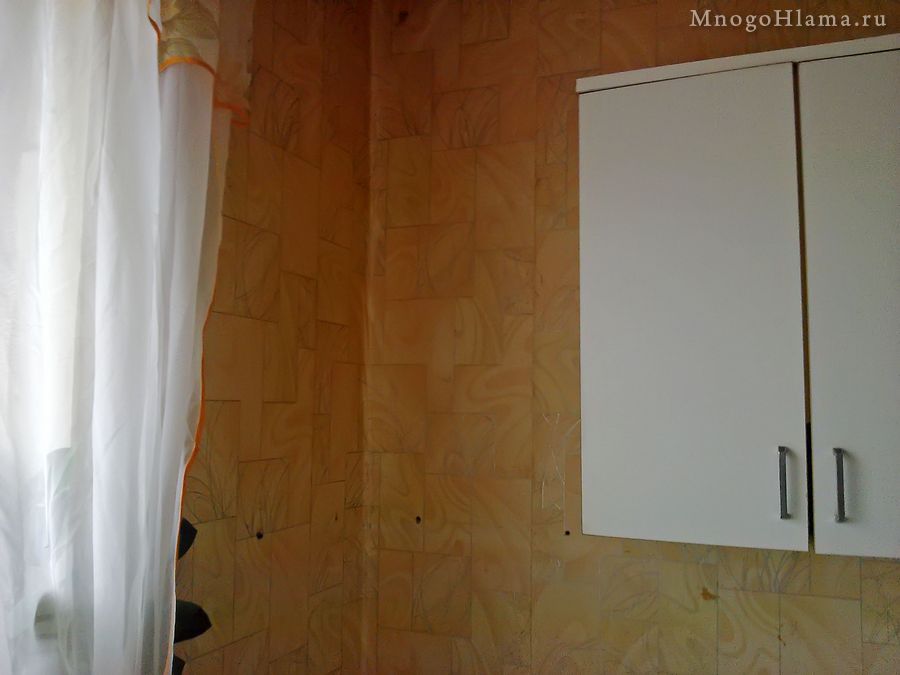

Собственно тот самый, тёмный угол в который буду встраивать сосульки.



Угол для БРА

Прикладываем рамку БРА к стене и отмечаем карандашом центры будущих отверстий, после чего сверлим отверстия. Первое отверстие сверлим абы как, а вот второе желательно отметить уже чуть точнее, нарисовав для этого уголок на стене. Чтобы при сверлении, по возможности не давать уходить сверлу из пересечения этих линий.





Так как с собой я взял только шуруповёрт ибо перфоратор тяжёлый и его было лень тащить. То закон подлости отработал к сожалению на все 100 процентов. Эта стена межкомнатная, поэтому я наивно полагал что она будет из мела, кирпича, пеноблока или ещё чего нибудь мягкого, что легко просверлится обычным шуруповёртом с победитовым сверлом. Но стена оказалась бетонной, поэтому пришлось чередовать кратковременное сверление с ручным перфоратором (пистолетный дюбель + молоток + наезды на себя любимого за свою лень :-)

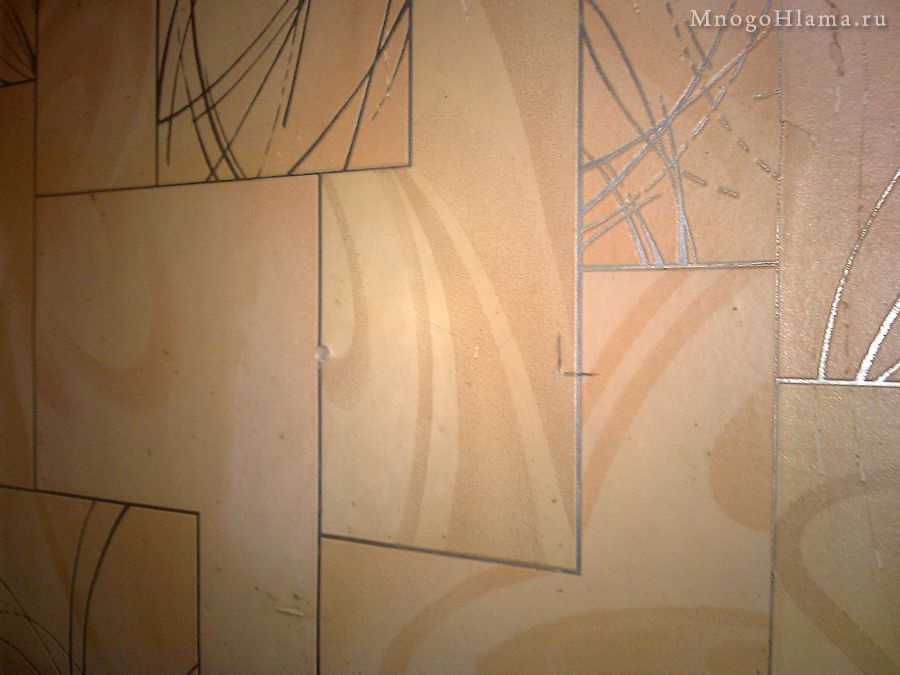

Отметки на стене для светильника

Забиваем дюбеля в бетонную стену

Пробки в бетонной стене

После подготовки отверстий, забиваем пвх-пробки (дюбеля), и прикручиваем саморезами рамку светильника к стене.



Разобранный патрон светильника

Огрызок старого провода, торчащего из патрона светильника решил заменить полностью. Поэтому разобрал патрон, завёл новый провод сковь пластиковый изолятор кожуха и притянул его лужёные концы к клеммам керамической сердцевины патрона. Для удобства, все проволочные работы желательно проделать до навешивания светильника на стену.



Керамическая сердцевина патрона лампы

Сборка патрона для лампы СССР

Окончательно собираем патрон лампы и прикручиваем его кожух.



Ламповый патрон СССР

Металлическая рамка светильника на стене

Нашёл в инструменталке старенький на всё ещё рабочий проходной выключатель для навешивания его на провод.



Проходной выключатель для БРА

Разобранный проходной выключатель настенного светильника

Движковый проходной выключатель

Разрезаем одну жилу провода, зачищаем и при желании лудим его концы. После чего одеваем кнопку на провод и заводим концы под клеммы выключателя.



Разрезанный провод для выключателя

После затягивания хомутов выключателя, ещё раз протягиваем клеммы и собираем корпус кнопки.



Выключатель на проводе настенного светильника

Аналогично поступаем с вилкой провода. Если уверены в своих розетках (вилки не болтаются в них и не греются), то можете припаять провода к латунным штырям вилки (пример здесь). В противном случае, затягивайте медные петельки под винты на латунных контактах вилки и не парьтесь.

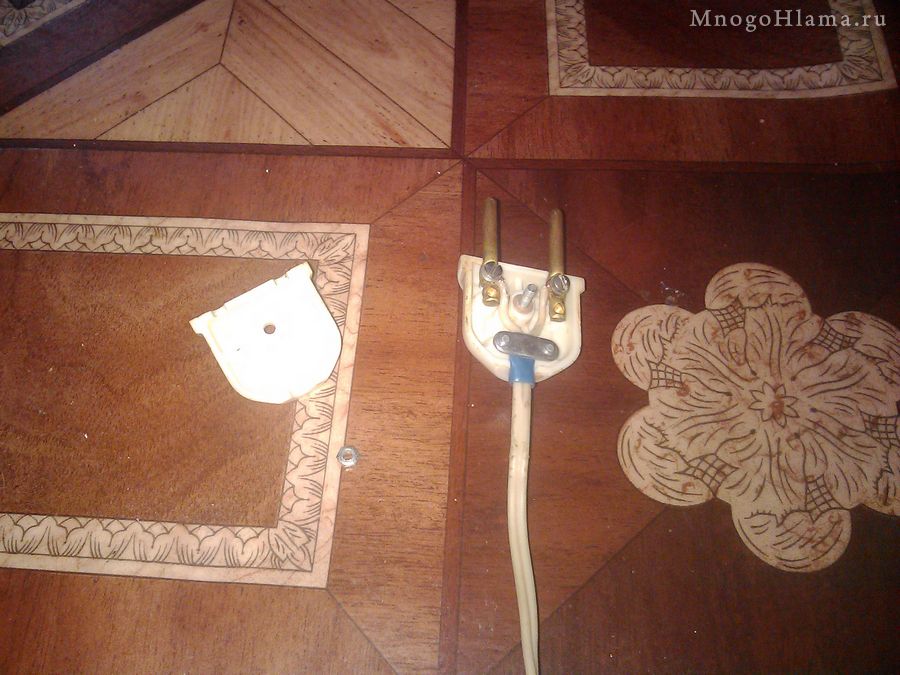

Разобранная советская вилка

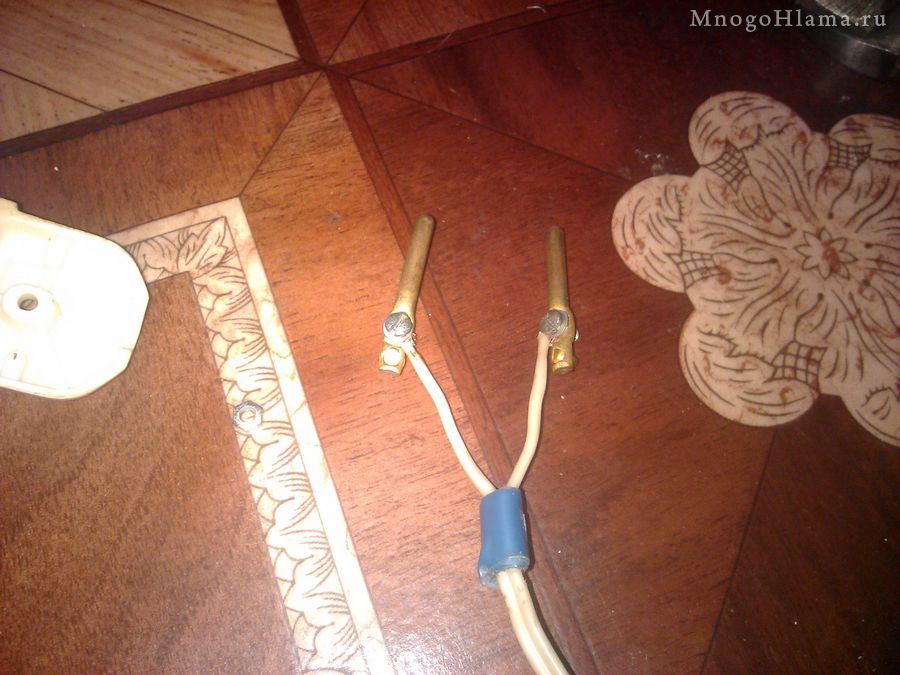

Латунные штыри сетевой вилки

Если провод тонкий, то чтобы он не болтался под хомутом и не перетирался. Наматываем на провод несколько витков изоленты или осаживаем несколько трубочек термоусадки. Термоусадку соответственно нужно одеть на провод заранее.



Сборка вилки СССР на 220в

Вилка 220 в

Светильни в форме льда и сосулек на стене

Тыкаем вилку в розетку и проверяем на сколько всё замечательно светит. Ну или же великолепно всё искрит и дымит, если вдруг где-то что-то замкнуло или коротнуло :-) На фото ниже свечение кажется белым, но на самом деле оно ближе к жёлтому ибо завёрнута в светильник обычная лампа Ильича на 60 Вт. Просто мозги фотоаппарата на мобильнике иногда криво переваривают реальность за объективом.



Советский настенный светильник Сосульки

Светильник (Бра) в форме сосулек и льдинок сделанный в СССР

Крохотное видео с этим светильником в работе.




В общем светят эти светильники довольно прикольно, не смотря на свой возраст. Как видите, повесить какой либо настенный светильник своими руками не так сложно как кажется, тем более если не заморачиваться со штроблением стен, чтобы спрятать проводку к этим БРА. Но и при таких относительно не сложных задачах, возможны некоторые проблемы из-за отсутствия необходимых инструментов, таких как перфоратор, паяльник, отвёртка и тд. Хотя если стена позволяет, то некоторые инструменты могут и не понадобиться вовсе, поэтому смотрите и решайте по обстоятельствам.
