Светодиодный светильник на 10 Вт своими руками

Давно хотел замутить что нибудь светодиодное, даже заказал из Китая вот такой комплект одноватных светодиодов и драйвер к ним. А на днях отдали за ненадобностью полностью выгоревший люминесцентный светильник (фото ниже). Вот на корпусе этой лампы я и решил потренироваться, превратив его в светодиодный светильник. Можно конечно и этот светильник вернуть к жизни, купив и заменив выгоревшее ЭПРА на аналогичное. Или же вообще ничего не покупать, а установить компактные платы ЭПРА из энергосберегающих ламп, благо таких набралось уже с десяток, ибо дохнут эти энергосберегайки как мухи. Но так как мощнее этих светодиодных пупырышков я ещё ничего не подключал, решил всё же полностью переделать этот люминесцентный светильник, чтобы посмотреть как они вообще светят и стоит ли из них что нибудь городить.



Неисправный люминесцентный светильник 40 Вт

Балласт светильника 2х18Вт

Изначально в этом светильнике было установлено две лампы мощностью 18 Вт. Но так как один держатель лампы выгорел и практически полностью расплавился (фото ниже), в общем какое то время использовалась только одна лампа. На днях и последняя лампа внезапно потухла, после чего, этот светильник перекочевал ко мне на ремонт или утилизацию.



Расплавленный держатель (патрон) лампы

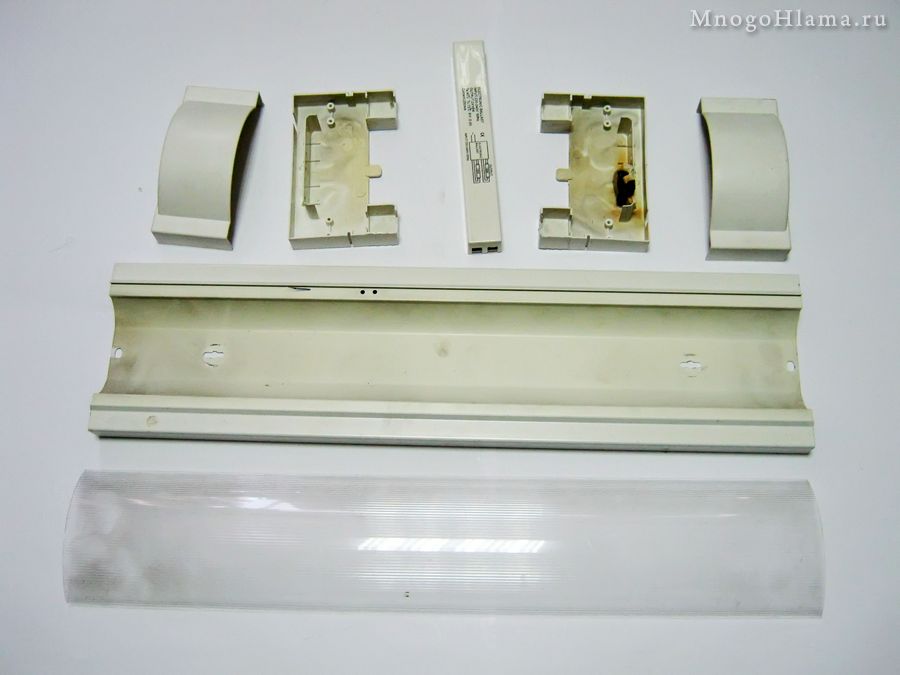

Разобранный светильник

ЭПРА 2х18Вт

На первый взгляд эпра казалась исправной, разве что на предохранителе оплавилась плёнка. Но как только вытащил её из короба, то сразу стало понятно что работать сие плата без мультиметра больше не будет, ибо на дне короба хорошо сияли следы мини пожара :-) На самой же плате, частично выгорели дорожки и обгорели ножки конденсатора в центре. В общем не зря говорят - предохранитель всегда сгорает последним.



Выгоревшие дорожки на плате ЭПРА

Корпус светильника

По заявлениям Китайцев, этот драйвер на 8-12 Вт и с током в ~300 мА, поэтому решил подцепить к нему параллельно две нитки по 10 светодиодов. Теоретически, общая мощность всех светодиодов будет 10 Вт, но ток (300 mA) на двух нитках располовинится и составит ~150 мА на каждую ветку. Минус такого огорода - светодиоды светят вдвое слабже. Плюс - меньший нагрев и долгий срок службы диодов (я так думаю). Особо не вникайте в мой пьяный бред, ибо в электрике я ничего не понимаю и частенько собираю всё на авось :-)



Драйвер 8-12Вт и 20 светодиодов

К сожалению, из всех гостинцев полученных на днях, из Китая всё никак не доедет теплопроводный клей, с помощью которого, этот светильник можно было бы собрать намного легче. А так как светильник собрать хочется здесь и сейчас, то вместо термоклея решил использовать пружинки нарезанные ножницами из жести. Тем более эта железяка будет служить дополнительным радиатором и немного отбирать тепло у фонариков. В общем немного математики с черчением, после чего сверлим отверстия и нарезаем пластины.



Лист оцинкованной жести и ножницы по металлу

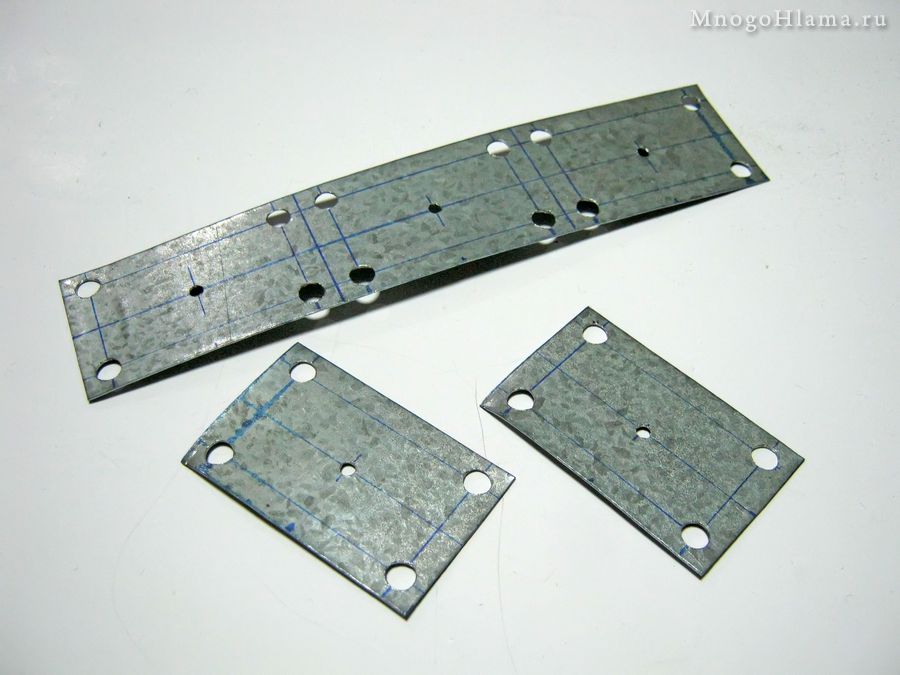

Пластины из жести с отверстиями под светодиоды

Примерка пластин к профилю лампы

Светодиоды притянуты пластиной

Как то вот так будет притягивать светодиоды к алюминиевому профилю светильника, эта жестянка.



Светодиоды 1 Вт прижаты к профилю пружиной из жести

С помощью наждачных бумаг, избавляемся от краски, чтобы она не мешала отводить тепло от светодиодов.



Наждачкой снимаем краску с профиля светильника

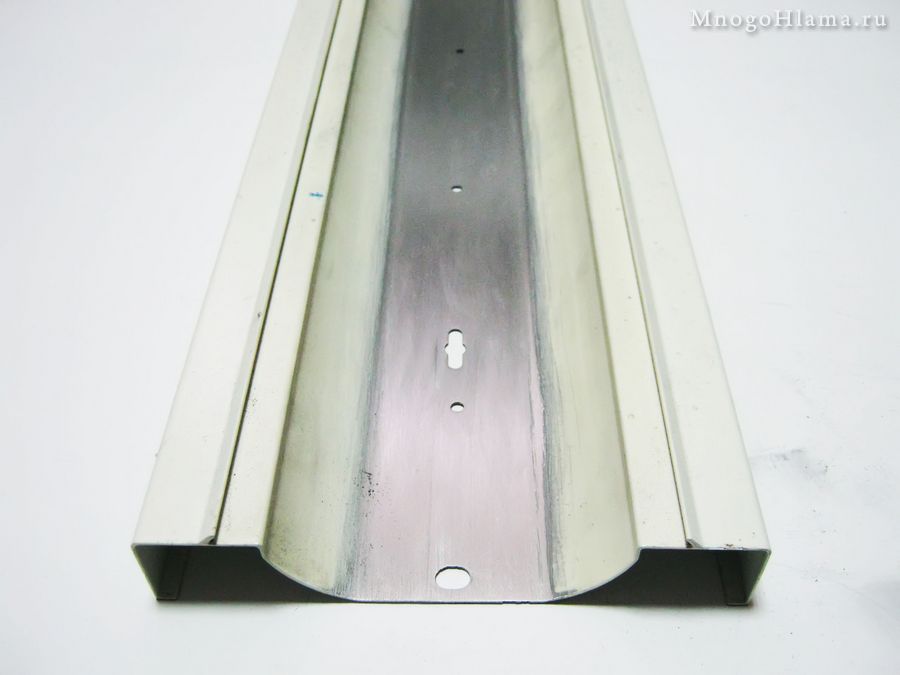

Радиатор зачищен от краски

Проволока лакированная

Для соединения светодиодов в цепочки, решил использовать обычную лакированную проволоку, так как её не надо зачищать, ибо под паяльником лак осыпается на ура, а провод соответственно лудится. Хотя в последствии прибавило головной боли, так как эта проволока жёсткая и постоянно мешала регулировать положение светодиодов на профиле. Кстати, ножки у светодиодов пришлось выпрямить, так как изначально они изогнуты ближе к основанию светодиода.



Светодиоды спаяны в ряд

Пробная сборка светильника. Кстати, если будете что-то собирать и таких светодиодов на 1 Вт, то обязательно прозвоните тестером или мультиметром выводы светодиодов на замыкание относительно их металлической подошвы. Так как после полной сборки обеих цепочек диодов и установки их на профиль лампы, у меня мультиметр показывал замыкание одного вывода диода на корпус лампы. Как оказалось, контакт был от подошвы одного светодиода, при этом сам светодиод рабочий и прекрасно светился.



Установка светодиодов на алюминиевый профиль светильника

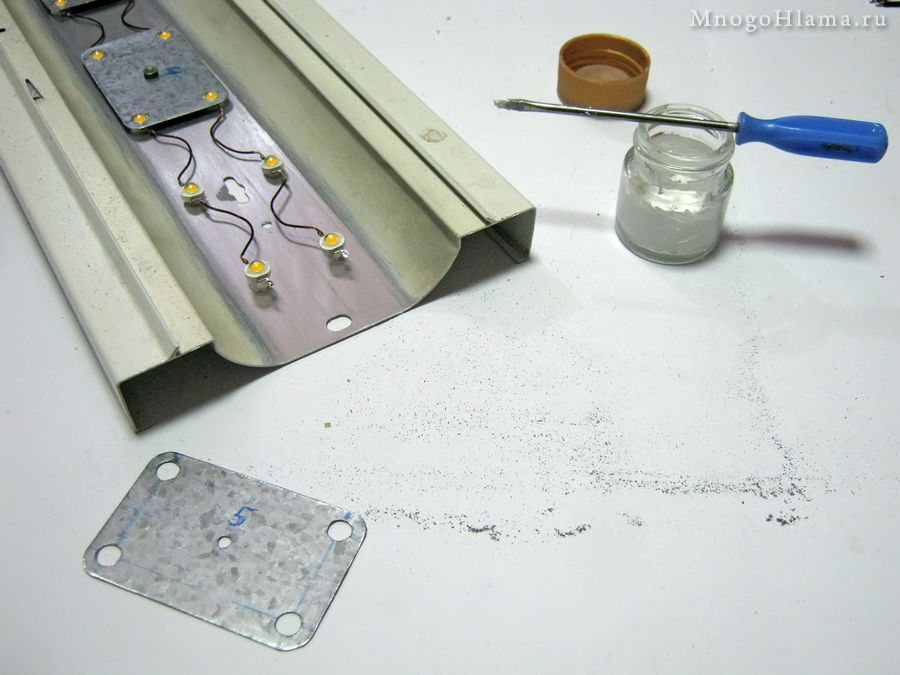

Теплопроводного клея пока нет, но вот термопасты КПТ-8, которая осталась от сборки и апгрейдов домашних компьютеров, хоть ж...й жуй :-)



Mount LEDs on aluminum profile

Термопаста КПТ-8 под светодиодами

Выколупываем всякие переборки которые ранее держали патроны люминесцентных ламп, освобождая тем самым место для драйвера светодиодов.



Светодиодный драйвер в корпусе светильника




Пока эти одноватные светодиоды были без радиатора, сложно было протестировать будущий светильник, так как без должного охлаждения они практически моментально раскалялись. Сейчас же можно (даже нужно) поиздеваться над светильником по полной, чтобы выявить все его слабые стороны. В общем работает светильник замечательно, за час непрерывной работы, профиль под светодиодами стал чуть тёплым. А вот драйвер греется ощутимо, особенно этот квадратный трансформатор или дроссель, сам толком не знаю как обозвать эту приблуду. Пробовал оставлять только одну цепочку светодиодов (10 штук), особой погоды это не сделало, он по прежнему сильно греется. Пока решил оставить всё как есть, а заодно заказал с Али ещё горсть разнообразных драйверов. Подождём, посмотрим, может другая схема драйвера не так сильно будет отапливать помещение :-)



Тест светодиодного светильника

Корпус светильника слегка убитый временем, поэтому решил слегка осветлить его. Демонтируем диоды, под жестянки клеим скотч, и прикручиваем их на свои места.



Клеим малярный скотч под пластины

Белого глянца под боком не оказалось, пришлось использовать грунт. Перед окраской, конопатим газетой всякие отверстия.



Красим светильник белой грунтовкой Kerry

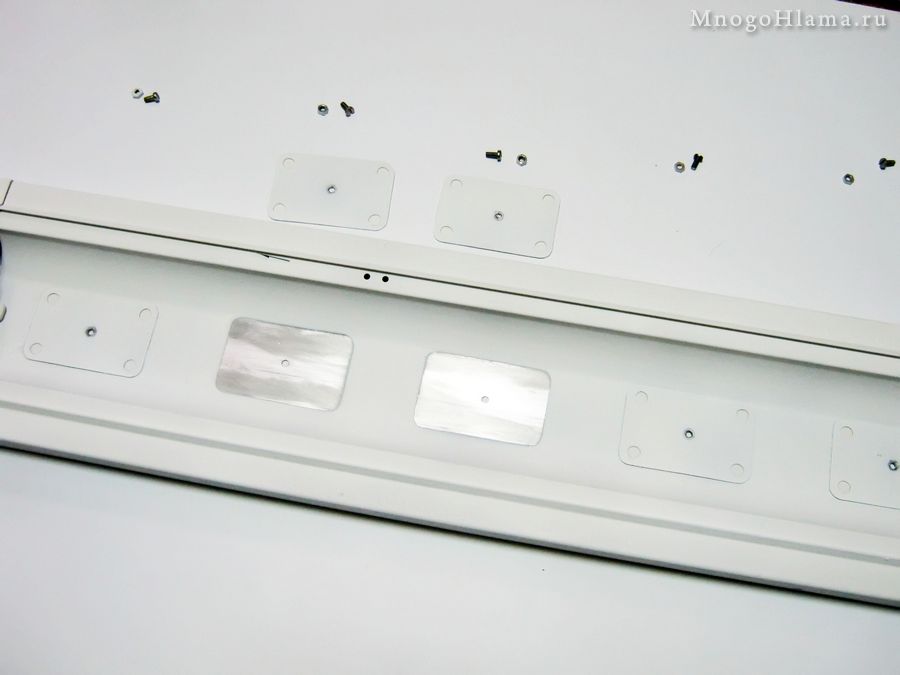

В итоге получаем не окрашенные участки профиля для установки светодиодов.



Снимаем пружины с профиля

Удаляем скотч с пластин

Так как под пластинами довольно тесно и не видно что там творится, а заново перепаивать эту кучку диодов, чтобы надеть на выводы термоусадку, что-то не очень то и хотелось. Решил тупо за изолировать их термоскотчем (фото ниже), который так же заказывал на Али.



Изолируем термоскотчем выводы светодиодов

Окончательно собираем светильник.



Термопаста КПТ-8

Installing the LED lamp on the radiator

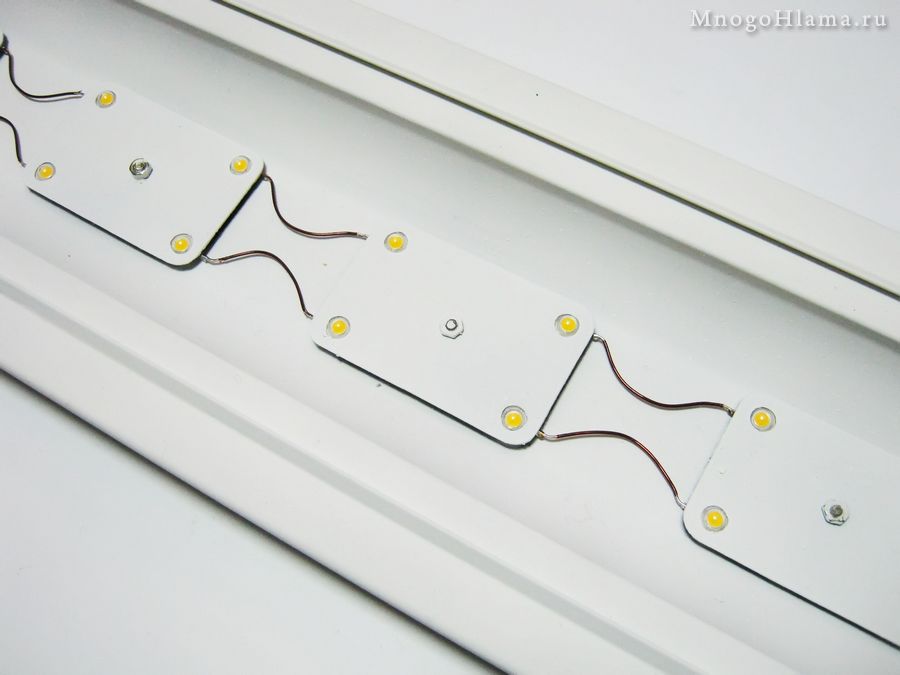

Светодиоды 1Вт закреплены своими руками

Крепление светодиодов на радиаторе

Отмываем рифлёное стекло от копоти.

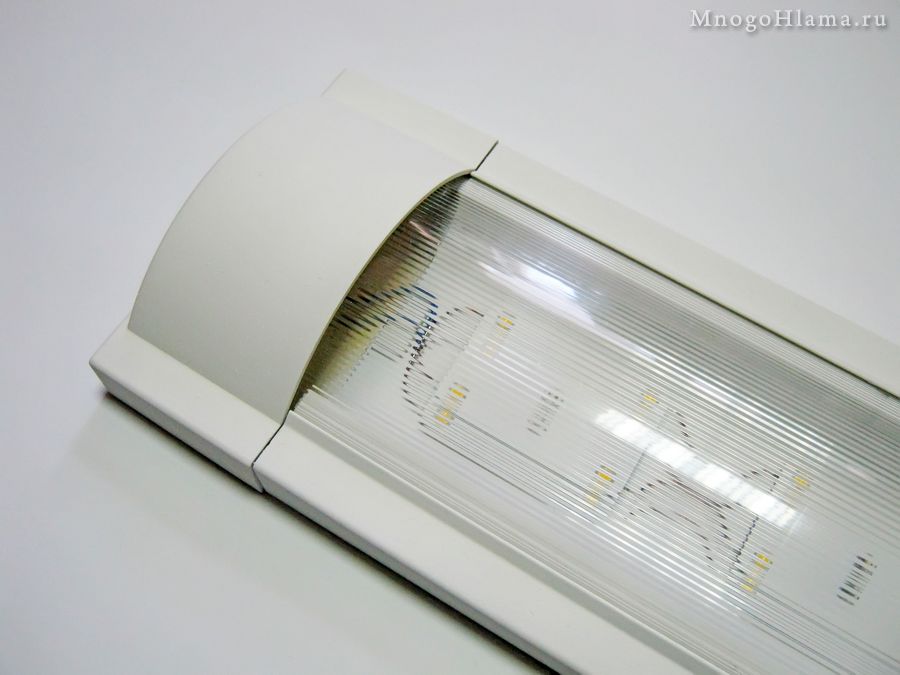

Светодиодная лампа своими руками

Самодельный светильник на светодиодах

Переделанный люминесцентный светильник

LED lamp with his hands

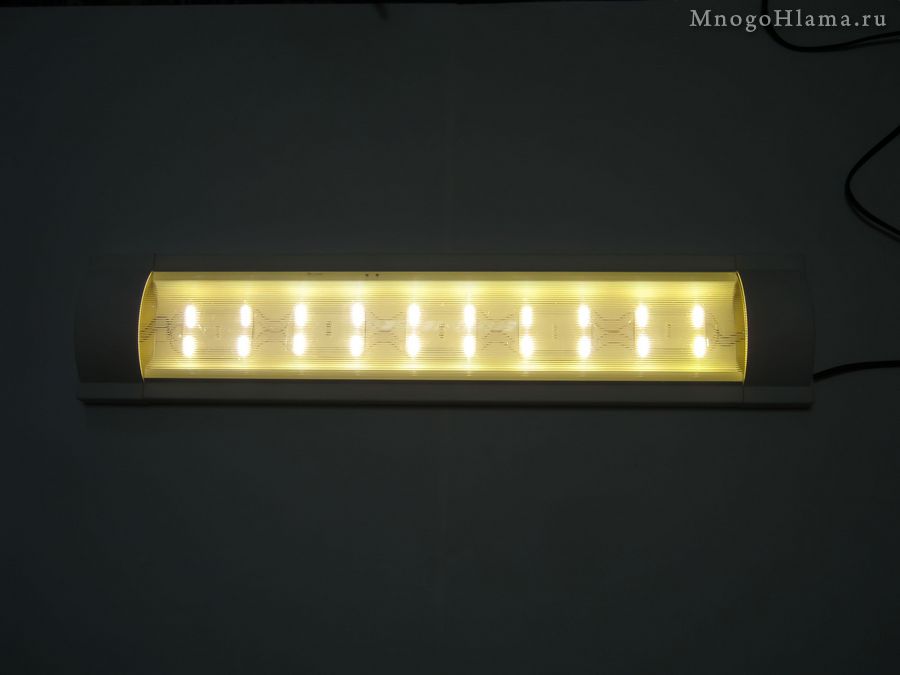

Свечение диодов в темноте

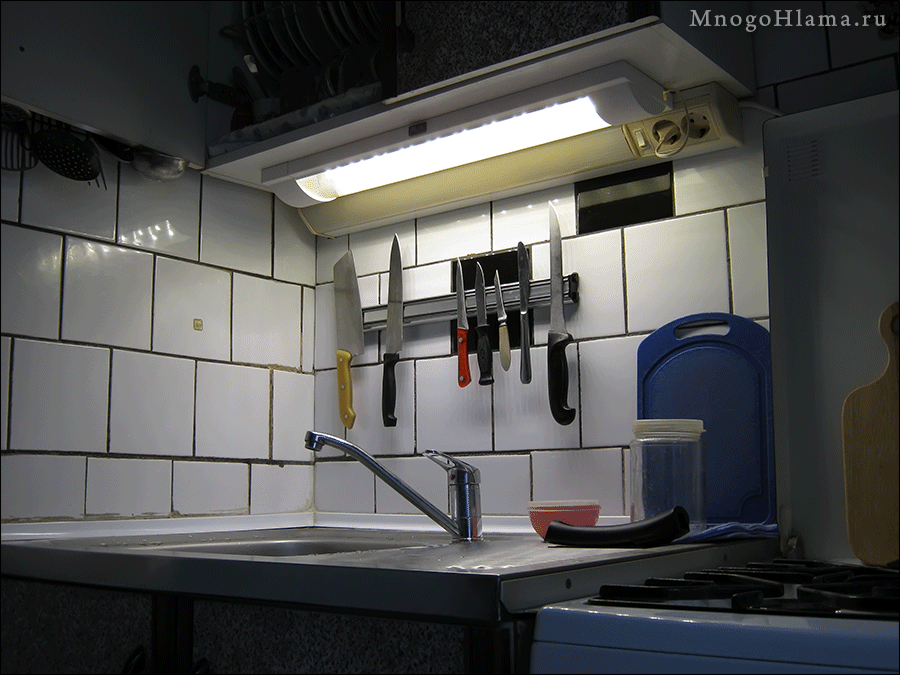

На время испытаний, пристроил этот замечательный светильник над кухонной мойкой, рядом со стареньким люминесцентным (фото ниже), который пока решил не снимать. Если этот новодел отработает хотя бы полгода или же год, тогда можно будет избавиться от люминесцентного старичка. Изначально кнопку не устанавливал, ибо неизвестно было, куда впоследствии буду устанавливать этот светильник. А после того, как нашёл ему место на кухне и окончательно определился с местом под выключатель, просверлил и расточил прямоугольное отверстие в профиле светильника под выключатель с подсветкой.



Светодиодный светильник своими руками

Синий выключатель с подсветкой на самодельном светильнике

В старом светильнике стоит одна люминесцентная лампа на 18Вт. По анимации ниже, примерно видно насколько ярче светит светодиодный светильник в сравнении со старым. Сравнение конечно не эталонное, ибо на старом светильнике выгорело стекло (стало жёлтым), да и направление света немного другое, но тем не менее.



Анимация сравнения светодиодного и люминесцентного светильников

В целом светильник светит довольно ярко, и на первый взгляд даже ярче обычной лампы на 60 Вт, при этом мощность самого светильника около 10Вт. Всяких люксметров у меня нет, поэтому чуть позже добавлю фоток для сравнения яркости этого самодельного светодиодного светильника с обычными лампочками Ильича. А так как в светильнике стоят светодиоды тёплого свечения, то думаю что на глазок легче будет сравнить две жёлтые лампочки, нежели холодную с тёплой.


Ниже перечислил основные составляющие для сборки этого светильника, которые были куплены на Али.

1 - Драйвер.
2 - Светодиоды 1 Вт.
3 - Термоскотч.


Послесловие 1

Вместо фоток, для сравнения снял видео на мобилу (чуть ниже в теме). На видео, в начале светит лампа накаливания на 60Вт, а затем этот светильник. Слегка угадывается не совсем тёплое свечение у светодиодов, но тут не стоит особо удивляться ибо у светодиодов тоже есть некоторый разброс цветовых температур на очень холодные, немножко холодные, тёплые, возможно тёплые, горячие, очень горячие :-) А учитывая что диоды брал на Али, то радует уже то, что они хотя бы не сиреневые. Так же слегка размыта тень на предметах, но это уже из-за полуметрового разброса светодиодов по поверхности профиля светильника. В общем от этих светодиодов я ожидал худшего, но оказалось что светят они довольно ярко, и это при таком корявом подключении (~150мА на цепочку). Надо будет попробовать пересобрать какой нибудь энергосберегающий светильник в квартире. Хотя сомневаюсь что горсть диодов на 10-15Вт, переплюнет по яркости энергосберегайку в 25Вт. С другой стороны, если же ставить в приоритет долговечность а не экономию электроэнергии, тогда да, имеет смысл переходить на светодиодные светильники.





Послесловие 2

В общем добрался я и до обычных настенных и потолочных светильников в квартире, ибо из Китая на днях всё же приехали светодиоды, драйвера и теплопроводный клей. А чтобы все эти драйвера не валялись без дела, то решил установить их в светильники и тем самым поставить на счётчик, так как самому интересно, на сколько они надёжны и как долго прослужат. Так что если кому интересно взглянуть на всё это безобразие и что в итоге из него получилось, то вот здесь переделка светильников для ванной, а вот тут для кухни.
