Полки своими руками (Вариант 1, под DVD-диски)

Началось всё с того что брат привёз с работы кучу дсп разного раскроя, (бывшие книжные стеллажи) которые там почему то выбрасывали. Около месяца эта гора валялась у нас под ногами и мешалась, так и не придумав ничего путного, решили просто переделать старые провисшые полки под DVD-диски на одной стене (Вариант 1) и сделать книжные полки на второй (Вариант 2)

Собственно вот что имеем, тут конечно не всё, в дело так же шли старые полки, но и этого не хватило, пришлось доставать ещё несколько кусков дсп, но по большей части это относится к книжным полкам (Вариант 2). Конкретно для этого стеллажа из этой кучи делались только полки, так как вертикальные стенки (боковины) были изготовленны из полок от старого стеллажа, который виден на фотках ниже.



Полки своими руками

Для начала в MAX-се набросал фрагмент стены нашей комнаты со всеми размерами, а уже на ней собрал вот такой стеллаж, (фото внизу) внешний вид подсказали сами полки, (с огрызками не особо развернёшься) чтобы стеллаж не был обыденно угловатым, закруглил все выступающие углы, собственно на эти углы было потрачено больше всего времени при его сборке. Решили делать её модульной, для удобства сборки в маленькой комнате и навешивания на стену, плюс модульного варианта ещё и в том что секции можно вынимать и таким образом менять ширину всего стеллажа, ну а минус, это четыре 32-ух миллиметровые вертикальные переборки, которые жрут расстояние между полок.   :-)





Думаю нет смысла давать точные размеры, так как если вы и будете собирать, то не из огрызков же, а значит и размеры вы будете задавать исходя из имеющегося материала, к тому же размеры свободных стен у всех разные, а значит вы можете сами добавить или убрать полки или изменить их высоту или ширину и т.д.



Полки своими руками 3D

Примерно вот так выглядит стеллаж в виртуальном мире   :-)



Полки своими руками 3D

Это старый самодельный стеллаж, полки которого пошли на создание боковин у новых стеллажей



Старые полки

Старый стеллаж

Саму сборку центральных частей в подробностях забыли заснять (уж очень затягивает процесс, о фотике вспоминаешь когда почти всё собрано), есть только несколько кадров, но полки элементарные и для их копирования, инструкций и чертежей не потребуется.

На этом снимке полусобранная центральная часть, дсп резалось лобзиком но потом когда пилка притупилась а в запасе как обычно ничего не нашлось, в ход пошла ручная ножовка, а лобзиком только закруглялись углы. Скручивалось всё на обычные саморезы, никакие евровинты не использовал. Радиус углов отбивался по обычному блюдцу, единственное что хотел бы напомнить, после закругления лобзиком, вам может показаться что полукруг идеален но это почти всегда не так, вся кривезна проявится как только приклеите меламиновую кромку, поэтому желательно пройтись шкуркой намотанной на брусок.

Вот если вы будете клеить кромку из пвх, которая имеет напуски на углы дсп (может прятать рваный рез) то можно не так строго подходить к радиусу, так как кромка толстая и все незначительные неровности компенсируются ею, да и смотрится такая кромка намного красивее, дсп визуально кажется толще. Тоже хотели такую клеить но цена кусается 30р против 10р за меламиновую, так что всё упирается в кошелёк. И ещё, кромковать лучше разобранные полки в отдельности или снятый стеллаж целиком, я же на это забил (небыло кромки, а повесить полки хотелось) потом очень долго елозил по стене с утюгом и паяльником, ибо утюг не везде мог подлезть, а полки снимать было влом, уж очень много всего наставленно на них.



Полки своими руками

Так как полок очень много и чтобы не хвататься постоянно за линейку, была собрана вот такая хреновина, (фото вверху, ну и внизу) что то похожее на кондуктор, который задаёт растояние между полками и в тоже время показывает в каком месте засверливаться в торец полки. Для её сборки я использовал три куска дсп и два куска оргалита, оргалит тоньше и тем самым не будет мешаться патрону дрели при засверливании. Если будете её собирать (что не обязательно) то стоит хорошенько всё разметить и выдержать углы 90°.

На нижних фото видно как она работает, карандашом нужно поставить метку на боковой стенке, там где будет располагаться верх первой полки (в моём случае это 15 см) а дальше всё просто, надели кондуктор, сдвинули его вправо до появления метки у левого края правого хвоста оргалита, подставили с внутренней стороны полку и засверливаемся точно между кусками оргалита сквозь боковину прямо в торец полки.



Полки своими руками

Как только засверлились, тут же зенкуем, хорошенько прижимаем полочку и вгоняем саморез, тут здорово помогает шуруповёрт. В общем линейка нужна только чтобы прикрутить первую полку, остальные полки прикручиваются с помощью кондуктора, который упирается в предыдущую полку.

Нам такой вариант с зенкованием по ходу сборки не понравился (видимо зенкер тупой, плохо рассверливал) и мы сначала скрутили стеллаж, потом поставили его на бок, выкрутили один ряд саморезов, прозенковали, завернули саморезы и т.д.



Полки своими руками

Это уже повешенные на стену секции стеллажа, пока без боковых полок и кромок. Тут виден ещё один косяк, расхождение радиусов у боковых стенок, я думаю это из за того что пилил их сразу парами, а при тупой пилке и толстом дсп приходилось хорошенько давить, как результат, изгиб пилки и кривой рез, решил доводить напильником до ума уже на месте, когда скручу их между собой.



Полки своими руками из дсп

Оргалит к задней стенке прибивался степлером, скобами 14 мм, предварительно выровнив диагональ секции (чтобы небыло ромба)



Полки своими руками из дсп



Навешены стеллажи на двухметровую мебельную шину, толщиной 1 мм, в оби за буржуйскую шину 2 мм просят 500р, пришлось брать тонкую, которая чем то похожа на распущенное цинковое ведро   :-) Прикрутил её на 8 саморезов, каждую пару саморезов разместил как можно ближе к боковым стенкам полок. Держится каждая секция на регулируемых навесах Camar, так как эти пластмаски обычно ставят внутрь шкафа под полку, то решил подстраховаться и прикрутил сверху пару уголков, оставшихся от бывшего стеллажа. Так же тут видно саморез которым стянуты секции между собой, их всего два, вверху и внизу



Регулируемые навесы Camar

Процесс кромкования. Немного отошли от проекта, верхний и нижний ряд полок оставили под дерево



Полки своими руками из дсп

Сборка боковин, тут фоток побольше но телодвижения практически те же.



Закругляем лобзиком углы дсп

Удаляем пвх кромку, (думаю у вас этой опции не будет) она понадобится для приклеивания её обратно на верхние и нижние боковые полочки, после того как отпилим их и закруглим. Стамеской снимается без особых усилий.



Снимаем пвх кромку

Пилим полочки по нужной длинне.



пилим ножовкой дсп

Готово



Полки своими руками из дсп



Размечаем форму радиуса, у нас на боковых полках будут пивные банки, поэтому я просто раставил на доске банки полукругом, так чтобы между банок не осталось зазора (чтобы банок поместилось не 5,5 а ровно 6) потом просто от руки провёл линию вдоль банок и по ней выпилил лобзиком радиус. На фото внизу линия отбита уже по готовой полочке, поэтому она такая ровная   :-)



Размечаем радиус полки

Уже напиленные полочки, хорошо видны рваные края которые оставил лобзик, чтобы свести их на минимум старайтесь пилить пилкой с мелким зубом или пилкой по металлу, ну и конечно шкурить.



Полки своими руками из дсп

Это тот самый момент когда вспоминаешь о струбцине которой нет



Зачищаем радиусы полок

Струбцину делать не стал, зашкурил их по одной.



Снимаем наждачкой сколы дсп

Собственно то с чего начали, кондуктор в действии, торцы полок упираются в диван.



Полки своими руками из дсп

Полки своими руками из дсп

Разобрал, прозенковал, опять собрал (вы делайте зенковки сразу по ходу сборки, разбирать и опять собирать это извращение для избранных :-)



Зенкуем отверстия стеллажа



Это процесс пристреливания оргалита к полкам. Оргалит хорошо пилится лобзиком, но когда его не было под боком, просто надрезали его ножом и надламывали, конечно образуются лохмотья, но сзади внешний вид не так важен, за исключением внешнего края у боковин. Сначала прибил оргалит к боковой стенке, потом выровнил первую полочку столярным угольником перпендикулярно к боковой стенке и прихватил степлером к оргалиту. Далее я просто переставлял кондуктор, упирал его в предыдущую полку и пристреливал оргалит к следующей полке.



Прибиваем оргалит к полкам

Пристреливаем оргалит к полкам

Чтобы видеть куда пристреливать или забивать гвозди посерёдке оргалита, перенесите центр полок на оргалит с помощью линейки, верёвки, нитки или ровного куска чего то.   :-)



Пристреливаем оргалит к дсп

Полки своими руками из дсп

Полностью собранная боковина, белую кромку приклеил только на плоскость, так как радиусы у меня получились кривые. Средние полки пока под дерево, потом оклеили их белой самоклейкой.



Полки своими руками из дсп

Кромкование полочек. Шпателем прекрасно срезается лишняя кромка, а потом шкуркой снимаю мелкие заусенцы. На крайние полочки приклеил на клей Момент пвх-кромку, которую с них же и снял стамеской.



Приклеиваем утюгом меламиновую кромку к дсп

Навешена правая боковина, так как полки лёгкие, боковины просто прикручены к средней секции.



Полки своими руками из дсп

Банки ждут своего места на стеллаже.



Полки своими руками из дсп

Навешена левая боковина.



Полки своими руками из дсп

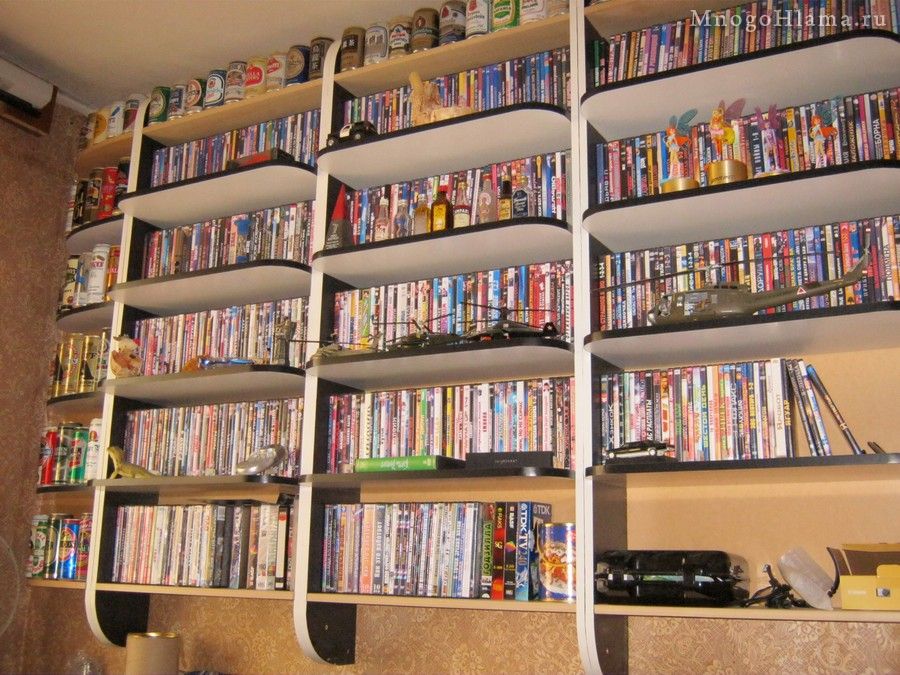

Заточены и зашкурены радиусы, приклеена кромка, кромки не хватило буквально одного метра, расставлены банки.



Полки своими руками из дсп

Так же удивило то, как точно вписались банки в центральные секции, в то врямя как их ширина бралась наобум.



Стеллаж своими руками из дсп

Стеллаж своими руками из дсп

Стеллаж своими руками из дсп

Стеллаж своими руками из дсп

Стеллаж своими руками из дсп

Самодельные полки из дсп

Самодельные полки из дсп

Доклеил кромку и оклеил белой самоклейкой средние полки на боковинах.



Самодельные полки из дсп

Самодельные полки из дсп

Самодельные полки из дсп

Самодельные полки из дсп

Самодельные полки из дсп

Кстати стена бетонная и ужасно кривая, где то посередине выступ из за которого нижний край стеллажа оттопыривался, в этом плане здорово помогли регулируемые навесы.



Полки своими руками из дсп

В общем-то это всё, что я хотел рассказать про сборку этого стеллажа. Конечно если у вас нет лобзика или шуруповёрта, то приключений может быть больше, а если есть и то и другое а в придачу дисковая пила, шлифмашина, фрезер, ну или завод под боком, то вы можете собрать стеллаж ещё лучше и при этом даже не вспотев   :-)
