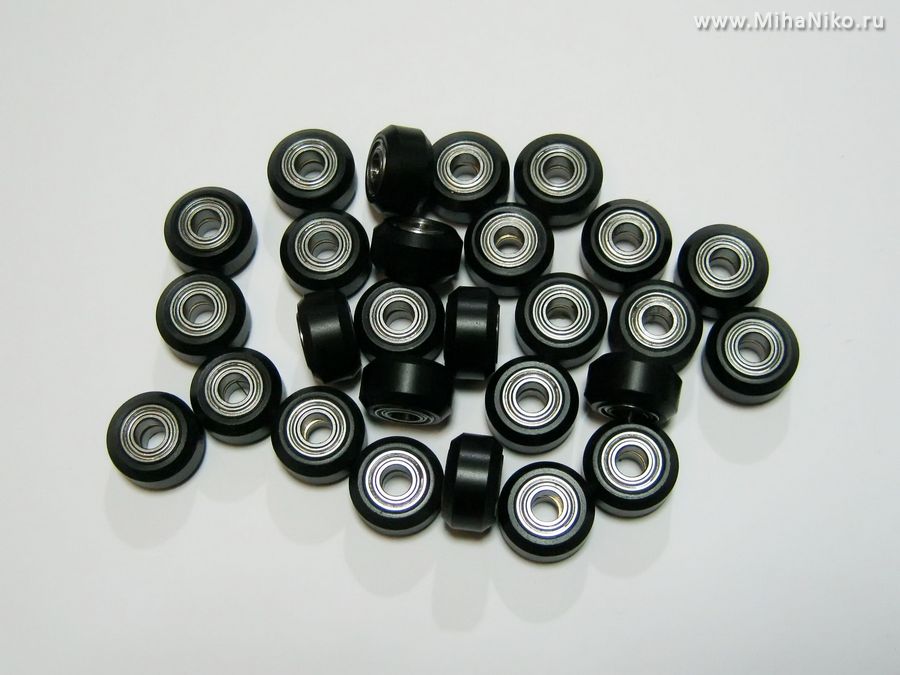

![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() Сборка большого 3D-принтера D-BOT CoreXY с областью печати ~500x500x800ммИзначально была задумка собрать 3D-принтер обычных размеров, то есть с областью печати 300х300мм, но как только увидел в сети самодельные и китайские лазерные граверы, захотелось и себе такой же станочек. А чтобы не строить два станка, решено было просто сделать стол у принтера несколько больше обычного, чтобы в будущем можно было бы использовать готовую раму принтера в качестве гравера или же превратить этот 3d принтер в МФУ. Если конечно у меня мозгов хватит на такой апгрейд, ибо до этого дня я ничего подобного ещё не собирал, да и вообще, в сети что-то очень мало принтеров D-BOT с размерами печати более 400мм, поэтому неизвестно как поведёт себя вся эта механика при таких масштабах. В основном предполагается печать пластиком PLA, ну или тем, который не воняет и прилипает к холодному столу. Поэтому подогрева стола на моём принтере скорее всего не будет, так как при такой площади обогревателя, подозреваю что посыпятся астрономические счета на оплату электроэнергии :-) Внешние габариты принтера будут 70х70х120см, область печати соответственно меньше, примерно 50х50х80см. Собственно на это расширение плоскости по горизонту (XY), думаю и было затрачено больше всего бабла, так как там профилей в разы больше нежели по вертикали, где всего четыре угловых профиля и столько же шпилек. Выбранная мной конструкция принтера и его кинематика довольно хорошо знакома всем кто связан с 3D-печатью, в данном случае это D-BOT CoreXY. Тем более на сайте Thingiverse размещена подробная инструкция по сборке аналогичного принтера, в которую входят STL-файлы пластиковых креплений, карта раскроя алюминиевого профиля, список необходимых винтов и гаек, схема подсоединения электрики и описание настройки программной части. В общем с такой подробной инструкцией одно удовольствие собирать 3D-принтер D-BOT, тем более для таких чайников как я. Кстати, если у вас нет желания вникать во всё это, то на Али вполне можно купить уже готовый принтер скромных размеров (примеры), который обойдётся вам в разы дешевле самодельного принтера из профилей. Ниже перечислил разнообразные запчасти которые понадобились мне для постройки собственного 3D-принтера. Что-то из этого списка покупалось возле дома, что-то заказывалось из Китая, ну а что-то лепилось из подножного мусора :-) По мере постройки принтера список буду поправлять, так как сам пока не ведаю от чего придётся отказаться, а что добавить. Комплектующие купленные по месту, найденные в кладовой или сделанные своими руками. Комплектующие заказанные из Китая. Перечислены купленные позиции на Али, по факту, некоторых деталей нужно меньше, например роликов V-Slot нужно всего 22 штуки (в зависимости от конструкции кареток). Но оптом тянуть с Али выгоднее, тем более попадается брак, да и наличие НЗ не помешает. Часть 1 Часть 2 Часть 3 Часть 4![]() После закупки основных составляющих для сборки принтера, можно приступать к сборке. Но для начала нужно нарезать резьбу в торцах некоторых профилей. У буржуев всё скручивается на винты М5, видимо у них отверстия в профиле чуть меньше. Поэтому решил нарезать резьбу под винты М6, ну и соответственно купить вместо М5х10, 14 винтов М6х12. Некоторые поступают проще, тупо вклеивают в эти отверстия ПВХ-пробки под саморезы. ![]() ![]() Пластиковые крепления из ABS тоже надо подготовить, избавившись от всех заусенцев и прогнав сверло через все отверстия. Под шляпки винтов М6 пришлось расширять отверстия в некоторых кронштейнах до 10мм. ![]() ![]() На фото выше примерный набор винтов и гаек который понадобится для сборки 3D принтера. В моём случае этот набор чуть больше, так как затаривался с запасом, ибо принтер будет собран немного не по оригинальной схеме. Тем более ещё не решил как и чем буду усиливать раму, ибо она просто огромна, и без подпорок, по диагонали сложится на раз :-) На фотке ниже квадратные гайки М5 из этого набора, которые решил обточить на наждаке и сделать тем самым фаски, чтобы эти гайки легко устанавливались в пазы профиля. А так же, более полно использовали площадь прижима гайки к внутренней стороне паза профиля. ![]() По фотке ниже, хорошо видно что эта квадратная гайка поворачивается теперь чуть больше, нежели это было бы без сточенных фасок. Да и пятно контакта у гайки увеличилось, теперь можно не опасаться загиба тонкой кромки алюминиевого паза, при перетяжке какого либо винта. ![]() ![]() Под чёрные ролики V-Slot сколхозил стальные опорные втулочки из резьбовых заклёпок (подробности), которые поджимают подшипники роликов, ибо оригинальный вариант из пластиковых трубочек мне почему-то не понравился. ![]() Те самые, алюминиевые ролики или шкивы, которые купил вместо фланцевых подшипников F623ZZ. Вообще-то заказывал в начале фланцевые подшипники, но прождав их три месяца, плюнул на них и заказал эти ролики, которые приехали примерно за две недели. По размеру подошли идеально, даже не пришлось подтачивать что либо. ![]() ![]() Практически всё уже готово к сборке принтера. ![]() Осталось сколотить основание для него, чтобы принтер капитально стоял на относительно ровной основе. В качестве материала основы, решил использовать обычное ДСП 16мм. Один такой лист недавно распустил на спинки кровати, вот и второму куску нашлось применение :-) ![]() Немного математики с черчением и в ход пошла ручная ножовка. ![]() ![]() Чтобы всегда можно было выкатить принтер для какого нибудь ТО и повернуть любой стороной к лесу, основа будет на мебельных роликах (фото ниже). ![]() ![]() Основание практически готово (фото ниже), со временем установлю домкраты по углам, чтобы принтер во время работы не уехал из квартиры :-) ![]() Поглядывая в инструкцию, начинаем сборку алюминиевой рамы 3D-принтера. ![]() ![]() Все эти крохотные пластиковые уголки (фото ниже), изначально рассматривал как элементы фиксации профилей в нужном положении, но не как элементы жёсткости рамы в целом. При таких масштабах рамы, нужно как минимум использовать диагональные распорки или же глухие боковые стенки из листового материала. Поэтому даже и не думал заказывать печать "больших" уголков (40х40 и более) ибо это напрасный расход пластика ну и соответственно денег. Решил собирать раму на стандартные уголки 25х25, а потом уже думать как и чем усилить всё это дело :-) ![]() ![]() ![]() ![]() Собираем рамку стола 3d принтера. ![]() ![]() ![]() На фото ниже, стол и все пластиковые элементы собраны практически по указке. Устанавливал стол изнутри, а затем прикрутил наружные ролики V-Slot. ![]() ![]() ![]() ![]() ![]() Стол у меня будут поднимать четыре шпильки М8, соответственно и моторы оси Z будут расположены иначе. Поэтому этот поперечный профиль, который в оригинальном проекте удерживает моторы оси Z на основании, решил пристроить посерёдке стола в качестве дополнительного ребра поддержки стекла или алюминия. Благо его длина аналогична боковым профилям стола (фото ниже). ![]() Устанавливаем боковые крепления оси Y. Кстати, эти квадратные гайки М5 со сточенными фасками, прекрасно устанавливаются в пазы профиля (фото ниже). Так что нет необходимости ломать голову и заранее загонять необходимое количество гаек в торец профиля. Ибо в любой момент можно привернуть какую либо деталь к профилю, не разбирая при этом принтер. ![]() ![]() ![]() ![]() ![]() Мотор подъёма стола (оси Z) решил устанавливать в самом доступном месте, то есть на переднем нижнем профиле. А чтобы привернуть его к профилю и при этом разместить как можно ниже, пришлось отказаться от оригинального кронштейна и выпилить из листового алюминия держатель (фото ниже). ![]() ![]() Собственно, моторчик 17HS8401 на своём месте. ![]() ![]() Соответственно и натяжитель ремня пришлось ваять из говна и палок :-) В данном случае это вроде двутавр или же Н-профиль, который пришлось немного изуродовать чтобы впихнуть в него два оставшихся бракованных ролика, которые предназначались для ремней осей X,Y. ![]() ![]() Шаговик и натяжитель установлены на своё место (фото ниже). Ради интереса, для начала попробую использовать один двигатель для подъёма стола 3D-принтера. Если один мотор не справится со своей задачей, придётся повторить всё тоже самое и для противоположной стороны принтера, чтобы установить второй шаговик. ![]() ![]() ![]() Установка верхних шаговых двигателей 17HS8401 для перемещения кареток осей X,Y (фото ниже). ![]() Так как винты М5 которые должны вкручиваются в профиль, я заменил на М6, то пришлось укоротить шляпку одного винта (фото ниже), ибо левый шаговик упирался в неё и никак не хотел устанавливаться на своё место. ![]() ![]() Часть 1 Часть 2 Часть 3 Часть 4Написать сообщение автору Другие странички сайта![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]()
